الأشكال في المخططات باستخدام JavaScript عبر C++

إضافة عنصر تحكم التسمية إلى الرسم البياني.

توفر التسميات وسيلة لتقديم معلومات للمستخدمين حول محتوى جدول بيانات. تسمح Aspose.Cells لك بإضافة وتلاعب التسميات حتى في الرسوم البيانية.

توفر فئة ShapeCollection طريقة تسمى addLabelInChart(number, number, number, number) تُستخدَم لإضافة عنصر تحكم تسمية إلى رسم بياني. فيما يلي قائمة بالمعلمات المستخدمة للطريقة:

  • الأعلى - الإزاحة الرأسية للتسمية عن الزاوية اليسرى العلوية بوحدات تمثل 1/4000 من منطقة الرسم البياني.
  • اليسار - الإزاحة الرأسية للتسمية عن الزاوية اليسرى العلوية بوحدات تمثل 1/4000 من منطقة الرسم البياني.
  • الارتفاع - ارتفاع التسمية، بوحدات تمثل 1/4000 من منطقة الرسم البياني.
  • العرض - عرض التسمية، بوحدات تمثل 1/4000 من منطقة الرسم البياني.

تعيد الطريقة كائن Label. فئة Label تمثل تسمية في الرسم البياني. لديها بعض الأعضاء المهمة.

  • text (خاصية) - تحدد سلسلة تسمية التسمية.
  • fill (خاصية) - تحدد سمات لون التعبئة.

المثال التالي يوضح كيفية إضافة تسمية إلى الرسم البياني. يستخدم المثال ملف مصمم (exp_piechart.xls) الذي يحتوي على رسم بياني فيه. نستخدم هذا الملف لإدراج تسمية في الرسم البياني. وفيما يلي الشفرة الأصلية لإضافة تسمية إلى الرسم البياني. يتم إنشاء الناتج التالي عند تنفيذ الشفرة.

<!DOCTYPE html>
<html>
    <head>
        <title>Add Label In Chart Example</title>
    </head>
    <body>
        <h1>Add Label In Chart Example</h1>
        <input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
        <button id="runExample">Run Example</button>
        <a id="downloadLink" style="display: none;">Download Result</a>
        <div id="result"></div>
    </body>

    <script src="aspose.cells.js.min.js"></script>
    <script type="text/javascript">
        const { Workbook, SaveFormat } = AsposeCells;

        AsposeCells.onReady({
            license: "/lic/aspose.cells.enc",
            fontPath: "/fonts/",
            fontList: [
                "arial.ttf",
                "NotoSansSC-Regular.ttf"
            ]
        }).then(() => {
            console.log("Aspose.Cells initialized");
        });

        document.getElementById('runExample').addEventListener('click', async () => {
            const fileInput = document.getElementById('fileInput');
            if (!fileInput.files.length) {
                document.getElementById('result').innerHTML = '<p style="color: red;">Please select an Excel file.</p>';
                return;
            }

            const file = fileInput.files[0];
            const arrayBuffer = await file.arrayBuffer();

            // Instantiating a Workbook object by opening the Excel file from the uploaded file
            const workbook = new Workbook(new Uint8Array(arrayBuffer));

            // Get the designer chart in the second sheet.
            const sheet = workbook.worksheets.get(1);
            const chart = sheet.charts.get(0);

            // Add a new label to the chart.
            const label = chart.shapes.addLabelInChart(100, 100, 350, 900);

            // Set the caption of the label.
            label.text = "A Label In Chart";

            // Set the Placement Type, the way the Label is attached to the cells.
            label.placement = AsposeCells.PlacementType.FreeFloating;

            // Save the excel file and provide a download link.
            const outputData = workbook.save(SaveFormat.Excel97To2003);
            const blob = new Blob([outputData]);
            const downloadLink = document.getElementById('downloadLink');
            downloadLink.href = URL.createObjectURL(blob);
            downloadLink.download = 'chart.out.xls';
            downloadLink.style.display = 'block';
            downloadLink.textContent = 'Download Modified Excel File';

            document.getElementById('result').innerHTML = '<p style="color: green;">Label added successfully! Click the download link to get the modified file.</p>';
        });
    </script>
</html>

إضافة عنصر تحكم مربع نص إلى الرسم البياني

أحد الطرق لتسليط الضوء على معلومات مهمة في تقرير هو استخدام مربع نص. على سبيل المثال ، أدخل نصًا لتسليط الضوء على اسم الشركة أو للإشارة إلى المنطقة الجغرافية ذات أعلى مبيعات. توفر صف الفصل ShapeCollection طريقة تسمى addTextBoxInChart(number, number, number, number) ، التي تُستخدم لإضافة عنصر تحكم مربع نص إلى رسم بياني. وفيما يلي قائمة المعلمات المستخدمة للطريقة:

  • top - الإزاحة الرأسية لمربع النص من الزاوية اليسرى العلوية بوحدات 1/4000 من منطقة الرسم البياني.
  • left - الإزاحة الرأسية لمربع النص من الزاوية اليسرى العلوية بوحدات 1/4000 من منطقة الرسم البياني.
  • height - ارتفاع مربع النص ، بوحدات 1/4000 من منطقة الرسم البياني.
  • width - عرض مربع النص ، بوحدات 1/4000 من منطقة الرسم البياني.

تُرجع الطريقة كائنًا TextBox. صف الفصل TextBox يمثل عنصر تحكم مربع نص في الرسم البياني.

المثال التالي يوضح كيفية إضافة مربع نص إلى رسم بياني. يستخدم المثال الملف المصمم السابق (exp_piechart.xls) الذي يحتوي على رسم بياني فيه. نستخدم هذا الملف لإدراج مربع نص في الرسم البياني لعرض عنوان الرسم البياني. يتم إنشاء الشفرة الأصلية لإضافة مربع نص إلى الرسم البياني أدناه.

<!DOCTYPE html>
<html>
    <head>
        <title>Aspose.Cells Example</title>
    </head>
    <body>
        <h1>Aspose.Cells Example</h1>
        <input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
        <button id="runExample">Run Example</button>
        <a id="downloadLink" style="display: none;">Download Result</a>
        <div id="result"></div>
    </body>

    <script src="aspose.cells.js.min.js"></script>
    <script type="text/javascript">
        const { Workbook, SaveFormat } = AsposeCells;

        AsposeCells.onReady({
            license: "/lic/aspose.cells.enc",
            fontPath: "/fonts/",
            fontList: [
                "arial.ttf",
                "NotoSansSC-Regular.ttf"
            ]
        }).then(() => {
            console.log("Aspose.Cells initialized");
        });

        document.getElementById('runExample').addEventListener('click', async () => {
            const fileInput = document.getElementById('fileInput');
            if (!fileInput.files.length) {
                document.getElementById('result').innerHTML = '<p style="color: red;">Please select an Excel file.</p>';
                return;
            }

            const file = fileInput.files[0];
            const arrayBuffer = await file.arrayBuffer();

            // Opening the Excel file through the file stream
            const workbook = new Workbook(new Uint8Array(arrayBuffer));

            // Get the designer chart in the second sheet.
            const sheet = workbook.worksheets.get(1);
            const chart = sheet.charts.get(0);

            // Add a new textbox to the chart.
            const textbox0 = chart.shapes.addTextBoxInChart(100, 1100, 350, 2550);

            // Fill the text.
            textbox0.text = "Sales By Region";

            // Get the textbox text frame.
            // const textframe0 = textbox0.textFrame;

            // Set the textbox to adjust it according to its contents.
            // textframe0.autoSize = true;

            // Set the font color.
            textbox0.font.color = AsposeCells.Color.Maroon;

            // Set the font to bold.
            textbox0.font.isBold = true;

            // Set the font size.
            textbox0.font.size = 14;

            // Set font attribute to italic.
            textbox0.font.isItalic = true;

            // Get the fill format of the textbox.
            const fillformat = textbox0.fill;

            // Get the line format type of the textbox.
            const lineformat = textbox0.line;

            // Set the line weight.
            lineformat.weight = 2;

            // Set the dash style to solid.
            lineformat.dashStyle = AsposeCells.MsoLineDashStyle.Solid;

            // Save the excel file.
            const outputData = workbook.save(SaveFormat.Excel97To2003);
            const blob = new Blob([outputData]);
            const downloadLink = document.getElementById('downloadLink');
            downloadLink.href = URL.createObjectURL(blob);
            downloadLink.download = 'chart.out.xls';
            downloadLink.style.display = 'block';
            downloadLink.textContent = 'Download Modified Excel File';

            document.getElementById('result').innerHTML = '<p style="color: green;">Operation completed successfully! Click the download link to get the modified file.</p>';
        });
    </script>
</html>

إضافة صورة إلى الرسم البياني

تسمح Aspose.Cells لك بإدراج الصور في الرسم البياني. على سبيل المثال ، أضف صورة لتسليط الضوء على الرسم البياني أو محتوياته بمعنى أكبر ، أو قم بإدراج ملف صورة العلامة التجارية.

يوفر صف الفصل ShapeCollection طريقة تسمى addPictureInChart(number, number, Uint8Array, number, number) ، والتي تُستخدم لإضافة كائن صورة إلى الرسم البياني. وفيما يلي قائمة المعلمات المستخدمة للطريقة:

  • top - الإزاحة الرأسية للصورة من الزاوية اليسرى العلوية بوحدات 1/4000 من منطقة الرسم البياني.
  • left - الإزاحة الرأسية للصورة من الزاوية اليسرى العلوية بوحدات 1/4000 من منطقة الرسم البياني.
  • stream - كائن تدفق يحتوي على بيانات الصورة.
  • widthScale - مقياس عرض الصورة ، قيمة نسبية.
  • heightScale - مقياس ارتفاع الصورة ، قيمة نسبية.

تُرجع الطريقة كائنًا Picture. صف الفصل Picture يمثل كائن صورة في الرسم البياني.

المثال التالي يوضح كيفية إضافة صورة إلى الرسم البياني. يستخدم المثال الملف التصميمي السابق (exp_piechart.xls) الذي يحتوي على رسم بياني فيه. نحن نستخدم هذا الملف لإدراج صورة في الرسم البياني. أدناه هو الكود الأصلي لإضافة صورة إلى الرسم البياني.

<!DOCTYPE html>
<html>
    <head>
        <title>Aspose.Cells Example - Add Picture to Chart</title>
    </head>
    <body>
        <h1>Add Picture to Chart Example</h1>
        <p>Select an Excel file and an image to add to the first chart in the first worksheet.</p>
        <input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
        <input type="file" id="imageInput" accept="image/*" />
        <button id="runExample">Run Example</button>
        <a id="downloadLink" style="display: none;">Download Result</a>
        <div id="result"></div>
    </body>

    <script src="aspose.cells.js.min.js"></script>
    <script type="text/javascript">
        const { Workbook, SaveFormat } = AsposeCells;

        AsposeCells.onReady({
            license: "/lic/aspose.cells.enc",
            fontPath: "/fonts/",
            fontList: [
                "arial.ttf",
                "NotoSansSC-Regular.ttf"
            ]
        }).then(() => {
            console.log("Aspose.Cells initialized");
        });

        document.getElementById('runExample').addEventListener('click', async () => {
            const fileInput = document.getElementById('fileInput');
            const imageInput = document.getElementById('imageInput');
            if (!fileInput.files.length || !imageInput.files.length) {
                document.getElementById('result').innerHTML = '<p style="color: red;">Please select an Excel file and an image file.</p>';
                return;
            }

            const file = fileInput.files[0];
            const imageFile = imageInput.files[0];

            const arrayBuffer = await file.arrayBuffer();
            const imageBuffer = await imageFile.arrayBuffer();

            // Instantiating a Workbook object from the uploaded Excel file
            const workbook = new Workbook(new Uint8Array(arrayBuffer));

            // Get the designer chart in the first sheet.
            const sheet = workbook.worksheets.get(0);
            const chart = sheet.charts.get(0);

            // Add a new picture to the chart.
            const pic0 = chart.shapes.addPictureInChart(50, 50, new Uint8Array(imageBuffer), 40, 40);

            // Get the lineformat type of the picture.
            const lineformat = pic0.line;

            // Set the dash style.
            lineformat.dashStyle = AsposeCells.MsoLineDashStyle.Solid;

            // Set the line weight.
            lineformat.weight = 4;

            // Save the modified Excel file and provide a download link.
            const outputData = workbook.save(SaveFormat.Excel97To2003);
            const blob = new Blob([outputData]);
            const downloadLink = document.getElementById('downloadLink');
            downloadLink.href = URL.createObjectURL(blob);
            downloadLink.download = 'chart.out.xls';
            downloadLink.style.display = 'block';
            downloadLink.textContent = 'Download Modified Excel File';

            document.getElementById('result').innerHTML = '<p style="color: green;">Picture added to chart successfully! Click the download link to get the modified file.</p>';
        });
    </script>
</html>

إضافة خانة اختيار في الرسم البياني

تسمح Aspose.Cells بإدراج خانات الاختيار في ورقة الرسم البياني باستخدام تعداد MsoDrawingType. يوضح المثال التالي إضافة خانة اختيار إلى ورقة الرسم البياني.

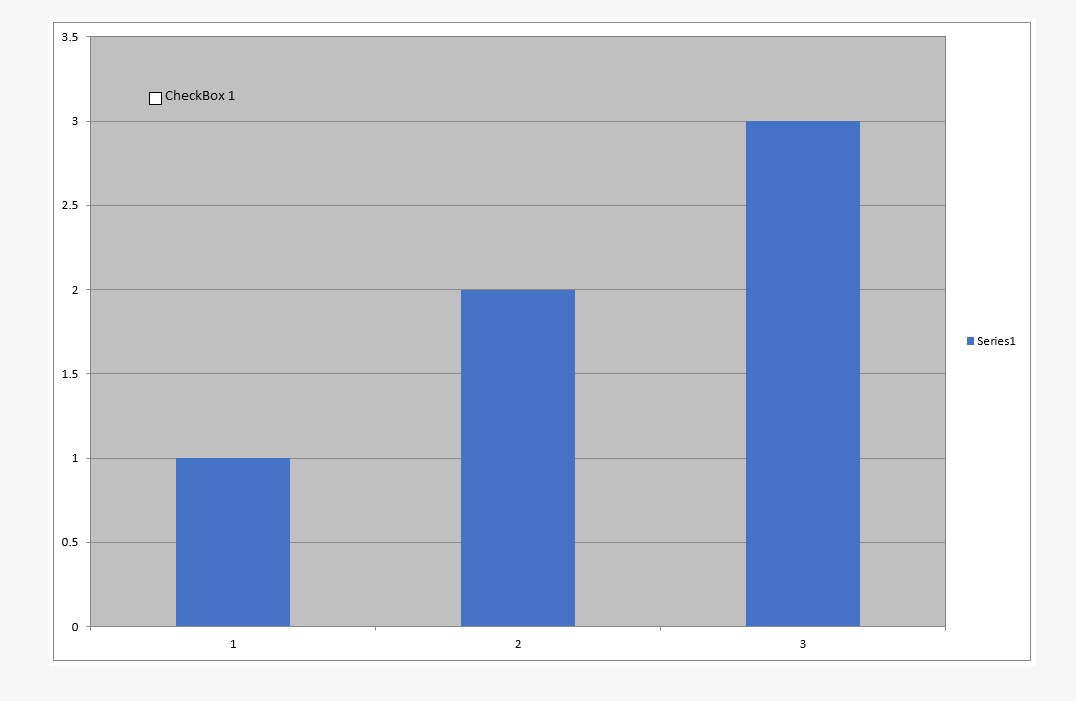

الصورة التالية تظهر ورقة الرسم البياني مع خانة الاختيار في ملف الإخراج.

todo:image_alt_text

الملف الناتج (101089316.xlsx) الذي تم إنشاؤه بواسطة مقتطف الكود التالي مرفق للرجوع إليه.

<!DOCTYPE html>
<html>
    <head>
        <title>Insert Checkbox in Chart Sheet Example</title>
        <meta charset="utf-8" />
        <style>
            body { font-family: Arial, sans-serif; margin: 20px; }
            #downloadLink { display: none; margin-top: 10px; display: inline-block; }
            #result p { margin: 8px 0; }
        </style>
    </head>
    <body>
        <h1>Insert Checkbox in Chart Sheet Example</h1>
        <input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
        <button id="runExample">Run Example</button>
        <a id="downloadLink">Download Result</a>
        <div id="result"></div>
    </body>

    <script src="aspose.cells.js.min.js"></script>
    <script type="text/javascript">
        const { Workbook, SaveFormat } = AsposeCells;

        AsposeCells.onReady({
            license: "/lic/aspose.cells.enc",
            fontPath: "/fonts/",
            fontList: [
                "arial.ttf",
                "NotoSansSC-Regular.ttf"
            ]
        }).then(() => {
            console.log("Aspose.Cells initialized");
        });

        document.getElementById('runExample').addEventListener('click', async () => {
            const resultDiv = document.getElementById('result');
            resultDiv.innerHTML = '';
            // This example creates a new workbook and inserts a chart sheet with a checkbox in the chart.
            // The file input is optional for this example (a new workbook is created regardless).

            // Instantiating a Workbook object
            const workbook = new Workbook();

            // Adding a chart sheet to the workbook
            const index = workbook.worksheets.add(AsposeCells.SheetType.Chart);

            // Access the newly added chart sheet
            const sheet = workbook.worksheets.get(index);

            // Add a floating column chart to the chart sheet
            sheet.charts.addFloatingChart(AsposeCells.ChartType.Column, 0, 0, 1024, 960);

            // Add nSeries to the chart (single series with values 1,2,3)
            sheet.charts.get(0).nSeries.add("{1,2,3}", false);

            // Add checkbox to the chart
            sheet.charts.get(0).shapes.addShapeInChart(AsposeCells.MsoDrawingType.CheckBox, AsposeCells.PlacementType.Move, 400, 400, 1000, 600);

            // Set text of the checkbox shape
            sheet.charts.get(0).shapes.get(0).text = "CheckBox 1";

            // Save the workbook to XLSX format and provide a download link
            const outputData = workbook.save(SaveFormat.Xlsx);
            const blob = new Blob([outputData], { type: "application/vnd.openxmlformats-officedocument.spreadsheetml.sheet" });
            const downloadLink = document.getElementById('downloadLink');
            downloadLink.href = URL.createObjectURL(blob);
            downloadLink.download = 'InsertCheckboxInChartSheet_out.xlsx';
            downloadLink.style.display = 'inline-block';
            downloadLink.textContent = 'Download Excel File';

            resultDiv.innerHTML = '<p style="color: green;">Chart sheet with checkbox created successfully! Click the download link to get the file.</p>';
        });
    </script>
</html>

مواضيع متقدمة

إدارة تسميات البيانات في مخططات إكسل باستخدام JavaScript عبر C++ كيفية إنشاء مخططات الأسهم باستخدام JavaScript عبر C++
