Shapes in Diagrammen mit JavaScript über C++
Hinzufügen von Beschriftungssteuerung zum Diagramm
Labels bieten eine Möglichkeit, Benutzern Informationen über den Inhalt eines Tabellenblatts zu geben. Aspose.Cells ermöglicht es Ihnen, Labels hinzuzufügen und zu manipulieren, sogar in Diagrammen.
Die Klasse ShapeCollection stellt eine Methode namens addLabelInChart(number, number, number, number) zur Verfügung, die verwendet wird, um dem Diagramm eine Beschriftungssteuerung hinzuzufügen. Im Folgenden finden Sie eine Liste der Parameter, die für die Methode verwendet werden:
- top – der vertikale Versatz der Beschriftung von der oberen linken Ecke in Einheiten von 1/4000 des Diagrammbereichs.
- left – der horizontale Versatz der Beschriftung von der oberen linken Ecke in Einheiten von 1/4000 des Diagrammbereichs.
- height – die Höhe der Beschriftung, in Einheiten von 1/4000 des Diagrammbereichs.
- width – die Breite der Beschriftung, in Einheiten von 1/4000 des Diagrammbereichs.
Die Methode gibt ein Label-Objekt zurück. Die Klasse Label stellt eine Beschriftung im Diagramm dar. Sie verfügt über einige wichtige Elemente:
- text (Eigenschaft) – gibt einen Beschriftungszeichenfolgenwert an.
- fill (Eigenschaft) – gibt die Farbfüllungseigenschaften an.
Im folgenden Beispiel wird gezeigt, wie eine Beschriftung dem Diagramm hinzugefügt wird. Das Beispiel verwendet eine Designerdatei (exp_piechart.xls), die ein Diagramm enthält. Wir verwenden diese Datei, um eine Beschriftung in das Diagramm einzufügen. Unten finden Sie den ursprünglichen Code zum Hinzufügen einer Beschriftung zum Diagramm. Die folgende Ausgabe wird beim Ausführen des Codes generiert.
<!DOCTYPE html>
<html>
<head>
<title>Add Label In Chart Example</title>
</head>
<body>
<h1>Add Label In Chart Example</h1>
<input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
<button id="runExample">Run Example</button>
<a id="downloadLink" style="display: none;">Download Result</a>
<div id="result"></div>
</body>
<script src="aspose.cells.js.min.js"></script>
<script type="text/javascript">
const { Workbook, SaveFormat } = AsposeCells;
AsposeCells.onReady({
license: "/lic/aspose.cells.enc",
fontPath: "/fonts/",
fontList: [
"arial.ttf",
"NotoSansSC-Regular.ttf"
]
}).then(() => {
console.log("Aspose.Cells initialized");
});
document.getElementById('runExample').addEventListener('click', async () => {
const fileInput = document.getElementById('fileInput');
if (!fileInput.files.length) {
document.getElementById('result').innerHTML = '<p style="color: red;">Please select an Excel file.</p>';
return;
}
const file = fileInput.files[0];
const arrayBuffer = await file.arrayBuffer();
// Instantiating a Workbook object by opening the Excel file from the uploaded file
const workbook = new Workbook(new Uint8Array(arrayBuffer));
// Get the designer chart in the second sheet.
const sheet = workbook.worksheets.get(1);
const chart = sheet.charts.get(0);
// Add a new label to the chart.
const label = chart.shapes.addLabelInChart(100, 100, 350, 900);
// Set the caption of the label.
label.text = "A Label In Chart";
// Set the Placement Type, the way the Label is attached to the cells.
label.placement = AsposeCells.PlacementType.FreeFloating;
// Save the excel file and provide a download link.
const outputData = workbook.save(SaveFormat.Excel97To2003);
const blob = new Blob([outputData]);
const downloadLink = document.getElementById('downloadLink');
downloadLink.href = URL.createObjectURL(blob);
downloadLink.download = 'chart.out.xls';
downloadLink.style.display = 'block';
downloadLink.textContent = 'Download Modified Excel File';
document.getElementById('result').innerHTML = '<p style="color: green;">Label added successfully! Click the download link to get the modified file.</p>';
});
</script>
</html>
Hinzufügen einer Textfeldsteuerung zum Diagramm
Eine Möglichkeit, wichtige Informationen in einem Bericht hervorzuheben, besteht darin, einen Textbereich zu verwenden. Geben Sie beispielsweise Text ein, um den Firmennamen hervorzuheben oder das geografische Gebiet mit den höchsten Verkäufen anzuzeigen. Die Klasse ShapeCollection stellt eine Methode namens addTextBoxInChart(number, number, number, number) zur Verfügung, die verwendet wird, um dem Diagramm eine Textfeldsteuerung hinzuzufügen. Im Folgenden finden Sie die verwendete Parameterliste für die Methode:
- top – der vertikale Versatz des Textfelds von der oberen linken Ecke in Einheiten von 1/4000 des Diagrammbereichs.
- left – der horizontale Versatz des Textfelds von der oberen linken Ecke in Einheiten von 1/4000 des Diagrammbereichs.
- height – die Höhe des Textfelds, in Einheiten von 1/4000 des Diagrammbereichs.
- width – die Breite des Textfelds, in Einheiten von 1/4000 des Diagrammbereichs.
Die Methode gibt ein TextBox-Objekt zurück. Die Klasse TextBox stellt ein Textfeld im Diagramm dar.
Im folgenden Beispiel wird gezeigt, wie ein Textfeld zu einem Diagramm hinzugefügt wird. Das Beispiel verwendet die vorherige Designerdatei (exp_piechart.xls), die ein Diagramm enthält. Wir verwenden diese Datei, um ein Textfeld in das Diagramm einzufügen, um den Diagrammtitel anzuzeigen. Unten finden Sie den ursprünglichen Code zum Hinzufügen eines Textfelds zum Diagramm.
<!DOCTYPE html>
<html>
<head>
<title>Aspose.Cells Example</title>
</head>
<body>
<h1>Aspose.Cells Example</h1>
<input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
<button id="runExample">Run Example</button>
<a id="downloadLink" style="display: none;">Download Result</a>
<div id="result"></div>
</body>
<script src="aspose.cells.js.min.js"></script>
<script type="text/javascript">
const { Workbook, SaveFormat } = AsposeCells;
AsposeCells.onReady({
license: "/lic/aspose.cells.enc",
fontPath: "/fonts/",
fontList: [
"arial.ttf",
"NotoSansSC-Regular.ttf"
]
}).then(() => {
console.log("Aspose.Cells initialized");
});
document.getElementById('runExample').addEventListener('click', async () => {
const fileInput = document.getElementById('fileInput');
if (!fileInput.files.length) {
document.getElementById('result').innerHTML = '<p style="color: red;">Please select an Excel file.</p>';
return;
}
const file = fileInput.files[0];
const arrayBuffer = await file.arrayBuffer();
// Opening the Excel file through the file stream
const workbook = new Workbook(new Uint8Array(arrayBuffer));
// Get the designer chart in the second sheet.
const sheet = workbook.worksheets.get(1);
const chart = sheet.charts.get(0);
// Add a new textbox to the chart.
const textbox0 = chart.shapes.addTextBoxInChart(100, 1100, 350, 2550);
// Fill the text.
textbox0.text = "Sales By Region";
// Get the textbox text frame.
// const textframe0 = textbox0.textFrame;
// Set the textbox to adjust it according to its contents.
// textframe0.autoSize = true;
// Set the font color.
textbox0.font.color = AsposeCells.Color.Maroon;
// Set the font to bold.
textbox0.font.isBold = true;
// Set the font size.
textbox0.font.size = 14;
// Set font attribute to italic.
textbox0.font.isItalic = true;
// Get the fill format of the textbox.
const fillformat = textbox0.fill;
// Get the line format type of the textbox.
const lineformat = textbox0.line;
// Set the line weight.
lineformat.weight = 2;
// Set the dash style to solid.
lineformat.dashStyle = AsposeCells.MsoLineDashStyle.Solid;
// Save the excel file.
const outputData = workbook.save(SaveFormat.Excel97To2003);
const blob = new Blob([outputData]);
const downloadLink = document.getElementById('downloadLink');
downloadLink.href = URL.createObjectURL(blob);
downloadLink.download = 'chart.out.xls';
downloadLink.style.display = 'block';
downloadLink.textContent = 'Download Modified Excel File';
document.getElementById('result').innerHTML = '<p style="color: green;">Operation completed successfully! Click the download link to get the modified file.</p>';
});
</script>
</html>
Hinzufügen eines Bilds zum Diagramm
Mit Aspose.Cells können Sie Bilder in ein Diagramm einfügen. Fügen Sie beispielsweise ein Bild hinzu, um ein Diagramm oder seine Inhalte zu betonen oder mehr Bedeutung zu verleihen oder fügen Sie eine Markenbild-Datei ein.
Die Klasse ShapeCollection stellt eine Methode namens addPictureInChart(number, number, Uint8Array, number, number) zur Verfügung, die verwendet wird, um ein Bildobjekt dem Diagramm hinzuzufügen. Im Folgenden finden Sie die verwendete Parameterliste für die Methode:
- top – der vertikale Abstand des Bildes von der oberen linken Ecke in Einheiten von 1/4000 des Diagrammbereichs.
- left – der horizontale Abstand des Bildes von der oberen linken Ecke in Einheiten von 1/4000 des Diagrammbereichs.
- stream – ein Stream-Objekt, das die Bilddaten enthält.
- widthScale – die Skalierung der Bildbreite, ein Prozentsatz.
- heightScale – die Skalierung der Bildhöhe, ein Prozentsatz.
Die Methode gibt ein Picture-Objekt zurück. Die Klasse Picture stellt ein Bildobjekt im Diagramm dar.
Das folgende Beispiel zeigt, wie Sie ein Bild zum Diagramm hinzufügen. Das Beispiel verwendet die vorige Designerdatei (exp_piechart.xls), die ein Diagramm enthält. Wir verwenden diese Datei, um ein Bild in das Diagramm einzufügen. Unten finden Sie den ursprünglichen Code zum Hinzufügen eines Bildes zum Diagramm.
<!DOCTYPE html>
<html>
<head>
<title>Aspose.Cells Example - Add Picture to Chart</title>
</head>
<body>
<h1>Add Picture to Chart Example</h1>
<p>Select an Excel file and an image to add to the first chart in the first worksheet.</p>
<input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
<input type="file" id="imageInput" accept="image/*" />
<button id="runExample">Run Example</button>
<a id="downloadLink" style="display: none;">Download Result</a>
<div id="result"></div>
</body>
<script src="aspose.cells.js.min.js"></script>
<script type="text/javascript">
const { Workbook, SaveFormat } = AsposeCells;
AsposeCells.onReady({
license: "/lic/aspose.cells.enc",
fontPath: "/fonts/",
fontList: [
"arial.ttf",
"NotoSansSC-Regular.ttf"
]
}).then(() => {
console.log("Aspose.Cells initialized");
});
document.getElementById('runExample').addEventListener('click', async () => {
const fileInput = document.getElementById('fileInput');
const imageInput = document.getElementById('imageInput');
if (!fileInput.files.length || !imageInput.files.length) {
document.getElementById('result').innerHTML = '<p style="color: red;">Please select an Excel file and an image file.</p>';
return;
}
const file = fileInput.files[0];
const imageFile = imageInput.files[0];
const arrayBuffer = await file.arrayBuffer();
const imageBuffer = await imageFile.arrayBuffer();
// Instantiating a Workbook object from the uploaded Excel file
const workbook = new Workbook(new Uint8Array(arrayBuffer));
// Get the designer chart in the first sheet.
const sheet = workbook.worksheets.get(0);
const chart = sheet.charts.get(0);
// Add a new picture to the chart.
const pic0 = chart.shapes.addPictureInChart(50, 50, new Uint8Array(imageBuffer), 40, 40);
// Get the lineformat type of the picture.
const lineformat = pic0.line;
// Set the dash style.
lineformat.dashStyle = AsposeCells.MsoLineDashStyle.Solid;
// Set the line weight.
lineformat.weight = 4;
// Save the modified Excel file and provide a download link.
const outputData = workbook.save(SaveFormat.Excel97To2003);
const blob = new Blob([outputData]);
const downloadLink = document.getElementById('downloadLink');
downloadLink.href = URL.createObjectURL(blob);
downloadLink.download = 'chart.out.xls';
downloadLink.style.display = 'block';
downloadLink.textContent = 'Download Modified Excel File';
document.getElementById('result').innerHTML = '<p style="color: green;">Picture added to chart successfully! Click the download link to get the modified file.</p>';
});
</script>
</html>
Checkbox in das Diagramm einfügen
Aspose.Cells ermöglicht es Ihnen, Checkboxen in ein Diagrammblatt einzufügen, indem Sie die MsoDrawingType-Aufzählung verwenden. Das folgende Beispiel zeigt das Hinzufügen einer Checkbox zu einem Diagrammblatt.

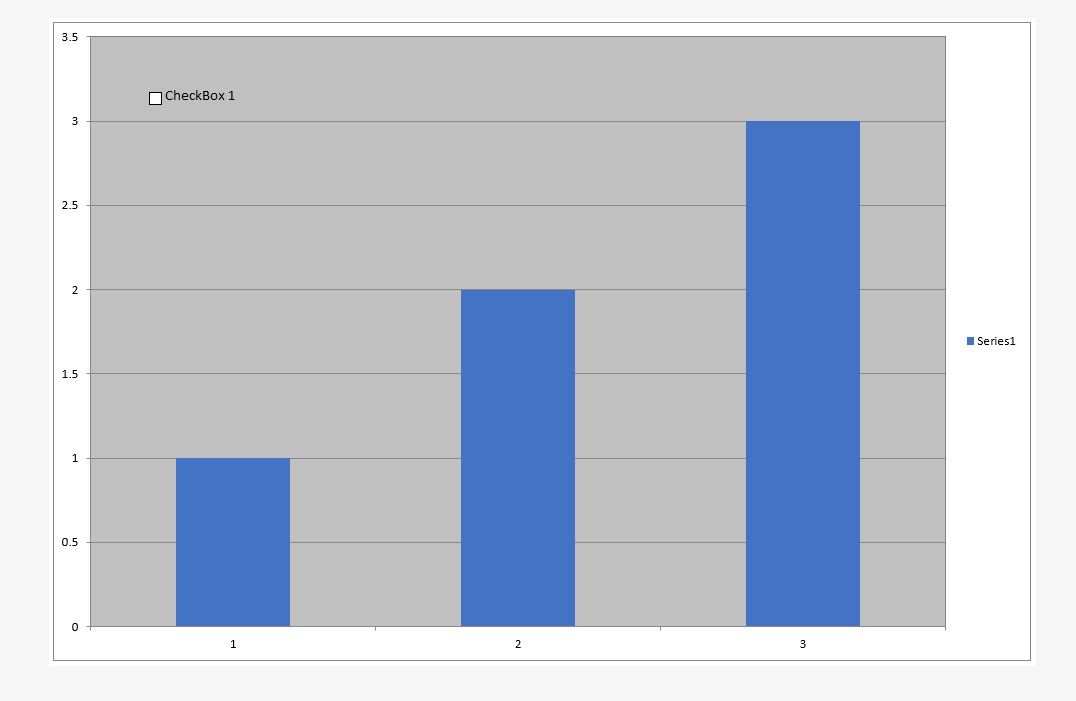

Das folgende Bild zeigt das Diagrammblatt mit der Checkbox in der Ausgabedatei.
Die Ausgabedatei, die durch den folgenden Code-Schnipsel generiert wurde, ist als Referenz angehängt.
<!DOCTYPE html>
<html>
<head>
<title>Insert Checkbox in Chart Sheet Example</title>
<meta charset="utf-8" />
<style>
body { font-family: Arial, sans-serif; margin: 20px; }
#downloadLink { display: none; margin-top: 10px; display: inline-block; }
#result p { margin: 8px 0; }
</style>
</head>
<body>
<h1>Insert Checkbox in Chart Sheet Example</h1>
<input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
<button id="runExample">Run Example</button>
<a id="downloadLink">Download Result</a>
<div id="result"></div>
</body>
<script src="aspose.cells.js.min.js"></script>
<script type="text/javascript">
const { Workbook, SaveFormat } = AsposeCells;
AsposeCells.onReady({
license: "/lic/aspose.cells.enc",
fontPath: "/fonts/",
fontList: [
"arial.ttf",
"NotoSansSC-Regular.ttf"
]
}).then(() => {
console.log("Aspose.Cells initialized");
});
document.getElementById('runExample').addEventListener('click', async () => {
const resultDiv = document.getElementById('result');
resultDiv.innerHTML = '';
// This example creates a new workbook and inserts a chart sheet with a checkbox in the chart.
// The file input is optional for this example (a new workbook is created regardless).
// Instantiating a Workbook object
const workbook = new Workbook();
// Adding a chart sheet to the workbook
const index = workbook.worksheets.add(AsposeCells.SheetType.Chart);
// Access the newly added chart sheet
const sheet = workbook.worksheets.get(index);
// Add a floating column chart to the chart sheet
sheet.charts.addFloatingChart(AsposeCells.ChartType.Column, 0, 0, 1024, 960);
// Add nSeries to the chart (single series with values 1,2,3)
sheet.charts.get(0).nSeries.add("{1,2,3}", false);
// Add checkbox to the chart
sheet.charts.get(0).shapes.addShapeInChart(AsposeCells.MsoDrawingType.CheckBox, AsposeCells.PlacementType.Move, 400, 400, 1000, 600);
// Set text of the checkbox shape
sheet.charts.get(0).shapes.get(0).text = "CheckBox 1";
// Save the workbook to XLSX format and provide a download link
const outputData = workbook.save(SaveFormat.Xlsx);
const blob = new Blob([outputData], { type: "application/vnd.openxmlformats-officedocument.spreadsheetml.sheet" });
const downloadLink = document.getElementById('downloadLink');
downloadLink.href = URL.createObjectURL(blob);
downloadLink.download = 'InsertCheckboxInChartSheet_out.xlsx';
downloadLink.style.display = 'inline-block';
downloadLink.textContent = 'Download Excel File';
resultDiv.innerHTML = '<p style="color: green;">Chart sheet with checkbox created successfully! Click the download link to get the file.</p>';
});
</script>
</html>
