Setzen Sie den Shape Typ der Datenbeschriftungen im Diagramm mit JavaScript via C++
Contents
[
Hide
]
Mögliche Verwendungsszenarien
Sie können den Formtyp der Datenetiketten im Diagramm mit der Eigenschaft DataLabels.shapeType ändern. Es nimmt den Wert der Enumeration DataLabelShapeType an und ändert entsprechend den Formtyp der Datenetiketten. Einige seiner Werte sind
DataLabelShapeType.BentLineCallout
DataLabelShapeType.DownArrowCallout
DataLabelShapeType.Ellipse
DataLabelShapeType.LineCallout
DataLabelShapeType.Rect
etc.
Festlegen des Formtyps von Datenbeschriftungen des Diagramms

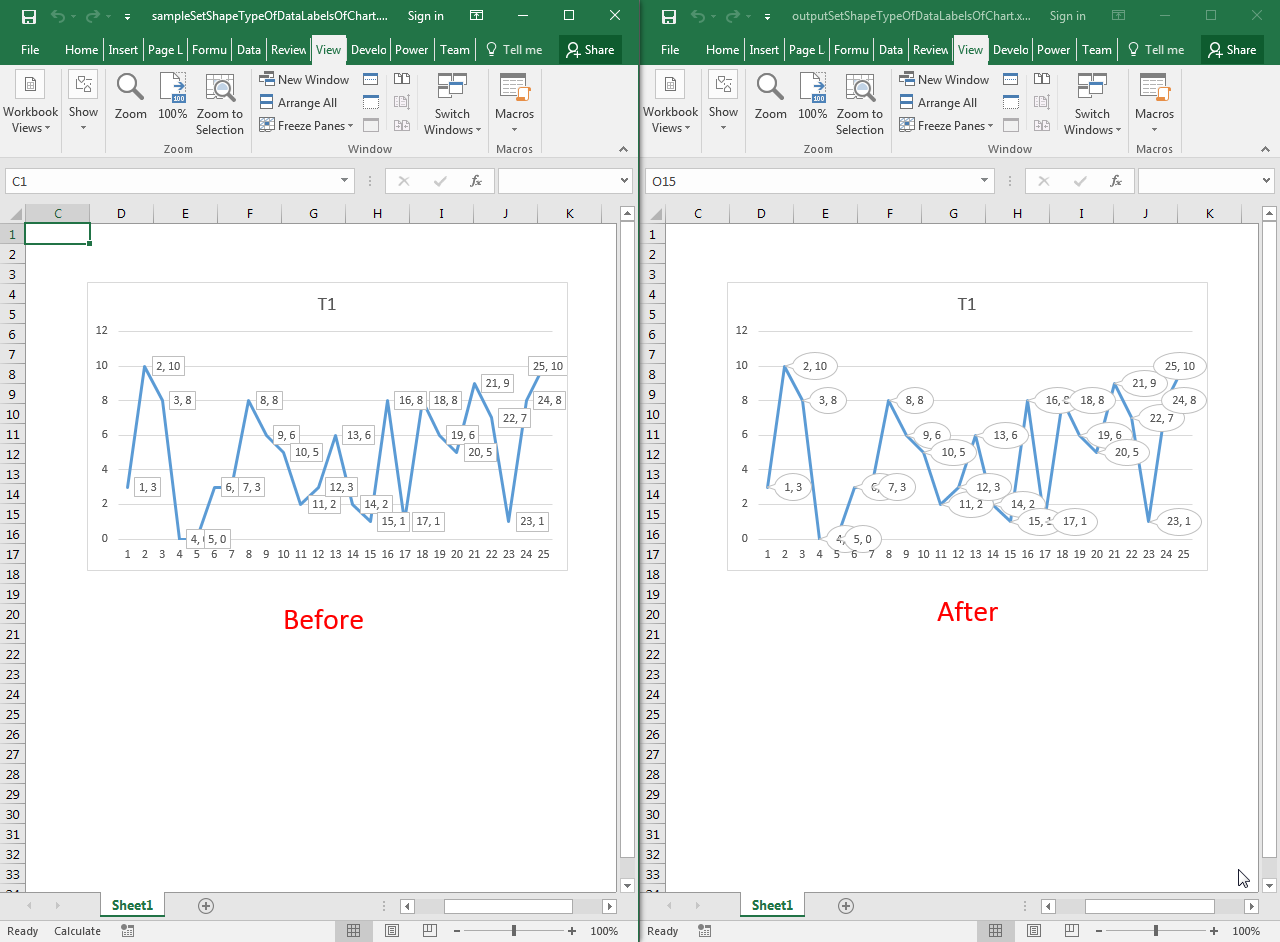

Das folgende Beispiel ändert den Shape-Typ der Datenbeschriftungen im Diagramm auf DataLabelShapeType.WedgeEllipseCallout. Bitte beachten Sie die Beispieldatei Excel, die in diesem Beispiel verwendet wird, und die Ausgabedatei Excel, die daraus generiert wurde. Der Screenshot zeigt die Wirkung des Codes auf die Beispiel-Excel-Datei.
Beispielcode
<!DOCTYPE html>
<html>
<head>
<title>Set Shape Type of Data Labels of Chart Example</title>
</head>
<body>
<h1>Set Shape Type of Data Labels of Chart Example</h1>
<input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
<button id="runExample">Run Example</button>
<a id="downloadLink" style="display: none;">Download Result</a>
<div id="result"></div>
</body>
<script src="aspose.cells.js.min.js"></script>
<script type="text/javascript">
const { Workbook, SaveFormat, Worksheet, Cell, Utils } = AsposeCells;
AsposeCells.onReady({
license: "/lic/aspose.cells.enc",
fontPath: "/fonts/",
fontList: [
"arial.ttf",
"NotoSansSC-Regular.ttf"
]
}).then(() => {
console.log("Aspose.Cells initialized");
});
document.getElementById('runExample').addEventListener('click', async () => {
const fileInput = document.getElementById('fileInput');
const resultDiv = document.getElementById('result');
const downloadLink = document.getElementById('downloadLink');
if (!fileInput.files.length) {
resultDiv.innerHTML = '<p style="color: red;">Please select an Excel file.</p>';
return;
}
const file = fileInput.files[0];
const arrayBuffer = await file.arrayBuffer();
// Instantiating a Workbook object from the uploaded file
const workbook = new Workbook(new Uint8Array(arrayBuffer));
// Accessing the first worksheet in the Excel file
const worksheet = workbook.worksheets.get(0);
// Accessing the first chart
const chart = worksheet.charts.get(0);
// Accessing the first series
const series = chart.nSeries.get(0);
// Set the shape type of data labels i.e. Speech Bubble Oval
series.dataLabels.shapeType = AsposeCells.DataLabelShapeType.WedgeEllipseCallout;
// Saving the modified Excel file
const outputData = workbook.save(SaveFormat.Xlsx);
const blob = new Blob([outputData]);
downloadLink.href = URL.createObjectURL(blob);
downloadLink.download = 'outputSetShapeTypeOfDataLabelsOfChart.xlsx';
downloadLink.style.display = 'block';
downloadLink.textContent = 'Download Excel File';
resultDiv.innerHTML = '<p style="color: green;">Shape type set successfully! Click the download link to get the modified file.</p>';
});
</script>
</html>
