Daten im Nicht Primitive Shape mit Node.js via C++

Zugriff auf Daten nicht-primitiver Form

Manchmal müssen Sie auf Daten aus einer Form zugreifen, die nicht eingebaut ist. Eingebaute Formen werden primitive Formen genannt; solche, die es nicht sind, werden nicht-primitive genannt. Sie können beispielsweise eigene Formen mit verschiedenen verbundenen Kurvenlinien definieren.

Eine nicht-primitive Form

In Aspose.Cells for Node.js via C++ werden nicht-primitiven Formen der Art AutoShapeType.NotPrimitive zugewiesen. Sie können ihren Typ mit der Eigenschaft Shape.getAutoShapeType() überprüfen.

Greifen Sie auf die Formdaten mit der Eigenschaft Shape.getPaths() zu. Diese gibt alle verbundenen Pfade zurück, die die nicht-primitiven Formen bilden. Diese Pfade sind vom Typ ShapePath, der eine Liste aller Segmente enthält, die wiederum die Punkte in jedem Segment enthalten.

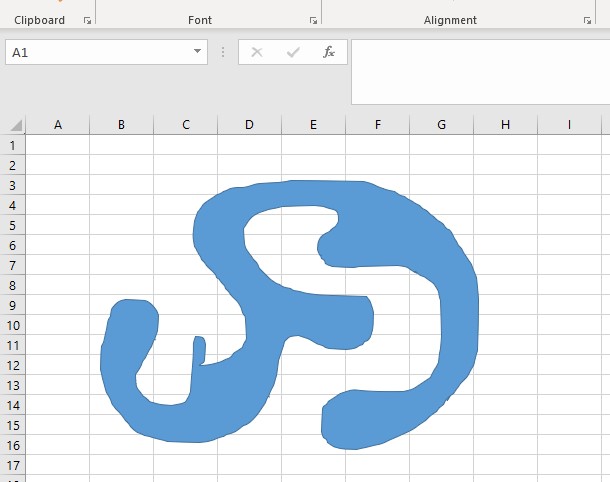

Zeigt ein Beispiel für eine nicht-primitive Form
todo:image_alt_text
const path = require("path");
const AsposeCells = require("aspose.cells.node");

// The path to the documents directory.
const dataDir = path.join(__dirname, "data");
const filePath = path.join(dataDir, "NonPrimitiveShape.xlsx");
// Loads the workbook which contains hidden external links
const workbook = new AsposeCells.Workbook(filePath);

const worksheet = workbook.getWorksheets().get(0);

// Accessing the user defined shape
const shape = worksheet.getShapes().get(0);

if (shape.getAutoShapeType() === AsposeCells.AutoShapeType.NotPrimitive)
{
// Access shape's data
const shapePathCollection = shape.getPaths();

// Access information of individual path
for (let i = 0; i < shapePathCollection.getCount(); i++)
{
const shapePath = shapePathCollection.get(i);
// Access path segment list
const pathSegments = shapePath.getPathSegementList();

// Access individual path segment
for (let j = 0; j < pathSegments.getCount(); j++)
{
const pathSegment = pathSegments.get(j);
// Gets the points in path segment
const segmentPoints = pathSegment.getPoints();

for (let k = 0; k < segmentPoints.getCount(); k++)
{
const pathPoint = segmentPoints.get(k);
console.log("X: " + pathPoint.getX() + ", Y: " + pathPoint.getY());
}
}
}
}
