Erstellen eines Hoch Tief Schluss(HLC) Aktiendiagramms
Contents
[
Hide
]
Mögliche Verwendungsszenarien

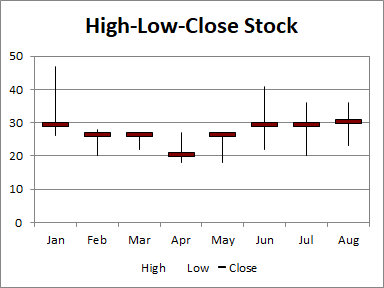

Das Hoch-Tief-Schluss (HLC)-Aktiendiagramm verwendet vier Datenreihen. Die erste Reihe ist in der Regel eine Kategorie, üblicherweise ein Datum, aber auch Aktiennamen können verwendet werden. Die nächsten drei Reihen sind für die Hoch-, Tief- und Schlusskurse vorgesehen. Der Kursbereich für jede Kategorie wird durch eine vertikale Linie von Tief- zu Hochkurs angezeigt, und der Schlusskurs wird durch ein Tickzeichen angezeigt, das sich rechts von dieser Linie erstreckt.
Verbesserungen der Sichtbarkeit im Diagramm
Manchmal können wir das Aussehen des Markers (Schlusskurs) anpassen oder ihn auf der sekundären Achse anzeigen, um das Diagramm übersichtlicher zu gestalten.
Beispielcode

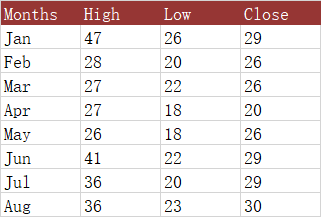

Der folgende Beispielcode lädt die Beispiel-Excel-Datei und generiert die Ausgabe-Excel-Datei.
This file contains hidden or bidirectional Unicode text that may be interpreted or compiled differently than what appears below. To review, open the file in an editor that reveals hidden Unicode characters.
Learn more about bidirectional Unicode characters
| from aspose.cells import Workbook | |
| from aspose.cells.charts import ChartMarkerType, ChartType, FormattingType, LegendPositionType | |
| from aspose.cells.drawing import FillType | |
| from aspose.pydrawing import Color | |
| # Create an instance of Workbook | |
| workbook = Workbook("High-Low-Close.xlsx") | |
| # Access the first worksheet. | |
| worksheet = workbook.worksheets[0] | |
| # Create High-Low-Close-Stock Chart | |
| pieIdx = worksheet.charts.add(ChartType.STOCK_HIGH_LOW_CLOSE, 5, 6, 20, 12) | |
| # Retrieve the Chart object | |
| chart = worksheet.charts[pieIdx] | |
| # Set the legend can be showed | |
| chart.show_legend = True | |
| # Set the chart title name | |
| chart.title.text = "High-Low-Close Stock" | |
| # Set the Legend at the bottom of the chart area | |
| chart.legend.position = LegendPositionType.BOTTOM | |
| # Set data range | |
| chart.set_chart_data_range("A1:D9", True) | |
| # Set category data | |
| chart.n_series.category_data = "A2:A9" | |
| # Set the marker with the built-in data | |
| chart.n_series[2].marker.marker_style = ChartMarkerType.DASH | |
| chart.n_series[2].marker.marker_size = 20 | |
| chart.n_series[2].marker.area.formatting = FormattingType.CUSTOM | |
| chart.n_series[2].marker.area.foreground_color = Color.maroon | |
| # Fill the PlotArea area with nothing | |
| chart.plot_area.area.fill_format.fill_type = FillType.NONE | |
| # Save the Excel file | |
| workbook.save("out.xlsx") |
