Establecer el Tipo de Forma de las Etiquetas de Datos del Gráfico con JavaScript vía C++
Contents
[
Hide
]
Escenarios de uso posibles
Puedes cambiar el tipo de forma de las etiquetas de datos del gráfico usando la propiedad DataLabels.shapeType. Toma el valor del enumerado DataLabelShapeType y cambia el tipo de forma de las etiquetas de datos en consecuencia. Algunos de sus valores son
DataLabelShapeType.BentLineCallout
DataLabelShapeType.DownArrowCallout
DataLabelShapeType.Ellipse
DataLabelShapeType.LineCallout
DataLabelShapeType.Rect
etc.
Establecer el tipo de forma de las etiquetas de datos del gráfico

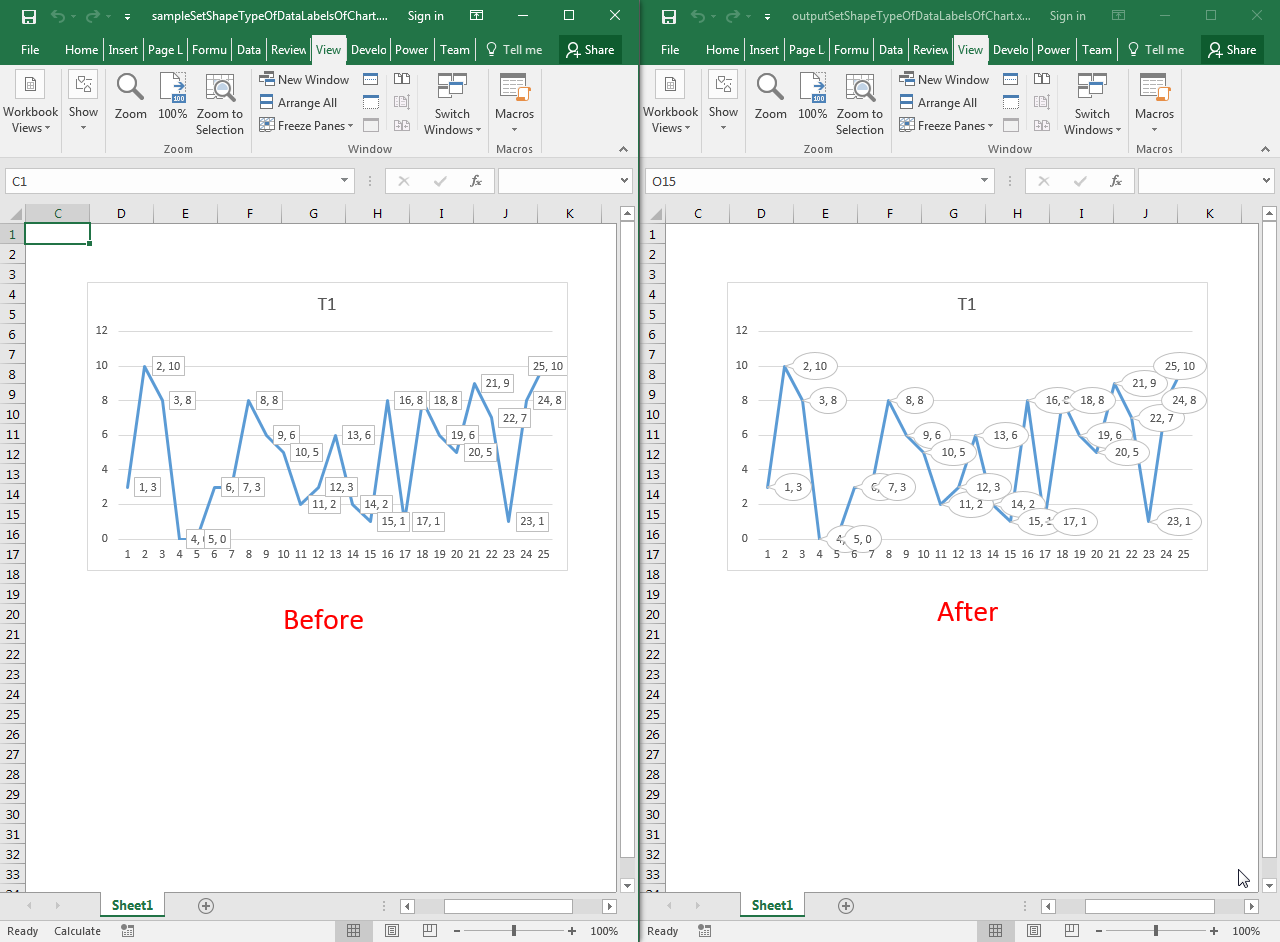

El siguiente ejemplo cambia el tipo de forma de las etiquetas de datos del gráfico a DataLabelShapeType.WedgeEllipseCallout. Por favor, revisa el archivo de Excel de ejemplo (60489778.xlsx) usado en este código y el archivo de Excel de salida (60489779.xlsx) generado por él. La captura de pantalla muestra el efecto del código en el archivo de ejemplo.
Código de muestra
<!DOCTYPE html>
<html>
<head>
<title>Set Shape Type of Data Labels of Chart Example</title>
</head>
<body>
<h1>Set Shape Type of Data Labels of Chart Example</h1>
<input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
<button id="runExample">Run Example</button>
<a id="downloadLink" style="display: none;">Download Result</a>
<div id="result"></div>
</body>
<script src="aspose.cells.js.min.js"></script>
<script type="text/javascript">
const { Workbook, SaveFormat, Worksheet, Cell, Utils } = AsposeCells;
AsposeCells.onReady({
license: "/lic/aspose.cells.enc",
fontPath: "/fonts/",
fontList: [
"arial.ttf",
"NotoSansSC-Regular.ttf"
]
}).then(() => {
console.log("Aspose.Cells initialized");
});
document.getElementById('runExample').addEventListener('click', async () => {
const fileInput = document.getElementById('fileInput');
const resultDiv = document.getElementById('result');
const downloadLink = document.getElementById('downloadLink');
if (!fileInput.files.length) {
resultDiv.innerHTML = '<p style="color: red;">Please select an Excel file.</p>';
return;
}
const file = fileInput.files[0];
const arrayBuffer = await file.arrayBuffer();
// Instantiating a Workbook object from the uploaded file
const workbook = new Workbook(new Uint8Array(arrayBuffer));
// Accessing the first worksheet in the Excel file
const worksheet = workbook.worksheets.get(0);
// Accessing the first chart
const chart = worksheet.charts.get(0);
// Accessing the first series
const series = chart.nSeries.get(0);
// Set the shape type of data labels i.e. Speech Bubble Oval
series.dataLabels.shapeType = AsposeCells.DataLabelShapeType.WedgeEllipseCallout;
// Saving the modified Excel file
const outputData = workbook.save(SaveFormat.Xlsx);
const blob = new Blob([outputData]);
downloadLink.href = URL.createObjectURL(blob);
downloadLink.download = 'outputSetShapeTypeOfDataLabelsOfChart.xlsx';
downloadLink.style.display = 'block';
downloadLink.textContent = 'Download Excel File';
resultDiv.innerHTML = '<p style="color: green;">Shape type set successfully! Click the download link to get the modified file.</p>';
});
</script>
</html>
