Trois méthodes pour filtrer les données du graphique avec JavaScript via C++
Contents
[
Hide
]
1. Filtrer les séries pour afficher un graphique

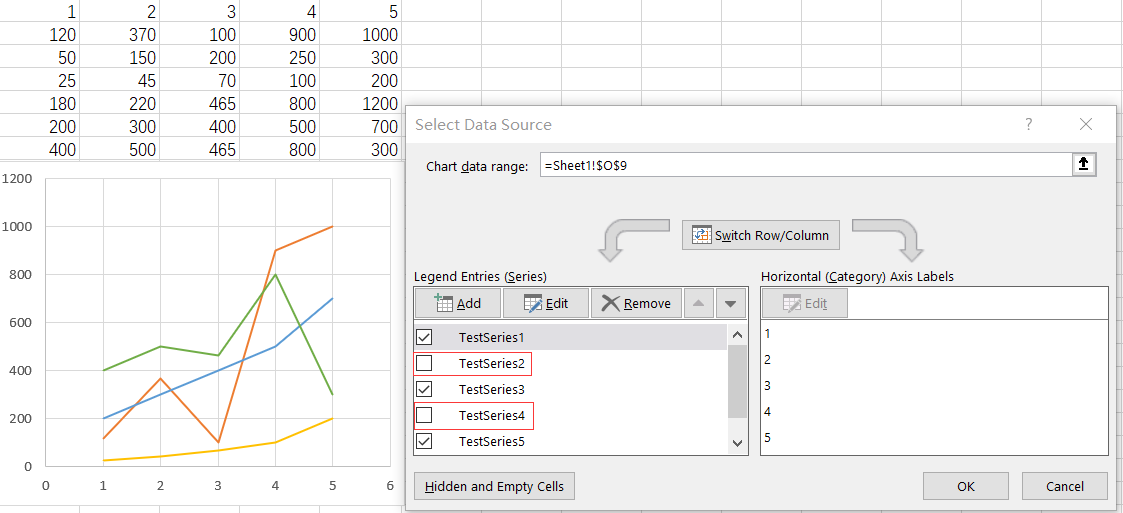

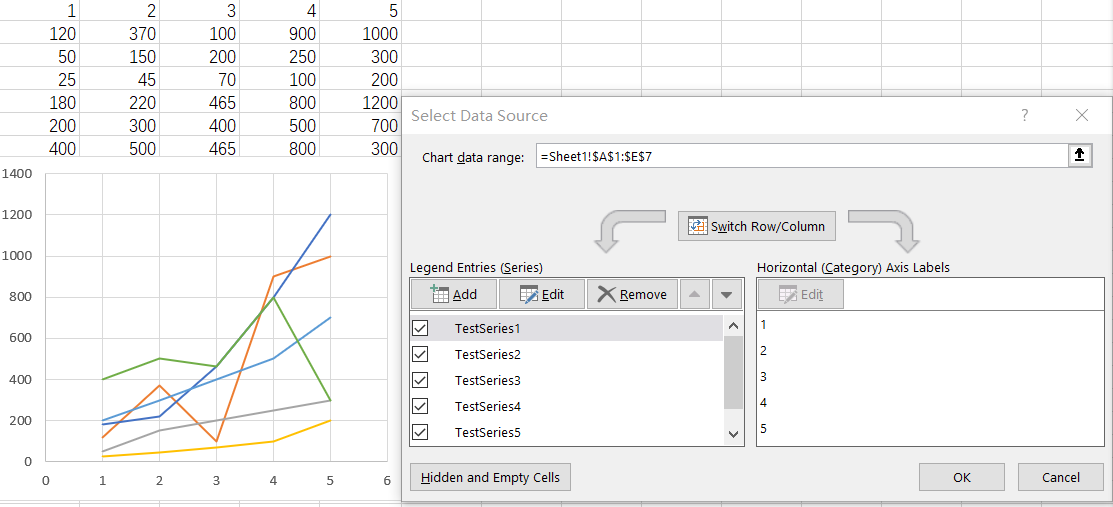

Étapes pour filtrer les séries d’un graphique dans Excel
Dans Excel, nous pouvons filtrer des séries spécifiques dans un graphique, ce qui empêche ces séries filtrées d’être affichées dans le graphique. Le graphique original est montré dans Figure 1. Cependant, lorsque nous filtrons Testseries2 et Testseries4, le graphique apparaîtra comme dans Figure 2.
Dans Aspose.Cells for JavaScript via C++, nous pouvons effectuer une opération similaire. Pour un fichier exemple comme celui-ci, si nous voulons filtrer Testseries2 et Testseries4, nous pouvons exécuter le code suivant. De plus, nous maintiendrons deux listes : une (Chart.nSeries) pour stocker toutes les séries sélectionnées.
Code d’exemple
Le code d’exemple suivant charge le fichier Excel d’exemple.
<!DOCTYPE html>
<html>
<head>
<title>Aspose.Cells Example</title>
</head>
<body>
<h1>Series Filter Example</h1>
<input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
<button id="runExample">Run Example</button>
<a id="downloadLink" style="display: none;">Download Result</a>
<div id="result"></div>
</body>
<script src="aspose.cells.js.min.js"></script>
<script type="text/javascript">
const { Workbook, SaveFormat } = AsposeCells;
AsposeCells.onReady({
license: "/lic/aspose.cells.enc",
fontPath: "/fonts/",
fontList: [
"arial.ttf",
"NotoSansSC-Regular.ttf"
]
}).then(() => {
console.log("Aspose.Cells initialized");
});
document.getElementById('runExample').addEventListener('click', async () => {
const fileInput = document.getElementById('fileInput');
if (!fileInput.files.length) {
document.getElementById('result').innerHTML = '<p style="color: red;">Please select an Excel file.</p>';
return;
}
const file = fileInput.files[0];
const arrayBuffer = await file.arrayBuffer();
// Instantiate workbook from uploaded file
const workbook = new Workbook(new Uint8Array(arrayBuffer));
// Access first worksheet and chart
const worksheet = workbook.worksheets.get(0);
const chart = worksheet.charts.get("Chart 1");
// Get filtered series list and visible series list
const nSeriesFiltered = chart.filteredNSeries;
const nSeries = chart.nSeries;
// Initial counts
const initialFilteredCount = nSeriesFiltered.count;
const initialVisibleCount = nSeries.count;
console.log("Filtered Series count: " + initialFilteredCount);
console.log("Visible Series count: " + initialVisibleCount);
// Process from the end to the beginning - mark series as filtered
nSeries.get(1).isFiltered = true;
nSeries.get(0).isFiltered = true;
// Counts after filtering
const afterFilteredCount = nSeriesFiltered.count;
const afterVisibleCount = nSeries.count;
console.log("Filtered Series count: " + afterFilteredCount);
console.log("Visible Series count: " + afterVisibleCount);
// Save the modified workbook and provide download link
const outputData = workbook.save(SaveFormat.Xlsx);
const blob = new Blob([outputData]);
const downloadLink = document.getElementById('downloadLink');
downloadLink.href = URL.createObjectURL(blob);
downloadLink.download = 'seriesFiltered-out.xlsx';
downloadLink.style.display = 'block';
downloadLink.textContent = 'Download Modified Excel File';
// Re-open the saved workbook from the in-memory output to validate counts
const reopenedWorkbook = new Workbook(outputData);
const reopenedWorksheet = reopenedWorkbook.worksheets.get(0);
const reopenedChart = reopenedWorksheet.charts.get("Chart 1");
const reopenedFiltered = reopenedChart.filteredNSeries;
const reopenedVisible = reopenedChart.nSeries;
const reopenedFilteredCount = reopenedFiltered.count;
const reopenedVisibleCount = reopenedVisible.count;
console.log("Filtered Series count: " + reopenedFilteredCount);
console.log("Visible Series count: " + reopenedVisibleCount);
// Display results to user
document.getElementById('result').innerHTML =
`<p style="color: green;">Initial - Filtered Series count: ${initialFilteredCount}, Visible Series count: ${initialVisibleCount}</p>` +
`<p style="color: green;">After Marking - Filtered Series count: ${afterFilteredCount}, Visible Series count: ${afterVisibleCount}</p>` +
`<p style="color: green;">After Reopen - Filtered Series count: ${reopenedFilteredCount}, Visible Series count: ${reopenedVisibleCount}</p>`;
});
</script>
</html>
2. Filtrer les données et laisser le changement de graphique
Filtrer vos données est une excellente façon de gérer les filtres de graphiques avec beaucoup de données. Lorsque vous filtrez les données, le graphique changera. Un problème que nous devrons résoudre est de faire en sorte que le graphique reste à l’écran. Lors du filtrage, des lignes masquées apparaissent, et parfois, le graphique sera dans ces lignes masquées.

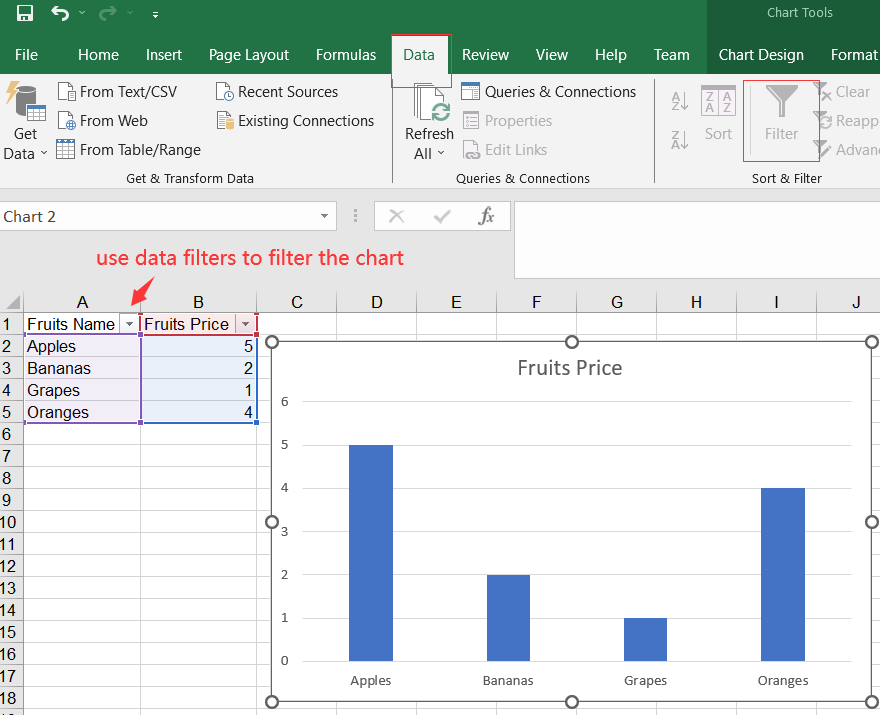

Étapes pour utiliser les filtres de données pour changer le graphique dans Excel
- Cliquez à l’intérieur de la plage de vos données.
- Cliquez sur l’onglet Données, et activez les filtres en cliquant sur Filtres. Votre ligne d’en-tête aura des flèches déroulantes.
- Créez un graphique en allant sur l’onglet Insertion et en sélectionnant un graphique à colonnes.
- Filtrer maintenant vos données en utilisant les flèches déroulantes dans les données. N’utilisez pas les filtres de graphique.
Code d’exemple
Le code d’exemple suivant montre la même fonctionnalité en utilisant Aspose.Cells.
<!DOCTYPE html>
<html>
<head>
<title>Aspose.Cells Example</title>
</head>
<body>
<h1>Autofilter and Chart Example</h1>
<input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
<button id="runExample">Run Example</button>
<a id="downloadLink" style="display: none;">Download Result</a>
<a id="imageDownloadLink" style="display: none; margin-left: 10px;">Download Chart Image</a>
<div id="result"></div>
</body>
<script src="aspose.cells.js.min.js"></script>
<script type="text/javascript">
const { Workbook, SaveFormat } = AsposeCells;
AsposeCells.onReady({
license: "/lic/aspose.cells.enc",
fontPath: "/fonts/",
fontList: [
"arial.ttf",
"NotoSansSC-Regular.ttf"
]
}).then(() => {
console.log("Aspose.Cells initialized");
});
document.getElementById('runExample').addEventListener('click', async () => {
const fileInput = document.getElementById('fileInput');
const resultDiv = document.getElementById('result');
const downloadLink = document.getElementById('downloadLink');
const imageDownloadLink = document.getElementById('imageDownloadLink');
if (!fileInput.files.length) {
resultDiv.innerHTML = '<p style="color: red;">Please select an Excel file.</p>';
return;
}
// Ensure Aspose.Cells is initialized
await AsposeCells.onReady();
const file = fileInput.files[0];
const arrayBuffer = await file.arrayBuffer();
// Instantiate workbook from uploaded file
const workbook = new Workbook(new Uint8Array(arrayBuffer));
// Access the worksheet named "Sheet1"
const sheet = workbook.worksheets.get("Sheet1");
// Add data into detail cells
sheet.cells.get(0, 0).putValue("Fruits Name");
sheet.cells.get(0, 1).putValue("Fruits Price");
sheet.cells.get(1, 0).putValue("Apples");
sheet.cells.get(2, 0).putValue("Bananas");
sheet.cells.get(3, 0).putValue("Grapes");
sheet.cells.get(4, 0).putValue("Oranges");
sheet.cells.get(1, 1).putValue(5);
sheet.cells.get(2, 1).putValue(2);
sheet.cells.get(3, 1).putValue(1);
sheet.cells.get(4, 1).putValue(4);
// Add a chart to the worksheet
const chartIndex = sheet.charts.add(AsposeCells.ChartType.Column, 7, 7, 15, 15);
const chart = sheet.charts.get(chartIndex);
// Set data range (converted from setChartDataRange -> chartDataRange property)
chart.chartDataRange = "A1:B5";
// Set AutoFilter range (converted from setRange -> range property)
sheet.autoFilter.range = "A1:B5";
// Add filters for a filter column.
sheet.autoFilter.addFilter(0, "Bananas");
sheet.autoFilter.addFilter(0, "Oranges");
// Apply the filters
sheet.autoFilter.refresh();
// Export chart image (returns image data)
const imageData = chart.toImage("Autofilter.png");
// Save the modified workbook
const outputData = workbook.save(SaveFormat.Xlsx);
// Prepare Excel download link
const blob = new Blob([outputData]);
downloadLink.href = URL.createObjectURL(blob);
downloadLink.download = 'Autofilter.xlsx';
downloadLink.style.display = 'inline-block';
downloadLink.textContent = 'Download Excel File';
// Prepare image download link if image data exists
if (imageData) {
const imgBlob = new Blob([imageData], { type: 'image/png' });
imageDownloadLink.href = URL.createObjectURL(imgBlob);
imageDownloadLink.download = 'Autofilter.png';
imageDownloadLink.style.display = 'inline-block';
imageDownloadLink.textContent = 'Download Chart Image';
} else {
imageDownloadLink.style.display = 'none';
}
resultDiv.innerHTML = '<p style="color: green;">Operation completed successfully! Use the download links to get the modified files.</p>';
});
</script>
</html>
3. Filtrer les données en utilisant un tableau et laisser le changement du graphique
Utiliser un tableau est similaire à la Méthode 2, en utilisant une plage, mais vous avez des avantages avec les tableaux par rapport aux plages. Lorsque vous modifiez votre plage en un tableau et ajoutez des données, le graphique se met à jour automatiquement. Avec une plage, vous devrez modifier la source de données.
Format en tableau dans Excel
Cliquez à l’intérieur de vos données et utilisez CTRL + T ou utilisez l’onglet Accueil, Format en Tableau
Code d’exemple
Le code d’exemple suivant charge le fichier Excel d’exemple et montre la même fonctionnalité en utilisant Aspose.Cells.
<!DOCTYPE html>
<html>
<head>
<title>Aspose.Cells Example</title>
</head>
<body>
<h1>Example Title</h1>
<input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
<button id="runExample">Run Example</button>
<a id="downloadLink" style="display: none;">Download Result</a>
<a id="downloadLinkBefore" style="display: none;">Download Before Image</a>
<a id="downloadLinkAfter" style="display: none;">Download After Image</a>
<div id="result"></div>
</body>
<script src="aspose.cells.js.min.js"></script>
<script type="text/javascript">
const { Workbook, SaveFormat } = AsposeCells;
AsposeCells.onReady({
license: "/lic/aspose.cells.enc",
fontPath: "/fonts/",
fontList: [
"arial.ttf",
"NotoSansSC-Regular.ttf"
]
}).then(() => {
console.log("Aspose.Cells initialized");
});
document.getElementById('runExample').addEventListener('click', async () => {
const fileInput = document.getElementById('fileInput');
if (!fileInput.files.length) {
document.getElementById('result').innerHTML = '<p style="color: red;">Please select an Excel file.</p>';
return;
}
const file = fileInput.files[0];
const arrayBuffer = await file.arrayBuffer();
// Instantiating a Workbook object from uploaded file
const workbook = new Workbook(new Uint8Array(arrayBuffer));
// Access first worksheet
const sheet = workbook.worksheets.get(0);
// Access the instance of the newly added chart
const chartIndex = sheet.charts.add(AsposeCells.ChartType.Column, 7, 7, 15, 15);
const chart = sheet.charts.get(chartIndex);
// Set data range (converted from setter to property)
chart.chartDataRange = { range: "A1:B7", isVertical: true };
// Convert the chart to image (before)
const beforeImageData = chart.toImage(SaveFormat.Png);
const beforeBlob = new Blob([beforeImageData]);
const beforeLink = document.getElementById('downloadLinkBefore');
beforeLink.href = URL.createObjectURL(beforeBlob);
beforeLink.download = 'TableFilters.before.png';
beforeLink.style.display = 'block';
beforeLink.textContent = 'Download Chart Before Image';
// Add a new List Object to the worksheet
const listObjectIndex = sheet.listObjects.add("A1", "B7", true);
const listObject = sheet.listObjects.get(listObjectIndex);
// Add default style to the table
listObject.tableStyleType = AsposeCells.TableStyleType.TableStyleMedium10;
// Show Total
listObject.showTotals = false;
// Add filters for a filter column.
listObject.autoFilter.addFilter(0, "James");
// Apply the filters
listObject.autoFilter.refresh();
// After adding new value the chart will change
listObject.putCellValue(7, 0, "Me");
listObject.putCellValue(7, 1, 1000);
// Check the changed images (after)
const afterImageData = chart.toImage(SaveFormat.Png);
const afterBlob = new Blob([afterImageData]);
const afterLink = document.getElementById('downloadLinkAfter');
afterLink.href = URL.createObjectURL(afterBlob);
afterLink.download = 'TableFilters.after.png';
afterLink.style.display = 'block';
afterLink.textContent = 'Download Chart After Image';
// Saving the Excel file
const outputData = workbook.save(SaveFormat.Xlsx);
const blob = new Blob([outputData]);
const downloadLink = document.getElementById('downloadLink');
downloadLink.href = URL.createObjectURL(blob);
downloadLink.download = 'TableFilter.out.xlsx';
downloadLink.style.display = 'block';
downloadLink.textContent = 'Download Excel File';
document.getElementById('result').innerHTML = '<p style="color: green;">Operation completed successfully! Use the download links to get the result files.</p>';
});
</script>
</html>
