JavaScript を使用したチャート内のシェイプ（C++ 経由）

時には、ラベル、テキストボックス、画像などの描画オブジェクトをチャートに挿入する必要があります。Aspose.Cellsはランタイムでチャートにコントロールを追加できます。

チャートにラベルコントロールを追加

ラベルは、スプレッドシートのコンテンツに関する情報をユーザーに提供する手段を提供します。Aspose.Cellsを使用して、チャートにラベルを追加および操作できます。

クラスには addLabelInChart(number, number, number, number) という名前のメソッドを備えた ShapeCollection クラスがあります。このメソッドを使用してチャートにラベルコントロールを追加します。このメソッドに使用されるパラメータのリストは以下の通りです：

top - ラベルの上部左隅からの垂直オフセット、チャートエリアの1/4000単位。
left - ラベルの上部左隅からの水平オフセット、チャートエリアの1/4000単位。
height - ラベルの高さ、チャートエリアの1/4000単位。
width - ラベルの幅、チャートエリアの1/4000単位。

このメソッドは Label オブジェクトを返します。 Label クラスはチャート内のラベルを表します。いくつかの重要なメンバを持っています：

text (プロパティ) - ラベルのキャプション文字列を指定します。
fill (プロパティ) - 塗りつぶしの色属性を指定します。

以下の例では、チャートにラベルを追加する方法が示されています。この例では、チャートが含まれたデザイナーファイル（exp_piechart.xls）を使用します。このファイルを使用してチャートにラベルを挿入します。チャートにラベルを追加するための元のコードは以下の通りです。

<!DOCTYPE html>
<html>
    <head>
        <title>Add Label In Chart Example</title>
    </head>
    <body>
        <h1>Add Label In Chart Example</h1>
        <input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
        <button id="runExample">Run Example</button>
        <a id="downloadLink" style="display: none;">Download Result</a>
        <div id="result"></div>
    </body>

    <script src="aspose.cells.js.min.js"></script>
    <script type="text/javascript">
        const { Workbook, SaveFormat } = AsposeCells;

        AsposeCells.onReady({
            license: "/lic/aspose.cells.enc",
            fontPath: "/fonts/",
            fontList: [
                "arial.ttf",
                "NotoSansSC-Regular.ttf"
            ]
        }).then(() => {
            console.log("Aspose.Cells initialized");
        });

        document.getElementById('runExample').addEventListener('click', async () => {
            const fileInput = document.getElementById('fileInput');
            if (!fileInput.files.length) {
                document.getElementById('result').innerHTML = '<p style="color: red;">Please select an Excel file.</p>';
                return;
            }

            const file = fileInput.files[0];
            const arrayBuffer = await file.arrayBuffer();

            // Instantiating a Workbook object by opening the Excel file from the uploaded file
            const workbook = new Workbook(new Uint8Array(arrayBuffer));

            // Get the designer chart in the second sheet.
            const sheet = workbook.worksheets.get(1);
            const chart = sheet.charts.get(0);

            // Add a new label to the chart.
            const label = chart.shapes.addLabelInChart(100, 100, 350, 900);

            // Set the caption of the label.
            label.text = "A Label In Chart";

            // Set the Placement Type, the way the Label is attached to the cells.
            label.placement = AsposeCells.PlacementType.FreeFloating;

            // Save the excel file and provide a download link.
            const outputData = workbook.save(SaveFormat.Excel97To2003);
            const blob = new Blob([outputData]);
            const downloadLink = document.getElementById('downloadLink');
            downloadLink.href = URL.createObjectURL(blob);
            downloadLink.download = 'chart.out.xls';
            downloadLink.style.display = 'block';
            downloadLink.textContent = 'Download Modified Excel File';

            document.getElementById('result').innerHTML = '<p style="color: green;">Label added successfully! Click the download link to get the modified file.</p>';
        });
    </script>
</html>

チャートにテキストボックスコントロールを追加

レポートで重要な情報を強調表示する一つの方法は、テキストボックスを使用することです。たとえば、企業名を表示したり、最高の売上地域を示したりするためにテキストを入力します。 ShapeCollection クラスには addTextBoxInChart(number, number, number, number) という名前のメソッドがあり、これを使用してチャートにテキストボックスコントロールを追加します。以下は、このメソッドに使用されるパラメータのリストです：

top - テキストボックスの上部左隅からの垂直オフセット、チャートエリアの1/4000単位。
left - テキストボックスの上部左隅からの水平オフセット、チャートエリアの1/4000単位。
height – テキストボックスの高さ、チャートエリアの1/4000単位で指定します。
width – テキストボックスの幅、チャートエリアの1/4000単位で指定します。

メソッドは TextBox オブジェクトを返します。TextBox クラスはチャート内のテキストボックスを表します。

下の例は、チャートにテキストボックスを追加する方法を示しています。この例では、以前のデザイナーファイル（exp_piechart.xls）を使用し、その中にチャートが含まれています。このファイルを使用してチャートにテキストボックスを挿入してチャートタイトルを表示します。以下は、チャートにテキストボックスを追加するための元のコードです。

<!DOCTYPE html>
<html>
    <head>
        <title>Aspose.Cells Example</title>
    </head>
    <body>
        <h1>Aspose.Cells Example</h1>
        <input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
        <button id="runExample">Run Example</button>
        <a id="downloadLink" style="display: none;">Download Result</a>
        <div id="result"></div>
    </body>

    <script src="aspose.cells.js.min.js"></script>
    <script type="text/javascript">
        const { Workbook, SaveFormat } = AsposeCells;

        AsposeCells.onReady({
            license: "/lic/aspose.cells.enc",
            fontPath: "/fonts/",
            fontList: [
                "arial.ttf",
                "NotoSansSC-Regular.ttf"
            ]
        }).then(() => {
            console.log("Aspose.Cells initialized");
        });

        document.getElementById('runExample').addEventListener('click', async () => {
            const fileInput = document.getElementById('fileInput');
            if (!fileInput.files.length) {
                document.getElementById('result').innerHTML = '<p style="color: red;">Please select an Excel file.</p>';
                return;
            }

            const file = fileInput.files[0];
            const arrayBuffer = await file.arrayBuffer();

            // Opening the Excel file through the file stream
            const workbook = new Workbook(new Uint8Array(arrayBuffer));

            // Get the designer chart in the second sheet.
            const sheet = workbook.worksheets.get(1);
            const chart = sheet.charts.get(0);

            // Add a new textbox to the chart.
            const textbox0 = chart.shapes.addTextBoxInChart(100, 1100, 350, 2550);

            // Fill the text.
            textbox0.text = "Sales By Region";

            // Get the textbox text frame.
            // const textframe0 = textbox0.textFrame;

            // Set the textbox to adjust it according to its contents.
            // textframe0.autoSize = true;

            // Set the font color.
            textbox0.font.color = AsposeCells.Color.Maroon;

            // Set the font to bold.
            textbox0.font.isBold = true;

            // Set the font size.
            textbox0.font.size = 14;

            // Set font attribute to italic.
            textbox0.font.isItalic = true;

            // Get the fill format of the textbox.
            const fillformat = textbox0.fill;

            // Get the line format type of the textbox.
            const lineformat = textbox0.line;

            // Set the line weight.
            lineformat.weight = 2;

            // Set the dash style to solid.
            lineformat.dashStyle = AsposeCells.MsoLineDashStyle.Solid;

            // Save the excel file.
            const outputData = workbook.save(SaveFormat.Excel97To2003);
            const blob = new Blob([outputData]);
            const downloadLink = document.getElementById('downloadLink');
            downloadLink.href = URL.createObjectURL(blob);
            downloadLink.download = 'chart.out.xls';
            downloadLink.style.display = 'block';
            downloadLink.textContent = 'Download Modified Excel File';

            document.getElementById('result').innerHTML = '<p style="color: green;">Operation completed successfully! Click the download link to get the modified file.</p>';
        });
    </script>
</html>

チャートに画像を追加する

Aspose.Cellsを使用すると、チャートに画像を挿入することができます。たとえば、チャートやその内容を強調したり、意味を追加するために画像を追加したり、ブランドのイメージファイルを挿入することができます。

ShapeCollection クラスは、画像オブジェクトをチャートに追加するために使用されるaddPictureInChart(number, number, Uint8Array, number, number)メソッドを提供します。以下は、メソッドに使用されるパラメータのリストです。

top – 画像の上部左隅からの垂直オフセット、チャートエリアの1/4000単位で指定します。
left – 画像の上部左隅からの水平オフセット、チャートエリアの1/4000単位で指定します。
stream – 画像データを含むストリームオブジェクト。
widthScale – 画像幅のスケール、パーセンテージ値。
heightScale – 画像の高さのスケール、パーセンテージ値。

メソッドはPicture オブジェクトを返します。Picture クラスはチャート内の画像オブジェクトを表します。

下の例は、チャートに画像を追加する方法を示しています。この例では、以前のデザイナーファイル（exp_piechart.xls）を使用し、その中にチャートが含まれています。このファイルを使用してチャートに画像を挿入します。以下は、チャートに画像を追加するための元のコードです。

<!DOCTYPE html>
<html>
    <head>
        <title>Aspose.Cells Example - Add Picture to Chart</title>
    </head>
    <body>
        <h1>Add Picture to Chart Example</h1>
        <p>Select an Excel file and an image to add to the first chart in the first worksheet.</p>
        <input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
        <input type="file" id="imageInput" accept="image/*" />
        <button id="runExample">Run Example</button>
        <a id="downloadLink" style="display: none;">Download Result</a>
        <div id="result"></div>
    </body>

    <script src="aspose.cells.js.min.js"></script>
    <script type="text/javascript">
        const { Workbook, SaveFormat } = AsposeCells;

        AsposeCells.onReady({
            license: "/lic/aspose.cells.enc",
            fontPath: "/fonts/",
            fontList: [
                "arial.ttf",
                "NotoSansSC-Regular.ttf"
            ]
        }).then(() => {
            console.log("Aspose.Cells initialized");
        });

        document.getElementById('runExample').addEventListener('click', async () => {
            const fileInput = document.getElementById('fileInput');
            const imageInput = document.getElementById('imageInput');
            if (!fileInput.files.length || !imageInput.files.length) {
                document.getElementById('result').innerHTML = '<p style="color: red;">Please select an Excel file and an image file.</p>';
                return;
            }

            const file = fileInput.files[0];
            const imageFile = imageInput.files[0];

            const arrayBuffer = await file.arrayBuffer();
            const imageBuffer = await imageFile.arrayBuffer();

            // Instantiating a Workbook object from the uploaded Excel file
            const workbook = new Workbook(new Uint8Array(arrayBuffer));

            // Get the designer chart in the first sheet.
            const sheet = workbook.worksheets.get(0);
            const chart = sheet.charts.get(0);

            // Add a new picture to the chart.
            const pic0 = chart.shapes.addPictureInChart(50, 50, new Uint8Array(imageBuffer), 40, 40);

            // Get the lineformat type of the picture.
            const lineformat = pic0.line;

            // Set the dash style.
            lineformat.dashStyle = AsposeCells.MsoLineDashStyle.Solid;

            // Set the line weight.
            lineformat.weight = 4;

            // Save the modified Excel file and provide a download link.
            const outputData = workbook.save(SaveFormat.Excel97To2003);
            const blob = new Blob([outputData]);
            const downloadLink = document.getElementById('downloadLink');
            downloadLink.href = URL.createObjectURL(blob);
            downloadLink.download = 'chart.out.xls';
            downloadLink.style.display = 'block';
            downloadLink.textContent = 'Download Modified Excel File';

            document.getElementById('result').innerHTML = '<p style="color: green;">Picture added to chart successfully! Click the download link to get the modified file.</p>';
        });
    </script>
</html>

チャートにチェックボックスを追加する

Aspose.Cellsを使用すると、MsoDrawingType列挙型を使用して、チャートシートにチェックボックスを挿入することができます。以下の例では、チャートシートにチェックボックスを追加する方法を示しています。

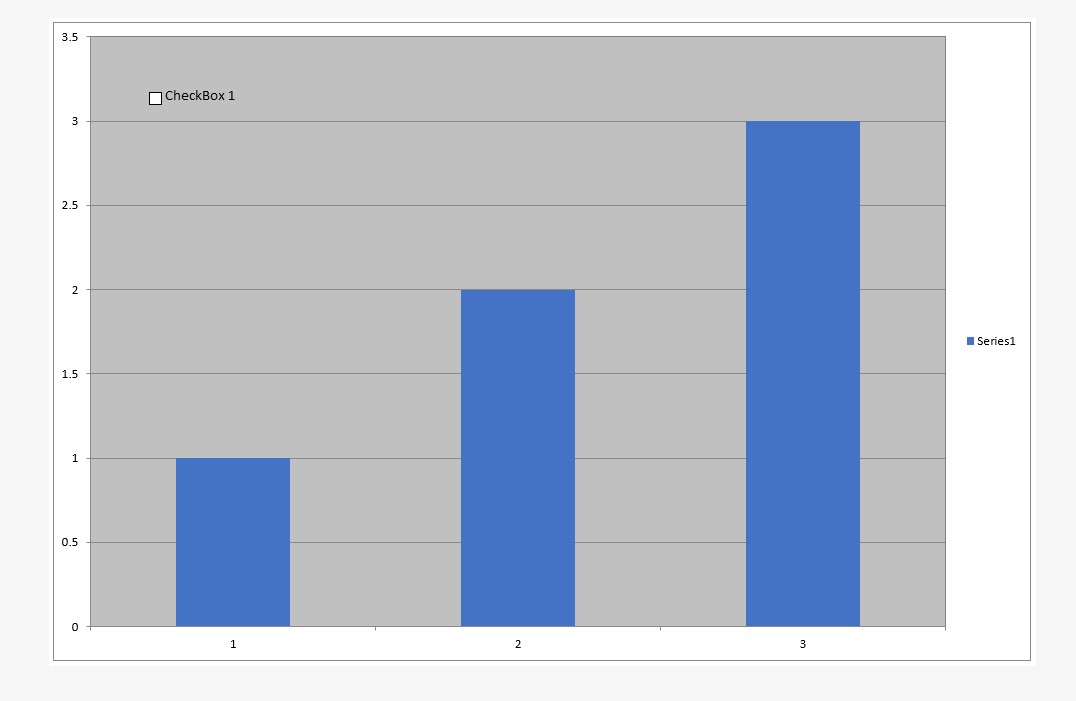

次の画像は、出力ファイルに含まれるチャートシートにチェックボックスが表示されています。

todo:image_alt_text

次のコードスニペットによって生成された出力ファイルが添付されています。

<!DOCTYPE html>
<html>
    <head>
        <title>Insert Checkbox in Chart Sheet Example</title>
        <meta charset="utf-8" />
        <style>
            body { font-family: Arial, sans-serif; margin: 20px; }
            #downloadLink { display: none; margin-top: 10px; display: inline-block; }
            #result p { margin: 8px 0; }
        </style>
    </head>
    <body>
        <h1>Insert Checkbox in Chart Sheet Example</h1>
        <input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
        <button id="runExample">Run Example</button>
        <a id="downloadLink">Download Result</a>
        <div id="result"></div>
    </body>

    <script src="aspose.cells.js.min.js"></script>
    <script type="text/javascript">
        const { Workbook, SaveFormat } = AsposeCells;

        AsposeCells.onReady({
            license: "/lic/aspose.cells.enc",
            fontPath: "/fonts/",
            fontList: [
                "arial.ttf",
                "NotoSansSC-Regular.ttf"
            ]
        }).then(() => {
            console.log("Aspose.Cells initialized");
        });

        document.getElementById('runExample').addEventListener('click', async () => {
            const resultDiv = document.getElementById('result');
            resultDiv.innerHTML = '';
            // This example creates a new workbook and inserts a chart sheet with a checkbox in the chart.
            // The file input is optional for this example (a new workbook is created regardless).

            // Instantiating a Workbook object
            const workbook = new Workbook();

            // Adding a chart sheet to the workbook
            const index = workbook.worksheets.add(AsposeCells.SheetType.Chart);

            // Access the newly added chart sheet
            const sheet = workbook.worksheets.get(index);

            // Add a floating column chart to the chart sheet
            sheet.charts.addFloatingChart(AsposeCells.ChartType.Column, 0, 0, 1024, 960);

            // Add nSeries to the chart (single series with values 1,2,3)
            sheet.charts.get(0).nSeries.add("{1,2,3}", false);

            // Add checkbox to the chart
            sheet.charts.get(0).shapes.addShapeInChart(AsposeCells.MsoDrawingType.CheckBox, AsposeCells.PlacementType.Move, 400, 400, 1000, 600);

            // Set text of the checkbox shape
            sheet.charts.get(0).shapes.get(0).text = "CheckBox 1";

            // Save the workbook to XLSX format and provide a download link
            const outputData = workbook.save(SaveFormat.Xlsx);
            const blob = new Blob([outputData], { type: "application/vnd.openxmlformats-officedocument.spreadsheetml.sheet" });
            const downloadLink = document.getElementById('downloadLink');
            downloadLink.href = URL.createObjectURL(blob);
            downloadLink.download = 'InsertCheckboxInChartSheet_out.xlsx';
            downloadLink.style.display = 'inline-block';
            downloadLink.textContent = 'Download Excel File';

            resultDiv.innerHTML = '<p style="color: green;">Chart sheet with checkbox created successfully! Click the download link to get the file.</p>';
        });
    </script>
</html>
