JavaScript経由のC++でチャートデータをフィルタリングする三つの方法

1. チャートからシリーズをフィルタリングする

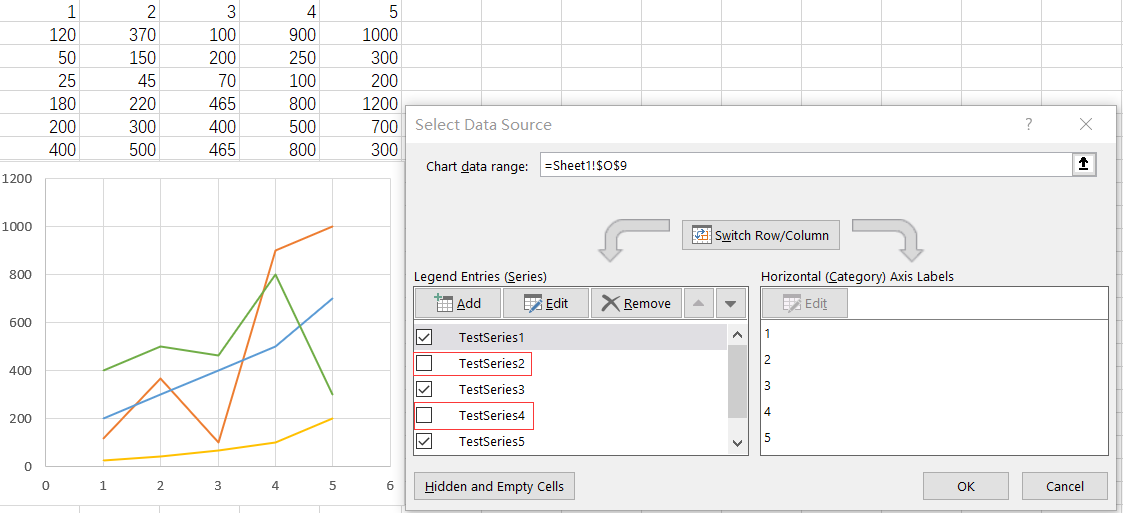

Excelでチャートからシリーズをフィルタリングする手順

Excelでは、特定の系列をフィルタリングして、その系列をチャートに表示しないようにすることができます。元のチャートは図1に示されています。ただし、Testseries2とTestseries4をフィルターアウトすると、チャートは図2のように表示されます。

C++経由のAspose.Cells for JavaScriptで、サンプルのようなファイルのTestseries2とTestseries4を除外するフィルタリング操作を行う方法を示します。選択されたすべての系列を格納する二つのリスト（Chart.nSeries）も作成します。

todo:image_alt_text

todo:image_alt_text

サンプルコード

次のサンプルコードは、サンプルExcelファイルを読み込みます。

<!DOCTYPE html>
<html>
    <head>
        <title>Aspose.Cells Example</title>
    </head>
    <body>
        <h1>Series Filter Example</h1>
        <input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
        <button id="runExample">Run Example</button>
        <a id="downloadLink" style="display: none;">Download Result</a>
        <div id="result"></div>
    </body>

    <script src="aspose.cells.js.min.js"></script>
    <script type="text/javascript">
        const { Workbook, SaveFormat } = AsposeCells;

        AsposeCells.onReady({
            license: "/lic/aspose.cells.enc",
            fontPath: "/fonts/",
            fontList: [
                "arial.ttf",
                "NotoSansSC-Regular.ttf"
            ]
        }).then(() => {
            console.log("Aspose.Cells initialized");
        });

        document.getElementById('runExample').addEventListener('click', async () => {
            const fileInput = document.getElementById('fileInput');
            if (!fileInput.files.length) {
                document.getElementById('result').innerHTML = '<p style="color: red;">Please select an Excel file.</p>';
                return;
            }

            const file = fileInput.files[0];
            const arrayBuffer = await file.arrayBuffer();
            // Instantiate workbook from uploaded file
            const workbook = new Workbook(new Uint8Array(arrayBuffer));

            // Access first worksheet and chart
            const worksheet = workbook.worksheets.get(0);
            const chart = worksheet.charts.get("Chart 1");

            // Get filtered series list and visible series list
            const nSeriesFiltered = chart.filteredNSeries;
            const nSeries = chart.nSeries;

            // Initial counts
            const initialFilteredCount = nSeriesFiltered.count;
            const initialVisibleCount = nSeries.count;

            console.log("Filtered Series count: " + initialFilteredCount);
            console.log("Visible Series count: " + initialVisibleCount);

            // Process from the end to the beginning - mark series as filtered
            nSeries.get(1).isFiltered = true;
            nSeries.get(0).isFiltered = true;

            // Counts after filtering
            const afterFilteredCount = nSeriesFiltered.count;
            const afterVisibleCount = nSeries.count;

            console.log("Filtered Series count: " + afterFilteredCount);
            console.log("Visible Series count: " + afterVisibleCount);

            // Save the modified workbook and provide download link
            const outputData = workbook.save(SaveFormat.Xlsx);
            const blob = new Blob([outputData]);
            const downloadLink = document.getElementById('downloadLink');
            downloadLink.href = URL.createObjectURL(blob);
            downloadLink.download = 'seriesFiltered-out.xlsx';
            downloadLink.style.display = 'block';
            downloadLink.textContent = 'Download Modified Excel File';

            // Re-open the saved workbook from the in-memory output to validate counts
            const reopenedWorkbook = new Workbook(outputData);
            const reopenedWorksheet = reopenedWorkbook.worksheets.get(0);
            const reopenedChart = reopenedWorksheet.charts.get("Chart 1");
            const reopenedFiltered = reopenedChart.filteredNSeries;
            const reopenedVisible = reopenedChart.nSeries;

            const reopenedFilteredCount = reopenedFiltered.count;
            const reopenedVisibleCount = reopenedVisible.count;

            console.log("Filtered Series count: " + reopenedFilteredCount);
            console.log("Visible Series count: " + reopenedVisibleCount);

            // Display results to user
            document.getElementById('result').innerHTML =
                `<p style="color: green;">Initial - Filtered Series count: ${initialFilteredCount}, Visible Series count: ${initialVisibleCount}</p>` +
                `<p style="color: green;">After Marking - Filtered Series count: ${afterFilteredCount}, Visible Series count: ${afterVisibleCount}</p>` +
                `<p style="color: green;">After Reopen - Filtered Series count: ${reopenedFilteredCount}, Visible Series count: ${reopenedVisibleCount}</p>`;
        });
    </script>
</html>

2. データをフィルターし、グラフを変更します

データをフィルタリングすると、多くのデータを扱うグラフのフィルター操作が便利になります。データをフィルターすると、グラフも変わります。ただし、フィルター後はグラフが画面から消えないようにする必要があります。フィルターを適用すると、隠された行ができ、その状態ではグラフも隠された行に配置されることがあります。

todo:image_alt_text

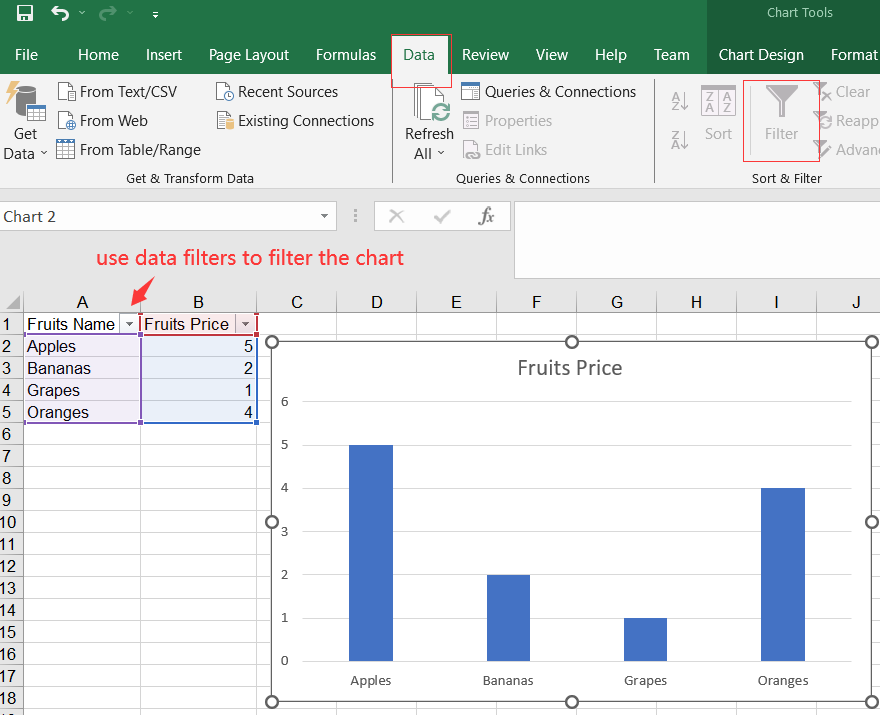

Excelでチャートを変更するデータフィルターの使用手順

  1. データ範囲の内側をクリックします。
  2. データ タブをクリックし、フィルターを選択してフィルターをオンにします。 ヘッダー行にはドロップダウン矢印が表示されます。
  3. 挿入 タブに移動し、列のチャートを選択して、チャートを作成します。
  4. 今、データをドロップダウン矢印を使用してフィルタリングします。 チャートフィルターは使用しないでください。

サンプルコード

次のサンプルコードは、Aspose.Cellsを使用した同じ機能を示しています。

<!DOCTYPE html>
<html>
    <head>
        <title>Aspose.Cells Example</title>
    </head>
    <body>
        <h1>Autofilter and Chart Example</h1>
        <input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
        <button id="runExample">Run Example</button>
        <a id="downloadLink" style="display: none;">Download Result</a>
        <a id="imageDownloadLink" style="display: none; margin-left: 10px;">Download Chart Image</a>
        <div id="result"></div>
    </body>

    <script src="aspose.cells.js.min.js"></script>
    <script type="text/javascript">
        const { Workbook, SaveFormat } = AsposeCells;

        AsposeCells.onReady({
            license: "/lic/aspose.cells.enc",
            fontPath: "/fonts/",
            fontList: [
                "arial.ttf",
                "NotoSansSC-Regular.ttf"
            ]
        }).then(() => {
            console.log("Aspose.Cells initialized");
        });

        document.getElementById('runExample').addEventListener('click', async () => {
            const fileInput = document.getElementById('fileInput');
            const resultDiv = document.getElementById('result');
            const downloadLink = document.getElementById('downloadLink');
            const imageDownloadLink = document.getElementById('imageDownloadLink');

            if (!fileInput.files.length) {
                resultDiv.innerHTML = '<p style="color: red;">Please select an Excel file.</p>';
                return;
            }

            // Ensure Aspose.Cells is initialized
            await AsposeCells.onReady();

            const file = fileInput.files[0];
            const arrayBuffer = await file.arrayBuffer();

            // Instantiate workbook from uploaded file
            const workbook = new Workbook(new Uint8Array(arrayBuffer));

            // Access the worksheet named "Sheet1"
            const sheet = workbook.worksheets.get("Sheet1");

            // Add data into detail cells
            sheet.cells.get(0, 0).putValue("Fruits Name");
            sheet.cells.get(0, 1).putValue("Fruits Price");
            sheet.cells.get(1, 0).putValue("Apples");
            sheet.cells.get(2, 0).putValue("Bananas");
            sheet.cells.get(3, 0).putValue("Grapes");
            sheet.cells.get(4, 0).putValue("Oranges");
            sheet.cells.get(1, 1).putValue(5);
            sheet.cells.get(2, 1).putValue(2);
            sheet.cells.get(3, 1).putValue(1);
            sheet.cells.get(4, 1).putValue(4);

            // Add a chart to the worksheet
            const chartIndex = sheet.charts.add(AsposeCells.ChartType.Column, 7, 7, 15, 15);
            const chart = sheet.charts.get(chartIndex);

            // Set data range (converted from setChartDataRange -> chartDataRange property)
            chart.chartDataRange = "A1:B5";

            // Set AutoFilter range (converted from setRange -> range property)
            sheet.autoFilter.range = "A1:B5";

            // Add filters for a filter column.
            sheet.autoFilter.addFilter(0, "Bananas");
            sheet.autoFilter.addFilter(0, "Oranges");

            // Apply the filters
            sheet.autoFilter.refresh();

            // Export chart image (returns image data)
            const imageData = chart.toImage("Autofilter.png");

            // Save the modified workbook
            const outputData = workbook.save(SaveFormat.Xlsx);

            // Prepare Excel download link
            const blob = new Blob([outputData]);
            downloadLink.href = URL.createObjectURL(blob);
            downloadLink.download = 'Autofilter.xlsx';
            downloadLink.style.display = 'inline-block';
            downloadLink.textContent = 'Download Excel File';

            // Prepare image download link if image data exists
            if (imageData) {
                const imgBlob = new Blob([imageData], { type: 'image/png' });
                imageDownloadLink.href = URL.createObjectURL(imgBlob);
                imageDownloadLink.download = 'Autofilter.png';
                imageDownloadLink.style.display = 'inline-block';
                imageDownloadLink.textContent = 'Download Chart Image';
            } else {
                imageDownloadLink.style.display = 'none';
            }

            resultDiv.innerHTML = '<p style="color: green;">Operation completed successfully! Use the download links to get the modified files.</p>';
        });
    </script>
</html>

3. テーブルを使用してデータをフィルターし、グラフを変更します

テーブルを使用することは、範囲を使用する方法2と似ていますが、テーブルには範囲よりも優れた点があります。 テーブルに範囲を変更してデータを追加すると、チャートが自動的に更新されます。 範囲の場合、データソースを変更する必要があります。

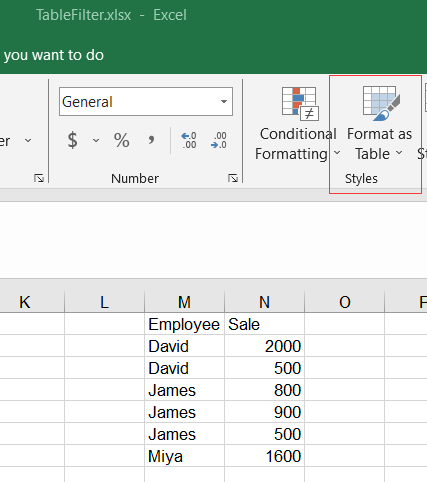

Excelでテーブルとしてフォーマット

データ内をクリックし、CTRL + T を使用するか、ホーム タブ、テーブルの書式設定 を使用します。

todo:image_alt_text

サンプルコード

次のサンプルコードは、サンプルExcelファイルを読み込み、Aspose.Cellsを使用した同じ機能を示しています。

<!DOCTYPE html>
<html>
    <head>
        <title>Aspose.Cells Example</title>
    </head>
    <body>
        <h1>Example Title</h1>
        <input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
        <button id="runExample">Run Example</button>
        <a id="downloadLink" style="display: none;">Download Result</a>
        <a id="downloadLinkBefore" style="display: none;">Download Before Image</a>
        <a id="downloadLinkAfter" style="display: none;">Download After Image</a>
        <div id="result"></div>
    </body>

    <script src="aspose.cells.js.min.js"></script>
    <script type="text/javascript">
        const { Workbook, SaveFormat } = AsposeCells;

        AsposeCells.onReady({
            license: "/lic/aspose.cells.enc",
            fontPath: "/fonts/",
            fontList: [
                "arial.ttf",
                "NotoSansSC-Regular.ttf"
            ]
        }).then(() => {
            console.log("Aspose.Cells initialized");
        });

        document.getElementById('runExample').addEventListener('click', async () => {
            const fileInput = document.getElementById('fileInput');
            if (!fileInput.files.length) {
                document.getElementById('result').innerHTML = '<p style="color: red;">Please select an Excel file.</p>';
                return;
            }

            const file = fileInput.files[0];
            const arrayBuffer = await file.arrayBuffer();

            // Instantiating a Workbook object from uploaded file
            const workbook = new Workbook(new Uint8Array(arrayBuffer));

            // Access first worksheet
            const sheet = workbook.worksheets.get(0);

            // Access the instance of the newly added chart
            const chartIndex = sheet.charts.add(AsposeCells.ChartType.Column, 7, 7, 15, 15);
            const chart = sheet.charts.get(chartIndex);

            // Set data range (converted from setter to property)
            chart.chartDataRange = { range: "A1:B7", isVertical: true };

            // Convert the chart to image (before)
            const beforeImageData = chart.toImage(SaveFormat.Png);
            const beforeBlob = new Blob([beforeImageData]);
            const beforeLink = document.getElementById('downloadLinkBefore');
            beforeLink.href = URL.createObjectURL(beforeBlob);
            beforeLink.download = 'TableFilters.before.png';
            beforeLink.style.display = 'block';
            beforeLink.textContent = 'Download Chart Before Image';

            // Add a new List Object to the worksheet
            const listObjectIndex = sheet.listObjects.add("A1", "B7", true);
            const listObject = sheet.listObjects.get(listObjectIndex);

            // Add default style to the table
            listObject.tableStyleType = AsposeCells.TableStyleType.TableStyleMedium10;

            // Show Total
            listObject.showTotals = false;

            // Add filters for a filter column.
            listObject.autoFilter.addFilter(0, "James");

            // Apply the filters
            listObject.autoFilter.refresh();

            // After adding new value the chart will change
            listObject.putCellValue(7, 0, "Me");
            listObject.putCellValue(7, 1, 1000);

            // Check the changed images (after)
            const afterImageData = chart.toImage(SaveFormat.Png);
            const afterBlob = new Blob([afterImageData]);
            const afterLink = document.getElementById('downloadLinkAfter');
            afterLink.href = URL.createObjectURL(afterBlob);
            afterLink.download = 'TableFilters.after.png';
            afterLink.style.display = 'block';
            afterLink.textContent = 'Download Chart After Image';

            // Saving the Excel file
            const outputData = workbook.save(SaveFormat.Xlsx);
            const blob = new Blob([outputData]);
            const downloadLink = document.getElementById('downloadLink');
            downloadLink.href = URL.createObjectURL(blob);
            downloadLink.download = 'TableFilter.out.xlsx';
            downloadLink.style.display = 'block';
            downloadLink.textContent = 'Download Excel File';

            document.getElementById('result').innerHTML = '<p style="color: green;">Operation completed successfully! Use the download links to get the result files.</p>';
        });
    </script>
</html>
