Node.jsとC++を使用したツリーマップチャートの作成方法

可能な使用シナリオ

ツリーマップチャートは、データを階層ビューで表し、店舗の売れ筋商品などのパターンを簡単に把握できます。ツリーのブランチは長方形で表され、各サブブランチは小さな長方形として表示されます。ツリーマップチャートは、色と近接性でカテゴリを表示し、他のチャートタイプでは難しい大量のデータを簡単に表示できます。

ツリーマップチャート

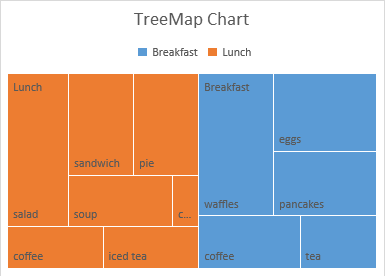

以下のコードを実行すると、下記のツリーマップチャートが表示されます。

サンプルコード

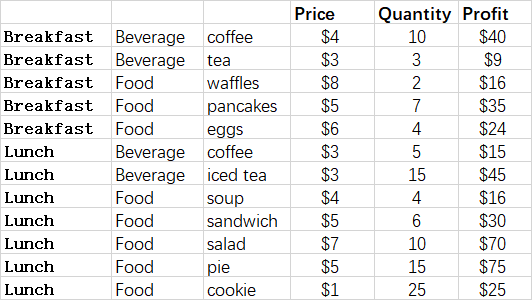

下記のサンプルコードは、サンプルExcelファイルを読み込み、出力Excelファイルを生成します。

const path = require("path");
const AsposeCells = require("aspose.cells.node");

// The path to the documents directory.
const dataDir = path.join(__dirname, "data");
const filePath = path.join(dataDir, "treemap.xlsx");
// Create an instance of Workbook
const workbook = new AsposeCells.Workbook(filePath);
// Access the first worksheet
const worksheet = workbook.getWorksheets().get(0);
// Add a Treemap chart
const pieIdx = worksheet.getCharts().add(AsposeCells.ChartType.Treemap, 5, 6, 20, 12);
// Retrieve the Chart object
const chart = worksheet.getCharts().get(pieIdx);
// Set the legend can be showed
chart.setShowLegend(true);
// Set the chart title name
chart.getTitle().setText("TreeMap Chart");
// Add series data range(D2:D13,actually)
chart.getNSeries().add("D2:F13", true);
// Set category data(A2:A13 is incorrect )
chart.getNSeries().setCategoryData("A2:C13");
// Show the DataLabels with category names
chart.getNSeries().get(0).getDataLabels().setShowCategoryName(true);
// Fill the PlotArea area with nothing
chart.getPlotArea().getArea().getFillFormat().setFillType(AsposeCells.FillType.None);
// Save the Excel file
workbook.save("out.xlsx");
