Node.js経由でC++を使ったチャートデータのフィルタリングに関する3つの方法
1. チャートからシリーズをフィルタリングする
Excelでチャートからシリーズをフィルタリングする手順

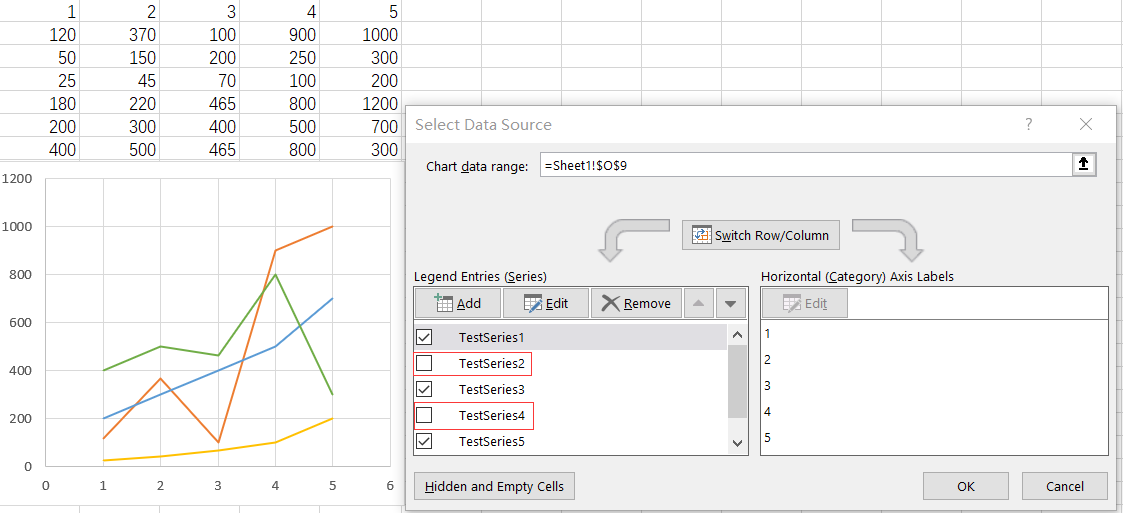

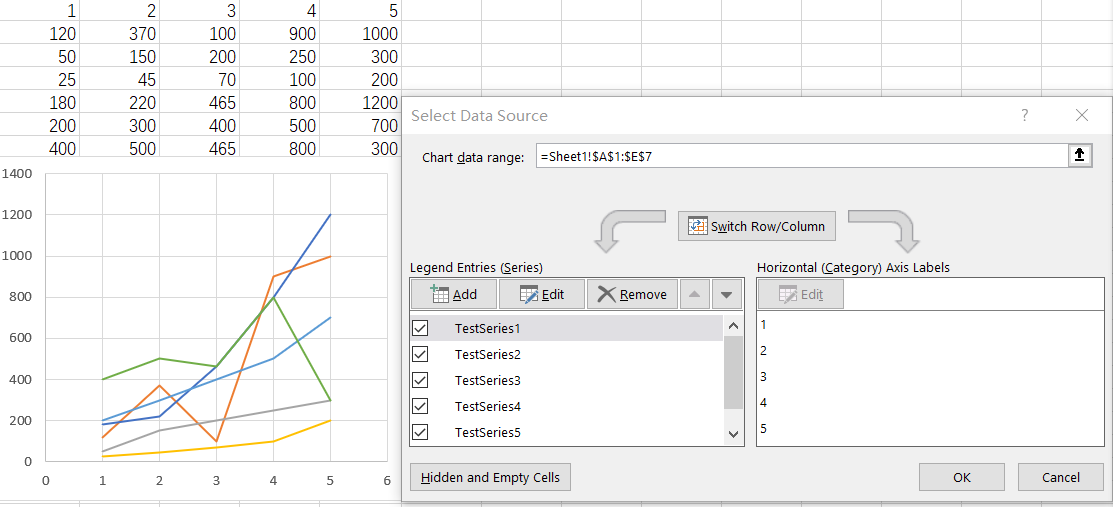

Excelでは、特定の系列をフィルタリングして、その系列をチャートに表示しないようにすることができます。元のチャートは図1に示されています。ただし、Testseries2とTestseries4をフィルターアウトすると、チャートは図2のように表示されます。
Aspose.Cells for Node.js via C++では、同様の操作を行うことができます。
サンプルファイル(seriesFiltered.xlsx)のように、Testseries2とTestseries4を除外するには、次のコードを実行します。また、選択したすべてのシリーズを格納するリスト([Chart.getNSeries()](https://reference.aspose.com/cells/nodejs-cpp/chart/#getNSeries--))も維持します。
サンプルコード
次のサンプルコードは、サンプルExcelファイルを読み込みます。
const path = require("path");
const AsposeCells = require("aspose.cells.node");
// The path to the documents directory.
const dataDir = path.join(__dirname, "data");
const filePath = path.join(dataDir, "seriesFiltered.xlsx");
// Create an instance of existing Workbook
let workbook = new AsposeCells.Workbook(filePath);
// Get filtered series list
let nSeriesFiltered = workbook.getWorksheets().get(0).getCharts().get("Chart 1").getFilteredNSeries();
// Get selected series list
let nSeries = workbook.getWorksheets().get(0).getCharts().get("Chart 1").getNSeries();
// Should be 0
console.log("Filtered Series count: " + nSeriesFiltered.getCount());
// Should be 6
console.log("Visible Series count: " + nSeries.getCount());
// Process from the end to the beginning
nSeries.get(1).setIsFiltered(true);
nSeries.get(0).setIsFiltered(true);
// Should be 2
console.log("Filtered Series count: " + nSeriesFiltered.getCount());
// Should be 4
console.log("Visible Series count: " + nSeries.getCount());
workbook.save("seriesFiltered-out.xlsx");
workbook = new AsposeCells.Workbook("seriesFiltered-out.xlsx");
// Should be 2
console.log("Filtered Series count: " + nSeriesFiltered.getCount());
// Should be 4
console.log("Visible Series count: " + nSeries.getCount());
2. データをフィルターし、グラフを変更します
データをフィルタリングすると、多くのデータを扱うグラフのフィルター操作が便利になります。データをフィルターすると、グラフも変わります。ただし、フィルター後はグラフが画面から消えないようにする必要があります。フィルターを適用すると、隠された行ができ、その状態ではグラフも隠された行に配置されることがあります。

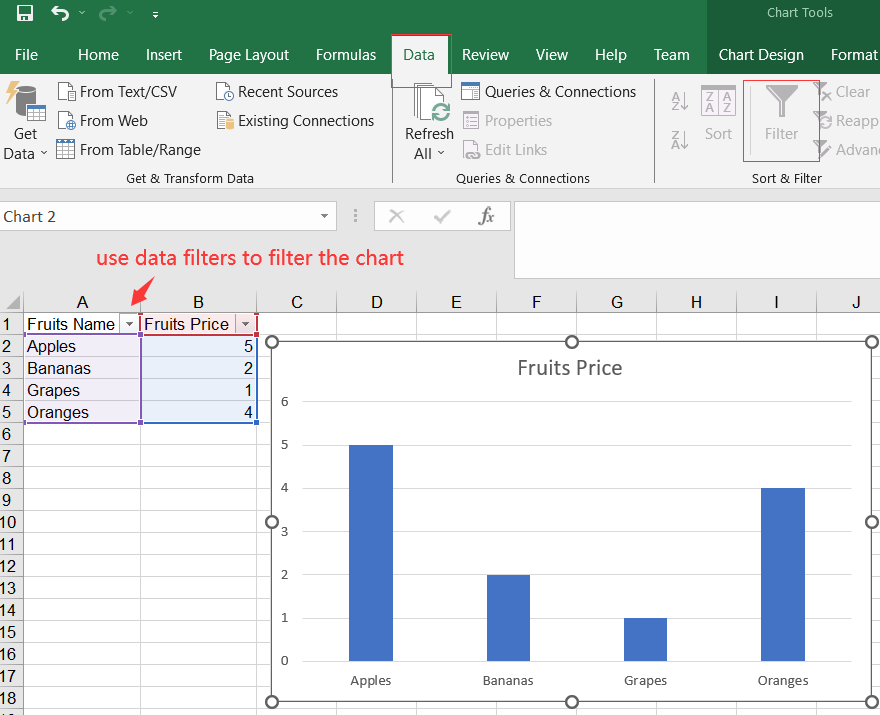

Excelでチャートを変更するデータフィルターの使用手順
- データ範囲の内側をクリックします。
- データ タブをクリックし、フィルターを選択してフィルターをオンにします。 ヘッダー行にはドロップダウン矢印が表示されます。
- 挿入 タブに移動し、列のチャートを選択して、チャートを作成します。
- 今、データをドロップダウン矢印を使用してフィルタリングします。 チャートフィルターは使用しないでください。
サンプルコード
次のサンプルコードは、Aspose.Cellsを使用した同じ機能を示しています。
const path = require("path");
const AsposeCells = require("aspose.cells.node");
// The path to the documents directory.
const dataDir = path.join(__dirname, "data");
const filePath = path.join(dataDir, "sample.xlsx");
// Loads the workbook which contains hidden external links
const workbook = new AsposeCells.Workbook(filePath);
// Create an instance of Worksheet
const sheet = workbook.getWorksheets().get("Sheet1");
// Add data into details cells.
sheet.getCells().get(0, 0).putValue("Fruits Name");
sheet.getCells().get(0, 1).putValue("Fruits Price");
sheet.getCells().get(1, 0).putValue("Apples");
sheet.getCells().get(2, 0).putValue("Bananas");
sheet.getCells().get(3, 0).putValue("Grapes");
sheet.getCells().get(4, 0).putValue("Oranges");
sheet.getCells().get(1, 1).putValue(5);
sheet.getCells().get(2, 1).putValue(2);
sheet.getCells().get(3, 1).putValue(1);
sheet.getCells().get(4, 1).putValue(4);
// Add a chart to the worksheet
const chartIndex = sheet.getCharts().add(AsposeCells.ChartType.Column, 7, 7, 15, 15);
// Access the instance of the newly added chart
const chart = sheet.getCharts().get(chartIndex);
// Set data range
chart.setChartDataRange("A1:B5", true);
// Set AutoFilter range
sheet.getAutoFilter().setRange("A1:B5");
// Add filters for a filter column.
sheet.getAutoFilter().addFilter(0, "Bananas");
sheet.getAutoFilter().addFilter(0, "Oranges");
// Apply the filters
sheet.getAutoFilter().refresh();
chart.toImage("Autofilter.png");
workbook.save("Autofilter.xlsx");
3. テーブルを使用してデータをフィルターし、グラフを変更します
テーブルを使用することは、範囲を使用する方法2と似ていますが、テーブルには範囲よりも優れた点があります。 テーブルに範囲を変更してデータを追加すると、チャートが自動的に更新されます。 範囲の場合、データソースを変更する必要があります。

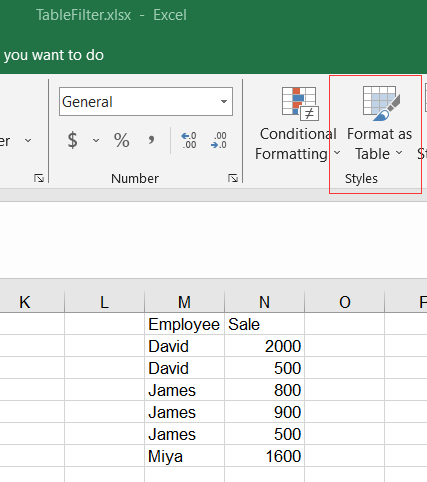

Excelでテーブルとしてフォーマット
データ内をクリックし、CTRL + T を使用するか、ホーム タブ、テーブルの書式設定 を使用します。
サンプルコード
次のサンプルコードは、サンプルExcelファイルを読み込み、Aspose.Cellsを使用した同じ機能を示しています。
const path = require("path");
const AsposeCells = require("aspose.cells.node");
// The path to the documents directory.
const dataDir = path.join(__dirname, "data");
const filePath = path.join(dataDir, "TableFilters.xlsx");
// Create a workbook.
const workbook = new AsposeCells.Workbook(filePath);
// Access first worksheet
const sheet = workbook.getWorksheets().get(0);
// Access the instance of the newly added chart
const chartIndex = sheet.getCharts().add(AsposeCells.ChartType.Column, 7, 7, 15, 15);
const chart = sheet.getCharts().get(chartIndex);
// Set data range
chart.setChartDataRange("A1:B7", true);
// Convert the chart to image
chart.toImage("TableFilters.before.png");
// Add a new List Object to the worksheet
const listObject = sheet.getListObjects().get(sheet.getListObjects().add("A1", "B7", true));
// Add default style to the table
listObject.setTableStyleType(AsposeCells.TableStyleType.TableStyleMedium10);
// Show Total
listObject.setShowTotals(false);
// Add filters for a filter column.
listObject.getAutoFilter().addFilter(0, "James");
// Apply the filters
listObject.getAutoFilter().refresh();
// After adding new value the chart will change
listObject.putCellValue(7, 0, "Me");
listObject.putCellValue(7, 1, 1000);
// Check the changed images
chart.toImage("TableFilters.after.png");
// Saving the Excel file
workbook.save("TableFilter.out.xlsx");
