Former i diagram med JavaScript via C++

Ibland behöver du infoga ritobjekt som etiketter, textrutor, bilder och så vidare i ett diagram. Aspose.Cells kan lägga till kontroller i ett diagram vid körtid.

Lägga till etikettkontroll i diagrammet

Etiketter ger ett sätt att ge information till användarna om innehållet i ett kalkylblad. Aspose.Cells låter dig lägga till och manipulera etiketter även i diagram.

Klassen ShapeCollection tillhandahåller en metod med namnet addLabelInChart(number, number, number, number), som används för att lägga till en etikettkontroll i ett diagram. Nedan finns en lista över de parametrar som används för metoden:

överst – vertikalt avstånd från etiketten till det övre vänstra hörnet i enheter av 1/4000 av diagramområdet.
vänster – det horisontella avståndet från etiketten till det övre vänstra hörnet i enheter av 1/4000 av diagramområdet.
höjd – etikettens höjd, i enheter av 1/4000 av diagramområdet.
bredd – etikettens bredd, i enheter på 1/4000 av diagramområdet.

Metoden returnerar Label-objekt. Klassen Label representerar en etikett i diagrammet. Den har några viktiga medlemmar:

text (egenskap) – specificerar en etiketts bildtext.
fill (egenskap) – specificerar färgfyllningsegenskaper.

Följande exempel visar hur man lägger till en etikett i diagrammet. Exemplet använder en designerfil (exp_piechart.xls) som har ett diagram i den. Vi använder denna fil för att infoga en etikett i diagrammet. Nedan finns den ursprungliga koden för att lägga till en etikett i diagrammet. Följande utdata genereras när koden utförs.

<!DOCTYPE html>
<html>
    <head>
        <title>Add Label In Chart Example</title>
    </head>
    <body>
        <h1>Add Label In Chart Example</h1>
        <input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
        <button id="runExample">Run Example</button>
        <a id="downloadLink" style="display: none;">Download Result</a>
        <div id="result"></div>
    </body>

    <script src="aspose.cells.js.min.js"></script>
    <script type="text/javascript">
        const { Workbook, SaveFormat } = AsposeCells;

        AsposeCells.onReady({
            license: "/lic/aspose.cells.enc",
            fontPath: "/fonts/",
            fontList: [
                "arial.ttf",
                "NotoSansSC-Regular.ttf"
            ]
        }).then(() => {
            console.log("Aspose.Cells initialized");
        });

        document.getElementById('runExample').addEventListener('click', async () => {
            const fileInput = document.getElementById('fileInput');
            if (!fileInput.files.length) {
                document.getElementById('result').innerHTML = '<p style="color: red;">Please select an Excel file.</p>';
                return;
            }

            const file = fileInput.files[0];
            const arrayBuffer = await file.arrayBuffer();

            // Instantiating a Workbook object by opening the Excel file from the uploaded file
            const workbook = new Workbook(new Uint8Array(arrayBuffer));

            // Get the designer chart in the second sheet.
            const sheet = workbook.worksheets.get(1);
            const chart = sheet.charts.get(0);

            // Add a new label to the chart.
            const label = chart.shapes.addLabelInChart(100, 100, 350, 900);

            // Set the caption of the label.
            label.text = "A Label In Chart";

            // Set the Placement Type, the way the Label is attached to the cells.
            label.placement = AsposeCells.PlacementType.FreeFloating;

            // Save the excel file and provide a download link.
            const outputData = workbook.save(SaveFormat.Excel97To2003);
            const blob = new Blob([outputData]);
            const downloadLink = document.getElementById('downloadLink');
            downloadLink.href = URL.createObjectURL(blob);
            downloadLink.download = 'chart.out.xls';
            downloadLink.style.display = 'block';
            downloadLink.textContent = 'Download Modified Excel File';

            document.getElementById('result').innerHTML = '<p style="color: green;">Label added successfully! Click the download link to get the modified file.</p>';
        });
    </script>
</html>

Lägga till textbox-styrenhet i diagrammet

Ett sätt att markera viktig information i en rapport är att använda en textruta. Till exempel, mata in text för att markera företagsnamnet eller för att ange den geografiska regionen med högst försäljning. Klassen ShapeCollection tillhandahåller en metod som heter addTextBoxInChart(number, number, number, number), som används för att lägga till en textruta styrenhet i ett diagram. Följande är parametrarna som används för metoden:

top – det vertikala avståndet från den övre vänstra hörnet i enheter om 1/4000 av diagramområdet.
vänster – den vertikala avvikelsen för textrutan från det övre vänstra hörnet i enheter på 1/4000 av diagramområdet.
höjd – textrutans höjd, i enheter om 1/4000 av diagramområdet.
bredd – textrutans bredd, i enheter om 1/4000 av diagramområdet.

Metoden returnerar TextBox-objekt. Klassen TextBox representerar en textruta i diagrammet.

Följande exempel visar hur man lägger till en textruta i ett diagram. Exemplet använder den tidigare designerfilen (exp_piechart.xls) som har ett diagram i den. Vi använder denna fil för att infoga en textruta i diagrammet för att visa diagramtiteln. Nedan finns den ursprungliga koden för att lägga till en textruta i diagrammet.

<!DOCTYPE html>
<html>
    <head>
        <title>Aspose.Cells Example</title>
    </head>
    <body>
        <h1>Aspose.Cells Example</h1>
        <input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
        <button id="runExample">Run Example</button>
        <a id="downloadLink" style="display: none;">Download Result</a>
        <div id="result"></div>
    </body>

    <script src="aspose.cells.js.min.js"></script>
    <script type="text/javascript">
        const { Workbook, SaveFormat } = AsposeCells;

        AsposeCells.onReady({
            license: "/lic/aspose.cells.enc",
            fontPath: "/fonts/",
            fontList: [
                "arial.ttf",
                "NotoSansSC-Regular.ttf"
            ]
        }).then(() => {
            console.log("Aspose.Cells initialized");
        });

        document.getElementById('runExample').addEventListener('click', async () => {
            const fileInput = document.getElementById('fileInput');
            if (!fileInput.files.length) {
                document.getElementById('result').innerHTML = '<p style="color: red;">Please select an Excel file.</p>';
                return;
            }

            const file = fileInput.files[0];
            const arrayBuffer = await file.arrayBuffer();

            // Opening the Excel file through the file stream
            const workbook = new Workbook(new Uint8Array(arrayBuffer));

            // Get the designer chart in the second sheet.
            const sheet = workbook.worksheets.get(1);
            const chart = sheet.charts.get(0);

            // Add a new textbox to the chart.
            const textbox0 = chart.shapes.addTextBoxInChart(100, 1100, 350, 2550);

            // Fill the text.
            textbox0.text = "Sales By Region";

            // Get the textbox text frame.
            // const textframe0 = textbox0.textFrame;

            // Set the textbox to adjust it according to its contents.
            // textframe0.autoSize = true;

            // Set the font color.
            textbox0.font.color = AsposeCells.Color.Maroon;

            // Set the font to bold.
            textbox0.font.isBold = true;

            // Set the font size.
            textbox0.font.size = 14;

            // Set font attribute to italic.
            textbox0.font.isItalic = true;

            // Get the fill format of the textbox.
            const fillformat = textbox0.fill;

            // Get the line format type of the textbox.
            const lineformat = textbox0.line;

            // Set the line weight.
            lineformat.weight = 2;

            // Set the dash style to solid.
            lineformat.dashStyle = AsposeCells.MsoLineDashStyle.Solid;

            // Save the excel file.
            const outputData = workbook.save(SaveFormat.Excel97To2003);
            const blob = new Blob([outputData]);
            const downloadLink = document.getElementById('downloadLink');
            downloadLink.href = URL.createObjectURL(blob);
            downloadLink.download = 'chart.out.xls';
            downloadLink.style.display = 'block';
            downloadLink.textContent = 'Download Modified Excel File';

            document.getElementById('result').innerHTML = '<p style="color: green;">Operation completed successfully! Click the download link to get the modified file.</p>';
        });
    </script>
</html>

Lägga till bild i diagrammet

Aspose.Cells gör det möjligt att infoga bilder i ett diagram. Till exempel, lägg till en bild för att betona eller ge mer mening åt ett diagram eller dess innehåll, eller infoga en varumärkesbildfil.

Klassen ShapeCollection tillhandahåller en metod som heter addPictureInChart(number, number, Uint8Array, number, number), som används för att lägga till ett bildobjekt i diagrammet. Följande är parametrarna som används för metoden:

top – det vertikala avståndet från den övre vänstra hörnet i enheter om 1/4000 av diagramområdet.
vänster – det vertikala avståndet från den övre vänstra hörnet i enheter om 1/4000 av diagramområdet.
ström – en strömobjekt som innehåller bilddata.
breddskala – bildens breddskala, en procentuell värde.
höjdskala – bildens höjdskala, en procentuell värde.

Metoden returnerar ett Picture-objekt. Klassen Picture representerar en bildobjekt i diagrammet.

Följande exempel visar hur man lägger till en bild i diagrammet. Exemplet använder den tidigare designerfilen (exp_piechart.xls) som har ett diagram i den. Vi använder denna fil för att infoga en bild i diagrammet. Nedan finns den ursprungliga koden för att lägga till en bild i diagrammet.

<!DOCTYPE html>
<html>
    <head>
        <title>Aspose.Cells Example - Add Picture to Chart</title>
    </head>
    <body>
        <h1>Add Picture to Chart Example</h1>
        <p>Select an Excel file and an image to add to the first chart in the first worksheet.</p>
        <input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
        <input type="file" id="imageInput" accept="image/*" />
        <button id="runExample">Run Example</button>
        <a id="downloadLink" style="display: none;">Download Result</a>
        <div id="result"></div>
    </body>

    <script src="aspose.cells.js.min.js"></script>
    <script type="text/javascript">
        const { Workbook, SaveFormat } = AsposeCells;

        AsposeCells.onReady({
            license: "/lic/aspose.cells.enc",
            fontPath: "/fonts/",
            fontList: [
                "arial.ttf",
                "NotoSansSC-Regular.ttf"
            ]
        }).then(() => {
            console.log("Aspose.Cells initialized");
        });

        document.getElementById('runExample').addEventListener('click', async () => {
            const fileInput = document.getElementById('fileInput');
            const imageInput = document.getElementById('imageInput');
            if (!fileInput.files.length || !imageInput.files.length) {
                document.getElementById('result').innerHTML = '<p style="color: red;">Please select an Excel file and an image file.</p>';
                return;
            }

            const file = fileInput.files[0];
            const imageFile = imageInput.files[0];

            const arrayBuffer = await file.arrayBuffer();
            const imageBuffer = await imageFile.arrayBuffer();

            // Instantiating a Workbook object from the uploaded Excel file
            const workbook = new Workbook(new Uint8Array(arrayBuffer));

            // Get the designer chart in the first sheet.
            const sheet = workbook.worksheets.get(0);
            const chart = sheet.charts.get(0);

            // Add a new picture to the chart.
            const pic0 = chart.shapes.addPictureInChart(50, 50, new Uint8Array(imageBuffer), 40, 40);

            // Get the lineformat type of the picture.
            const lineformat = pic0.line;

            // Set the dash style.
            lineformat.dashStyle = AsposeCells.MsoLineDashStyle.Solid;

            // Set the line weight.
            lineformat.weight = 4;

            // Save the modified Excel file and provide a download link.
            const outputData = workbook.save(SaveFormat.Excel97To2003);
            const blob = new Blob([outputData]);
            const downloadLink = document.getElementById('downloadLink');
            downloadLink.href = URL.createObjectURL(blob);
            downloadLink.download = 'chart.out.xls';
            downloadLink.style.display = 'block';
            downloadLink.textContent = 'Download Modified Excel File';

            document.getElementById('result').innerHTML = '<p style="color: green;">Picture added to chart successfully! Click the download link to get the modified file.</p>';
        });
    </script>
</html>

Lägger till kryssruta i diagrammet

Aspose.Cells tillåter dig att infoga kryssrutor i ett diagramblad genom att använda MsoDrawingType-uppräkningen. Följande exempel demonstrerar hur man lägger till en kryssruta i ett diagramblad.

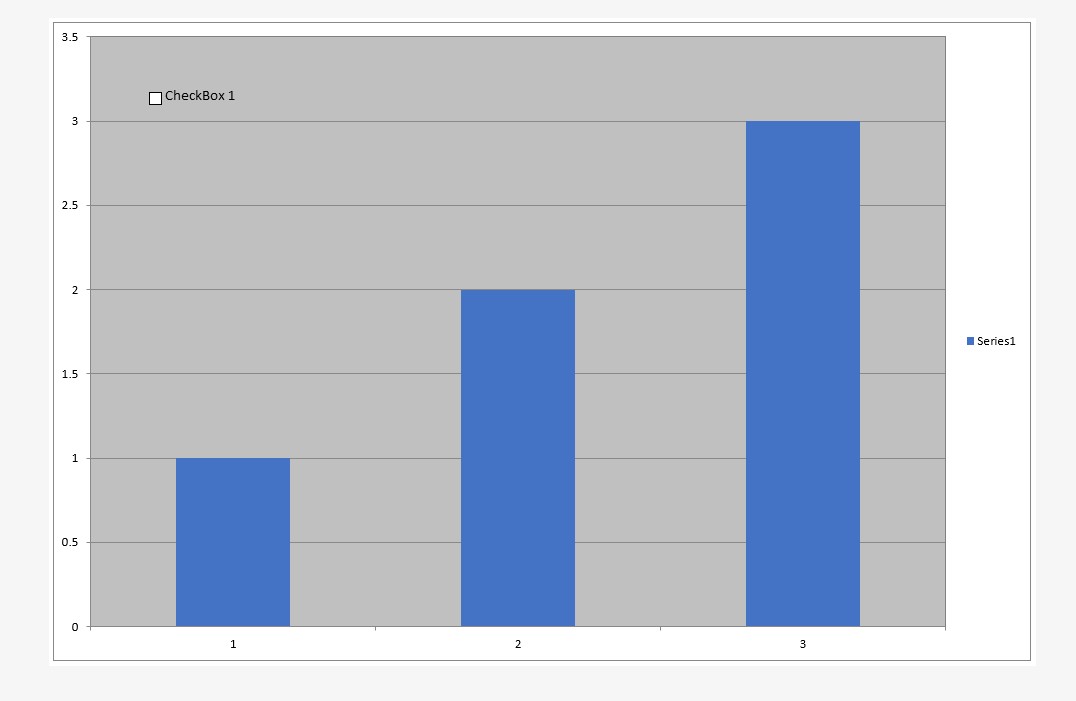

Följande bild visar diagrambladet med kryssrutan i utdatafilen.

todo:image_alt_text

Den utdatafilen som genererats av följande kodsnutt bifogas för din referens.

<!DOCTYPE html>
<html>
    <head>
        <title>Insert Checkbox in Chart Sheet Example</title>
        <meta charset="utf-8" />
        <style>
            body { font-family: Arial, sans-serif; margin: 20px; }
            #downloadLink { display: none; margin-top: 10px; display: inline-block; }
            #result p { margin: 8px 0; }
        </style>
    </head>
    <body>
        <h1>Insert Checkbox in Chart Sheet Example</h1>
        <input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
        <button id="runExample">Run Example</button>
        <a id="downloadLink">Download Result</a>
        <div id="result"></div>
    </body>

    <script src="aspose.cells.js.min.js"></script>
    <script type="text/javascript">
        const { Workbook, SaveFormat } = AsposeCells;

        AsposeCells.onReady({
            license: "/lic/aspose.cells.enc",
            fontPath: "/fonts/",
            fontList: [
                "arial.ttf",
                "NotoSansSC-Regular.ttf"
            ]
        }).then(() => {
            console.log("Aspose.Cells initialized");
        });

        document.getElementById('runExample').addEventListener('click', async () => {
            const resultDiv = document.getElementById('result');
            resultDiv.innerHTML = '';
            // This example creates a new workbook and inserts a chart sheet with a checkbox in the chart.
            // The file input is optional for this example (a new workbook is created regardless).

            // Instantiating a Workbook object
            const workbook = new Workbook();

            // Adding a chart sheet to the workbook
            const index = workbook.worksheets.add(AsposeCells.SheetType.Chart);

            // Access the newly added chart sheet
            const sheet = workbook.worksheets.get(index);

            // Add a floating column chart to the chart sheet
            sheet.charts.addFloatingChart(AsposeCells.ChartType.Column, 0, 0, 1024, 960);

            // Add nSeries to the chart (single series with values 1,2,3)
            sheet.charts.get(0).nSeries.add("{1,2,3}", false);

            // Add checkbox to the chart
            sheet.charts.get(0).shapes.addShapeInChart(AsposeCells.MsoDrawingType.CheckBox, AsposeCells.PlacementType.Move, 400, 400, 1000, 600);

            // Set text of the checkbox shape
            sheet.charts.get(0).shapes.get(0).text = "CheckBox 1";

            // Save the workbook to XLSX format and provide a download link
            const outputData = workbook.save(SaveFormat.Xlsx);
            const blob = new Blob([outputData], { type: "application/vnd.openxmlformats-officedocument.spreadsheetml.sheet" });
            const downloadLink = document.getElementById('downloadLink');
            downloadLink.href = URL.createObjectURL(blob);
            downloadLink.download = 'InsertCheckboxInChartSheet_out.xlsx';
            downloadLink.style.display = 'inline-block';
            downloadLink.textContent = 'Download Excel File';

            resultDiv.innerHTML = '<p style="color: green;">Chart sheet with checkbox created successfully! Click the download link to get the file.</p>';
        });
    </script>
</html>

Fortsatta ämnen

Lägg till WordArt-vattenstämpel på diagram

Hantera titlar på Excel diagram med JavaScript via C++ Hur man skapar aktiekartor med JavaScript via C++
