Hur man skapar ett Sunburst diagram med Node.js via C++

Möjliga användningsscenario

Treemap-diagram är bra för att jämföra proportioner inom hierarkin; dock är treemap-diagram inte bra på att visa hierarkiska nivåer mellan de största kategorierna och varje datapunkt. Ett sunburst-diagram är mycket bättre för att visa detta. Sunburst-diagrammet är idealiskt för att visa hierarkiska data. Varje nivå av hierarkin representeras av en ring eller cirkel, där den innersta cirkeln är toppen av hierarkin. Ett sunburst-diagram utan hierarkiska data (en nivå av kategorier) liknar ett hålkakardiagram. Men ett sunburst-diagram med flera kategorinivåer visar hur de yttre ringarna relaterar till de inre. Sunburst-diagrammet är mest effektivt för att visa hur en ring är uppdelad i dess bidragande delar, medan en annan typ av hierarkiskt diagram, treemap, är idealiskt för att jämföra relativa storlekar.

Solfjäderdiagram

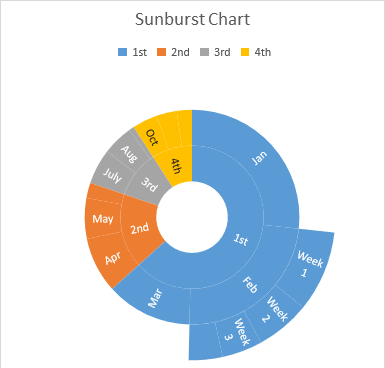

Efter att ha kört koden nedan kommer du att se solfjäderdiagrammet som visas nedan.

Exempelkod

Följande exempelkod läser in provkalkylbladet och genererar utmatningskalkylbladet.

const path = require("path");
const AsposeCells = require("aspose.cells.node");

// The path to the documents directory.
const dataDir = path.join(__dirname, "data");
const filePath = path.join(dataDir, "sunburst.xlsx");
// Create an instance of Workbook
const workbook = new AsposeCells.Workbook(filePath);
// Access the first worksheet
const worksheet = workbook.getWorksheets().get(0);
// Add a Treemap chart
const pieIdx = worksheet.getCharts().add(AsposeCells.ChartType.Sunburst, 5, 6, 25, 12);
// Retrieve the Chart object
const chart = worksheet.getCharts().get(pieIdx);
// Set the legend can be showed
chart.setShowLegend(true);
// Set the chart title name
chart.getTitle().setText("Sunburst Chart");
// Add series data range
chart.getNSeries().add("D2:D16", true);
// Set category data (A2:A16 is incorrect, as hierarchical category)
chart.getNSeries().setCategoryData("A2:C16");
// Show the DataLabels with category names
chart.getNSeries().get(0).getDataLabels().setShowCategoryName(true);
// Fill the PlotArea area with nothing
chart.getPlotArea().getArea().getFillFormat().setFillType(AsposeCells.FillType.None);
// Save the Excel file
workbook.save("out.xlsx");
