마커 심볼라이저
간단한 마커 심볼라이저는 사용자 정의 가능한 채우기 및 윤곽선으로 미리 정의된 모양을 그립니다. 이것은 0차원 지오메트리(포인트)의 기본 심볼라이저입니다.
지원되는 모양은 다음과 같습니다.
![]() |
Circle | ![]() |
Star | |
---|---|---|---|---|
![]() |
Square | ![]() |
Cross | |
![]() |
Triangle | ![]() |
X |
지원되는 스타일 옵션:
속성 | 설명 |
---|---|
ShapeType | 마커의 모양을 지정합니다. |
Size | 마커 모양의 크기를 지정합니다 |
FillColor | 채우기에 제공되는 색상 및 투명도를 지정합니다 |
StrokeColor | 선에 제공되는 색상 및 투명도를 지정합니다 |
StrokeWidth | 선의 너비를 지정합니다 |
StrokeLineJoin | 선 분면의 교차점에서 선이 렌더링되는 방식을 결정합니다. |
StrokeStyle | 심볼 라인워크가 어떻게 그려져야 하는지를 지정합니다. |
StrokeDashPattern | 대시 및 간격의 길이가 교대로 변경되는 대시 선에서 거리를 배열로 지정합니다. |
StrokeDashOffset | 대시 패턴의 시작부터 선까지의 거리를 지정합니다. |
Rotation | 십진수로 중심점을 기준으로 심볼을 회전시키는 각도를 지정합니다. 양수 값은 시계 방향으로 회전을 나타내고, 음수 값은 반시계 방향으로 회전을 나타냅니다. 기본값은 0입니다. |
HorizontalOffset | 포인트 위치에서 모양 앵커 포인트까지의 수평 오프셋을 지정합니다 |
VerticalOffset | 포인트 위치에서 모양 앵커 포인트까지의 수직 오프셋을 지정합니다. |
HorizontalAnchorPoint | 포인트 위치와 수평으로 정렬될 마커 모양의 측면을 지정합니다. |
VerticalAnchorPoint | 포인트 위치와 수직으로 정렬될 마커 모양의 측면을 지정합니다. |
지오메트리 유형
심볼라이저는 모든 유형의 지오메트리에 적용할 수 있습니다.
지오메트리 차원 | 지오메트리 유형 | 렌더링 동작 |
---|---|---|
포인트 | Point, MultiPoint | 포인트 좌표를 중심으로 모양을 그립니다. |
선 | LineString, CircularString, CompoundCurve, LinerRing, MultiCurve, MultiLineString | 지오메트리의 중심점을 중심으로 모양을 그립니다
|
표면 | Polygon, CurvePolygon, MultiPolygon, MultiSurface |
GeometryCollections의 경우 컬렉션 내 각 지오메트에 대해 별도로 렌더링 동작이 결정됩니다. Mixed geometry 유형 레이어는 GeometryCollections에 대한 논리를 따릅니다.
특정 지오메트리 유형으로 심볼라이저를 제한하려면 MixedGeometrySymbolizer를 사용하십시오.
예제
기본적으로 마커 심볼라이저는 검은색 원을 그립니다:

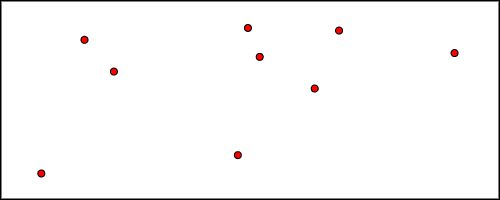

여기서 채우기 색상을 빨간색으로 변경하는 방법입니다:
![]() |
---|
또 다른 예로 미리 정의된 모양(삼각형)으로 스타일을 지정하는 방법이 있습니다:
![]() |
---|

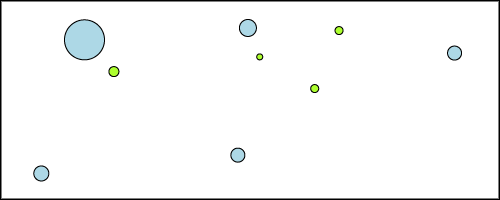

더욱 고급 시나리오의 경우 기능 속성 값에 따라 마커 스타일을 동적으로 조정하려는 경우가 있습니다. 다음과 같이 수행할 수 있습니다:
![]() |
---|
마커에 레이블을 추가할 수도 있습니다. 예제는 포인트 라벨링 예제를 방문하십시오.
