Marker Symbolizer

Marker Symbolizer

De Simple Marker symbolizer tekent een vooraf gedefinieerde vorm met aanpasbare vulling en omtrek. Dit is de standaard symbolizer voor 0-dimensionale geometrieën (punten).

Ondersteunde vormen zijn:

	Cirkel			Ster
	Vierkant			Kruis
	Driehoek			X

Ondersteunde styling opties:

Eigenschap	Beschrijving
ShapeType	Specificeert de vorm van de marker.
Size	Specificeert de grootte van de markervorm
FillColor	Specificeert de kleur en transparantie die aan de vulling worden gegeven
StrokeColor	Specificeert de kleur en transparantie die aan de lijn worden gegeven
StrokeWidth	Specificeert de breedte van de lijn
StrokeLineJoin	Bepaalt hoe lijnen worden weergegeven op kruispunten van lijnsegmenten.
StrokeStyle	Specificeert hoe het symbol linework moet worden getekend.
StrokeDashPattern	Specificeert een array van afstanden die de lengtes van alternerende streepjes en spaties in gestreepte lijnen specificeren.
StrokeDashOffset	Specificeert de afstand vanaf het begin van een lijn tot het begin van een streepjespatroon.
Rotation	Specificeert de rotatie van het symbool rond zijn middelpunt, in decimalen graden. Positieve waarden geven rotatie aan in de klok mee richting, negatieve waarden geven tegen de klok in rotatie aan. Standaard is 0.
HorizontalOffset	Specificeert horizontale offset van een puntlocatie naar het vormankerpunt.
VerticalOffset	Specificeert verticale offset van een puntlocatie naar het vormankerpunt.
HorizontalAnchorPoint	Specificeert welke kant van een markervorm horizontaal uitgelijnd zal worden met de puntlocatie.
VerticalAnchorPoint	Specificeert welke kant van een markervorm verticaal uitgelijnd zal worden met de puntlocatie.

Geometry Types

 De symbolizer kan worden toegepast op geometrieën van elk type.

Geometry Dimension	Geometry Types	Rendering Behavior
Point	Point, MultiPoint	Tekent de vorm gecentreerd op de puntcoördinaat.
Line	LineString, CircularString, CompoundCurve, LinerRing, MultiCurve, MultiLineString	Tekent de vorm gecentreerd op het zwaartepunt van de geometrie
Surface	Polygon, CurvePolygon, MultiPolygon, MultiSurface

Voor GeometryCollections wordt het renderinggedrag afzonderlijk bepaald voor elke geometrie in de collectie. Lagen met Mixed geometry type volgen de logica voor GeometryCollections.

Gebruik MixedGeometrySymbolizer om een symbolizer te beperken tot specifieke geometrietypen.

Examples

Standaard tekent de marker symbolizer zwarte cirkels:

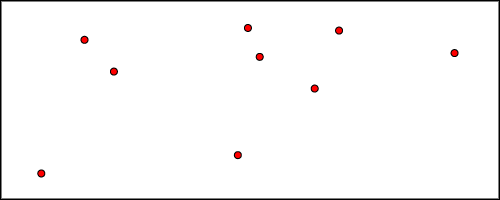

Hier is hoe u de vulkleur kunt wijzigen in rood:

---

Een ander voorbeeld van styling met een vooraf gedefinieerde vorm (driehoek):

---

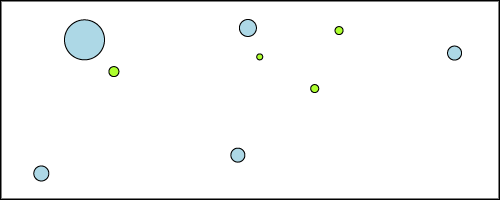

Voor meer geavanceerde scenario’s wilt u mogelijk de markerstijl dynamisch aanpassen op basis van kenmerkwaarden van features. Zo doet u dat:

---

U wilt mogelijk ook labels toevoegen aan uw markers. Bezoek Points Labeling Examples voor voorbeelden.
