填充符号化
简单的填充符号化使用可自定义的填充样式和描边来填充区域。 这是二维几何图形(多边形)的默认符号化器。
如果多边形具有“孔洞”,则不会填充它们,但孔洞周围的边界以通常的方式进行描边。“岛屿”位于孔洞内被填充并描边,依此类推。
支持的样式选项:
属性 | 描述 |
---|---|
FillColor | 指定给定填充的颜色和透明度。 |
FillStyle | - Solid - 纯色填充 - None - 不填充多边形 - Horizontal Hatch - 水平线条图案。 - Vertical Hatch - 垂直线条图案。 - Cross Hatch - 指定水平和垂直相交的线条。 - Forward Diagonal Hatch - 从左上到右下的对角线线条图案。 - Backward Diagonal Hatch - 从右上到左下的对角线线条图案。 - Diagonal Cross Hatch - 交叉对角线线条图案。 |
StrokeColor | 指定给定描边线的颜色和透明度。 |
StrokeStyle | 指定应如何绘制符号线条。 |
StrokeWidth | 指定描边线的宽度。 |
StrokeDashPattern | 指定一个距离数组,该数组指定虚线中交替的短划线和空格的长度。 |
StrokeDashOffset | 指定从线条开始到虚线图案开始的距离。 |
StrokeLineJoin | 确定如何在行段的交点处渲染行。 - Miter - 锐角 - Round - 圆角 - Bevel - 对角线角 |
HorizontalOffset | 指定从点位置到形状锚点之间的水平偏移量。 |
VerticalOffset | 指定从点位置到形状锚点之间的垂直偏移量。 |
几何类型
符号化器可以应用于任何类型的几何图形。
几何维度 | 几何类型 | 渲染行为 |
---|---|---|
点 | Point, MultiPoint | 绘制一个小正方形直角多边形。 |
线 | LineString, CircularString, CompoundCurve, LinerRing, MultiCurve, MultiLineString | 通过将线条的端点连接到起点来关闭线条进行填充。仅对原始线条进行描边。 |
面 | Polygon, CurvePolygon, MultiPolygon, MultiSurface | 绘制多边形。 |
对于 GeometryCollections,渲染行为是针对集合内的每个几何图形分别确定的。具有混合几何类型的图层遵循 GeometryCollections 的逻辑。
使用 MixedGeometrySymbolizer 将符号化器限制为特定的几何类型。
示例
默认情况下,简单的填充符号化器绘制黑色描边线和纯白色填充:

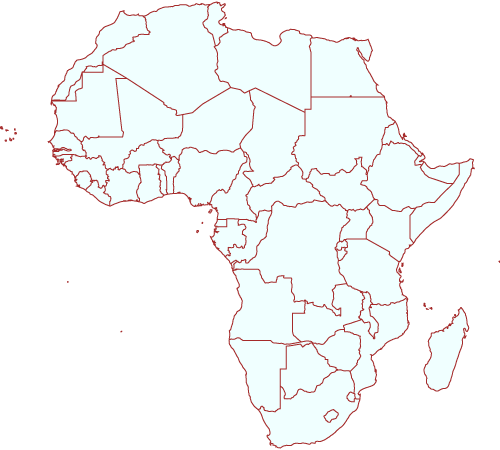

这里是如何更改样式的:
![]() |
---|
您可能还想为您的多边形添加标签。请访问 线条标注示例 了解有关如何标记多边形边界的示例,或访问 点标注示例 了解有关如何标记多边形中心的示例。
