Рендеринг графиков Гантта
Обзор
Диаграммы Gantt широко используются для визуализации графиков проектов, иерархий задач, продолжительности и зависимостей. Aspose.tasks для .NET позволяет разработчикам программно отображать диаграммы Gantt в форматах изображений, таких как JPEG, PNG, BMP или многократный TIFF, поддерживая расширенную настройку макета, цветов, меток, временных шкал и стилей стержней.
Microsoft Project позволяет пользователям установить время шкалы, в которой отображается диаграмма Gantt. (Временной шкал указан в верхней части вида Гантта.
Aspose.tasks для .NET поддерживает эту функцию и позволяет отображать диаграммы Gantt с различными настройками временного масштаба. Диаграммы Gantt могут быть отображены на одностраничное изображение, используя эти параметры.
Поддерживаемые выходные форматы
Диаграммы Gantt могут быть экспортированы в:
- jpeg/png/bmp - для внедрения в документы или отчеты
- tiff (multiouse) - для печати или архивирования
- pdf-Использование
pdfsaveoptions
для рендеринга в стиле отчетов
Типичные варианты использования включают:
- Интеграция с внутренними панелями или отчетными двигателями
- Готовые к печати визуальные эффекты для заинтересованных сторон
- Архивирующий проект состоят в целях аудита
Установка времени и сохранения на изображение
ImageSaveOptions Свойство временного масштаба класса определяет настройки временного масштаба проекта. Временной шкал устанавливается на дни по умолчанию. Другие варианты - месяц и третий месяцев.
Следующий пример кода:
- Читает файл проекта.
- Устанавливает каждый разные настройки временного масштаба.
- Сохраняет файл на диск как JPG.
1Project project = new Project("New Project.mpp");
2
3// Save to one page image (Timescale.days by default)
4project.Save("NewProductDevDays.jpeg", new ImageSaveOptions(SaveFileFormat.JPEG));
5
6// Save to one page image (Timescale.ThirdsOfMonths)
7ImageSaveOptions options = new ImageSaveOptions(SaveFileFormat.JPEG);
8options.Timescale = Timescale.ThirdsOfMonths;
9
10project.Save("NewProductDevThirdsOfMonths.jpeg", options);
11
12// Save to one page image (Timescale.Months)
13options.Timescale = Timescale.Months;
14project.Save("NewProductDevMonths.jpeg", options);
Key Rendering Settings
Property | Description |
---|---|
ImageSaveOptions.Timescale | Defines timeline scale (Days, Months, etc.) |
RollUpGanttBars | Enables rolled-up summary bars |
DrawNonWorkingTime | Toggles rendering of non-working hours/days |
TextFormatter | Customizes task labels dynamically |
StringAlignment | Controls alignment of text in columns |
UseGradientBrush | Enables MS Project–like gradient fill |
Свертывание полос Ганта во время рендеринга
- Если свойство SaveOptions.RollUpGanttBars установлено в значение true, любая сводная задача в проекте помечается ее видимыми подзадачами с учетом свойства Task.HideBar при рендеринге. (Если Task.HideBar = true, полоса не отображается на диаграмме Ганта.)
- Если SaveOptions.RollUpGanttBars = false, подзадача будет отображаться в сводной задаче в любом случае, при условии, что subtask.IsRollup и subtask.ParentTask.IsRollup установлены в значение true.
Кроме того, если свойство SaveOptions.DrawNonWorkingTime (значение по умолчанию = true) установлено в значение false, нерабочее время не будет отображаться на диаграмме Ганта.
Example 1: Gantt Chart Bars Not Rolled Up
1PdfSaveOptions options = new PdfSaveOptions();
2options.PresentationFormat = PresentationFormat.GanttChart;
3options.FitContent = true;
4options.RollUpGanttBars = false;
5options.DrawNonWorkingTime = false;
6options.PageSize = PageSize.A3;
7Project project = new Project(file);
8project.Save("RenderGanttChartWithBarsNotRolledUp_out.pdf", (SaveOptions)options);

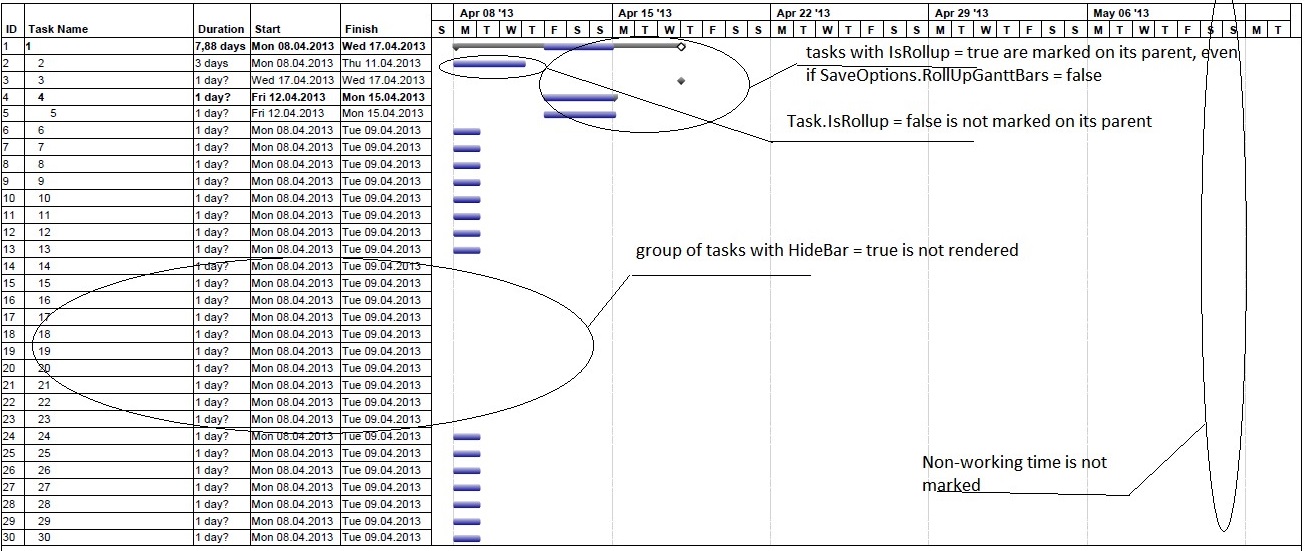

The output from example 1
Example 2: Rolling Up Gantt Chart Bars
In this example, SaveOptions.RollUpGanttBars = true, SaveOptions.DrawNonWorkingTime = true, and task.HideBar = false for hidden tasks.
1PdfSaveOptions options = new PdfSaveOptions();
2options.PresentationFormat = PresentationFormat.GanttChart;
3options.FitContent = true;
4options.RollUpGanttBars = true;
5options.DrawNonWorkingTime = true;
6options.PageSize = PageSize.A3;
7
8Project project = new Project(fileName);
9project.Save("RenderGanttChartWithBarsNotRolledUp_out.pdf", (SaveOptions)options);

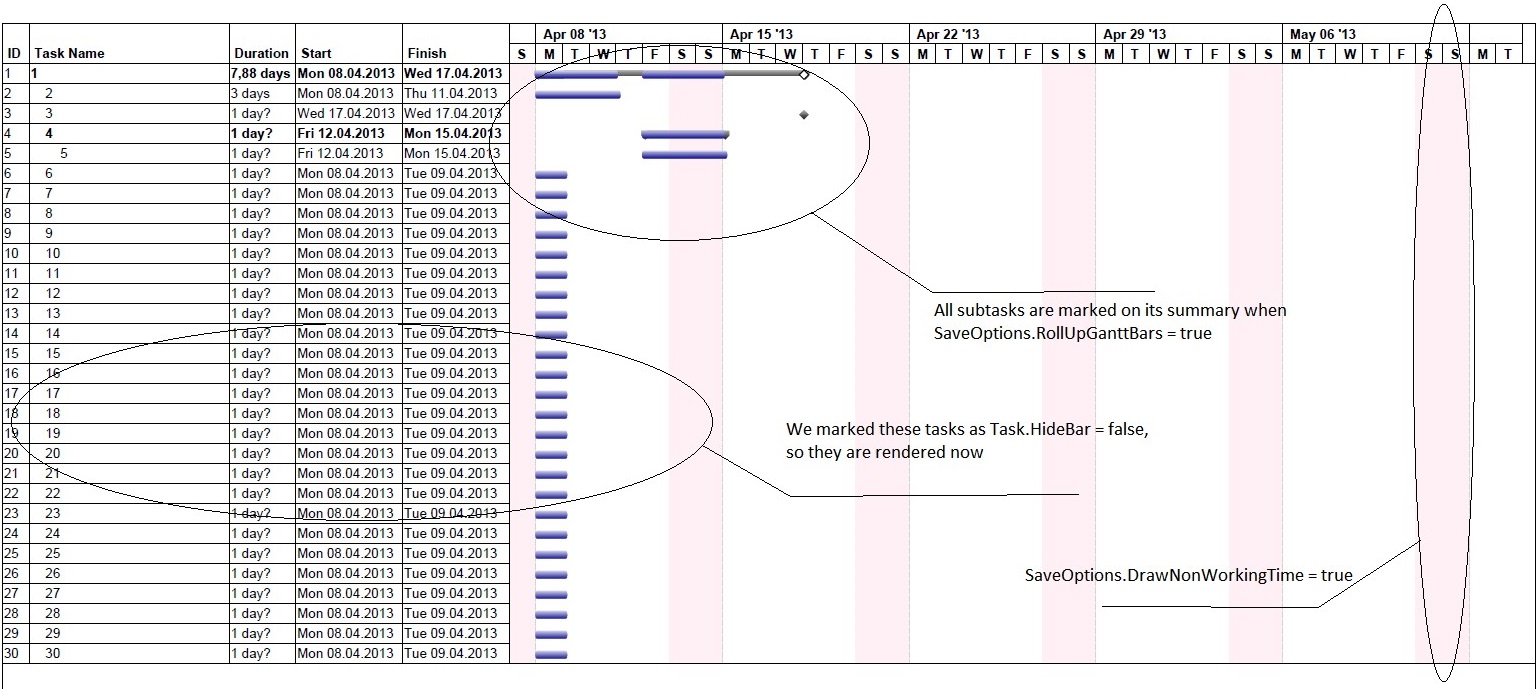

The output from example 2
Customize Text with Task Bars
In this example, the text on the right of the taskbar can be customized by delegate instance. Here we customize the text on the critical tasks.
1Project project = new Project();
2
3Task task1 = project.RootTask.Children.Add("Task 1");
4Task task2 = project.RootTask.Children.Add("Task 2");
5
6task1.Set(Tsk.Duration, project.GetDuration(1, TimeUnitType.Day));
7task2.Set(Tsk.Duration, project.GetDuration(1, TimeUnitType.Day));
8
9TaskLink link = project.TaskLinks.Add(task1, task2, TaskLinkType.FinishToStart);
10
11Task task3 = project.RootTask.Children.Add("Task 3");
12Resource resource1 = project.Resources.Add("Resource 1");
13Resource resource2 = project.Resources.Add("Resource 2");
14Resource resource3 = project.Resources.Add("Resource 3");
15
16ResourceAssignment assignment1 = project.ResourceAssignments.Add(task1, resource1);
17ResourceAssignment assignment2 = project.ResourceAssignments.Add(task2, resource2);
18ResourceAssignment assignment3 = project.ResourceAssignments.Add(task3, resource3);
19
20SaveOptions options = new PdfSaveOptions();
21options.Timescale = Timescale.ThirdsOfMonths;
22
23BarStyle style = new BarStyle();
24style.ItemType = BarItemType.CriticalTask;
25
26style.BarTextConverter = delegate (Task t)
27{
28 return string.Format("This task is on critical path");
29};
30
31BarStyle style2 = new BarStyle();
32style2.BarColor = Color.DarkOrchid;
33style2.ItemType = BarItemType.Task;
34
35options.BarStyles = new List<BarStyle>();
36options.BarStyles.Add(style);
37options.BarStyles.Add(style2);
38
39project.Save("output.pdf", options);
Align Cell Contents
Text can be aligned by GanttChartColumn.StringAlignment, ResourceViewColumn.StringAlignment properties. Alignment by default is StringAlignment.Near (left).
1Project project = new Project("New Project.mpp");
2SaveOptions options = new PdfSaveOptions();
3options.Timescale = Timescale.Months;
4options.View = ProjectView.GetDefaultGanttChartView();
5
6GanttChartColumn column1 = options.View.Columns[2] as GanttChartColumn;
7column1.StringAlignment = StringAlignment.Center;
8column1 = options.View.Columns[3] as GanttChartColumn;
9column1.StringAlignment = StringAlignment.Far;
10column1 = options.View.Columns[4] as GanttChartColumn;
11column1.StringAlignment = StringAlignment.Far;
12
13project.Save("AlignCellContents_GanttChart_out.pdf", options);
14
15options.PresentationFormat = PresentationFormat.ResourceSheet;
16options.View = ProjectView.GetDefaultResourceSheetView();
17
18ResourceViewColumn column2 = options.View.Columns[2] as ResourceViewColumn;
19column2.StringAlignment = StringAlignment.Center;
20column2 = options.View.Columns[3] as ResourceViewColumn;
21column2.StringAlignment = StringAlignment.Far;
22column2 = options.View.Columns[4] as ResourceViewColumn;
23column2.StringAlignment = StringAlignment.Far;
24
25project.Save("AlignCellContents_ResourceSheet_out.pdf", options);
Changing Gantt Chart Bars Color Gradient
Microsoft Project allows users to render the output of Gantt charts using gradients. The same functionality is provided by Aspose.Tasks as shown in the following sample code.
1Project project = new Project("New Project.mpp");
2SaveOptions options = new XamlOptions();
3options.UseGradientBrush = false;
4project.Save("ChangeGanttBarsColorGradient_Solid_out.xaml", options);
5
6options.UseGradientBrush = true;
7project.Save("ChangeGanttBarsColorGradient_Gradient_out.xaml", options);
Setting Start date of Gantt Chart View
The TimeScaleStart property exposed by Prj class allows to set the start date of the Gantt chart view. However, if the saved file is opened by MSP in maximized window mode then the timescale start date will not match.
1Project project = new Project("New Project.mpp");
2project.Set(Prj.TimescaleStart, new DateTime(2012, 4, 30));
3project.Save("SetGanttChartViewStartDate_out.mpp", SaveFileFormat.MPP);
Aspose.Tasks для .NET предоставляет комплексные возможности для экспорта диаграмм Ганта с полным контролем над макетом, стилем и визуальной логикой. Независимо от того, создаете ли вы визуальные отчеты, печатаете ли расписания или встраиваете данные задач в панели мониторинга — гибкий механизм рендеринга поддерживает ваш вариант использования.
