Renderizado de fórmulas matemáticas en LaTeX | Aspose.TeX para .NET
Cómo renderizar una fórmula matemática de LaTeX a PNG
La sección de referencia de la API relacionada con este tema se encuentra aquí. De hecho, la forma más sencilla de demostrar la función de renderizado de fórmulas matemáticas de LaTeX es comenzar con el ejemplo. Aquí lo tiene:
1 // Render LaTeX math formula to PNG image
2
3 // Create rendering options setting the image resolution to 150 dpi.
4 PngMathRendererOptions options = new PngMathRendererOptions();
5 options.Resolution = 150;
6
7 // Specify the preamble.
8 options.Preamble = @"\usepackage{amsmath}
9 \usepackage{amsfonts}
10 \usepackage{amssymb}
11 \usepackage{color}";
12
13 // Specify the scaling factor 300%.
14 options.Scale = 3000;
15
16 // Specify the foreground color.
17 options.TextColor = System.Drawing.Color.Black;
18
19 // Specify the background color.
20 options.BackgroundColor = System.Drawing.Color.White;
21
22 // Specify the output stream for the log file.
23 options.LogStream = new System.IO.MemoryStream();
24
25 // Specify whether to show the terminal output on the console or not.
26 options.ShowTerminal = true;
27
28 // Create the output stream for the formula image.
29 using (System.IO.Stream stream = System.IO.File.Open(
30 System.IO.Path.Combine(OutputDir, "math-formula.png"), System.IO.FileMode.Create))
31 {
32 // Run rendering.
33 System.Drawing.SizeF size = new PngMathRenderer().Render(@"\begin{equation*}
34e^x = x^{\color{red}0} + x^{\color{red}1} + \frac{x^{\color{red}2}}{2} + \frac{x^{\color{red}3}}{6} + \cdots = \sum_{n\geq 0} \frac{x^{\color{red}n}}{n!}
35\end{equation*}", stream, options);
36
37 // Show other results.
38 System.Console.Out.WriteLine(options.ErrorReport);
39 System.Console.Out.WriteLine();
40 System.Console.Out.WriteLine($"Size: {size}"); // Dimensions of the resulting image.
41 }Veamos los detalles. En primer lugar, creamos una instancia de opciones de renderizado, similar a la composición tipográfica de TeX/LaTeX. Lo hacemos aquí especificando simultáneamente la resolución de la imagen de salida.
A continuación, especificamos el preámbulo. El preámbulo predeterminado es:
1\usepackage{amsmath}
2\usepackage{amsfonts}
3\usepackage{amssymb}Esto proporciona una compatibilidad con fórmulas matemáticas ligeramente más avanzada que la de LaTeX básico. Por ejemplo, puede añadir el paquete color si desea utilizar su propio resaltado en la fórmula, como se muestra en el ejemplo de código.
A continuación, indicamos al renderizador que escale la salida al 300 %.
Las dos opciones siguientes definen los colores de primer plano y de fondo. Las partes de la fórmula que no estén cubiertas (“coloreadas”) por el resaltado personalizado se mostrarán con el color TextColor.
La siguiente línea del ejemplo no tiene mucho sentido. Simplemente demuestra que se puede dirigir la salida del registro a un flujo.
Y la última opción, ShowTerminal, permite alternar la visualización de la salida de la terminal en la consola.
El método que realiza la representación es MathRenderer.Render(). Este método devuelve el tamaño de la fórmula en puntos.
El método acepta como segundo argumento el flujo donde se escribirá la imagen. A continuación, creamos el flujo.
Finalmente, llamamos al método MathRenderer.Render(), pasando las opciones como tercer argumento. El código LaTeX de la fórmula se pasa como primer argumento.
Las últimas líneas del ejemplo imprimen dos elementos de la representación de la fórmula matemática: el tamaño de la fórmula y un breve informe de errores (en caso de que los haya).
Este es el resultado de la representación.
Este es el caso de uso más común para la función de renderizado de fórmulas matemáticas de LaTeX.
También puede consultar la aplicación web gratuita [https://products.aspose.app/tex/equation-editor/png], basada en la función implementada en la API de Aspose.TeX para .NET [https://products.aspose.com/tex/net/].
Cómo renderizar una fórmula matemática de LaTeX a SVG
De forma muy similar, podemos renderizar una fórmula matemática de LaTeX a formato SVG.
1 // Render LaTeX math formula to SVG image
2
3 // Create rendering options.
4 MathRendererOptions options = new SvgMathRendererOptions();
5
6 // Specify the preamble.
7 options.Preamble = @"\usepackage{amsmath}
8 \usepackage{amsfonts}
9 \usepackage{amssymb}
10 \usepackage{color}";
11
12 // Specify the scaling factor 300%.
13 options.Scale = 3000;
14
15 // Specify the foreground color.
16 options.TextColor = System.Drawing.Color.Black;
17
18 // Specify the background color.
19 options.BackgroundColor = System.Drawing.Color.White;
20
21 // Specify the output stream for the log file.
22 options.LogStream = new System.IO.MemoryStream();
23
24 // Specify whether to show the terminal output on the console or not.
25 options.ShowTerminal = true;
26
27 // Create the output stream for the formula image.
28 using (System.IO.Stream stream = System.IO.File.Open(
29 System.IO.Path.Combine(OutputDir, "math-formula.svg"), System.IO.FileMode.Create))
30 {
31 // Run rendering.
32 System.Drawing.SizeF size = new SvgMathRenderer().Render(@"\begin{equation*}
33e^x = x^{\color{red}0} + x^{\color{red}1} + \frac{x^{\color{red}2}}{2} + \frac{x^{\color{red}3}}{6} + \cdots = \sum_{n\geq 0} \frac{x^{\color{red}n}}{n!}
34\end{equation*}", stream, options);
35
36 // Show other results.
37 System.Console.Out.WriteLine(options.ErrorReport);
38 System.Console.Out.WriteLine();
39 System.Console.Out.WriteLine($"Size: {size}"); // Dimensions of the resulting image.
40 }Las diferencias son:
- Usamos la clase SvgMathRendererOptions en lugar de PngMathRendererOptions.
- No especificamos la resolución.
- Usamos la clase SvgMathRenderer en lugar de PngMathRenderer.
Este es el resultado:
Creación de un agente de IA para la representación matemática en LaTeX con Aspose.TeX
Para los desarrolladores que buscan integrar esta funcionalidad en un agente de IA conversacional o programático, el principal desafío de ingeniería pasa de la simple ejecución de código al reconocimiento de intenciones, la verificación de la estructura y el procesamiento de errores en tiempo de ejecución.

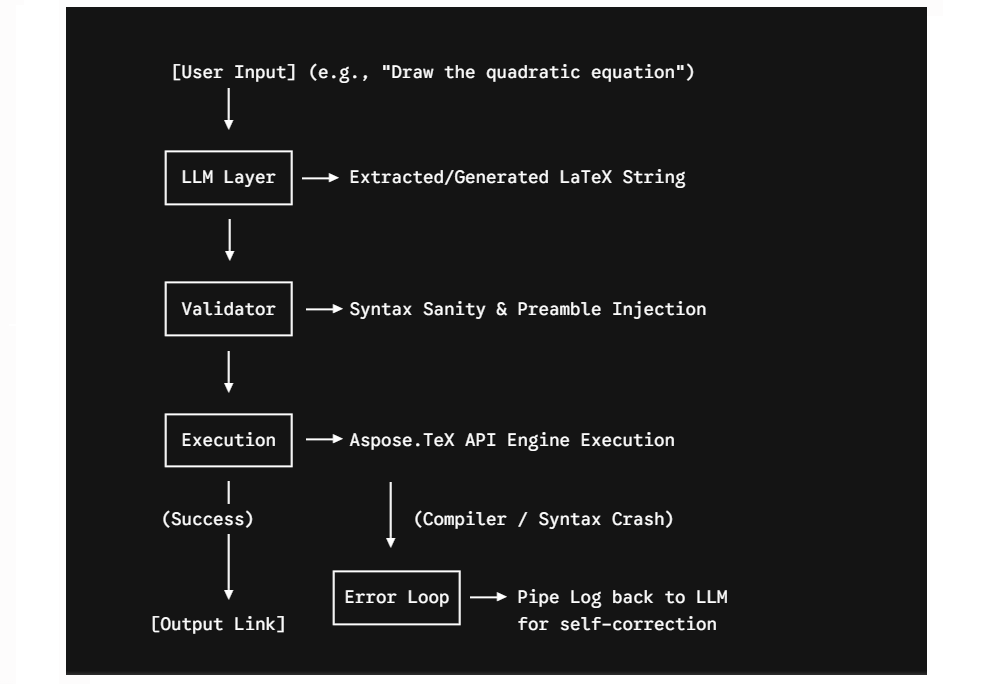

A continuación, se presenta una propuesta de arquitectura de flujo de trabajo para un agente de IA que interpreta las solicitudes del usuario, genera sintaxis LaTeX válida y devuelve componentes visuales completamente renderizados.
Como se puede observar, el agente de IA para la representación matemática debe operar como un bucle de retroalimentación cerrado compuesto por tres microcapas:
Entrada y recopilación de sintaxis (Capa LLM) El usuario escribe en lenguaje natural o expresiones de sintaxis parciales (por ejemplo, “Muéstrame la derivada de una ecuación de multiplicación de matrices”). El agente transforma estas indicaciones en estructuras matemáticas LaTeX válidas dentro de una carga útil JSON estructurada, evitando envoltorios de Markdown como ````latex`.
Validación y saneamiento del AST (Capa de validación) Antes de enrutar las cadenas directamente a las canalizaciones de ejecución, el agente de software valida los patrones de tokens para prevenir inyecciones de seguridad o cadenas de ejecución rotas.
Canalización de ejecución de la API (Motor Aspose.TeX) El agente pasa el token saneado directamente al marco de procesamiento de backend mediante las reglas de ejecución programática.
El agente instancia SvgMathRendererOptions o PngMathRendererOptions según el contexto del cliente (por ejemplo, si el usuario está en un dispositivo móvil o web, usa SVG para una nitidez óptima).
- Si la compilación de Aspose.TeX falla o encuentra advertencias de sintaxis, envía diagnósticos de registro estándar directamente a un flujo de errores en tiempo de ejecución. En lugar de provocar fallos silenciosos o bloqueos en las interfaces de usuario, el agente intercepta los datos del rastreo de la pila, crea un bucle de contexto e incita al LLM a reescribir la carga útil de la ecuación.
También puede consultar la aplicación web gratuita [https://products.aspose.app/tex/equation-editor/svg], basada en la funcionalidad implementada en la API Aspose.TeX para .NET.
