X Achse vs. Kategorieachse mit C++

Mögliche Verwendungsszenarien

Es gibt verschiedene Arten von X-Achsen. Während die Y-Achse eine Werttyp-Achse ist, kann die X-Achse eine Kategorietyp-Achse oder eine Werttyp-Achse sein. Bei Verwendung einer Wertachse wird die Daten als fortlaufend variierende numerische Daten behandelt, und der Marker wird an einem Punkt entlang der Achse platziert, der entsprechend seinem numerischen Wert variiert. Bei Verwendung einer Kategorieachse wird die Daten als Sequenz von nicht-numerischen Textetiketten behandelt, und der Marker wird an einem Punkt entlang der Achse platziert, entsprechend seiner Position in der Sequenz. Das folgende Beispiel verdeutlicht den Unterschied zwischen Wert- und Kategorieachsen. Unsere Beispieldaten werden in der Beispiel-Tabellendatei unten dargestellt. Die erste Spalte enthält unsere X-Achsendaten, die als Kategorien oder als Werte behandelt werden können. Beachten Sie, dass die Zahlen nicht gleichmäßig verteilt sind und auch nicht numerisch geordnet erscheinen.

todo:image_alt_text

Behandeln Sie X- und Kategorieachse wie in Microsoft Excel

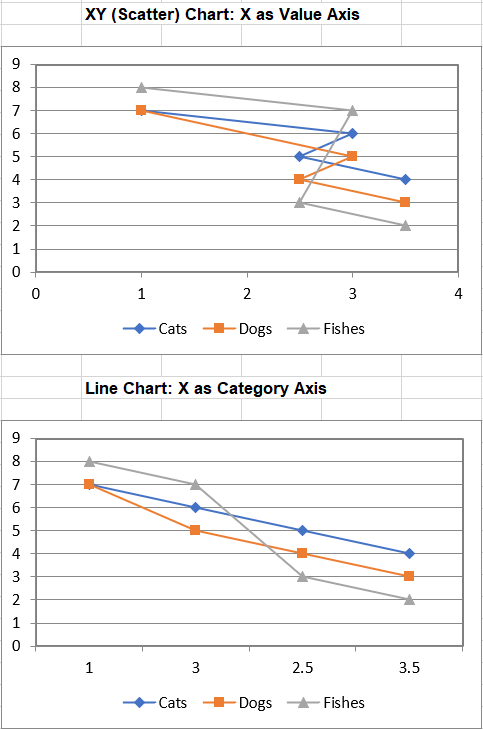

Wir werden diese Daten auf zwei Arten von Diagrammen anzeigen, das erste Diagramm ist XY (Streu) Diagramm X als Wertachse, das zweite Diagramm ist Linien-Diagramm X als Kategorieachse.

todo:image_alt_text

Beispielcode

#include <iostream>
#include "Aspose.Cells.h"
using namespace Aspose::Cells;

int main() {
    Aspose::Cells::Startup();

    // Create an instance of Workbook
    Workbook workbook;

    // Access the first worksheet
    Worksheet worksheet = workbook.GetWorksheets().Get(0);

    // Put the sample values used in charts
    worksheet.GetCells().Get(u"A2").PutValue(1);
    worksheet.GetCells().Get(u"A3").PutValue(3);
    worksheet.GetCells().Get(u"A4").PutValue(2.5);
    worksheet.GetCells().Get(u"A5").PutValue(3.5);
    worksheet.GetCells().Get(u"B1").PutValue(u"Cats");
    worksheet.GetCells().Get(u"C1").PutValue(u"Dogs");
    worksheet.GetCells().Get(u"D1").PutValue(u"Fishes");
    worksheet.GetCells().Get(u"B2").PutValue(7);
    worksheet.GetCells().Get(u"B3").PutValue(6);
    worksheet.GetCells().Get(u"B4").PutValue(5);
    worksheet.GetCells().Get(u"B5").PutValue(4);
    worksheet.GetCells().Get(u"C2").PutValue(7);
    worksheet.GetCells().Get(u"C3").PutValue(5);
    worksheet.GetCells().Get(u"C4").PutValue(4);
    worksheet.GetCells().Get(u"C5").PutValue(3);
    worksheet.GetCells().Get(u"D2").PutValue(8);
    worksheet.GetCells().Get(u"D3").PutValue(7);
    worksheet.GetCells().Get(u"D4").PutValue(3);
    worksheet.GetCells().Get(u"D5").PutValue(2);

    // Create Line Chart: X as Category Axis
    int pieIdx = worksheet.GetCharts().Add(ChartType::LineWithDataMarkers, 6, 15, 20, 21);

    // Retrieve the Chart object
    Chart chart = worksheet.GetCharts().Get(pieIdx);

    // Add Series
    chart.GetNSeries().Add(u"B2:D5", true);

    // Set the category data
    chart.GetNSeries().SetCategoryData(u"=Sheet1!$A$2:$A$5");

    // Set the first series name
    chart.GetNSeries().Get(0).SetName(u"Cats");

    // Set the second series name
    chart.GetNSeries().Get(1).SetName(u"Dogs");

    // Set the third series name
    chart.GetNSeries().Get(2).SetName(u"Fishes");

    // Set the Legend at the bottom of the chart area
    chart.GetLegend().SetPosition(LegendPositionType::Bottom);

    // Fill the PlotArea area with nothing
    chart.GetPlotArea().GetArea().GetFillFormat().SetFillType(FillType::None);

    // Create XY (Scatter) Chart: X as Value Axis
    pieIdx = worksheet.GetCharts().Add(ChartType::ScatterConnectedByLinesWithDataMarker, 6, 6, 20, 12);

    // Retrieve the Chart object
    chart = worksheet.GetCharts().Get(pieIdx);

    // Add Series
    chart.GetNSeries().Add(u"B2:D5", true);

    // Set X values for series
    chart.GetNSeries().Get(0).SetXValues(u"{1,3,2.5,3.5}");
    chart.GetNSeries().Get(1).SetXValues(u"{1,3,2.5,3.5}");
    chart.GetNSeries().Get(2).SetXValues(u"{1,3,2.5,3.5}");

    // Set the first series name
    chart.GetNSeries().Get(0).SetName(u"Cats");

    // Set the second series name
    chart.GetNSeries().Get(1).SetName(u"Dogs");

    // Set the third series name
    chart.GetNSeries().Get(2).SetName(u"Fishes");

    // Set the Legend at the bottom of the chart area
    chart.GetLegend().SetPosition(LegendPositionType::Bottom);

    // Fill the PlotArea area with nothing
    chart.GetPlotArea().GetArea().GetFillFormat().SetFillType(FillType::None);

    // Save the Excel file
    workbook.Save(u"XAxis.xlsx");

    Aspose::Cells::Cleanup();
    return 0;
}
