X軸 vs カテゴリ軸

可能な使用シナリオ

X軸には異なるタイプがあります。Y軸が値タイプの軸であるのに対し、X軸はカテゴリタイプの軸または値タイプの軸であることができます。値軸を使用すると、データは連続的に変化する数値データとして扱われ、マーカーは数値に応じて軸上の位置に配置されます。カテゴリ軸を使用すると、データは数値ではないテキストラベルの連続として扱われ、マーカーはシーケンス内の位置に応じて軸上の位置に配置されます。以下のサンプルは、値軸とカテゴリ軸の違いを示しています。 サンプルデータは以下のサンプルテーブルファイルで表示されています。最初の列にはX軸データが含まれており、これはカテゴリまたは値として扱うことができます。数字は等間隔ではなく、数値の順序に従っているわけでもありません。

Microsoft ExcelのようにX軸とカテゴリ軸を処理する

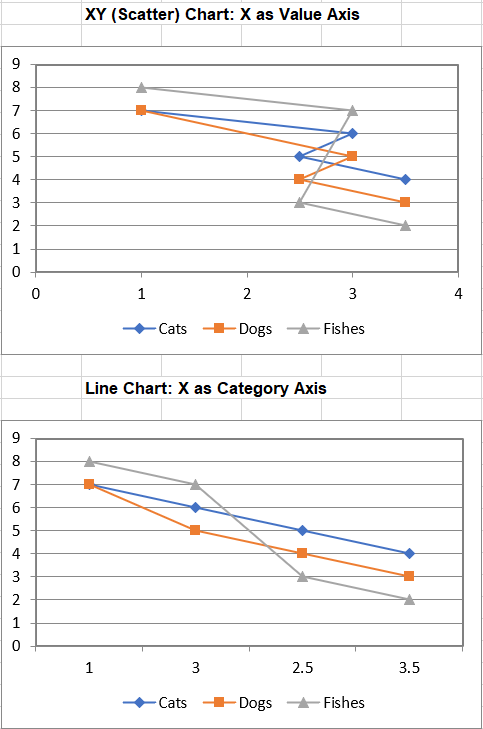

このデータを2種類のチャートで表示します。最初のチャートはXY（散布）チャートでXを値軸とし、次のチャートはラインチャートでXをカテゴリ軸とします。

サンプルコード

from aspose.cells import Workbook
from aspose.cells.charts import ChartType, LegendPositionType
from aspose.cells.drawing import FillType

#  Create an instance of Workbook
workbook = Workbook()
#  Access the first worksheet.
worksheet = workbook.worksheets[0]
#  Put the sample values used in charts
worksheet.cells.get("A2").put_value(1)
worksheet.cells.get("A3").put_value(3)
worksheet.cells.get("A4").put_value(2.5)
worksheet.cells.get("A5").put_value(3.5)
worksheet.cells.get("B1").put_value("Cats")
worksheet.cells.get("C1").put_value("Dogs")
worksheet.cells.get("D1").put_value("Fishes")
worksheet.cells.get("B2").put_value(7)
worksheet.cells.get("B3").put_value(6)
worksheet.cells.get("B4").put_value(5)
worksheet.cells.get("B5").put_value(4)
worksheet.cells.get("C2").put_value(7)
worksheet.cells.get("C3").put_value(5)
worksheet.cells.get("C4").put_value(4)
worksheet.cells.get("C5").put_value(3)
worksheet.cells.get("D2").put_value(8)
worksheet.cells.get("D3").put_value(7)
worksheet.cells.get("D4").put_value(3)
worksheet.cells.get("D5").put_value(2)
# Create Line Chart: X as Category Axis
pieIdx = worksheet.charts.add(ChartType.LINE_WITH_DATA_MARKERS, 6, 15, 20, 21)
#  Retrieve the Chart object
chart = worksheet.charts[pieIdx]
#  Add Series
chart.n_series.add("B2:D5", True)
#  Set the category data
chart.n_series.category_data = "=Sheet1!$A$2:$A$5"
#  Set the first series mame
chart.n_series[0].name = "Cats"
#  Set the second series mame
chart.n_series[1].name = "Dogs"
#  Set the third series mame
chart.n_series[2].name = "Fishes"
#  Set the Legend at the bottom of the chart area
chart.legend.position = LegendPositionType.BOTTOM
#  Fill the PlotArea area with nothing
chart.plot_area.area.fill_format.fill_type = FillType.NONE
#  Create XY (Scatter) Chart: X as Value Axis
pieIdx = worksheet.charts.add(ChartType.SCATTER_CONNECTED_BY_LINES_WITH_DATA_MARKER, 6, 6, 20, 12)
#  Retrieve the Chart object
chart = worksheet.charts[pieIdx]
#  Add Series
chart.n_series.add("B2:D5", True)
#  Set X values for series
chart.n_series[0].x_values = "{1,3,2.5,3.5}"
chart.n_series[1].x_values = "{1,3,2.5,3.5}"
chart.n_series[2].x_values = "{1,3,2.5,3.5}"
#  Set the first series mame
chart.n_series[0].name = "Cats"
#  Set the second series mame
chart.n_series[1].name = "Dogs"
#  Set the third series mame
chart.n_series[2].name = "Fishes"
#  Set the Legend at the bottom of the chart area
chart.legend.position = LegendPositionType.BOTTOM
#  Fill the PlotArea area with nothing
chart.plot_area.area.fill_format.fill_type = FillType.NONE
#  Save the Excel file
workbook.save("XAxis.xlsx")
