Конвертация диаграммы Excel в изображение с помощью JavaScript через C++

Диаграммы наглядны и облегчают пользователю видеть сравнения, паттерны и тенденции в данных. Например, вместо анализа колонок чисел в таблице, диаграмма сразу показывает, уменьшаются ли продажи или растут, или сравнивает фактические продажи с плановыми. Людям часто приходится представлять статистическую и графическую информацию в легко понимаемой и легко поддерживаемой форме. Изображение помогает.

Иногда в приложениях или веб-страницах требуются графики. Или может понадобиться для документа Word, файла PDF, презентации PowerPoint или другого приложения. В каждом случае вы хотите преобразовать график в изображение, чтобы использовать его в другом месте.

Конвертация диаграмм в изображения

В приведенных здесь примерах преобразуются круговая диаграмма и столбчатая диаграмма в изображения.

Конвертация круговой диаграммы в файл изображения

Сначала создайте круговую диаграмму в Microsoft Excel, а затем преобразуйте ее в файл изображения с помощью Aspose.Cells for JavaScript через C++. Этот пример создает изображение EMF на основе круговой диаграммы в шаблонном файле Microsoft Excel.

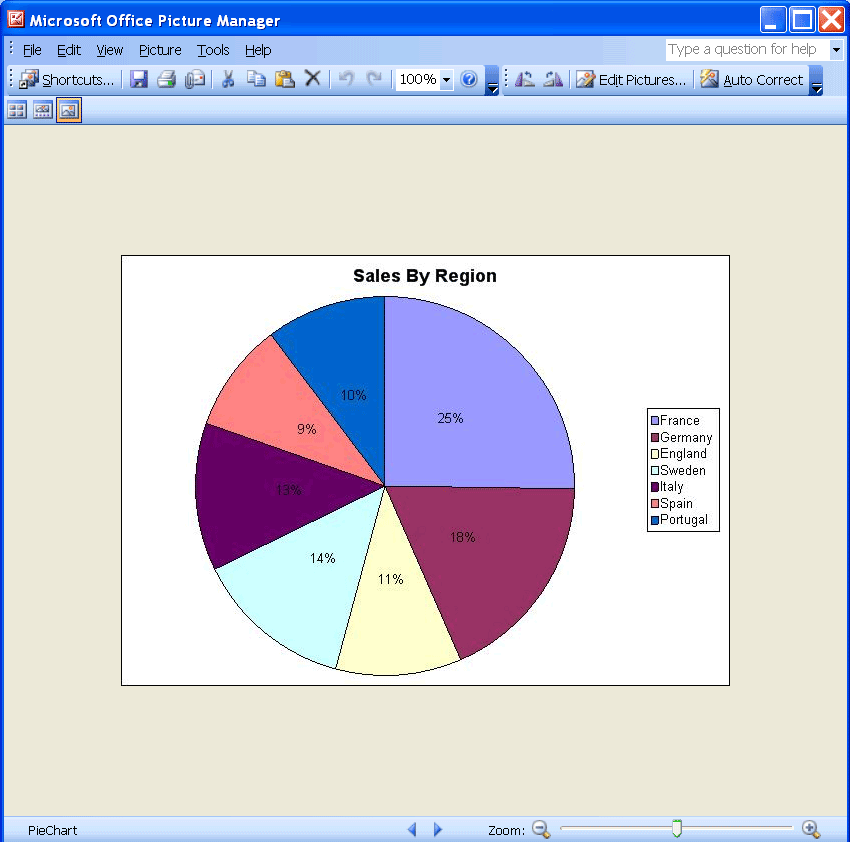

Результат: изображение круговой диаграммы

Создайте круговую диаграмму в Microsoft Excel:
1. Откройте новую книгу в Microsoft Excel.
2. Введите некоторые данные в лист.
3. Создайте круговую диаграмму на основе данных.
4. Сохраните файл.

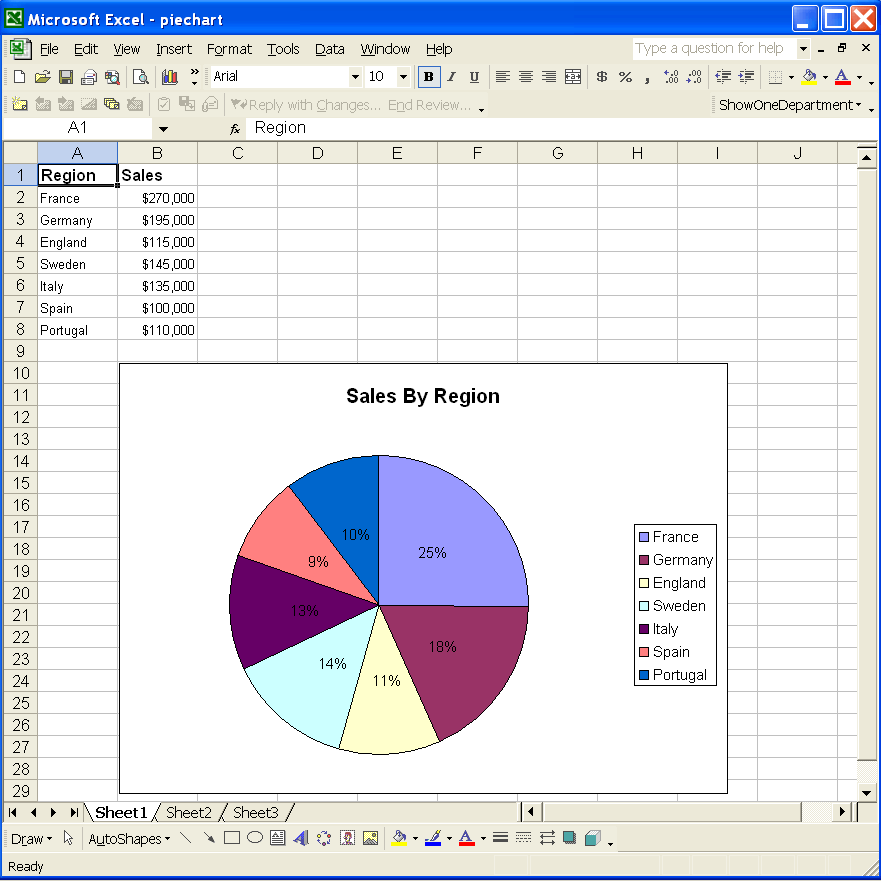

Исходный файл.

Скачайте и установите Aspose.Cells:
1. Скачать Aspose.Cells for JavaScript через C++.
2. Установите его на вашем компьютере для разработки.

Все компоненты Aspose работают в режиме оценки при первой установке. Режим оценки не имеет временных ограничений и вставляет в выходные документы только водяной знак.

Создайте проект:
1. Запустите предпочитаемую IDE.
2. Создайте новое консольное приложение. В этом примере используется приложение JavaScript, но его можно создать с помощью любой среды выполнения JavaScript.
3. Добавьте ссылку. Этот проект использует Aspose.Cells, поэтому добавьте ссылку на Aspose.Cells for JavaScript через C++.
4. Напишите код, который находит и конвертирует диаграмму. Приведен ниже код, используемый компонентом для выполнения задачи. Используется очень немного строк кода.

<!DOCTYPE html>
<html>
    <head>
        <title>Aspose.Cells Example</title>
    </head>
    <body>
        <h1>Convert Chart to Image Example</h1>
        <input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
        <button id="runExample">Run Example</button>
        <a id="downloadLink" style="display: none;">Download Result</a>
        <div id="result"></div>
    </body>

    <script src="aspose.cells.js.min.js"></script>
    <script type="text/javascript">
        const { Workbook, SaveFormat, Utils } = AsposeCells;

        AsposeCells.onReady({
            license: "/lic/aspose.cells.enc",
            fontPath: "/fonts/",
            fontList: [
                "arial.ttf",
                "NotoSansSC-Regular.ttf"
            ]
        }).then(() => {
            console.log("Aspose.Cells initialized");
        });

        document.getElementById('runExample').addEventListener('click', async () => {
            const fileInput = document.getElementById('fileInput');
            if (!fileInput.files.length) {
                document.getElementById('result').innerHTML = '<p style="color: red;">Please select an Excel file.</p>';
                return;
            }

            const file = fileInput.files[0];
            const arrayBuffer = await file.arrayBuffer();

            // Instantiating a Workbook object from the uploaded file
            const workbook = new Workbook(new Uint8Array(arrayBuffer));

            // Get the designer chart (first chart) in the first worksheet of the workbook.
            const chart = workbook.worksheets.get(0).charts.get(0);

            // Convert the chart to an image (EMF) and prepare download link
            const imageData = chart.toImage(AsposeCells.ImageType.Emf);
            const blob = new Blob([imageData]);
            const downloadLink = document.getElementById('downloadLink');
            downloadLink.href = URL.createObjectURL(blob);
            downloadLink.download = 'PieChart.out.emf';
            downloadLink.style.display = 'block';
            downloadLink.textContent = 'Download Chart Image';

            document.getElementById('result').innerHTML = '<p style="color: green;">Chart converted to EMF successfully! Click the download link to get the image.</p>';
        });
    </script>
</html>

Конвертация столбчатой диаграммы в файл изображения

Сначала создайте столбцовую диаграмму в Microsoft Excel и преобразуйте ее в файл изображения, как указано выше. После выполнения этого кода создается JPEG-файл на основе столбчатой диаграммы из шаблона файла Excel.

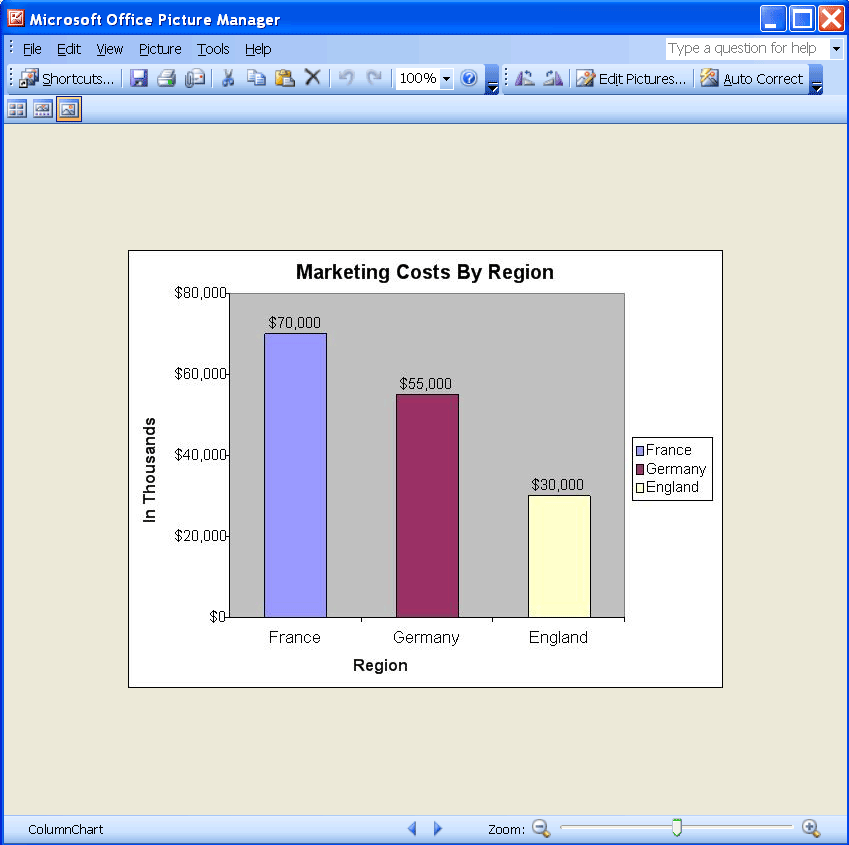

Выходной файл: изображение столбчатой диаграммы.

Создайте столбчатую диаграмму в Microsoft Excel:
1. Откройте новую книгу в Microsoft Excel.
2. Введите некоторые данные в лист.
3. Создайте столбчатую диаграмму на основе данных.
4. Сохраните файл.

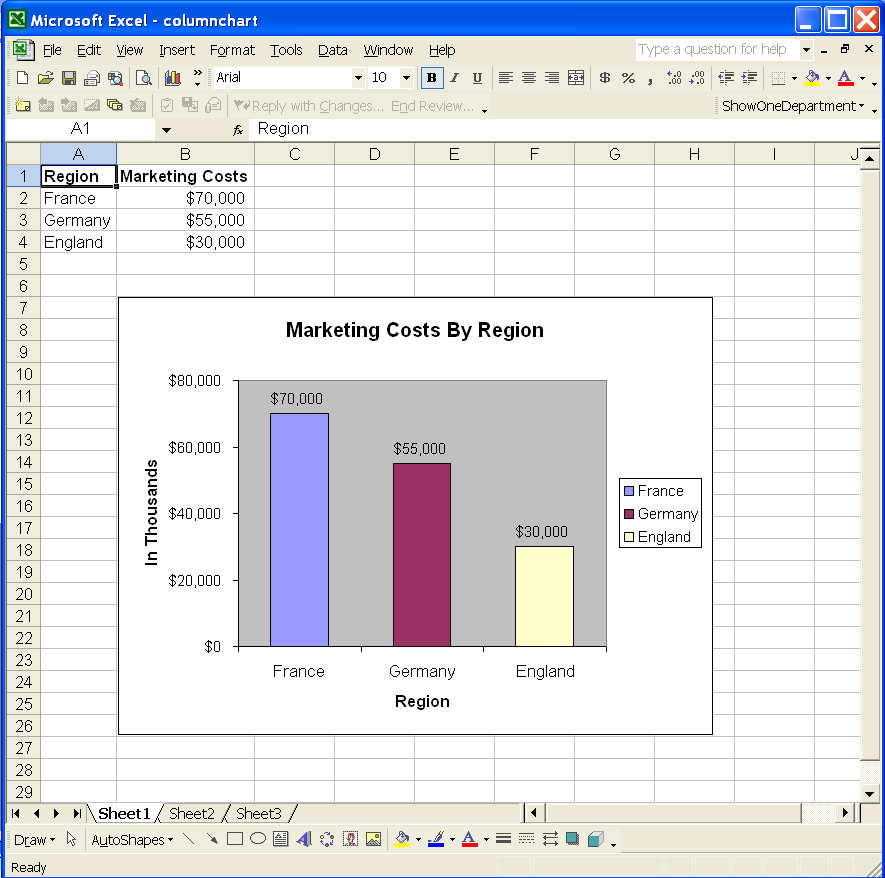

Входной файл.

Создайте проект с ссылками, как описано выше.
Динамически преобразуйте диаграмму в изображение. Ниже приведен используемый компонентом код для выполнения этой задачи. Код аналогичен предыдущему:

<!DOCTYPE html>
<html>
    <head>
        <title>Aspose.Cells Example - Convert Chart to Image</title>
    </head>
    <body>
        <h1>Convert Chart to Image</h1>
        <input type="file" id="fileInput" accept=".xls,.xlsx,.csv" />
        <button id="runExample">Run Example</button>
        <a id="downloadLink" style="display: none;">Download Result</a>
        <div id="result"></div>
    </body>

    <script src="aspose.cells.js.min.js"></script>
    <script type="text/javascript">
        const { Workbook, SaveFormat, ImageType, Utils } = AsposeCells;

        AsposeCells.onReady({
            license: "/lic/aspose.cells.enc",
            fontPath: "/fonts/",
            fontList: [
                "arial.ttf",
                "NotoSansSC-Regular.ttf"
            ]
        }).then(() => {
            console.log("Aspose.Cells initialized");
        });

        document.getElementById('runExample').addEventListener('click', async () => {
            const fileInput = document.getElementById('fileInput');
            if (!fileInput.files.length) {
                document.getElementById('result').innerHTML = '<p style="color: red;">Please select an Excel file.</p>';
                return;
            }

            const file = fileInput.files[0];
            const arrayBuffer = await file.arrayBuffer();

            // Instantiate Workbook from uploaded file
            const workbook = new Workbook(new Uint8Array(arrayBuffer));

            // Get the designer chart (first chart) in the first worksheet of the workbook.
            const chart = workbook.worksheets.get(0).charts.get(0);

            // Convert the chart to an image (JPEG)
            const imageData = await chart.toImage(ImageType.Jpeg);

            // Create a Blob and provide a download link
            const blob = new Blob([imageData], { type: 'image/jpeg' });
            const downloadLink = document.getElementById('downloadLink');
            downloadLink.href = URL.createObjectURL(blob);
            downloadLink.download = 'ColumnChart.out.jpeg';
            downloadLink.style.display = 'block';
            downloadLink.textContent = 'Download Chart Image';

            document.getElementById('result').innerHTML = '<p style="color: green;">Chart converted to image successfully! Click the download link to get the image.</p>';
        });
    </script>
</html>
