Výplňový Symbolizér
Výplňový Symbolizér
Jednoduchý výplňový symbolizér vyplní oblast přizpůsobitelným stylem výplně a obrysem. Toto je výchozí symbolizér pro 2-dimenzionální geometrie (polygony).
Pokud má polygon „díry“, nejsou vyplněny, ale okraje kolem děr jsou obrysovány běžným způsobem. „Ostrov“ uvnitř děr je vyplněn a obrysován a tak dále.
Podporované možnosti stylingu:
| Vlastnost | Popis |
|---|---|
| FillColor | Specifikuje barvu a průhlednost výplně. |
| FillStyle | - Solid - Pevná výplň - None - Nevyplňovat polygon - Horizontal Hatch - Vzor vodorovných čar. - Vertical Hatch - Vzor svislých čar. - Cross Hatch - Specifikuje vodorovné a svislé čáry, které se kříží. - Forward Diagonal Hatch - Vzor čar diagonálně zleva nahoře doprava dolů. - Backward Diagonal Hatch - Vzor čar diagonálně zprava nahoře doleva dolů. - Diagonal Cross Hatch - Vzor zkřížených diagonálních čar. |
| StrokeColor | Specifikuje barvu a průhlednost obrysové čáry. |
| StrokeStyle | Specifikuje, jak by měly být kresleny symbolové linky. |
| StrokeWidth | Specifikuje šířku obrysové čáry. |
| StrokeDashPattern | Specifikuje pole vzdáleností, které určují délky střídavých pomlček a mezer v přerušovaných čarách. |
| StrokeDashOffset | Specifikuje vzdálenost od začátku čáry k začátku vzoru pomlček. |
| StrokeLineJoin | Určuje, jak se čáry vykreslují v průsečících segmentů čar. - Miter - ostrý roh - Round - zaoblený roh - Bevel - diagonální roh |
| HorizontalOffset | Specifikuje horizontální posun od umístění bodu k kotvícímu bodu tvaru. |
| VerticalOffset | Specifikuje vertikální posun od umístění bodu k kotvícímu bodu tvaru. |
Typy Geometrií
Symbolizér lze použít na geometrie jakéhokoli typu.
| Rozměr Geometrie | Typy Geometrií | Vykreslovací Chování |
|---|---|---|
| Bod | Bod, MultiPoint | Kreslí malý čtvercový ortogonální polygon. |
| Čára | LineString, CircularString, CompoundCurve, LinerRing, MultiCurve, MultiLineString | Čára je uzavřena pro vyplnění spojením koncového bodu se startovním bodem. Pouze původní čára je obrysována. |
| Plocha | Polygon, CurvePolygon, MultiPolygon, MultiSurface | Kreslí polygon. |
Pro GeometryCollections je vykreslovací chování určováno samostatně pro každou geometrii uvnitř kolekce. Vrstvy s mísící geometrií sledují logiku pro GeometryCollections.
Použijte MixedGeometrySymbolizer k omezení symbolizéru na specifické typy geometrií.
Příklady
Ve výchozím nastavení Simple Fill symbolizér kreslí černou obrysovou čáru a pevnou bílou výplň:

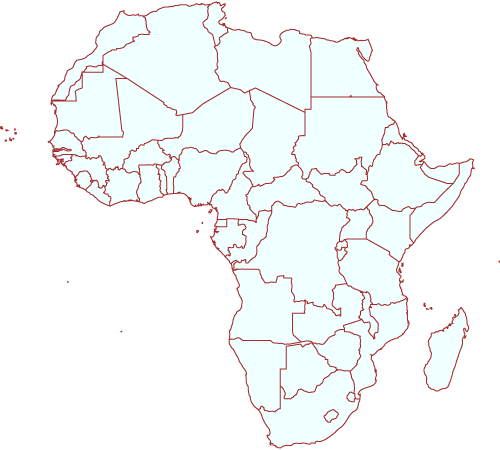

Zde je, jak změnit styl:
 |
|---|
Měli byste také chtít přidat popisky k polygonům. Navštivte Příklady Popisování Čar pro příklady, jak označovat okraje polygonů nebo Příklady Popisování Bodů na příkladech, jak označovat středy polygonů.
