Harita Çizin. Fayanslarla kayan bir harita.

Bu makalede, Aspose.GIS kütüphanesi ve kamuya açık veriler kullanarak gerçek zamanlı olarak oluşturulacak kayan bir haritanın nasıl oluşturulacağını göstermek istiyoruz. Yeni kütüphane özelliği sayesinde artık GIS verilerini SQL sorgusu aracılığıyla veritabanından sorgulayabiliriz. Sonuç olarak elde etmemiz gereken şudur:

Sonuç

Depo kaynak kodu burada.

Veri hazırlığı.

Öncelikle, veritabanına yükleyebileceğimiz coğrafi bilgilere ihtiyacımız olacak. Bu tür bilgilerin popüler kaynaklarından biri OpenStreetMap‘tir, bu yüzden onu kullanalım. Bence en uygun yol, https://download.geofabrik.de/ adresinden pbf formatında veri çıkarmaktır. Örneğin, Macaristan indirelim.

Bir sonraki aşamada, çalışan bir PostGIS örneğine ihtiyacımız var. Elbette yerel olarak yüklenmiş bir PostgreSQL sürümünü kullanabilirsiniz, ancak Docker kapsayıcılarını kullanmanın çok uygun olduğunu düşünüyorum. Docker compose dosyası kullanarak PostGIS’i kuralım:

services:
  postgis:
    image: postgis/postgis
    environment:
      - POSTGRES_DB=gis
      - POSTGRES_USER=gis
      - POSTGRES_PASSWORD=password
    ports:
      - 5432:5432
    volumes:
      - d:\\local_folder:/usr/share/gisdata

d:\local_folder:/usr/share/gisdata birimi, GIS verilerini yerel makineden yüklemek için gereklidir.

Şimdi kapsayıcımızı çalıştıralım:

docker compose up

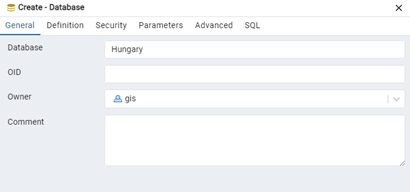

Veritabanı örneğine pgAdmin kullanarak bağlanın ve orada Macaristan veritabanını oluşturun:

DB Oluştur

veya SQL komutu aracılığıyla:

CREATE DATABASE Hungary;

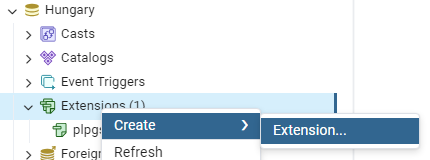

Bu veritabanına gerekli uzantıları ekleyin:

Uzantılar

Bunlar postgis ve hstore uzantıları olacaktır. hstore, anahtar-değer veri tipini kullanmanıza olanak tanıyan bir uzantıdır. OpenStreetMap yaygın olarak bu türü, ana kategorilere düşmeyen özelliklerin tanımlanması için kullanır ve bu nedenle bunlar için ayrı alanlar oluşturulmaz, ancak etiketler alanında saklanır.

SQL benzeri komutların da vardır:

CREATE EXTENSION IF NOT EXISTS hstore;
CREATE EXTENSION IF NOT EXISTS postgis;

Şimdi kabağa bağlanalım, benim durumumda local_folder-postgis-1:

docker exec -it local_folder-postgis-1 sh

Ve verileri pbf dosyasından veritabanına aktaracak programı yükleyelim:

apt-get update && apt-get install -y osm2pgsql

hungary-latest.osm.pbf dosyasının yerel klasörünüzde olduğundan emin olun ve ardından içe aktarma komutunu çalıştırın:

osm2pgsql --create --database=Hungary --user=gis --password --host=localhost --port=5432 --hstore /usr/share/gisdata/hungary-latest.osm.pbf

Macaristan durumunda, bu komutu tamamlamak bir buçuk dakika sürdü. --create seçeneği yeni bir veritabanının basit oluşturma modunu ifade eder. Bu arada, her şeyden önce --append modu da vardır ve bu, veriler değişmişse güncellenmelerine olanak tanır:

osm2pgsql --append --slim OSMFILE

--hstore seçeneği uygulamasına ek olarak özelliklerin ve geometrilerin ek bilgilerini depolamak için tags tipinde bir alan oluşturmasını söyler.

Arka Uç

Yani verilerimiz kullanıma hazır. Harita oluşturma yolundaki bir sonraki adım, arka ucunu oluşturmaktır. Arka ucumuzun amacı, genellikle 256*256 boyutunda olan özel fayanslar üretmek ve bunların tarayıcıda mozaik gibi bir haritaya monte edilmesidir. Her fayans benzersiz bir şekilde Z’nin haritanın yakınlaştırma/uzaklaştırma derecesi, X’in fayans dizisindeki satır ve Y’nin sütun kombinasyonuyla tanımlanır. Fayansların doğası hakkında daha fazla bilgiyi burada okuyabilirsiniz.

Arka ucumuz buna göre ASP.NET Core üzerinde olacak, bu yüzden projeyi oluşturmaya başlayalım. Yani Visual Studio‘da önceden yüklenmiş ASP.NET Core MVC şablonuna dayalı bir proje oluşturalım.

Ardından, fayansları üretecek projeye Aspose.GIS NuGet paketini yükleyin:

dotnet add package Aspose.GIS --version 24.6.0

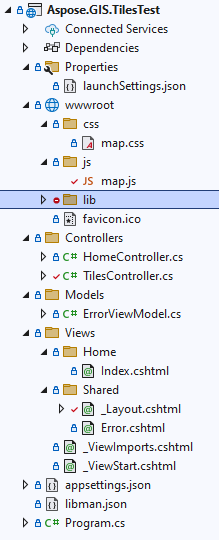

Projeyi gereksiz dosyalardan temizleyin. Böylece yapı aşağıdaki gibi görünür:

Çözüm Gezgini

Ardından wwwroot/lib klasörünün içeriğini silin, çünkü bağımlılıklarımızı libman aracılığıyla kuracağız. İşte libman.json dosyasının yapısı:

{
  "version": "1.0",
  "defaultProvider": "cdnjs",
  "libraries": [
    {
      "library": "leaflet@1.9.4",
      "destination": "wwwroot/lib/leaflet/"
    },
    {
      "library": "bootstrap@5.3.3",
      "destination": "wwwroot/lib/bootstrap/",
      "files": [
        "css/bootstrap-reboot.min.css"
      ]
    }
  ]
}

Bağımlılıkları _Layout.cshtml dosyasına ekleyin:

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="utf-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>@ViewData["Title"] - Aspose.GIS.TilesTest</title>
    <link href="~/lib/bootstrap/css/bootstrap-reboot.min.css" rel="stylesheet" />
    @await RenderSectionAsync("Styles", required: false)
</head>
<body>
    @RenderBody()
    @await RenderSectionAsync("Scripts", required: false)
</body>
</html>

Ve ayrıca Index.cshtml‘yi düzenleyin:

@{
    ViewData["Title"] = "Home Page";
}

<div id="map"></div>

@section Styles {
    <link href="~/lib/leaflet/leaflet.min.css" rel="stylesheet" />
    <link href="~/css/map.css" rel="stylesheet" asp-append-version="true"/>
}

@section Scripts {
    <script src="~/lib/leaflet/leaflet.min.js"></script>
    <script src="~/js/map.js" asp-append-version="true"></script>
}

Bu durumda, bootstrap-reboot.min.css varsayılan stil ayarlarını sıfırlar ve leaflet.min.js, fayanslardan haritayı bir araya getirerek haritanın oluşturulmasından sorumludur. Harita bloğunun yüksekliğini görünür alanın tam yüksekliğine ayarlayalım map.css dosyasında:

#map {
    min-height: 100vh;
}

map.js dosyasının içeriği de oldukça basit, ancak biraz daha ilginç:

var map = L.map('map').setView([47.59995, 19.36623], 13);
const tiles = L.tileLayer('/tiles/{z}/{x}/{y}.png', {
    maxZoom: 19,
    minZoom: 11
}).addTo(map);

Burada harita bloğunun kimliğini 'map' olarak belirtiyoruz, ardından setView yönteminde başlangıç harita yüklemesinin başlayacağı yerin koordinatlarını ve ayrıca örneğin 13 ölçeğini ayarlıyoruz. Dikkat edin tileLayer yöntemi, sunucuya fayans isteği için bir desen dizesi kabul eder. Bu adres ya üçüncü taraf fayans sunucularına erişmek için mutlak ya da bizim durumumuzda göreli olabilir. /tiles/{z}/{x}/{y}.png rotası henüz bizim tarafından uygulanmadı ve bu anlatımızın en önemli parçasıdır ki henüz uygulamamız gerekiyor.

Fayans oluşturma isteği işleyicisini uygulamak için öncelikle Program.cs dosyasında ayrı bir rota tanımlayalım:

app.MapControllerRoute(name: "tiles",
  pattern: "tiles/{z}/{x}/{y}.png",
  defaults: new { controller = "Tiles", action = "Index" });

app.MapControllerRoute(
  name: "default",
  pattern: "{controller=Home}/{action=Index}/{id?}");

Burada iki rota tanımlanır, ilki fayanslar için ve ikincisi standart olandır. MapControllerRoute durumunda sıra önemlidir, bu nedenle beklenmedik davranışlardan kaçınmak için fayans rotasını standart rottan önce yerleştirmek değerdir.

Ardından arka ucunu oluşturalım. İşte örnek bir kod:

using var map = new Map(256, 256);
var pngStream = new MemoryStream();
var labeling = new RuleBasedLabeling
{
  { x => x.GetValue<string>("source") == "polygon",  new SimpleLabeling("addr:housenumber") },
  LabelingRule.CreateElseRule(new SimpleLabeling("name"))
};

map.SpatialReferenceSystem = SpatialReferenceSystem.WebMercator;
map.Extent = new Extent(min_x, min_y, max_x, max_y, SpatialReferenceSystem.WebMercator);
map.Add(citiesLayer, new SimpleFill { FillColor = Color.PeachPuff }, labeling);
map.Add(forestLayer, new SimpleFill { FillColor = Color.PaleGreen }, labeling);
map.Add(waterLayer, new SimpleFill { FillColor = Color.SkyBlue }, labeling);
map.Add(buildingsLayer, new SimpleFill { FillColor = Color.SandyBrown }, labeling);
map.Render(AbstractPath.FromStream(pngStream), Renderers.Png);

pngStream.Seek(0, SeekOrigin.Begin);

return File(pngStream, "image/png");

Umarız temel fikirleri ve harita oluşturma tekniklerini size aktarabildik. Deneylerinizde bol şans diliyoruz.
