Données dans une forme non primitive avec C++

Accès aux données d’une forme non primitive

Parfois, vous avez besoin d’accéder aux données d’une forme qui n’est pas intégrée. Les formes intégrées sont appelées formes primitives; celles qui ne le sont pas sont appelées non primitives. Par exemple, vous pouvez définir vos propres formes en utilisant différentes lignes connectées par courbe.

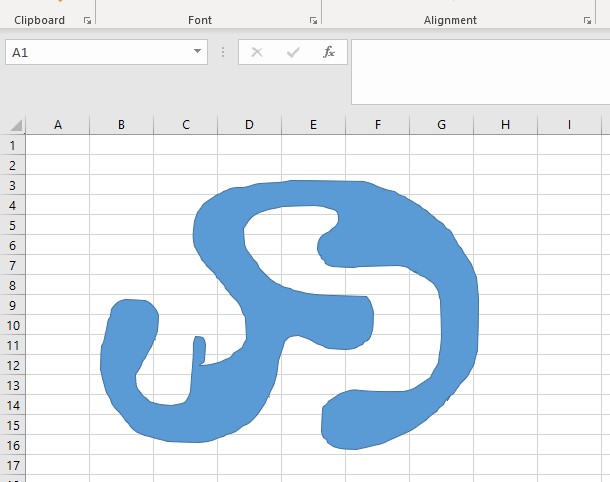

Une forme non primitive

Dans Aspose.Cells, les formes non primitives sont assignées au type AutoShapeType.NotPrimitive. Vous pouvez vérifier leur type en utilisant la propriété Shape.AutoShapeType.

Accédez aux données de la forme en utilisant la propriété Shape.GetPaths(). Il renvoie tous les chemins connectés qui composent la forme non primitive. Ces chemins sont du type ShapePath qui contient une liste de tous les segments qui contiennent à leur tour les points de chaque segment.

Montre un exemple d’une forme non primitive

#include <iostream>
#include "Aspose.Cells.h"

using namespace Aspose::Cells;
using namespace Aspose::Cells::Drawing;

int main()
{
    Aspose::Cells::Startup();

    // Source directory path
    U16String srcDir(u"..\\Data\\01_SourceDirectory\\");

    // Load the workbook
    Workbook workbook(srcDir + u"NonPrimitiveShape.xlsx");

    // Access the first worksheet
    Worksheet worksheet = workbook.GetWorksheets().Get(0);

    // Accessing the user defined shape
    Shape shape = worksheet.GetShapes().Get(0);

    if (shape.GetAutoShapeType() == AutoShapeType::NotPrimitive)
    {
        // Access shape's data
        ShapePathCollection shapePathCollection = shape.GetPaths();

        // Access information of individual path
        for (int i = 0; i < shapePathCollection.GetCount(); ++i)
        {
            ShapePath shapePath = shapePathCollection.Get(i);

            // Access path segment list
            ShapeSegmentPathCollection pathSegments = shapePath.GetPathSegementList();

            // Access individual path segment
            for (int j = 0; j < pathSegments.GetCount(); ++j)
            {
                ShapeSegmentPath pathSegment = pathSegments.Get(j);

                // Gets the points in path segment
                ShapePathPointCollection segmentPoints = pathSegment.GetPoints();

                for (int k = 0; k < segmentPoints.GetCount(); ++k)
                {
                    ShapePathPoint pathPoint = segmentPoints.Get(k);
                    std::cout << "X: " << pathPoint.GetX() << ", Y: " << pathPoint.GetY() << std::endl;
                }
            }
        }
    }

    Aspose::Cells::Cleanup();
    return 0;
}
