Axe Principal et Secondaire

Scénarios d’utilisation possibles

Lorsque les nombres dans un graphique varient largement d’une série de données à une autre, ou lorsque vous avez des types de données mélangés (prix et volume), tracez une ou plusieurs séries de données sur un axe vertical (valeur) secondaire. L’échelle de l’axe vertical secondaire affiche les valeurs des séries de données associées. Un axe secondaire fonctionne bien dans un graphique qui montre une combinaison de graphiques en colonnes et en lignes.

Gérer les axes primaire et secondaire comme Microsoft Excel

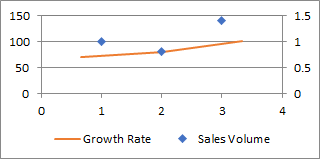

Veuillez consulter le code d’exemple suivant qui crée un nouveau fichier Excel et place les valeurs du graphique dans la première feuille de calcul. Ensuite, nous ajoutons un graphique et montrons le deuxième axe.

Code d’exemple

from aspose.cells import Workbook
from aspose.cells.charts import ChartType, LegendPositionType
from aspose.cells.drawing import FillType

#  Create an instance of Workbook
workbook = Workbook()
#  Access the first worksheet.
worksheet = workbook.worksheets[0]
#  Put the sample values used in a chart
worksheet.cells.get("A1").put_value("Region")
worksheet.cells.get("A2").put_value("Peking")
worksheet.cells.get("A3").put_value("New York")
worksheet.cells.get("A4").put_value("Paris")
worksheet.cells.get("B1").put_value("Sales Volume")
worksheet.cells.get("C1").put_value("Growth Rate")
worksheet.cells.get("B2").put_value(100)
worksheet.cells.get("B3").put_value(80)
worksheet.cells.get("B4").put_value(140)
worksheet.cells.get("C2").put_value(0.7)
worksheet.cells.get("C3").put_value(0.8)
worksheet.cells.get("C4").put_value(1.0)
#  Create a Scatter chart
pieIdx = worksheet.charts.add(ChartType.SCATTER, 6, 6, 15, 11)
#  Retrieve the Chart object
chart = worksheet.charts[pieIdx]
#  Add Series
chart.n_series.add("B2:C4", True)
#  Set the category data
chart.n_series.category_data = "=Sheet1!$A$2:$A$4"
#  Set the Second-Axis
chart.n_series[1].plot_on_second_axis = True
#  Show the Second-Axis
chart.second_value_axis.is_visible = True
#  Set the second series ChartType to line
chart.n_series[1].type = ChartType.LINE
#  Set the series name
chart.n_series[0].name = "Sales Volume"
chart.n_series[1].name = "Growth Rate"
#  Set the Legend at the bottom of the chart area
chart.legend.position = LegendPositionType.BOTTOM
#  Fill the PlotArea area with nothing
chart.plot_area.area.fill_format.fill_type = FillType.NONE
#  Save the file
workbook.save("PrimaryandSecondaryAxis.xlsx")
