Asse X vs. Asse delle categorie

Possibili Scenari di Utilizzo

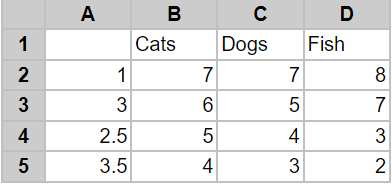

Ci sono diversi tipi di assi X. Mentre l’asse Y è un asse di tipo Valore, l’asse X può essere un asse di tipo Categoria o un asse di tipo Valore. Utilizzando un asse di tipo Valore, i dati sono trattati come dati numerici continuamente variabili, e il marcatore è posizionato in un punto lungo l’asse che varia in base al suo valore numerico. Utilizzando un asse di tipo Categoria, i dati sono trattati come una sequenza di etichette di testo non numeriche, e il marcatore è posizionato in un punto lungo l’asse in base alla sua posizione nella sequenza. Il codice di esempio qui sotto illustra la differenza tra Assi di Valore e di Categoria. I nostri dati di esempio sono mostrati nella tabella di esempio di seguito. La prima colonna contiene i nostri dati asse X, che possono essere trattati come Categorie o come Valori. Nota che i numeri non sono equispaziati, né appaiono in ordine numerico.

Gestire l’asse X e il’asse delle categorie come Microsoft Excel

Mostreremo questi dati su due tipi di grafico, il primo grafico è un grafico XY (disperso) con l’asse X come asse dei valori, il secondo grafico è un grafico a linee con l’asse X come asse delle categorie.

Codice di Esempio

from aspose.cells import Workbook
from aspose.cells.charts import ChartType, LegendPositionType
from aspose.cells.drawing import FillType

#  Create an instance of Workbook
workbook = Workbook()
#  Access the first worksheet.
worksheet = workbook.worksheets[0]
#  Put the sample values used in charts
worksheet.cells.get("A2").put_value(1)
worksheet.cells.get("A3").put_value(3)
worksheet.cells.get("A4").put_value(2.5)
worksheet.cells.get("A5").put_value(3.5)
worksheet.cells.get("B1").put_value("Cats")
worksheet.cells.get("C1").put_value("Dogs")
worksheet.cells.get("D1").put_value("Fishes")
worksheet.cells.get("B2").put_value(7)
worksheet.cells.get("B3").put_value(6)
worksheet.cells.get("B4").put_value(5)
worksheet.cells.get("B5").put_value(4)
worksheet.cells.get("C2").put_value(7)
worksheet.cells.get("C3").put_value(5)
worksheet.cells.get("C4").put_value(4)
worksheet.cells.get("C5").put_value(3)
worksheet.cells.get("D2").put_value(8)
worksheet.cells.get("D3").put_value(7)
worksheet.cells.get("D4").put_value(3)
worksheet.cells.get("D5").put_value(2)
# Create Line Chart: X as Category Axis
pieIdx = worksheet.charts.add(ChartType.LINE_WITH_DATA_MARKERS, 6, 15, 20, 21)
#  Retrieve the Chart object
chart = worksheet.charts[pieIdx]
#  Add Series
chart.n_series.add("B2:D5", True)
#  Set the category data
chart.n_series.category_data = "=Sheet1!$A$2:$A$5"
#  Set the first series mame
chart.n_series[0].name = "Cats"
#  Set the second series mame
chart.n_series[1].name = "Dogs"
#  Set the third series mame
chart.n_series[2].name = "Fishes"
#  Set the Legend at the bottom of the chart area
chart.legend.position = LegendPositionType.BOTTOM
#  Fill the PlotArea area with nothing
chart.plot_area.area.fill_format.fill_type = FillType.NONE
#  Create XY (Scatter) Chart: X as Value Axis
pieIdx = worksheet.charts.add(ChartType.SCATTER_CONNECTED_BY_LINES_WITH_DATA_MARKER, 6, 6, 20, 12)
#  Retrieve the Chart object
chart = worksheet.charts[pieIdx]
#  Add Series
chart.n_series.add("B2:D5", True)
#  Set X values for series
chart.n_series[0].x_values = "{1,3,2.5,3.5}"
chart.n_series[1].x_values = "{1,3,2.5,3.5}"
chart.n_series[2].x_values = "{1,3,2.5,3.5}"
#  Set the first series mame
chart.n_series[0].name = "Cats"
#  Set the second series mame
chart.n_series[1].name = "Dogs"
#  Set the third series mame
chart.n_series[2].name = "Fishes"
#  Set the Legend at the bottom of the chart area
chart.legend.position = LegendPositionType.BOTTOM
#  Fill the PlotArea area with nothing
chart.plot_area.area.fill_format.fill_type = FillType.NONE
#  Save the Excel file
workbook.save("XAxis.xlsx")
