Как создать диаграмму солнце

Возможные сценарии использования

Диаграммы-дерева хороши для сравнения пропорций в иерархии, однако они не очень хороши в показе иерархических уровней между крупными категориями и каждой точкой данных. Диаграмма-солнце намного лучше подходит для показа этого. Диаграмма-солнце идеально подходит для отображения иерархических данных. Каждый уровень иерархии представлен одним кольцом или кругом, где внутренний круг представляет верхнюю часть иерархии. Диаграмма-солнце без каких-либо иерархических данных (один уровень категорий) выглядит похоже на кольцевую диаграмму. Однако диаграмма-солнце с несколькими уровнями категорий показывает, как внешние кольца соотносятся с внутренними кольцами. Диаграмма-солнце наиболее эффективна в показе того, как одно кольцо разбивается на составляющие его части, в то время как другой тип иерархической диаграммы, диаграмма-дерева, идеально подходит для сравнения относительных размеров.

Диаграмма созвездия

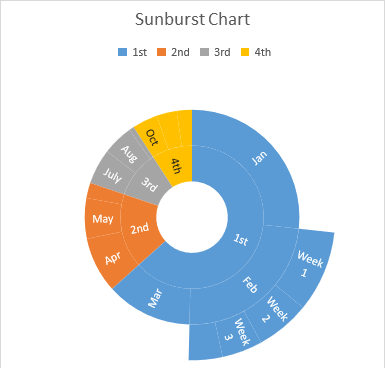

После выполнения приведенного ниже кода вы увидите диаграмму созвездия, как показано ниже.

Образец кода

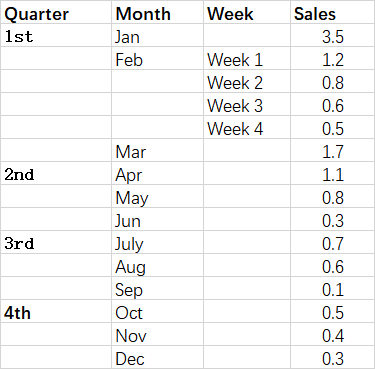

Приведенный ниже образец кода загружает образец файла Excel и генерирует выходной файл Excel.

from aspose.cells import Workbook
from aspose.cells.charts import ChartType
from aspose.cells.drawing import FillType

#  Create an instance of Workbook
workbook = Workbook("sunburst.xlsx")
#  Access the first worksheet
worksheet = workbook.worksheets[0]
#  Add a Treemap chart
pieIdx = worksheet.charts.add(ChartType.SUNBURST, 5, 6, 25, 12)
#  Retrieve the Chart object
chart = worksheet.charts[pieIdx]
#  Set the legend can be showed
chart.show_legend = True
#  Set the chart title name
chart.title.text = "Sunburst Chart"
#  Add series data range
chart.n_series.add("D2:D16", True)
#  Set category data(A2:A16 is incorrect,as hierarchical catogory)
chart.n_series.category_data = "A2:C16"
#  Show the DataLabels with category names
chart.n_series[0].data_labels.show_category_name = True
#  Fill the PlotArea area with nothing
chart.plot_area.area.fill_format.fill_type = FillType.NONE
#  Save the Excel file
workbook.save("out.xlsx")
