如何使用C++创建龙卷风图

介绍

龙卷风图表,也称为龙卷风图或龙卷风图,是一种常用于Excel中的敏感性分析的数据可视化类型。它帮助您理解变量变化对特定结果或结果的影响。

如何在Excel中创建龙卷风图表

您可以通过以下步骤在Excel中创建龙卷风图表:

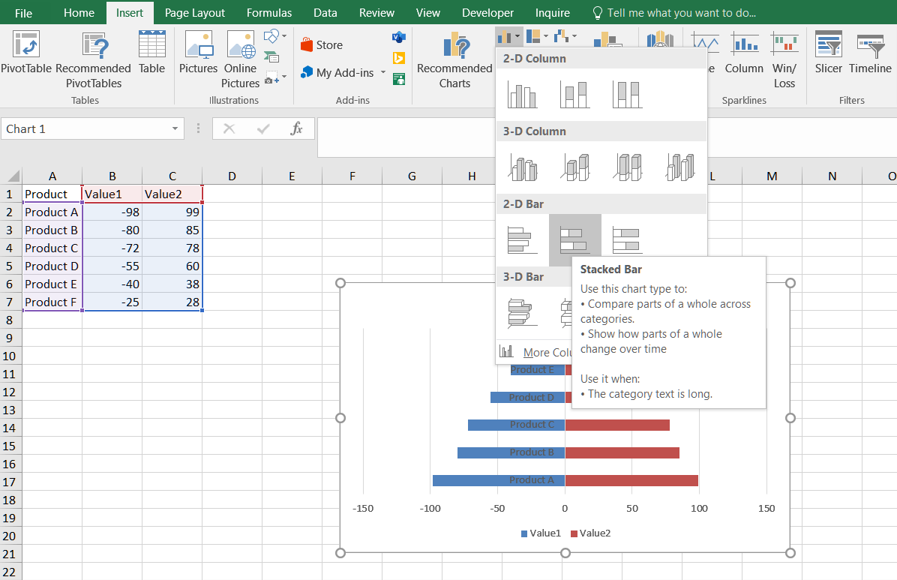

  1. 选择数据并转到插入 –> 图表 –> 插入柱状图或条形图 –> 堆积柱状图。点击。

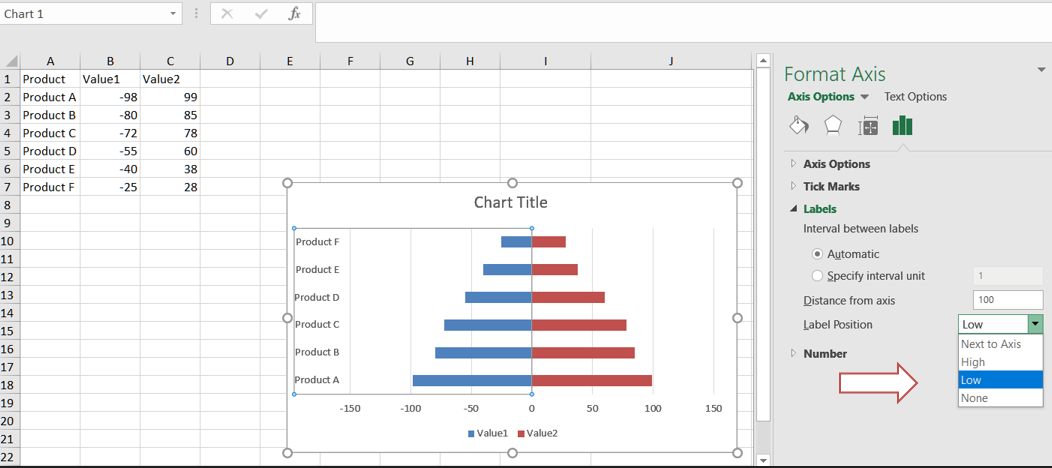

  2. 更改Y轴:右键单击Y轴。点击格式轴。在标签中,点击标签位置下拉菜单并选择低项。
  3. 选择任何柱并进行格式设置。设置适当的间距宽度。
  4. 让我们从龙卷风图表中删除减号(-)。选择X轴。转到格式设置。在轴选项中,点击数字。在类别中,选择自定义。在格式代码中写入###0,###0。点击添加。

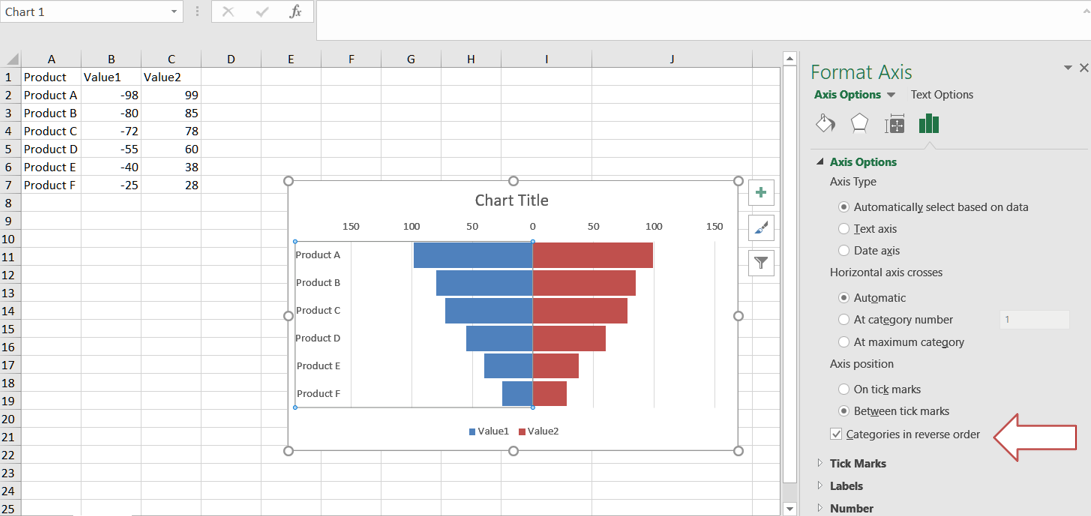

  5. 点击Y轴,进入轴设置。在轴设置中,选中逆序类别。

如何在Aspose.Cells中添加龙卷风图表

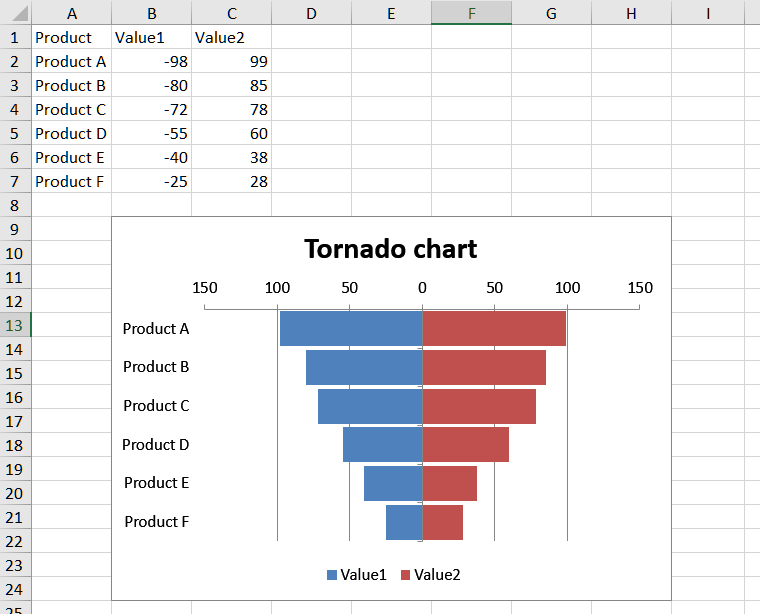

请参阅以下示例代码。它加载包含一些示例数据的示例Excel文件。然后根据初始数据创建堆叠条形图表,并设置相关属性。最后,将工作簿保存到输出XLSX格式。以下截图显示了Aspose.Cells在输出Excel文件中创建的龙卷风图表。

示例代码

#include <iostream>
#include "Aspose.Cells.h"
using namespace Aspose::Cells;

int main()
{
    Aspose::Cells::Startup();

    // Source directory path
    U16String srcDir(u"..\\Data\\01_SourceDirectory\\");

    // Output directory path
    U16String outDir(u"..\\Data\\02_OutputDirectory\\");

    // Path of input excel file
    U16String inputFilePath = srcDir + u"sample.xlsx";

    // Path of output excel file
    U16String outputFilePath = outDir + u"out.xlsx";

    // Create workbook
    Workbook wb(inputFilePath);

    // Get the first worksheet
    Worksheet sheet = wb.GetWorksheets().Get(0);

    // Get the chart collection from the worksheet
    ChartCollection charts = sheet.GetCharts();

    // Add a bar chart
    int index = charts.Add(ChartType::BarStacked, 8, 1, 24, 8);
    Chart chart = charts.Get(index);

    // Set data for the bar chart
    chart.SetChartDataRange(u"A1:C7", true);

    // Set properties for the bar chart
    chart.GetTitle().SetText(u"Tornado chart");
    chart.SetStyle(2);
    chart.GetPlotArea().GetArea().SetForegroundColor(Color::White());
    chart.GetPlotArea().GetBorder().SetColor(Color::White());
    chart.GetLegend().SetPosition(LegendPositionType::Bottom);

    // Set properties for the category axis
    chart.GetCategoryAxis().SetTickLabelPosition(TickLabelPositionType::Low);
    chart.GetCategoryAxis().SetIsPlotOrderReversed(true);

    // Set gap width
    chart.SetGapWidth(10);

    // Set properties for the value axis
    Axis valueAxis = chart.GetValueAxis();
    valueAxis.GetTickLabels().SetNumberFormat(u"#,##0;#,##0");

    // Save the workbook
    wb.Save(outputFilePath);

    std::cout << "Chart created successfully!" << std::endl;

    Aspose::Cells::Cleanup();
}
