Einfache Beschriftung

Die einfache Beschriftung legt fest, wie Features beschriftet werden müssen.

Unterstützte Optionen sind:

Eigenschaft	Beschreibung
LabelAttribute	Gibt den Attributnamen an, der als Quelle für die Beschriftungen verwendet werden soll.
LabelExpression	Bietet eine Möglichkeit zum Anpassen und Formatieren des Beschriftungstextes. Überschreibt LabelAttribute
FontFamily	Gibt die Schriftfamilie an, die zum Rendern des Textes verwendet werden soll. Der Standardwert ist ein systemabhängiger Wert.
FontStyle	Stil, der auf den Text angewendet werden soll. - FontStyle.Regular - normaler Text. - FontStyle.Bold - fetter Text. - FontStyle.Italic - kursiver Text. - FontStyle.Underine - unterstrichener Text. - FontStyle.StrikeOut - Text mit einer Linie in der Mitte.
FontSize	Gibt die Größe des Textes an.
FontColor	Bestimmt die Farbe des Textes.
HaloSize	Bestimmt die Größe des Halos (oder der Umrandung) um den Text.
HaloColor	Bestimmt die Farbe des Halos um den Text.
GeometryExpression	Geometrieausdruck, der verwendet werden soll, um Geometrien zu transformieren, bevor sie an die Beschriftungs-Engine übergeben werden.
MultipartMode	Gibt das Renderingverhalten für mehrteilige Geometrien an. - MultipartMode.All - Platzieren Sie eine Beschriftung in der Nähe jedes Teils der Geometrie. - MultipartMode.Any - Platzieren Sie eine Beschriftung in der Nähe eines beliebigen Teils der Geometrie. - MultipartMode.Largest - Platzieren Sie eine Beschriftung in der Nähe des größten Teils der Geometrie.
Placement	Gibt an, wie Beschriftungen relativ zur Geometrie platziert werden. - PointLabelPlacement - Platziert die Beschriftung in der Nähe des Zentrums der Geometrie. - LineLabelPlacement - Platziert die Beschriftung entlang der Geometrie oder ihres Umfangs.
Priority	Gibt die Priorität der Beschriftung an, falls sie sich mit einer anderen Beschriftung überschneidet. Die Beschriftung mit niedrigerer Priorität wird nicht gerendert. Standardmäßig ist 1000.

Beispiele

Punktbeschriftungsbeispiele

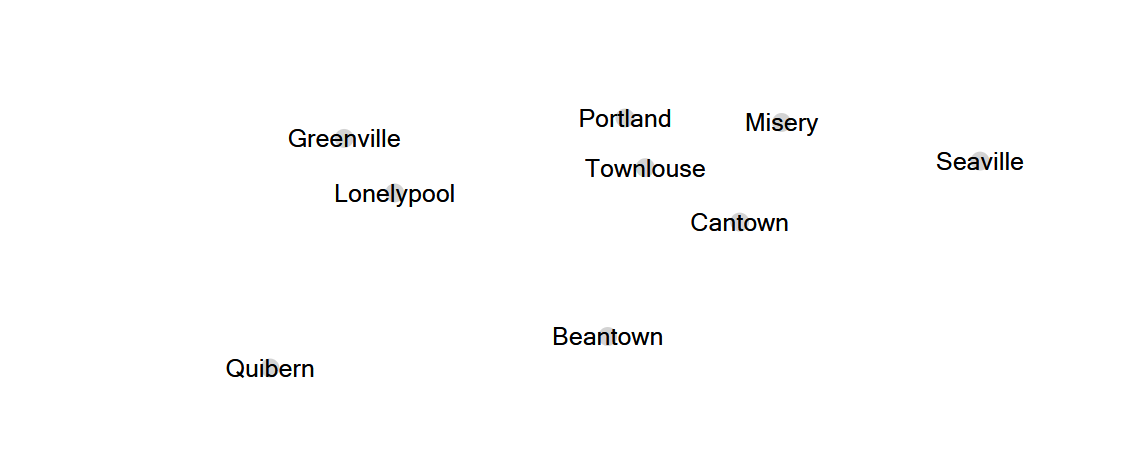

Standardmäßig zeichnet SimpleLabeling Text über Punkte:

	// For complete examples and data files, please go to https://github.com/aspose-gis/Aspose.GIS-for-.NET
	using (var map = new Map(500, 200))
	{
	var symbol = new SimpleMarker
	{
	FillColor = Color.LightGray,
	StrokeStyle = StrokeStyle.None
	};

	var labeling = new SimpleLabeling(labelAttribute: "name");

	map.Add(VectorLayer.Open(dataDir + "points.geojson", Drivers.GeoJson), symbol, labeling);
	map.Padding = 50;
	map.Render(dataDir + "points_labeling_out.svg", Renderers.Svg);
	}

view raw Examples-CSharp-Rendering-LabelMap-PointsLabeling.cs hosted with ❤ by GitHub

So gestalten Sie eine Schrift:

	// For complete examples and data files, please go to https://github.com/aspose-gis/Aspose.GIS-for-.NET
	using (var map = new Map(500, 200))
	{
	var symbol = new SimpleMarker
	{
	FillColor = Color.LightGray,
	StrokeStyle = StrokeStyle.None
	};

	var labeling = new SimpleLabeling(labelAttribute: "name")
	{
	HaloSize = 2,
	HaloColor = Color.LightGray,
	FontSize = 15,
	FontStyle = FontStyle.Italic,
	};

	map.Add(VectorLayer.Open(dataDir + "points.geojson", Drivers.GeoJson), symbol, labeling);
	map.Padding = 50;
	map.Render(dataDir + "points_labeling_styled_out.svg", Renderers.Svg);
	}

view raw Examples-CSharp-Rendering-LabelMap-PointsLabelingStyled.cs hosted with ❤ by GitHub

Um die Textposition relativ zum Punktfeature zu steuern, muss die Eigenschaft Placement gesetzt werden:

	// For complete examples and data files, please go to https://github.com/aspose-gis/Aspose.GIS-for-.NET
	using (var map = new Map(500, 200))
	{
	var symbol = new SimpleMarker
	{
	FillColor = Color.LightGray,
	StrokeStyle = StrokeStyle.None
	};

	var labeling = new SimpleLabeling(labelAttribute: "name")
	{
	HaloSize = 1,
	Placement = new PointLabelPlacement
	{
	VerticalAnchorPoint = VerticalAnchor.Bottom,
	HorizontalAnchorPoint = HorizontalAnchor.Left,
	HorizontalOffset = 2,
	VerticalOffset = 2,
	Rotation = 10,
	}
	};

	map.Add(VectorLayer.Open(dataDir + "points.geojson", Drivers.GeoJson), symbol, labeling);
	map.Padding = 50;
	map.Render(dataDir + "points_labeling_placed_out.svg", Renderers.Svg);
	}

view raw Examples-CSharp-Rendering-LabelMap-PointsLabelingPlaced.cs hosted with ❤ by GitHub

Für fortgeschrittenere Szenarien möchten Sie möglicherweise verschiedene Beschriftungen für Features auswählen. So geht’s:

	// For complete examples and data files, please go to https://github.com/aspose-gis/Aspose.GIS-for-.NET
	using (var map = new Map(500, 200))
	{
	var symbolizer = new SimpleMarker {FillColor = Color.LightGray, StrokeStyle = StrokeStyle.None};

	var labeling = new RuleBasedLabeling();
	// Set labeling to be used for small cities.
	labeling.Add(f => f.GetValue<int>("population") <= 2500, new SimpleLabeling("name")
	{
	FontStyle = FontStyle.Italic,
	HaloSize = 1,
	FontSize = 10,
	FontColor = Color.Green,
	Priority = 1,
	Placement = new PointLabelPlacement
	{
	VerticalAnchorPoint = VerticalAnchor.Bottom,
	HorizontalAnchorPoint = HorizontalAnchor.Center,
	}
	});
	// Set labeling to be used for all other cities.
	labeling.AddElseRule(new SimpleLabeling("name")
	{
	HaloSize = 1,
	FontSize = 15,
	FontColor = Color.Red,
	Priority = 2,
	Placement = new PointLabelPlacement
	{
	VerticalAnchorPoint = VerticalAnchor.Bottom,
	HorizontalAnchorPoint = HorizontalAnchor.Center,
	}
	});

	map.Add(VectorLayer.Open(dataDir + "points.geojson", Drivers.GeoJson), symbolizer, labeling);
	map.Padding = 40;
	map.Render(dataDir + "rule_based_labeling_out.svg", Renderers.Svg);
	}

view raw Examples-CSharp-Rendering-LabelMap-RuleBasedLabeling.cs hosted with ❤ by GitHub

Linienbeschriftungsbeispiele

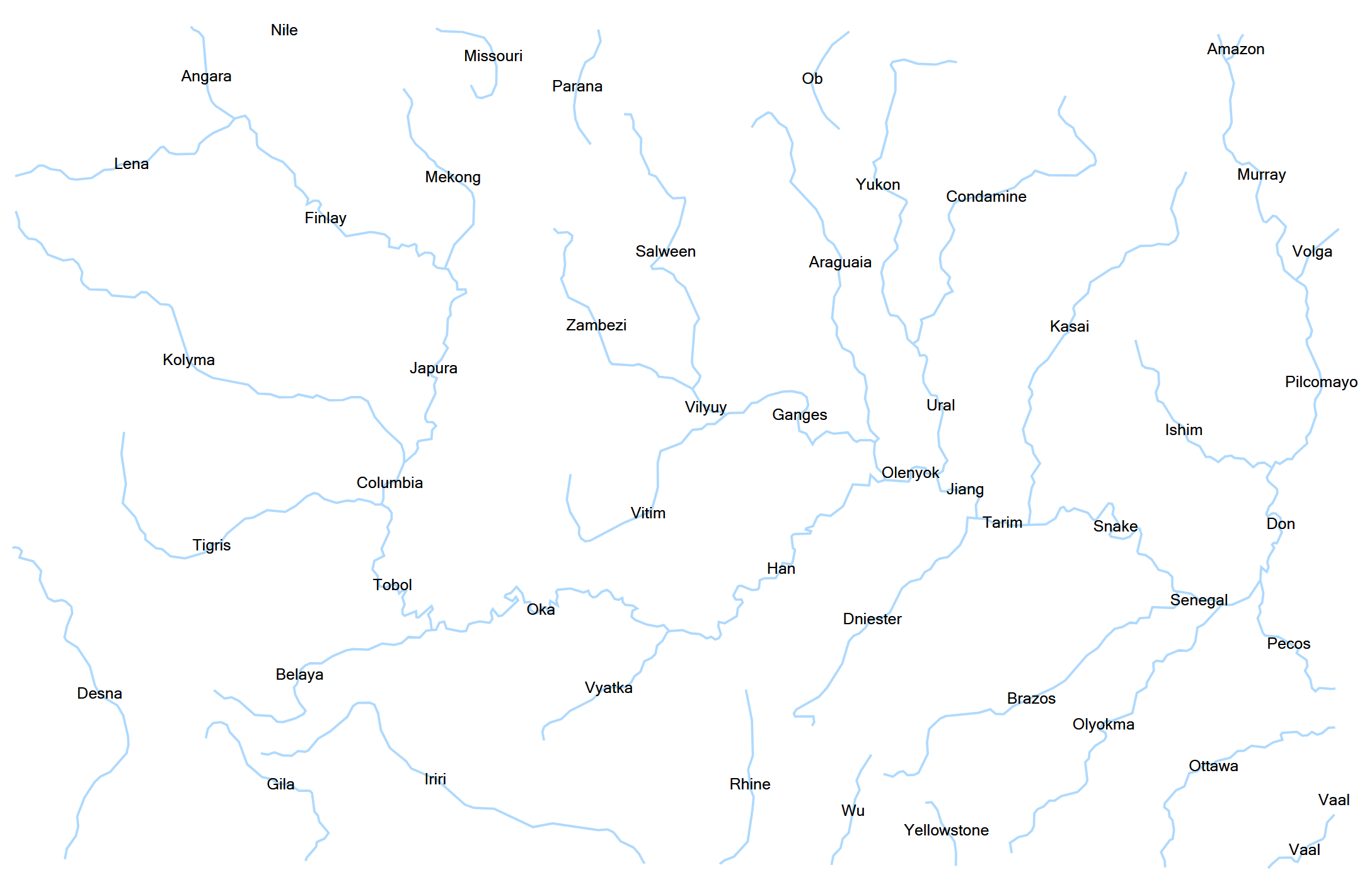

Standardmäßig zeichnet SimpleLabeling eine Beschriftung in der Nähe des Zentrums der Linie:

	// For complete examples and data files, please go to https://github.com/aspose-gis/Aspose.GIS-for-.NET
	using (var map = new Map(1000, 634))
	{
	var symbolizer = new SimpleLine { Width = 1.5, Color = Color.FromArgb(0xAE, 0xD9, 0xFD) };

	var labeling = new SimpleLabeling(labelAttribute: "name");

	map.Add(VectorLayer.Open(dataDir + "lines.geojson", Drivers.GeoJson), symbolizer, labeling);
	map.Padding = 50;
	map.Render(dataDir + "lines_labeling_out.svg", Renderers.Svg);
	}

view raw Examples-CSharp-Rendering-LabelMap-LinesLabeling.cs hosted with ❤ by GitHub

Um die Beschriftungen so zu drehen, dass sie parallel zu den Linien verlaufen, kann LineLabelPlacement mit LineLabelAlignment.Parallel verwendet werden:

	// For complete examples and data files, please go to https://github.com/aspose-gis/Aspose.GIS-for-.NET
	using (var map = new Map(1000, 634))
	{
	var symbolizer = new SimpleLine { Width = 1.5, Color = Color.FromArgb(0xAE, 0xD9, 0xFD) };

	var labeling = new SimpleLabeling(labelAttribute: "name")
	{
	HaloSize = 1,
	Placement = new LineLabelPlacement
	{
	Alignment = LineLabelAlignment.Parallel,
	}
	};

	map.Add(VectorLayer.Open(dataDir + "lines.geojson", Drivers.GeoJson), symbolizer, labeling);
	map.Padding = 50;
	map.Render(dataDir + "lines_labeling_parallel_out.svg", Renderers.Svg);
	}

view raw Examples-CSharp-Rendering-LabelMap-LinesLabelingParallel.cs hosted with ❤ by GitHub

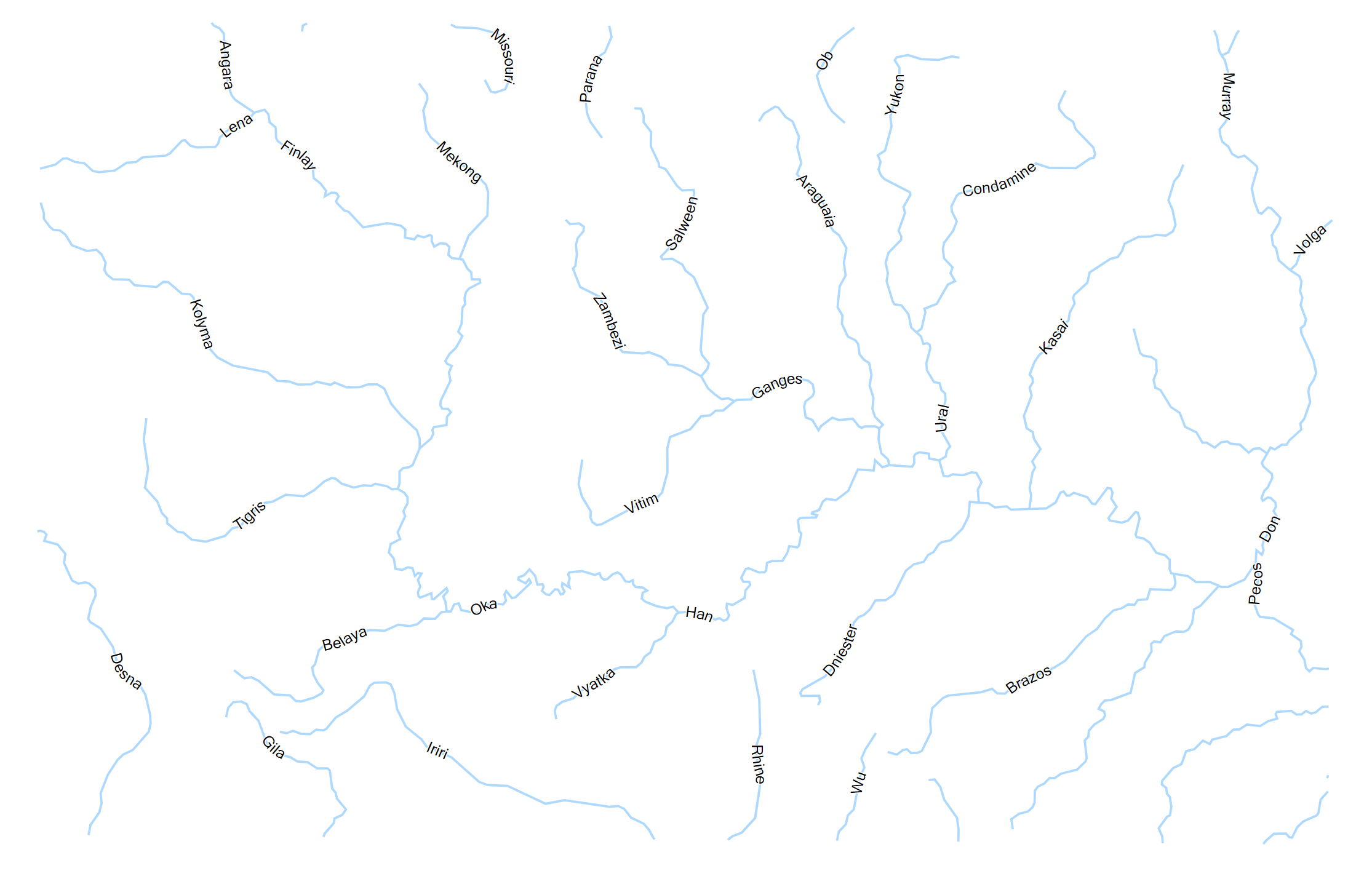

Wenn Sie möchten, dass Texte die Linie präzise verfolgen, kann LineLabelPlacement mit LineLabelAlignment.Curved verwendet werden:

	// For complete examples and data files, please go to https://github.com/aspose-gis/Aspose.GIS-for-.NET
	using (var map = new Map(1000, 634))
	{
	var symbolizer = new SimpleLine { Width = 1.5, Color = Color.FromArgb(0xAE, 0xD9, 0xFD) };

	var labeling = new SimpleLabeling(labelAttribute: "name")
	{
	HaloSize = 1,
	Placement = new LineLabelPlacement
	{
	Alignment = LineLabelAlignment.Curved,
	}
	};

	map.Add(VectorLayer.Open(dataDir + "lines.geojson", Drivers.GeoJson), symbolizer, labeling);
	map.Padding = 50;
	map.Render(dataDir + "lines_labeling_curved_out.svg", Renderers.Svg);
	}

view raw Examples-CSharp-Rendering-LabelMap-LinesLabelingCurved.cs hosted with ❤ by GitHub

Wenn Sie nicht möchten, dass sich Texte mit der Linie überschneiden, verwenden Sie LineLabelPlacement.Offset:

	// For complete examples and data files, please go to https://github.com/aspose-gis/Aspose.GIS-for-.NET
	using (var map = new Map(1000, 634))
	{
	var symbolizer = new SimpleLine { Width = 1.5, Color = Color.FromArgb(0xAE, 0xD9, 0xFD) };

	var labeling = new SimpleLabeling(labelAttribute: "name")
	{
	HaloSize = 1,
	Placement = new LineLabelPlacement
	{
	Alignment = LineLabelAlignment.Curved,
	Offset = 5,
	}
	};

	map.Add(VectorLayer.Open(dataDir + "lines.geojson", Drivers.GeoJson), symbolizer, labeling);
	map.Padding = 50;
	map.Render(dataDir + "lines_labeling_curved_offset_out.svg", Renderers.Svg);
	}

view raw Examples-CSharp-Rendering-LabelMap-LinesLabelingCurvedWithOffset.cs hosted with ❤ by GitHub

Für fortgeschrittenere Szenarien möchten Sie möglicherweise den Beschriftungsstil dynamisch basierend auf den Attributwerten des Features anpassen. So geht’s:

	// For complete examples and data files, please go to https://github.com/aspose-gis/Aspose.GIS-for-.NET
	using (var map = new Map(1000, 634))
	{
	var lineSymbolizer = new SimpleLine { Width = 1.5, Color = Color.FromArgb(0xae, 0xd9, 0xfd) };
	lineSymbolizer.FeatureBasedConfiguration = (feature, symbolizer) =>
	{
	if (feature.GetValue<string>("NAM") == "UNK")
	{
	symbolizer.Width = 1;
	symbolizer.Style = StrokeStyle.Dash;
	}
	};


	var lineLabeling = new SimpleLabeling(labelAttribute: "name")
	{
	HaloSize = 1,
	Placement = new LineLabelPlacement
	{
	Alignment = LineLabelAlignment.Parallel,
	},
	FontSize = 20,
	FeatureBasedConfiguration = (feature, labeling) =>
	{
	if (feature.GetValue<string>("NAM") == "UNK")
	{
	// change labeling properties for some features.
	labeling.FontStyle = FontStyle.Italic;
	labeling.FontSize = 10;
	labeling.Priority = -1;

	var placement = (LineLabelPlacement) labeling.Placement;
	placement.Alignment = LineLabelAlignment.Curved;
	placement.Offset = 5;
	}
	}
	};

	map.Add(VectorLayer.Open(dataDir + "lines.geojson", Drivers.GeoJson), lineSymbolizer, lineLabeling);
	map.Padding = 50;
	map.Render(dataDir + "lines_labeling_feature_based_out.svg", Renderers.Svg);
	}

view raw Examples-CSharp-Rendering-LabelMap-LinesLabelingFeatureBased.cs hosted with ❤ by GitHub
