מילוי סמל
סמל מילוי
סמל המילוי הפשוט ממלא אזור בסגנון מילוי וקו הניתנים להתאמה אישית. זהו הסמל המוגדר כברירת מחדל עבור גיאומטריות דו-ממדיות (מצולעים).
אם למצולע יש “חורים”, הם לא מתמלאים, אך הגבולות סביב החורים מסומנים בדרך הרגילה. “איים” בתוך חורים מלאים ומסומנים, וכן הלאה.
אפשרויות עיצוב נתמכות:
| מאפיין | תיאור |
|---|---|
| FillColor | מציין את הצבע והשקיפות הניתנים למילוי. |
| FillStyle | - מוצק - מילוי מוצק - אין - אל תמלאו את המצולע - קו אופקי - דפוס של קווים אופקיים. - קו אנכי - דפוס של קווים אנכיים. - קו צלב - מציין קווים אופקיים ואנכיים שחוצים. - קו אלכסוני קדמי - דפוס של קווים באלכסון משמאל למעלה לימין תחתונה. - קו אלכסוני אחורי - דפוס של קווים באלכסון מימין למעלה לשמאל תחתונה. - קו צלב אלכסוני - דפוס של קווים אלכסוניים מצטלבים. |
| StrokeColor | מציין את הצבע והשקיפות הניתנים לקו המסומן. |
| StrokeStyle | מציין כיצד יש לצייר את קווי הסמל. |
| StrokeWidth | מציין את רוחב הקו המסומן. |
| StrokeDashPattern | מציין מערך של מרחקים המציין את אורכי הריצות והרווחים המתחלפים בקווים מקווקווים. |
| StrokeDashOffset | מציין את המרחק מתחילת הקו לתחילת דפוס הריצה. |
| StrokeLineJoin | קובע כיצד קווים מעובדים בצמתים של מקטעי קו. - Miter - פינה חדה - Round - פינה מעוגלת - Bevel - פינה אלכסונית |
| HorizontalOffset | מציין קיזוז אופקי ממיקום נקודה לעיגון הצורה. |
| VerticalOffset | מציין קיזוז אנכי ממיקום נקודה לנקודת העיגון של הצורה. |
סוגי גיאומטריה
הסמל יכול להיות מיושם על גיאומטריות של כל סוג.
| מימד גיאומטריה | סוגי גיאומטריה | התנהגות עיצוב |
|---|---|---|
| נקודה | נקודה, MultiPoint | מצייר ריבוע קטן אורתוגונלי. |
| קו | LineString, CircularString, CompoundCurve, LinerRing, MultiCurve, MultiLineString | הקו סגור למילוי על ידי חיבור נקודת הסיום לנקודת ההתחלה שלו. רק הקו המקורי מסומן. |
| משטח | Polygon, CurvePolygon, MultiPolygon, MultiSurface | מצייר את המצולע. |
עבור GeometryCollections, התנהגות העיצוב נקבעת בנפרד עבור כל גיאומטריה בתוך האוסף. שכבות עם סוג גיאומטריה מעורב עוקבות אחר ההיגיון עבור GeometryCollections.
השתמשו ב-MixedGeometrySymbolizer כדי להגביל את הסמל לסוגי גיאומטריה ספציפיים.
דוגמאות

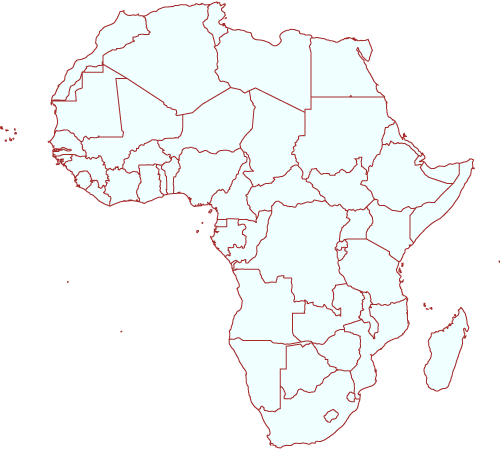

כברירת מחדל, סמל המילוי הפשוט מצייר קו מסומן שחור ומילוי לבן מוצק:
כאן איך לשנות עיצוב:
 |
|---|
ייתכן שתרצו גם להוסיף תוויות למצולעים שלכם. בקרו ב-דוגמאות תיוג קווים לדוגמאות כיצד לתייג גבולות מצולעים או דוגמאות תיוג נקודות בדוגמאות כיצד לתייג מרכזי מצולעים.
