Simbolizzatore di Linee

Simbolizzatore di Linee

Il simbolizzatore di linee semplice disegna una linea con uno stile personalizzabile. Questo è il simbolizzatore predefinito per le geometrie unidimensionali (linee).

Opzioni di stile supportate:

Proprietà	Descrizione
Color	Specifica il colore e la trasparenza dati alla linea.
Width	Specifica la larghezza della linea
LineJoin	Determina come le linee vengono renderizzate alle intersezioni dei segmenti di linea.
Style	Specifica come dovrebbe essere disegnato il lavoro di linea del simbolo.
DashPattern	Specifica un array di distanze che specifica le lunghezze delle tratteggio e degli spazi nelle linee tratteggiate.
DashOffset	Specifica la distanza dall’inizio di una linea all’inizio di un modello di trattino.
CapStyle	Specifica come le linee vengono renderizzate alle loro estremità. - Butt - bordo quadrato nitido - Round - bordo arrotondato - Square - bordo quadrato leggermente allungato
Offset	Specifica l’offset dalla linea originale. Per una distanza positiva, l’offset sarà sul lato sinistro della linea di input (relativo alla direzione della linea). Per una distanza negativa, sarà sul lato destro.

Tipi di Geometria

 Il simbolizzatore può essere applicato a geometrie di qualsiasi tipo.

Dimensione della geometria	Tipi di geometria	Comportamento di rendering
Punto	Punto, MultiPoint	Disegna una linea di piccola lunghezza con orientamento orizzontale centrata sul punto, con due tappi terminali.
Linea	LineString, CircularString, CompoundCurve, LinerRing, MultiCurve, MultiLineString	Disegna la linea.
Superficie	Poligono, CurvePolygon, MultiPolygon, MultiSurface	Il contorno chiuso della geometria viene utilizzato come stringa di linea (senza tappi terminali)

Per GeometryCollections, il comportamento di rendering è determinato separatamente per ciascuna geometria all’interno della collection. I layer con tipo di geometria Misto seguono la logica per GeometryCollections.

Utilizza MixedGeometrySymbolizer per limitare un simbolizzatore a tipi di geometria specifici.

Esempi

Per impostazione predefinita, il simbolizzatore di linee disegna linee nere:

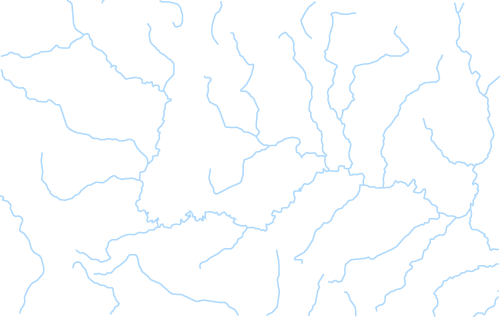

Ecco come cambiare il colore della linea in blu:

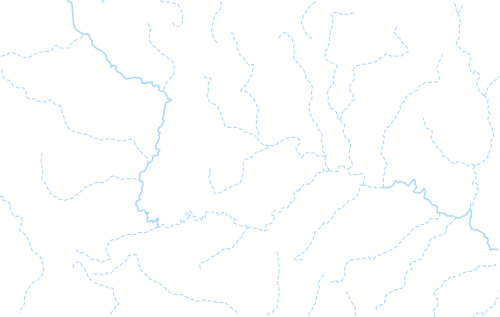

Per scenari più avanzati, potrebbe essere necessario regolare lo stile della linea dinamicamente in base ai valori degli attributi delle feature. Ecco come farlo:

Potresti anche voler aggiungere etichette alle tue linee. Visita Esempi di etichettatura delle linee per esempi.
