Basit Etiketleme

Basit Etiketleme

Basit Etiketleme, özelliklerin nasıl etiketlenmesi gerektiğini belirtir.

Desteklenen seçenekler şunlardır:

Özellik Açıklama
LabelAttribute Etiketlerin kaynağı olarak kullanılacak özellik adını belirtir.
LabelExpression Etiket metnini özelleştirmek ve biçimlendirmek için bir yol sağlar. LabelAttribute’u geçersiz kılar
FontFamily Metni oluşturmak için kullanılacak yazı tipi ailesini belirtir. Varsayılan, sisteme bağlı bir değerdir.
FontStyle

Metne uygulanacak stil.

- FontStyle.Regular - normal metin.

- FontStyle.Bold - kalın metin.

- FontStyle.Italic - italik metin.

- FontStyle.Underine - altı çizili metin.

- FontStyle.StrikeOut - ortasından çizilmiş metin.

FontSize Metnin boyutunu belirtir.
FontColor Metnin rengini belirler.
HaloSize Metnin etrafındaki halonun (veya ana hattın) boyutunu belirler.
HaloColor Metnin etrafındaki halonun rengini belirler.
GeometryExpression Etiketleme motoruna geçirmeden önce geometrileri dönüştürmek için kullanılacak geometri ifadesi.
MultipartMode

Çok parçalı geometriler için oluşturma davranışını belirtir.

- MultipartMode.All - geometri her parçasının yakınına bir etiket yerleştirin.

- MultipartMode.Any - geometrinin herhangi bir parçasına yakın bir etiket yerleştirin.

- MultipartMode.Largest - geometrinin en büyük parçası yakınında bir etiket yerleştirin.

Placement

Etiketlerin geometriye göre nasıl konumlandırıldığını belirtir.

- PointLabelPlacement - etiketi geometrinin ortasına yakın yerleştirir.

- LineLabelPlacement - etiketi geometri boyunca veya çevresine yerleştirir.

Priority Diğer etiketlerle çakışması durumunda etiketin önceliğini belirtir.
Daha düşük öncelikli etiket oluşturulmaz. Varsayılan 1000’dir.

Örnekler

Nokta Etiketleme Örnekleri

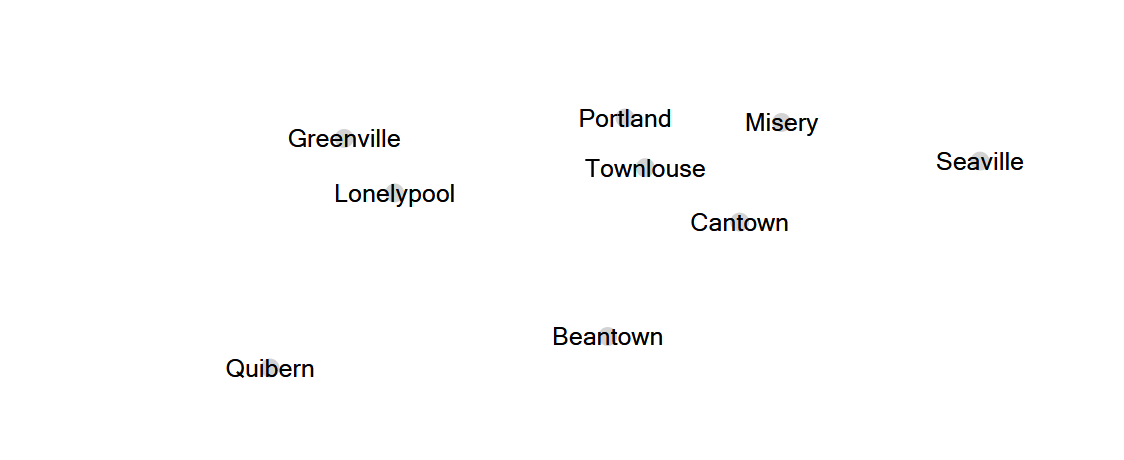

Varsayılan olarak Basit Etiketleme, metni noktaların üzerine çizer:

todo:image_alt_text

Yazı tipi stilini şu şekilde ayarlayabilirsiniz:

todo:image_alt_text

Metnin konumunu nokta özelliğine göre kontrol etmek için, yerleştirme özelliği ayarlanmalıdır:

todo:image_alt_text

Daha gelişmiş senaryolar için, özellikler için farklı etiketlemeleri seçmek isteyebilirsiniz. İşte nasıl yapacağınız:

todo:image_alt_text

Çizgi Etiketleme Örnekleri

Varsayılan olarak Basit Etiketleme, etiketi çizginin ortasına yakın çizer:

todo:image_alt_text

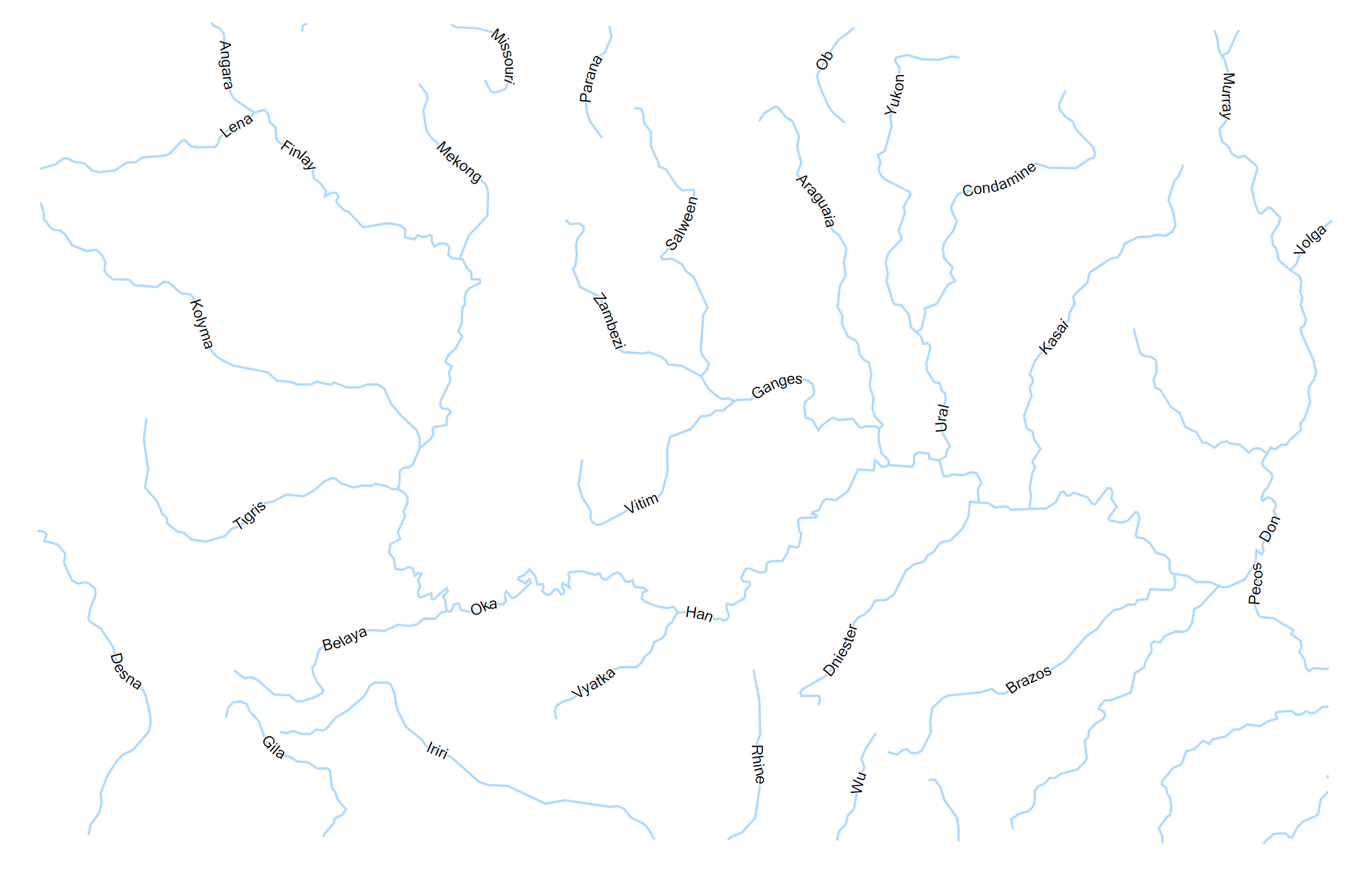

Etiketleri çizgilere paralel olacak şekilde döndürmek için LineLabelPlacement ile LineLabelAlignment.Parallel kullanılabilir:

todo:image_alt_text

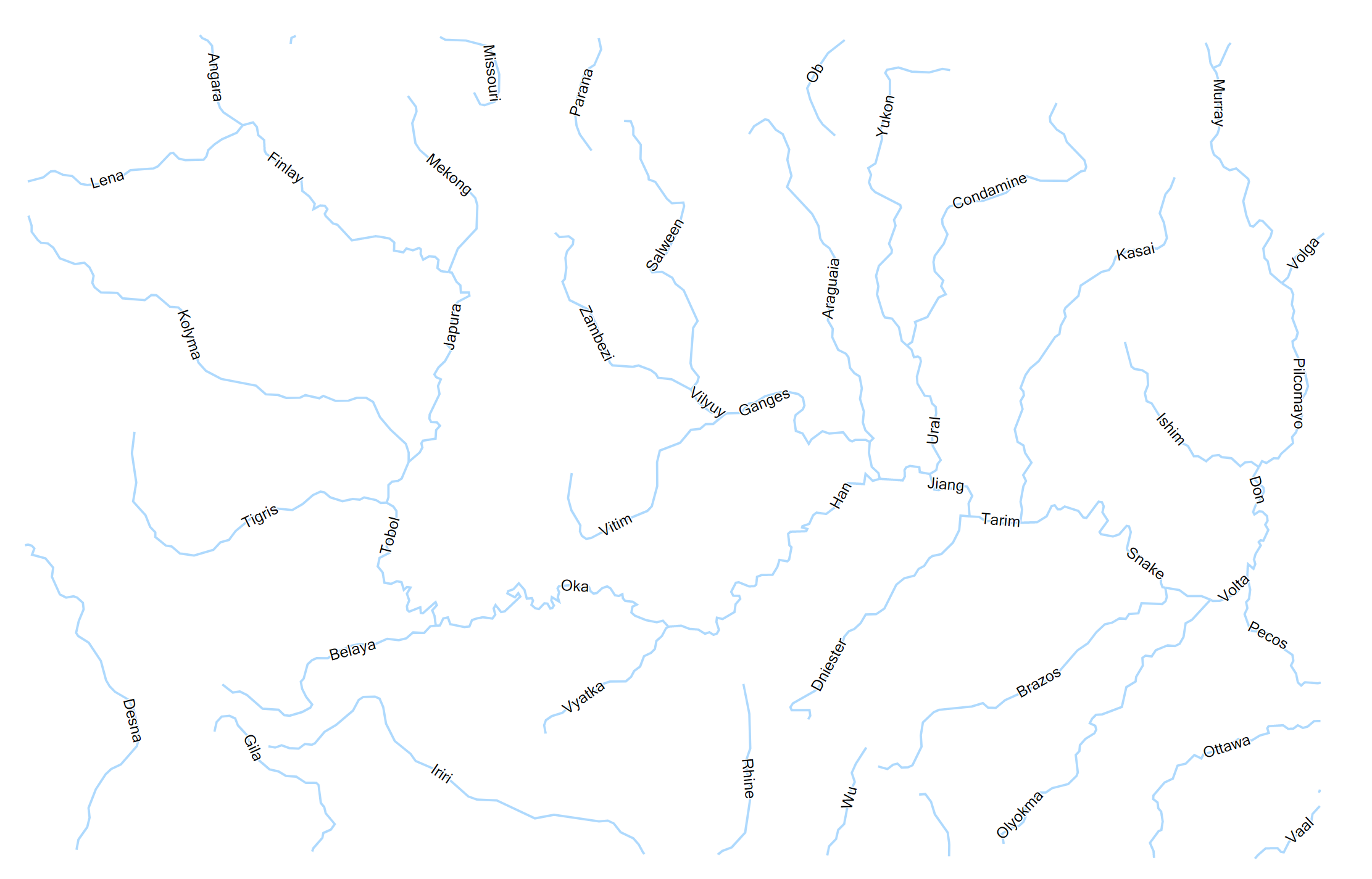

Metinlerin çizgiyi tam olarak takip etmesini istiyorsanız, LineLabelPlacement ile LineLabelAlignment.Curved kullanılabilir:

todo:image_alt_text

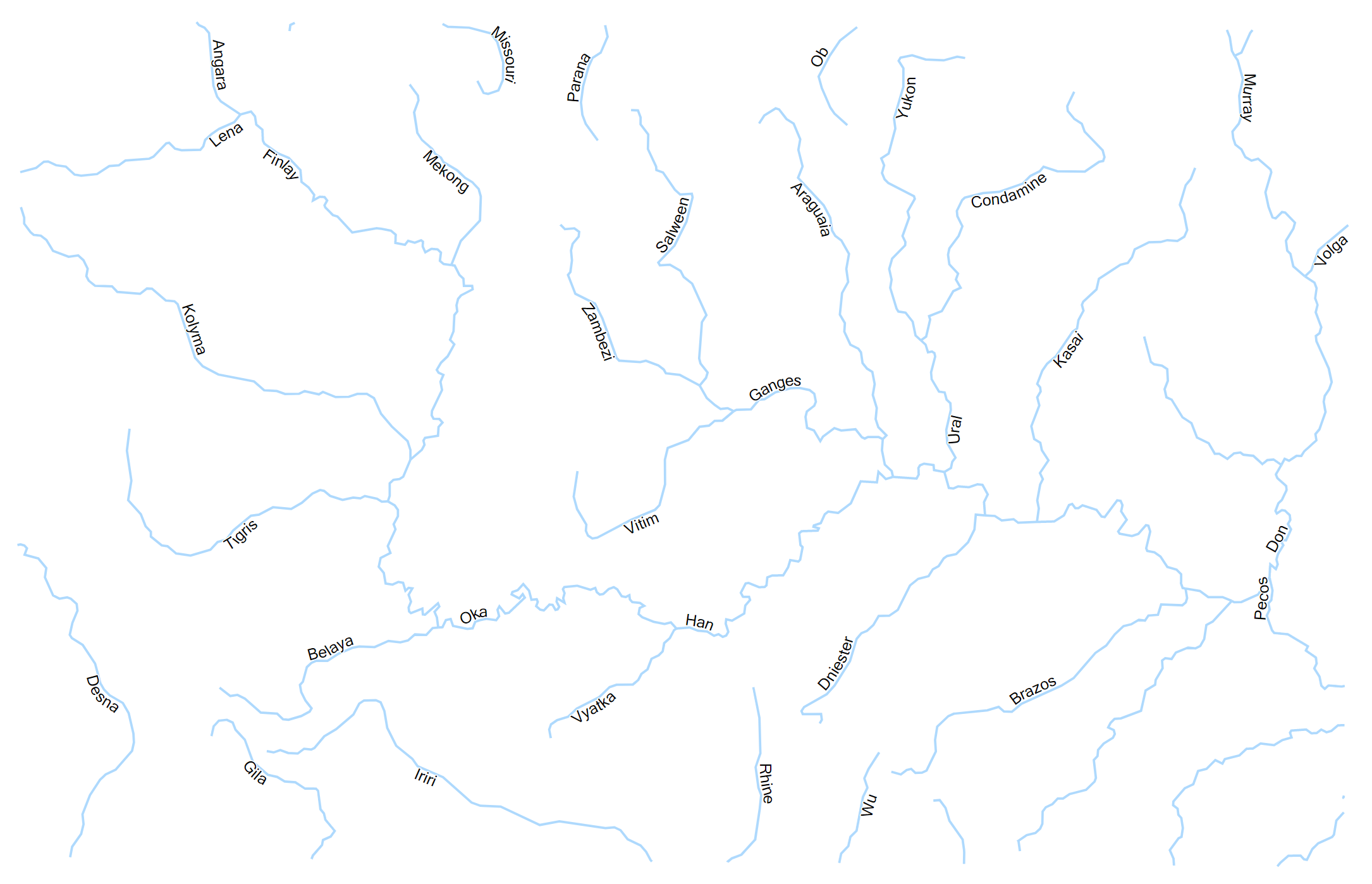

Metinlerin çizgiyle çakışmasını istemiyorsanız, LineLabelPlacement.Offset kullanın:

todo:image_alt_text

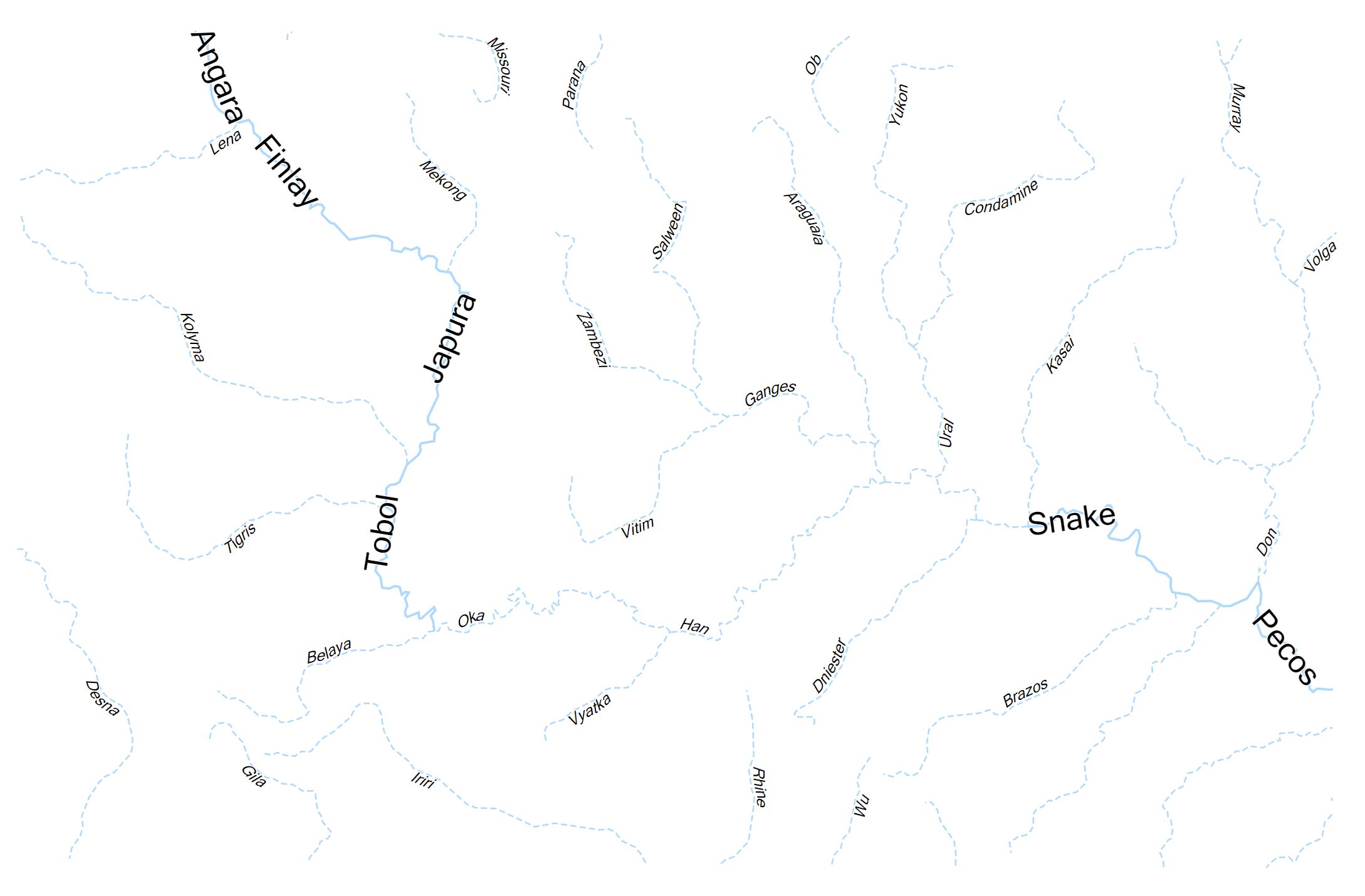

Daha gelişmiş senaryolar için, etiket stilini özellik nitelik değerlerine göre dinamik olarak ayarlamak isteyebilirsiniz. İşte nasıl yapacağınız:

todo:image_alt_text
