إنشاء مخططات باستخدام VSTO و Aspose.Slides لـ .NET

نظرة عامة

توضح هذه المقالة كيفية إنشاء المخططات وتخصيصها في عروض Microsoft PowerPoint برمجيًا باستخدام C#. باستخدام Aspose.Slides for .NET، يمكنك أتمتة إنشاء مخططات مهنية تعتمد على البيانات دون الاعتماد على Microsoft Office أو مكتبات Interop. توفر الواجهة مجموعة غنية من الميزات لبناء مخططات الأعمدة، مخططات الدائرة، المخططات الخطية، والمزيد — مع التحكم الكامل في المظهر والبيانات والتخطيط. سواء كنت تُنشئ تقارير أو لوحات تحكم أو عروض أعمال، تساعدك Aspose.Slides على تقديم تصورات عالية الجودة مباشرةً من تطبيقات .NET الخاصة بك.

مثال VSTO

يعرض هذا القسم كيفية إنشاء مخطط في عرض Microsoft PowerPoint باستخدام VSTO (Visual Studio Tools for Office). باستخدام VSTO، يمكنك إنشاء وتخصيص المخططات برمجيًا عن طريق دمج أتمتة PowerPoint وExcel. يوضح المثال المرفق كيفية إضافة مخطط أعمدة ثلاثي الأبعاد مجمع، تعبئته بالبيانات من ورقة عمل Excel، تعديل التنسيق والتخطيط، وحفظ العرض النهائي — كل ذلك من داخل تطبيق .NET.

  1. إنشاء نسخة من عرض Microsoft PowerPoint.
  2. إضافة شريحة فارغة إلى العرض.
  3. إضافة مخطط أعمدة ثلاثي الأبعاد مجمع والوصول إليه.
  4. إنشاء نسخة جديدة من دفتر عمل Microsoft Excel وتحميل بيانات المخطط.
  5. الوصول إلى ورقة بيانات المخطط باستخدام نسخة دفتر عمل Excel.
  6. تعيين نطاق المخطط في ورقة العمل وإزالة السلسلة 2 و3 من المخطط.
  7. تعديل بيانات فئات المخطط في ورقة بيانات المخطط.
  8. تعديل بيانات السلسلة 1 في ورقة بيانات المخطط.
  9. الوصول إلى عنوان المخطط وتعيين خصائص الخط المتعلقة به.
  10. الوصول إلى محور القيم للمخطط وتعيين الوحدة الكبرى، الوحدة الصغرى، القيمة العظمى، والقيمة الصغرى.
  11. الوصول إلى محور العمق (السلاسل) للمخطط وإزالته — تُستخدم سلسلة واحدة فقط في هذا المثال.
  12. تعيين زوايا دوران المخطط في اتجاهي X وY.
  13. حفظ العرض.
  14. إغلاق نسختي Microsoft Excel وPowerPoint.
EnsurePowerPointIsRunning(true, true);

// Instantiate a slide object.
Microsoft.Office.Interop.PowerPoint.Slide objSlide = null;

// Access the first presentation slide.
objSlide = objPres.Slides[1];

// Select the first slide and set its layout.
objSlide.Select();
objSlide.Layout = Microsoft.Office.Interop.PowerPoint.PpSlideLayout.ppLayoutBlank;

// Add a default chart to the slide.
objSlide.Shapes.AddChart(Microsoft.Office.Core.XlChartType.xl3DColumn, 20, 30, 400, 300);

// Access the added chart.
Microsoft.Office.Interop.PowerPoint.Chart ppChart = objSlide.Shapes[1].Chart;

// Access the chart data.
Microsoft.Office.Interop.PowerPoint.ChartData chartData = ppChart.ChartData;

// Create an instance of the Excel workbook to work with the chart data.
Microsoft.Office.Interop.Excel.Workbook dataWorkbook = (Microsoft.Office.Interop.Excel.Workbook)chartData.Workbook;

// Access the data worksheet for the chart.
Microsoft.Office.Interop.Excel.Worksheet dataSheet = dataWorkbook.Worksheets[1];

// Set the data range for the chart.
Microsoft.Office.Interop.Excel.Range tRange = dataSheet.Cells.get_Range("A1", "B5");

// Apply the specified range to the chart data table.
Microsoft.Office.Interop.Excel.ListObject tbl1 = dataSheet.ListObjects["Table1"];
tbl1.Resize(tRange);

// Set values for categories and respective series data.
((Microsoft.Office.Interop.Excel.Range)(dataSheet.Cells.get_Range("A2"))).FormulaR1C1 = "Bikes";
((Microsoft.Office.Interop.Excel.Range)(dataSheet.Cells.get_Range("A3"))).FormulaR1C1 = "Accessories";
((Microsoft.Office.Interop.Excel.Range)(dataSheet.Cells.get_Range("A4"))).FormulaR1C1 = "Repairs";
((Microsoft.Office.Interop.Excel.Range)(dataSheet.Cells.get_Range("A5"))).FormulaR1C1 = "Clothing";
((Microsoft.Office.Interop.Excel.Range)(dataSheet.Cells.get_Range("B2"))).FormulaR1C1 = "1000";
((Microsoft.Office.Interop.Excel.Range)(dataSheet.Cells.get_Range("B3"))).FormulaR1C1 = "2500";
((Microsoft.Office.Interop.Excel.Range)(dataSheet.Cells.get_Range("B4"))).FormulaR1C1 = "4000";
((Microsoft.Office.Interop.Excel.Range)(dataSheet.Cells.get_Range("B5"))).FormulaR1C1 = "3000";

// Set the chart title.
ppChart.ChartTitle.Font.Italic = true;
ppChart.ChartTitle.Text = "2007 Sales";
ppChart.ChartTitle.Font.Size = 18;
ppChart.ChartTitle.Font.Color = Color.Black.ToArgb();
ppChart.ChartTitle.Format.Line.Visible = Microsoft.Office.Core.MsoTriState.msoTrue;
ppChart.ChartTitle.Format.Line.ForeColor.RGB = Color.Black.ToArgb();

// Access the chart value axis.
Microsoft.Office.Interop.PowerPoint.Axis valaxis = ppChart.Axes(Microsoft.Office.Interop.PowerPoint.XlAxisType.xlValue, Microsoft.Office.Interop.PowerPoint.XlAxisGroup.xlPrimary);

// Set the values for the axis units.
valaxis.MajorUnit = 2000.0F;
valaxis.MinorUnit = 1000.0F;
valaxis.MinimumScale = 0.0F;
valaxis.MaximumScale = 4000.0F;

// Access the chart depth axis.
Microsoft.Office.Interop.PowerPoint.Axis Depthaxis = ppChart.Axes(Microsoft.Office.Interop.PowerPoint.XlAxisType.xlSeriesAxis, Microsoft.Office.Interop.PowerPoint.XlAxisGroup.xlPrimary);
Depthaxis.Delete();

// Set the chart rotation.
ppChart.Rotation = 20;   // قيمة Y
ppChart.Elevation = 15;  // قيمة X
ppChart.RightAngleAxes = false;

// Save the presentation as a PPTX file.
objPres.SaveAs("VSTO_Sample_Chart.pptx", Microsoft.Office.Interop.PowerPoint.PpSaveAsFileType.ppSaveAsDefault, MsoTriState.msoTrue);

// Close the workbook and presentation.
dataWorkbook.Application.Quit();
objPres.Application.Quit();

public static void EnsurePowerPointIsRunning(bool blnAddPresentation)
{
    EnsurePowerPointIsRunning(blnAddPresentation, false);
}

public static void EnsurePowerPointIsRunning()
{
    EnsurePowerPointIsRunning(false, false);
}

public static void EnsurePowerPointIsRunning(bool blnAddPresentation, bool blnAddSlide)
{
    string strName = null;

    // حاول الوصول إلى الخاصية Name. إذا تم رفع استثناء، ابدأ نسخة جديدة من PowerPoint.
    try
    {
        strName = objPPT.Name;
    }
    catch (Exception ex)
    {
        StartPowerPoint();
    }

    // يُستخدم blnAddPresentation لضمان تحميل عرض تقديمي.
    if (blnAddPresentation == true)
    {
        try
        {
            strName = objPres.Name;
        }
        catch (Exception ex)
        {
            objPres = objPPT.Presentations.Add(MsoTriState.msoTrue);
        }
    }

    // يُستخدم blnAddSlide لضمان وجود شريحة واحدة على الأقل في العرض التقديمي.
    if (blnAddSlide)
    {
        try
        {
            strName = objPres.Slides[1].Name;
        }
        catch (Exception ex)
        {
            Microsoft.Office.Interop.PowerPoint.Slide objSlide = null;
            Microsoft.Office.Interop.PowerPoint.CustomLayout objCustomLayout = null;
            objCustomLayout = objPres.SlideMaster.CustomLayouts[1];
            objSlide = objPres.Slides.AddSlide(1, objCustomLayout);
            objSlide.Layout = Microsoft.Office.Interop.PowerPoint.PpSlideLayout.ppLayoutText;
            objCustomLayout = null;
            objSlide = null;
        }
    }
}

النتيجة:

The chart created using VSTO

مثال Aspose.Slides for .NET

يوضح المثال التالي كيفية إنشاء مخطط بسيط في عرض PowerPoint باستخدام Aspose.Slides for .NET. يُظهر هذا الكود كيفية إضافة مخطط أعمدة ثلاثي الأبعاد مجمع، تعبئته ببيانات عينة، وتخصيص مظهره. ببضع أسطر من الشيفرة، يمكنك إنشاء مخططات ديناميكيًا وتضمينها في عروضك دون الحاجة إلى Microsoft Office.

  1. إنشاء نسخة من الفئة Presentation.
  2. الحصول على مرجع إلى الشريحة الأولى.
  3. إضافة مخطط أعمدة ثلاثي الأبعاد مجمع والوصول إليه.
  4. الوصول إلى بيانات المخطط.
  5. إزالة السلسلة غير المستخدمة 2 و3.
  6. تعديل فئات المخطط عن طريق تحديث التسميات.
  7. تحديث قيم السلسلة 1.
  8. الوصول إلى عنوان المخطط وتعيين خصائص الخط الخاصة به.
  9. تكوين محور قيم المخطط، بما في ذلك الوحدة الكبرى، الوحدة الصغرى، القيم العظمى والصغرى.
  10. تعيين زوايا دوران المخطط على محوري X وY.
  11. حفظ العرض بتنسيق PPTX.
// إنشاء عرض تقديمي فارغ.
using (Presentation presentation = new Presentation())
{
    // الوصول إلى الشريحة الأولى.
    ISlide slide = presentation.Slides[0];

    // إضافة مخطط افتراضي.
    IChart chart = slide.Shapes.AddChart(ChartType.ClusteredColumn3D, 20, 30, 400, 300);

    // الحصول على بيانات المخطط.
    IChartData chartData = chart.ChartData;

    // إزالة السلسلة الافتراضية الإضافية.
    chartData.Series.RemoveAt(1);
    chartData.Series.RemoveAt(1);

    // تعديل أسماء فئات المخطط.
    chartData.Categories[0].AsCell.Value = "Bikes";
    chartData.Categories[1].AsCell.Value = "Accessories";
    chartData.Categories[2].AsCell.Value = "Repairs";
    chartData.Categories[3].AsCell.Value = "Clothing";

    // تعيين فهرس ورقة عمل بيانات المخطط.
    int worksheetIndex = 0;

    // الحصول على دفتر عمل بيانات المخطط.
    IChartDataWorkbook workbook = chart.ChartData.ChartDataWorkbook;

    // تعديل قيم سلاسل المخطط.
    chartData.Series[0].DataPoints.AddDataPointForBarSeries(workbook.GetCell(worksheetIndex, 1, 1, 1000));
    chartData.Series[0].DataPoints.AddDataPointForBarSeries(workbook.GetCell(worksheetIndex, 2, 1, 2500));
    chartData.Series[0].DataPoints.AddDataPointForBarSeries(workbook.GetCell(worksheetIndex, 3, 1, 4000));
    chartData.Series[0].DataPoints.AddDataPointForBarSeries(workbook.GetCell(worksheetIndex, 4, 1, 3000));

    // تعيين عنوان المخطط.
    chart.HasTitle = true;
    chart.ChartTitle.AddTextFrameForOverriding("2007 Sales");
    IPortionFormat format = chart.ChartTitle.TextFrameForOverriding.Paragraphs[0].Portions[0].PortionFormat;
    format.FontItalic = NullableBool.True;
    format.FontHeight = 18;
    format.FillFormat.FillType = FillType.Solid;
    format.FillFormat.SolidFillColor.Color = Color.Black;

    // تعيين خيارات المحور.
    chart.Axes.VerticalAxis.IsAutomaticMaxValue = false;
    chart.Axes.VerticalAxis.IsAutomaticMinValue = false;
    chart.Axes.VerticalAxis.IsAutomaticMajorUnit = false;
    chart.Axes.VerticalAxis.IsAutomaticMinorUnit = false;

    chart.Axes.VerticalAxis.MaxValue = 4000.0F;
    chart.Axes.VerticalAxis.MinValue = 0.0F;
    chart.Axes.VerticalAxis.MajorUnit = 2000.0F;
    chart.Axes.VerticalAxis.MinorUnit = 1000.0F;
    chart.Axes.VerticalAxis.TickLabelPosition = TickLabelPositionType.NextTo;

    // تعيين دوران المخطط.
    chart.Rotation3D.RotationX = 15;
    chart.Rotation3D.RotationY = 20;

    // حفظ العرض التقديمي كملف PPTX.
    presentation.Save("Aspose_Sample_Chart.pptx", SaveFormat.Pptx);
}

النتيجة:

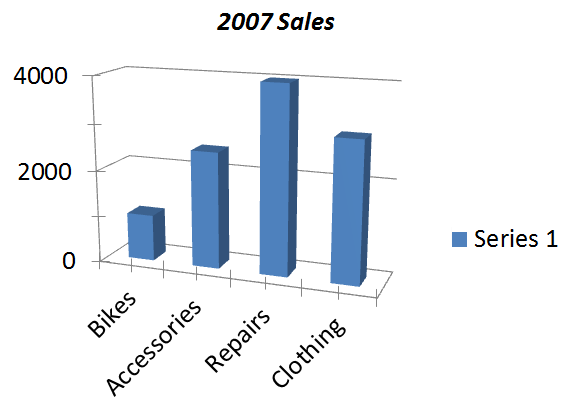

The chart created using Aspose.Slides for .NET

الأسئلة الشائعة

هل يمكنني إنشاء أنواع أخرى من المخططات مثل مخطط الدائرة أو المخطط الخطّي أو مخطط الأعمدة باستخدام Aspose.Slides؟

نعم. يدعم Aspose.Slides for .NET مجموعة واسعة من أنواع المخططات، بما في ذلك مخططات الدائرة، المخططات الخطية، مخططات الأعمدة، المخططات المبعثرة، مخططات الفقاعات، والمزيد. يمكنك تحديد نوع المخطط المطلوب باستخدام تعداد ChartType عند إضافة المخطط.

هل يمكنني تطبيق أنماط أو سمات مخصصة على المخطط؟

نعم. يمكنك تخصيص مظهر المخطط تمامًا، بما في ذلك الألوان، الخطوط، التعبئات، الحدود، خطوط الشبكة، والتخطيط. ومع ذلك، يتطلب تطبيق سمات Office بالضبط كما تُرى في PowerPoint ضبط الأنماط الفردية يدويًا.

هل يمكنني تصدير المخطط كصورة منفصلة عن الشريحة؟

نعم، يتيح Aspose.Slides تصدير أي شكل — بما في ذلك المخططات — كصورة منفصلة (مثل PNG أو JPEG) باستخدام طريقة GetImage على shape.
