在 Microsoft PowerPoint 演示文稿中创建图表

图表是数据的可视化表示，广泛用于演示文稿。本文展示了如何通过使用 VSTO 和 Aspose.Slides for .NET 程序化地在 Microsoft PowerPoint 中创建图表的代码。

创建图表

以下代码示例描述了使用 VSTO 添加简单的 3D 分组柱形图的过程。您创建一个演示文稿实例，并向其中添加一个默认图表。然后使用 Microsoft Excel 工作簿访问和修改图表数据，并设置图表属性。最后，保存演示文稿。

VSTO 示例

使用 VSTO，执行以下步骤：

创建一个 Microsoft PowerPoint 演示文稿实例。
向演示文稿中添加一个空白幻灯片。
添加一个 3D 分组柱形 图表并访问它。
创建一个新的 Microsoft Excel 工作簿实例并加载图表数据。
使用 workbook 中的 Microsoft Excel 工作簿实例访问图表数据工作表。
在工作表中设置图表范围并从图表中删除系列 2 和 3。
修改图表数据工作表中的图表类别数据。
修改图表数据工作表中的图表系列 1 数据。
现在，访问图表标题并设置与字体相关的属性。
访问图表值轴并设置主要单位、次要单位、最大值和最小值。
访问图表深度或系列轴并删除，因为在本示例中仅使用一个系列。
现在，在 X 和 Y 方向上设置图表旋转角度。
保存演示文稿。
关闭 Microsoft Excel 和 PowerPoint 的实例。

使用 VSTO 创建的输出演示文稿

todo:image_alt_text

EnsurePowerPointIsRunning(true, true);

//Instantiate slide object
Microsoft.Office.Interop.PowerPoint.Slide objSlide = null;

//Access the first slide of presentation
objSlide = objPres.Slides[1];

//Select firs slide and set its layout
objSlide.Select();
objSlide.Layout = Microsoft.Office.Interop.PowerPoint.PpSlideLayout.ppLayoutBlank;

//Add a default chart in slide
objSlide.Shapes.AddChart(Microsoft.Office.Core.XlChartType.xl3DColumn, 20F, 30F, 400F, 300F);

//Access the added chart
Microsoft.Office.Interop.PowerPoint.Chart ppChart = objSlide.Shapes[1].Chart;

//Access the chart data
Microsoft.Office.Interop.PowerPoint.ChartData chartData = ppChart.ChartData;

//Create instance to Excel workbook to work with chart data
Microsoft.Office.Interop.Excel.Workbook dataWorkbook = (Microsoft.Office.Interop.Excel.Workbook)chartData.Workbook;

//Accessing the data worksheet for chart
Microsoft.Office.Interop.Excel.Worksheet dataSheet = dataWorkbook.Worksheets[1];

//Setting the range of chart
Microsoft.Office.Interop.Excel.Range tRange = dataSheet.Cells.get_Range("A1", "B5");

//Applying the set range on chart data table
Microsoft.Office.Interop.Excel.ListObject tbl1 = dataSheet.ListObjects["Table1"];
tbl1.Resize(tRange);

//Setting values for categories and respective series data

((Microsoft.Office.Interop.Excel.Range)(dataSheet.Cells.get_Range("A2"))).FormulaR1C1 = "自行车";
((Microsoft.Office.Interop.Excel.Range)(dataSheet.Cells.get_Range("A3"))).FormulaR1C1 = "配件";
((Microsoft.Office.Interop.Excel.Range)(dataSheet.Cells.get_Range("A4"))).FormulaR1C1 = "维修";
((Microsoft.Office.Interop.Excel.Range)(dataSheet.Cells.get_Range("A5"))).FormulaR1C1 = "服装";
((Microsoft.Office.Interop.Excel.Range)(dataSheet.Cells.get_Range("B2"))).FormulaR1C1 = "1000";
((Microsoft.Office.Interop.Excel.Range)(dataSheet.Cells.get_Range("B3"))).FormulaR1C1 = "2500";
((Microsoft.Office.Interop.Excel.Range)(dataSheet.Cells.get_Range("B4"))).FormulaR1C1 = "4000";
((Microsoft.Office.Interop.Excel.Range)(dataSheet.Cells.get_Range("B5"))).FormulaR1C1 = "3000";

//Setting chart title
ppChart.ChartTitle.Font.Italic = true;
ppChart.ChartTitle.Text = "2007 年销售额";
ppChart.ChartTitle.Font.Size = 18;
ppChart.ChartTitle.Font.Color = Color.Black.ToArgb();
ppChart.ChartTitle.Format.Line.Visible = Microsoft.Office.Core.MsoTriState.msoTrue;
ppChart.ChartTitle.Format.Line.ForeColor.RGB = Color.Black.ToArgb();

//Accessing Chart value axis
Microsoft.Office.Interop.PowerPoint.Axis valaxis = ppChart.Axes(Microsoft.Office.Interop.PowerPoint.XlAxisType.xlValue, Microsoft.Office.Interop.PowerPoint.XlAxisGroup.xlPrimary);

//Setting values axis units
valaxis.MajorUnit = 2000.0F;
valaxis.MinorUnit = 1000.0F;
valaxis.MinimumScale = 0.0F;
valaxis.MaximumScale = 4000.0F;

//Accessing Chart Depth axis
Microsoft.Office.Interop.PowerPoint.Axis Depthaxis = ppChart.Axes(Microsoft.Office.Interop.PowerPoint.XlAxisType.xlSeriesAxis, Microsoft.Office.Interop.PowerPoint.XlAxisGroup.xlPrimary);
Depthaxis.Delete();

//Setting chart rotation
ppChart.Rotation = 20; //Y-Value
ppChart.Elevation = 15; //X-Value
ppChart.RightAngleAxes = false;

// Save the presentation as a PPTX
objPres.SaveAs("C:\\VSTOSampleChart", Microsoft.Office.Interop.PowerPoint.PpSaveAsFileType.ppSaveAsDefault, MsoTriState.msoTrue);
//objPres.SaveAs(@"..\..\..\VSTOSampleChart", Microsoft.Office.Interop.PowerPoint.PpSaveAsFileType.ppSaveAsDefault, MsoTriState.msoTrue);

//Close Workbook and presentation
dataWorkbook.Application.Quit();
objPres.Application.Quit();

public static void EnsurePowerPointIsRunning(bool blnAddPresentation)
{
    EnsurePowerPointIsRunning(blnAddPresentation, false);
}

public static void EnsurePowerPointIsRunning()
{
    EnsurePowerPointIsRunning(false, false);
}

public static void EnsurePowerPointIsRunning(bool blnAddPresentation, bool blnAddSlide)
{
    string strName = null;
    //
    //Try accessing the name property. If it causes an exception then
    //start a new instance of PowerPoint
    try
    {
        strName = objPPT.Name;
    }
    catch (Exception ex)
    {
        StartPowerPoint();
    }
    //
    //blnAddPresentation is used to ensure there is a presentation loaded
    if (blnAddPresentation == true)
    {
        try
        {
            strName = objPres.Name;
        }
        catch (Exception ex)
        {
            objPres = objPPT.Presentations.Add(MsoTriState.msoTrue);
        }
    }
    //
    //BlnAddSlide is used to ensure there is at least one slide in the
    //presentation
    if (blnAddSlide)
    {
        try
        {
            strName = objPres.Slides[1].Name;
        }
        catch (Exception ex)
        {
            Microsoft.Office.Interop.PowerPoint.Slide objSlide = null;
            Microsoft.Office.Interop.PowerPoint.CustomLayout objCustomLayout = null;
            objCustomLayout = objPres.SlideMaster.CustomLayouts[1];
            objSlide = objPres.Slides.AddSlide(1, objCustomLayout);
            objSlide.Layout = Microsoft.Office.Interop.PowerPoint.PpSlideLayout.ppLayoutText;
            objCustomLayout = null;
            objSlide = null;
        }
    }
}

Aspose.Slides for .NET 示例

使用 Aspose.Slides for .NET，执行以下步骤：

创建一个 Microsoft PowerPoint 演示文稿实例。
向演示文稿中添加一个空白幻灯片。
添加一个 3D 分组柱形 图表并访问它。
使用 workbook 中的 Microsoft Excel 工作簿实例访问图表数据工作表。
删除未使用的系列 2 和 3。
访问图表类别并修改标签。
访问系列 1 并修改系列值。
现在，访问图表标题并设置字体属性。
访问图表值轴并设置主要单位、次要单位、最大值和最小值。
现在，在 X 和 Y 方向上设置图表旋转角度。
将演示文稿保存为 PPTX 格式。

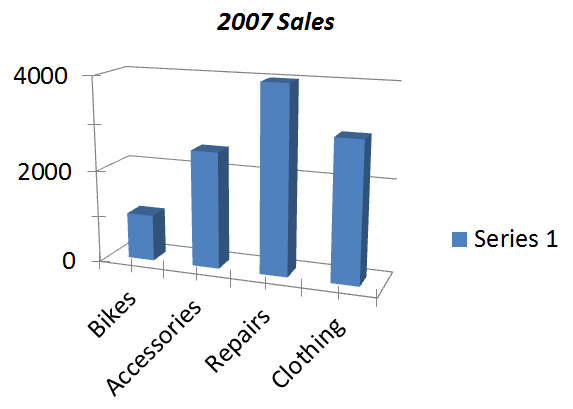

使用 Aspose.Slides 创建的输出演示文稿

todo:image_alt_text

//Create empty presentation
using (Presentation pres = new Presentation())
{

    //Accessing first slide
    ISlide slide = pres.Slides[0];

    //Addding default chart
    IChart ppChart = slide.Shapes.AddChart(ChartType.ClusteredColumn3D, 20F, 30F, 400F, 300F);

    //Getting Chart data
    IChartData chartData = ppChart.ChartData;

    //Removing Extra default series
    chartData.Series.RemoveAt(1);
    chartData.Series.RemoveAt(1);

    //Modifying chart categories names
    chartData.Categories[0].AsCell.Value = "自行车";
    chartData.Categories[1].AsCell.Value = "配件";
    chartData.Categories[2].AsCell.Value = "维修";
    chartData.Categories[3].AsCell.Value = "服装";

    //Setting the index of chart data sheet
    int defaultWorksheetIndex = 0;


    //Getting the chart data worksheet
    IChartDataWorkbook fact = ppChart.ChartData.ChartDataWorkbook;

    //Modifying chart series values for first category
    chartData.Series[0].DataPoints.AddDataPointForBarSeries(fact.GetCell(defaultWorksheetIndex, 1, 1, 1000));
    chartData.Series[0].DataPoints.AddDataPointForBarSeries(fact.GetCell(defaultWorksheetIndex, 2, 1, 2500));
    chartData.Series[0].DataPoints.AddDataPointForBarSeries(fact.GetCell(defaultWorksheetIndex, 3, 1, 4000));
    chartData.Series[0].DataPoints.AddDataPointForBarSeries(fact.GetCell(defaultWorksheetIndex, 4, 1, 3000));

    //Setting Chart title
    ppChart.HasTitle = true;
    ppChart.ChartTitle.AddTextFrameForOverriding("2007 年销售额");
    IPortionFormat format = ppChart.ChartTitle.TextFrameForOverriding.Paragraphs[0].Portions[0].PortionFormat;
    format.FontItalic = NullableBool.True;
    format.FontHeight = 18;
    format.FillFormat.FillType = FillType.Solid;
    format.FillFormat.SolidFillColor.Color = Color.Black;


    ////Setting Axis values
    ppChart.Axes.VerticalAxis.IsAutomaticMaxValue = false;
    ppChart.Axes.VerticalAxis.IsAutomaticMinValue = false;
    ppChart.Axes.VerticalAxis.IsAutomaticMajorUnit = false;
    ppChart.Axes.VerticalAxis.IsAutomaticMinorUnit = false;

    ppChart.Axes.VerticalAxis.MaxValue = 4000.0F;
    ppChart.Axes.VerticalAxis.MinValue = 0.0F;
    ppChart.Axes.VerticalAxis.MajorUnit = 2000.0F;
    ppChart.Axes.VerticalAxis.MinorUnit = 1000.0F;
    ppChart.Axes.VerticalAxis.TickLabelPosition = TickLabelPositionType.NextTo;

    //Setting Chart rotation
    ppChart.Rotation3D.RotationX = 15;
    ppChart.Rotation3D.RotationY = 20;

    //Saving Presentation
    pres.Save("AsposeSampleChart.pptx", SaveFormat.Pptx);
}
