Как создать торнадо диаграмму с помощью C++

Введение

Гистограмма торнадо, также известная как диаграмма торнадо или торнадо-график, является видом визуализации данных, который часто используется для анализа чувствительности в Excel. Она помогает понять влияние изменения переменных на конкретный результат или результат.

Как создать гистограмму торнадо в Excel

Вы можете создать гистограмму торнадо в Excel, следуя этим шагам:

1. Выберите данные и перейдите во вкладку Вставка –> Диаграммы –> Вставить столбцовую или гистограмму –> Столбчатая гистограмма. Нажмите на неё.

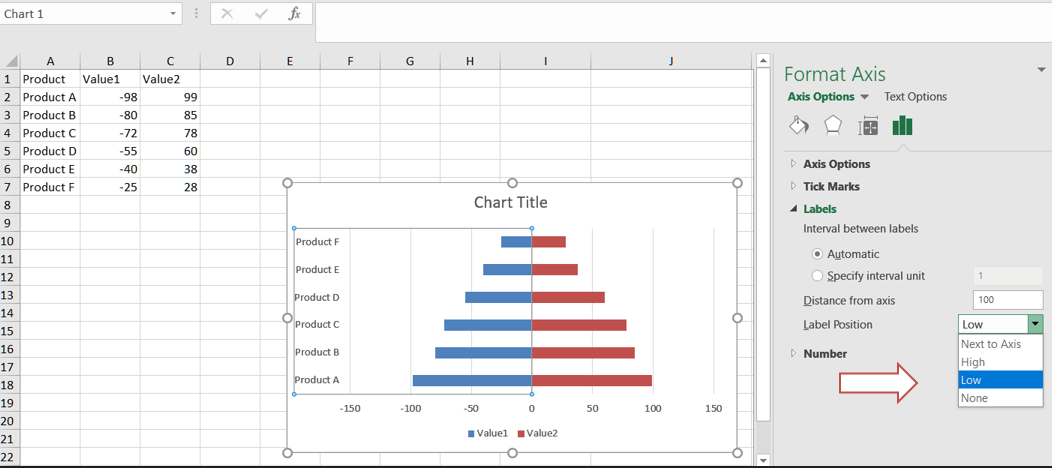

2. Измените ось Y: Щелкните правой кнопкой мыши по оси Y. Нажмите на формат оси. В метках нажмите на выпадающий список позиции метки и выберите Положение Лоу.

3. Выберите любой столбец и перейдите к форматированию. установите соответствующую ширину промежутка.

4. Удалим знак минус(-) с гистограммы торнадо. Выберите ось X. Перейдите к форматированию. В параметрах оси нажмите на номер. В категории выберите пользовательское. В поле формата напишите ###0,###0. Нажмите добавить.

5. Нажмите на y-ось и перейдите в параметры оси. В параметрах оси установите Категории в обратном порядке.


Как добавить гистограмму торнадо в Aspose.Cells

Пожалуйста, ознакомьтесь с следующим образцом кода. Он загружает образец электронной таблицы, который содержит некоторые тестовые данные. Затем он создает столбчатую диаграмму на основе исходных данных и настраивает соответствующие свойства. Наконец, он сохраняет книгу в формате XLSX. На следующем скриншоте показана гистограмма торнадо, созданная Aspose.Cells в выходном файле Excel.

Образец кода

#include <iostream>
#include "Aspose.Cells.h"
using namespace Aspose::Cells;

int main()
{
    Aspose::Cells::Startup();

    // Source directory path
    U16String srcDir(u"..\\Data\\01_SourceDirectory\\");

    // Output directory path
    U16String outDir(u"..\\Data\\02_OutputDirectory\\");

    // Path of input excel file
    U16String inputFilePath = srcDir + u"sample.xlsx";

    // Path of output excel file
    U16String outputFilePath = outDir + u"out.xlsx";

    // Create workbook
    Workbook wb(inputFilePath);

    // Get the first worksheet
    Worksheet sheet = wb.GetWorksheets().Get(0);

    // Get the chart collection from the worksheet
    ChartCollection charts = sheet.GetCharts();

    // Add a bar chart
    int index = charts.Add(ChartType::BarStacked, 8, 1, 24, 8);
    Chart chart = charts.Get(index);

    // Set data for the bar chart
    chart.SetChartDataRange(u"A1:C7", true);

    // Set properties for the bar chart
    chart.GetTitle().SetText(u"Tornado chart");
    chart.SetStyle(2);
    chart.GetPlotArea().GetArea().SetForegroundColor(Color::White());
    chart.GetPlotArea().GetBorder().SetColor(Color::White());
    chart.GetLegend().SetPosition(LegendPositionType::Bottom);

    // Set properties for the category axis
    chart.GetCategoryAxis().SetTickLabelPosition(TickLabelPositionType::Low);
    chart.GetCategoryAxis().SetIsPlotOrderReversed(true);

    // Set gap width
    chart.SetGapWidth(10);

    // Set properties for the value axis
    Axis valueAxis = chart.GetValueAxis();
    valueAxis.GetTickLabels().SetNumberFormat(u"#,##0;#,##0");

    // Save the workbook
    wb.Save(outputFilePath);

    std::cout << "Chart created successfully!" << std::endl;

    Aspose::Cells::Cleanup();
}
