Три метода фильтрации данных диаграммы с помощью C++

1. Отфильтровать серии для отображения диаграммы

Шаги по фильтрации серии с диаграммы в Excel

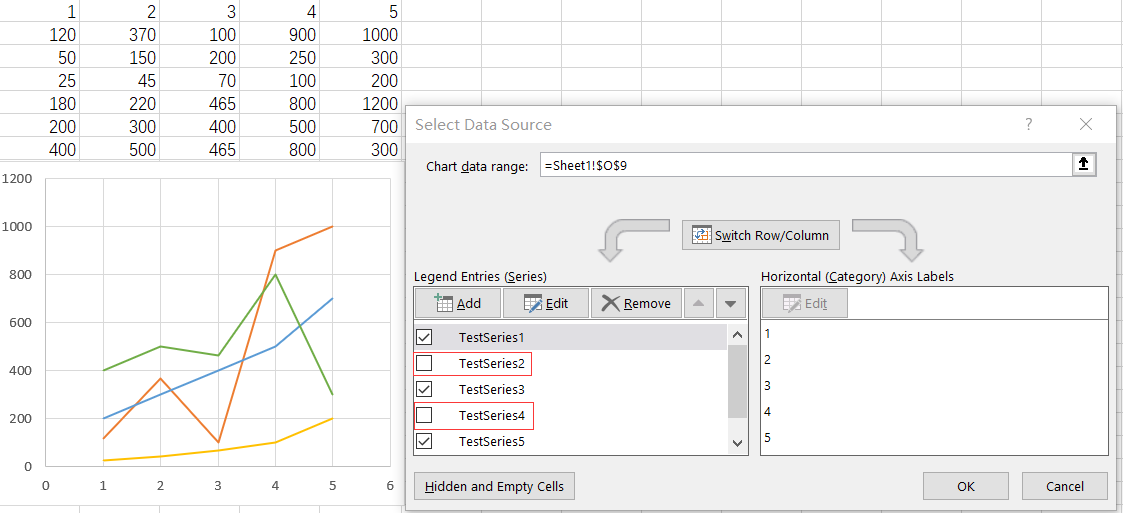

В Excel мы можем фильтровать определённые серии на диаграмме, из-за чего эти фильтрованные серии не отображаются в диаграмме. Исходная диаграмма показана на Рисунке 1. Однако, когда мы фильтруем Testseries2 и Testseries4, диаграмма будет выглядеть как на Рисунке 2.

В Aspose.Cells мы можем выполнить подобную операцию. Для файла пример такого типа, если нужно фильтровать Testseries2 и Testseries4, можно выполнить следующий код. Также мы будем держать два списка: один (GetNSeries()), чтобы хранить все выбранные серии, и другой (GetFilteredNSeries), чтобы хранить отфильтрованные серии.

Обратите внимание, что в коде, когда мы устанавливаем chart->GetNSeries()->Get(0)->SetIsFiltered(true);, первая серия в GetNSeries() будет удалена и размещена в соответствующей позиции внутри GetFilteredNSeries. Впоследствии, предыдущий NSeries[1] станет новым первым элементом списка, и все последующие серии сместятся вперед на одну позицию. Это означает, что если затем вызвать chart->GetNSeries()->Get(1)->SetIsFiltered(true);, мы фактически удаляем исходную третью серию. Это иногда вызывает путаницу, поэтому рекомендуется следовать операции в коде, которая удаляет серии с конца к началу.

todo:image_alt_text

Образец кода

Приведенный ниже образец кода загружает образец файла Excel.

#include <iostream>
#include "Aspose.Cells.h"

using namespace Aspose::Cells;
int main()
{
Aspose::Cells::Startup();
<span class="c1">// Create an instance of existing Workbook

    Workbook workbook(u"seriesFiltered.xlsx");
<span class="c1">// Get filtered series list

    SeriesCollection nSeriesFiltered = workbook.GetWorksheets().Get(0).GetCharts().Get(u"Chart 1").GetFilteredNSeries();
<span class="c1">// Get selected series list

    SeriesCollection nSeries = workbook.GetWorksheets().Get(0).GetCharts().Get(u"Chart 1").GetNSeries();
<span class="c1">// Should be 0

    std::cout << "Filtered Series count: " << nSeriesFiltered.GetCount() << std::endl;
<span class="c1">// Should be 6

    std::cout << "Visible Series count: " << nSeries.GetCount() << std::endl;
<span class="c1">// Process from the end to the beginning

    nSeries.Get(1).SetIsFiltered(true);
nSeries.Get(0).SetIsFiltered(true);
<span class="c1">// Should be 2

    std::cout << "Filtered Series count: " << nSeriesFiltered.GetCount() << std::endl;
<span class="c1">// Should be 4

    std::cout << "Visible Series count: " << nSeries.GetCount() << std::endl;
<span class="c1">// Save the workbook

    workbook.Save(u"seriesFiltered-out.xlsx");
<span class="c1">// Reload the workbook

    workbook = Workbook(u"seriesFiltered-out.xlsx");
<span class="c1">// Should be 2

    std::cout << "Filtered Series count: " << nSeriesFiltered.GetCount() << std::endl;
<span class="c1">// Should be 4

    std::cout << "Visible Series count: " << nSeries.GetCount() << std::endl;
<span class="n">Aspose</span><span class="o">::</span><span class="n">Cells</span><span class="o">::</span><span class="n">Cleanup</span><span class="p">();</span>

}

2. Отфильтруйте данные и дайте диаграмме измениться

Фильтрация данных — отличный способ управлять фильтрами диаграмм с большим количеством данных. При фильтрации данные диаграммы изменяются. Одна из проблем — убедиться, что диаграмма остаётся на экране. Когда вы фильтруете, скрываются строки, и иногда диаграмма оказывается в скрытых строках.

todo:image_alt_text

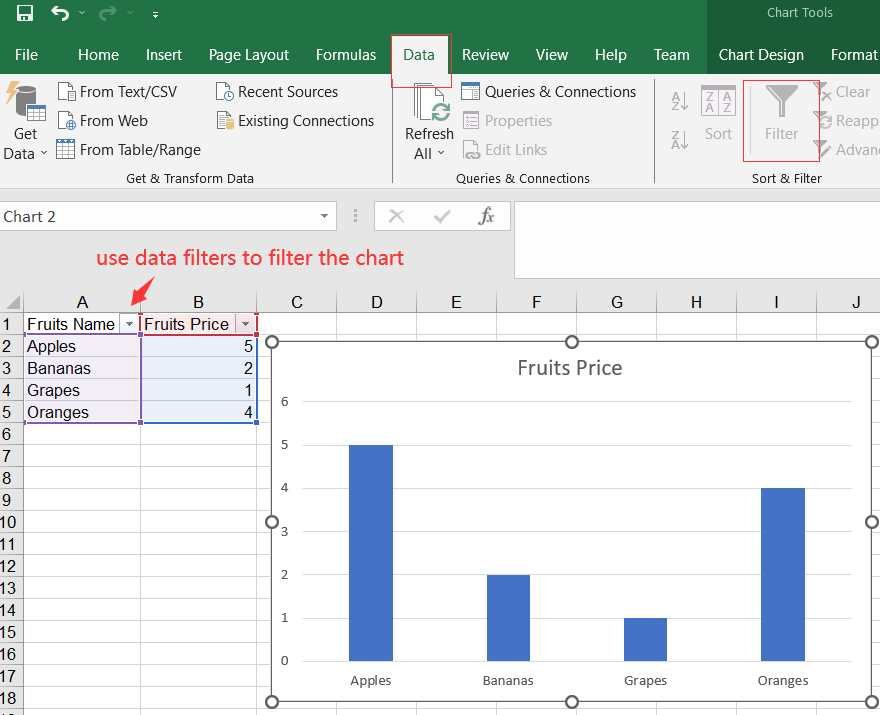

Шаги для использования фильтров данных для изменения диаграммы в Excel

Щелкните внутри вашего диапазона данных.
Щелкните вкладку Данные и включите фильтры, щелкнув по кнопке Фильтры. Ваша строка заголовка будет иметь выпадающие стрелки.
Создайте диаграмму, перейдя на вкладку Вставка и выбрав столбчатую диаграмму.
Теперь отфильтруйте свои данные, используя выпадающие стрелки в данных. Не используйте фильтры диаграммы.

Образец кода

Следующий пример кода показывает ту же функцию с использованием Aspose.Cells.

#include <iostream>
#include "Aspose.Cells.h"

using namespace Aspose::Cells;
using namespace Aspose::Cells::Charts;
int main() {
Aspose::Cells::Startup();
<span class="c1">// Create an instance of Workbook

    Workbook workbook;
<span class="c1">// Get the First sheet.

    Worksheet sheet = workbook.GetWorksheets().Get(u"Sheet1");
<span class="c1">// Add data into details cells.

    sheet.GetCells().Get(0, 0).PutValue(u"Fruits Name");
sheet.GetCells().Get(0, 1).PutValue(u"Fruits Price");
sheet.GetCells().Get(1, 0).PutValue(u"Apples");
sheet.GetCells().Get(2, 0).PutValue(u"Bananas");
sheet.GetCells().Get(3, 0).PutValue(u"Grapes");
sheet.GetCells().Get(4, 0).PutValue(u"Oranges");
sheet.GetCells().Get(1, 1).PutValue(5);
sheet.GetCells().Get(2, 1).PutValue(2);
sheet.GetCells().Get(3, 1).PutValue(1);
sheet.GetCells().Get(4, 1).PutValue(4);
<span class="c1">// Add a chart to the worksheet

    int chartIndex = sheet.GetCharts().Add(ChartType::Column, 7, 7, 15, 15);
<span class="c1">// Access the instance of the newly added chart

    Chart chart = sheet.GetCharts().Get(chartIndex);
<span class="c1">// Set data range

    chart.SetChartDataRange(u"A1:B5", true);
<span class="c1">// Set AutoFilter range

    sheet.GetAutoFilter().SetRange(u"A1:B5");
<span class="c1">// Add filters for a filter column.

    sheet.GetAutoFilter().AddFilter(0, u"Bananas");
sheet.GetAutoFilter().AddFilter(0, u"Oranges");
<span class="c1">// Apply the filters

    sheet.GetAutoFilter().Refresh();
<span class="c1">// Save the chart as an image

    chart.ToImage(u"Autofilter.png");
<span class="c1">// Save the workbook

    workbook.Save(u"Autofilter.xlsx");
<span class="n">Aspose</span><span class="o">::</span><span class="n">Cells</span><span class="o">::</span><span class="n">Cleanup</span><span class="p">();</span>
<span class="k">return</span> <span class="mi">0</span><span class="p">;</span>

}

3. Отфильтруйте данные с помощью таблицы и дайте измениться диаграмме

Использование таблицы похоже на Метод 2, используя диапазон, но у вас есть преимущества таблиц перед диапазонами. Когда вы изменяете свой диапазон на таблицу и добавляете данные, диаграмма автоматически обновляется. С диапазоном вам придется изменять источник данных.

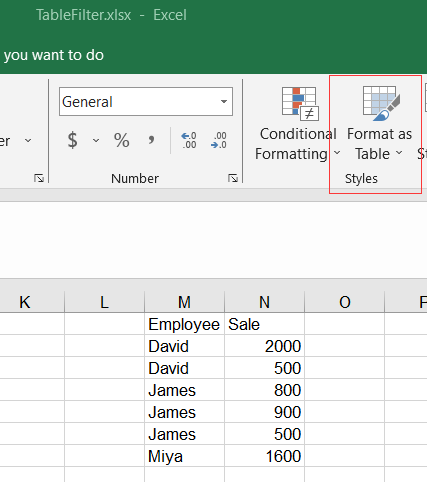

Форматирование как таблица в Excel

Щелкните внутри ваших данных и используйте CTRL+T или используйте вкладку Главная, Форматировать как таблицу

todo:image_alt_text

Образец кода

Следующий пример кода загружает пример Excel, показывая ту же функцию с помощью Aspose.Cells.

#include <iostream>
#include "Aspose.Cells.h"
using namespace Aspose::Cells;
using namespace Aspose::Cells::Charts;
using namespace Aspose::Cells::Tables;
int main()
{
Aspose::Cells::Startup();
<span class="c1">// Create a workbook

    Workbook workbook(u"TableFilters.xlsx");
<span class="c1">// Access first worksheet

    Worksheet sheet = workbook.GetWorksheets().Get(0);
<span class="c1">// Access the instance of the newly added chart

    int chartIndex = sheet.GetCharts().Add(ChartType::Column, 7, 7, 15, 15);
Chart chart = sheet.GetCharts().Get(chartIndex);
<span class="c1">// Set data range

    chart.SetChartDataRange(u"A1:B7", true);
<span class="c1">// Convert the chart to image

    chart.ToImage(u"TableFilters.before.png");
<span class="c1">// Add a new List Object to the worksheet

    ListObject listObject = sheet.GetListObjects().Get(sheet.GetListObjects().Add(u"A1", u"B7", true));
<span class="c1">// Add default style to the table

    listObject.SetTableStyleType(TableStyleType::TableStyleMedium10);
<span class="c1">// Show Total

    listObject.SetShowTotals(false);
<span class="c1">// Add filters for a filter column

    listObject.GetAutoFilter().AddFilter(0, u"James");
<span class="c1">// Apply the filters

    listObject.GetAutoFilter().Refresh();
<span class="c1">// After adding new value the chart will change

    listObject.PutCellValue(7, 0, Object(u"Me"));
listObject.PutCellValue(7, 1, Object(1000));
<span class="c1">// Check the changed images

    chart.ToImage(u"TableFilters.after.png");
<span class="c1">// Saving the Excel file

    workbook.Save(u"TableFilter.out.xlsx");
<span class="n">Aspose</span><span class="o">::</span><span class="n">Cells</span><span class="o">::</span><span class="n">Cleanup</span><span class="p">();</span>

}
