Simbolizador de Línea

Simbolizador de Línea

El simbolizador de línea simple dibuja una línea con un estilo personalizable. Este es el simbolizador predeterminado para geometrías unidimensionales (líneas).

Opciones de estilo admitidas:

Propiedad	Descripción
Color	Especifica el color y la transparencia dados a la línea.
Width	Especifica el ancho de la línea
LineJoin	Determina cómo se renderizan las líneas en las intersecciones de los segmentos de línea.
Style	Especifica cómo debe dibujarse el trabajo de línea del símbolo.
DashPattern	Especifica una matriz de distancias que especifica las longitudes de los guiones y espacios alternados en líneas discontinuas.
DashOffset	Especifica la distancia desde el inicio de una línea hasta el comienzo de un patrón de guiones.
CapStyle	Especifica cómo se renderizan las líneas en sus extremos. - Butt - borde cuadrado afilado - Round - borde redondeado - Square - borde cuadrado ligeramente alargado
Offset	Especifica el desplazamiento de la línea original. Para una distancia positiva, el desplazamiento estará en el lado izquierdo de la línea de entrada (en relación con la dirección de la línea). Para una distancia negativa, estará en el lado derecho.

Tipos de Geometría

 El simbolizador se puede aplicar a geometrías de cualquier tipo.

Dimensión de la geometría	Tipos de geometría	Comportamiento de renderizado
Punto	Punto, MultiPunto	Dibuja una línea de pequeña longitud con orientación horizontal centrada en el punto, con dos tapas finales.
Línea	LineString, CircularString, CompoundCurve, LinerRing, MultiCurve, MultiLineString	Dibuja la línea.
Superficie	Polígono, CurvePolygon, MultiPolígono, MultiSurface	El contorno cerrado de la geometría se utiliza como la cadena de línea (sin tapas finales)

Para GeometryCollections, el comportamiento de renderizado se determina por separado para cada geometría dentro de la colección. Las capas con tipo de geometría mixto siguen la lógica para GeometryCollections.

Utilice MixedGeometrySymbolizer para limitar un simbolizador a tipos de geometría específicos.

Ejemplos

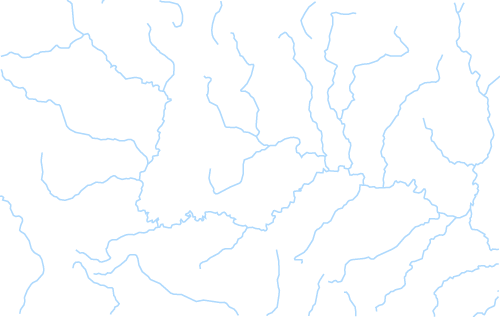

Por defecto, el simbolizador de línea dibuja líneas negras:

Aquí le mostramos cómo cambiar el color de la línea a azul:

Para escenarios más avanzados, es posible que desee ajustar el estilo de la línea dinámicamente en función de los valores de los atributos de las características. Así es como puedes hacerlo:

También es posible que desee agregar etiquetas a sus líneas. Visite Ejemplos de etiquetado de líneas para obtener ejemplos.
