סמל קו

סמל קו

סמל הקו הפשוט מצייר קו עם סגנון הניתן להתאמה אישית. זהו הסמל המוגדר כברירת מחדל עבור גיאומטריות חד מימדיות (קווים).

אפשרויות עיצוב נתמכות:

מאפיין	תיאור
Color	מציין את הצבע והשקיפות הניתנים לקו.
Width	מציין את רוחב הקו
LineJoin	קובע כיצד קווים מוצגים בצמתים של מקטעי קו.
Style	מציין כיצד יש לצייר את העבודה הקווית של הסמל.
DashPattern	מציין מערך של מרחקים המציין את אורכי הריווחים המתחלפים והרווחים בקווים מקווקווים.
DashOffset	מציין את המרחק מתחילת הקו לתחילת תבנית הריווח.
CapStyle	מציין כיצד קווים מוצגים בקצותיהם. - Butt - קצה מרובע חד - Round - קצה מעוגל - Square - קצה מרובע מעט מוארך
Offset	מציין את ההסטה מהקו המקורי. עבור מרחק חיובי, ההסטה תהיה בצד שמאל של הקו (ביחס לכיוון הקו). עבור מרחק שלילי היא תהיה בצד ימין.

סוגי גיאומטריה

 ניתן ליישם את הסמל על גיאומטריות מכל סוג.

מימד גיאומטריה	סוגי גיאומטריה	התנהגות עיבוד
נקודה	נקודה, MultiPoint	מצייר קו באורך קטן עם כיוון אופקי המרוכז על הנקודה, עם שני מכסים.
קו	LineString, CircularString, CompoundCurve, LinerRing, MultiCurve, MultiLineString	מצייר את הקו.
משטח	Polygon, CurvePolygon, MultiPolygon, MultiSurface	המתאר הסגור של הגיאומטריה משמש כקו (ללא מכסים)

עבור GeometryCollections, התנהגות העיבוד נקבעת בנפרד עבור כל גיאומטריה בתוך האוסף. שכבות עם סוג גיאומטריה מעורב עוקבות אחר ההיגיון עבור GeometryCollections.

השתמש ב-MixedGeometrySymbolizer כדי להגביל את הסמל לסוגי גיאומטריה ספציפיים.

דוגמאות

כברירת מחדל, סמל הקו מצייר קווים שחורים:

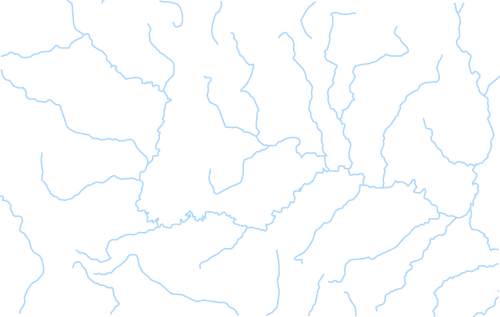

כאן כיצד לשנות את צבע הקו לכחול:

---

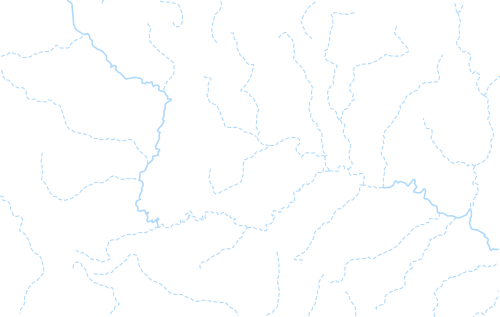

עבור תרחישים מתקדמים יותר, ייתכן שתרצה להתאים את סגנון הקו באופן דינמי בהתבסס על ערכי התכונות של הפיצ’ר. כך איך לעשות זאת:

---

ייתכן שתרצה גם להוסיף תוויות לקווים שלך. בקר ב-דוגמאות תיוג קווים לקבלת דוגמאות.
