Sesuaikan Bentuk Presentasi di PHP

Tentang apa halaman ini

Buat dan sesuaikan bentuk dalam presentasi PowerPoint dengan Aspose.Slides untuk PHP via Java: jalur geometri, sudut melengkung, bentuk komposit.

Gambaran Umum

Artikel ini menjelaskan cara menyesuaikan bentuk presentasi di Aspose.Slides dengan mengedit geometri bentuk melalui titik edit dan geometry paths. Artikel ini menunjukkan cara bekerja dengan GeometryPath untuk memodifikasi bentuk yang ada, melakukan operasi penyuntingan path dasar, menambah atau menghapus titik, dan menerapkan geometri yang diperbarui kembali ke sebuah bentuk.

Artikel ini juga memperlihatkan cara membuat bentuk khusus dan komposit, membangun bentuk dengan sudut melengkung, menentukan apakah geometri bentuk tertutup, memeriksa elemen bentuk, dan mengonversi outline teks Java AWT menjadi geometry paths.

Mengubah Bentuk Menggunakan Titik Edit

Di PowerPoint, Anda dapat menggunakan Edit Points untuk memodifikasi sebuah persegi:

Memindahkan sudut ke dalam atau ke luar.
Menyesuaikan kelengkungan pada sebuah titik.
Menambahkan titik baru.

Menyunting titik memungkinkan Anda mengubah kontur sebuah bentuk atau menggunakan bentuk yang ada sebagai dasar untuk bentuk baru.

Tips Penyuntingan Bentuk

overview_image

Saat menyunting bentuk PowerPoint, perhatikan konsep berikut:

Sebuah bentuk (atau path‑nya) dapat berupa tertutup atau terbuka.
Path sebuah bentuk terdiri dari anchor points yang dihubungkan oleh segmen.
Sebuah segmen dapat lurus atau melengkung. Anchor points dan control handles menentukan bentuknya.
Anchor points dapat berupa corner points, straight points, atau smooth points:
- Pada corner point, segmen‑segmen yang berdekatan dapat bertemu dengan sudut.
- Pada smooth point, dua control handle berada pada satu garis dan berjarak sama dari anchor point.
- Pada straight point, dua control handle berada pada satu garis namun dapat memiliki jarak yang berbeda dari anchor point.
Memindahkan anchor points atau menyesuaikan handle‑nya mengubah kontur bentuk.

Untuk menyunting bentuk PowerPoint melalui titik edit, Aspose.Slides menyediakan kelas GeometryPath.

Sebuah instance GeometryPath mewakili geometry path dari objek GeometryShape.
Untuk mengambil GeometryPath dari instance GeometryShape, Anda dapat menggunakan metode GeometryShape::getGeometryPaths.
Untuk menetapkan GeometryPath pada sebuah bentuk, Anda dapat menggunakan metode: GeometryShape::setGeometryPath untuk bentuk dengan satu path dan GeometryShape::setGeometryPaths untuk bentuk dengan banyak path.
Untuk menambah segmen, Anda dapat menggunakan metode‑metode di bawah GeometryPath.
Menggunakan metode GeometryPath::setStroke dan GeometryPath::setFillMode, Anda dapat mengatur tampilan geometry path.
Menggunakan metode GeometryPath::getPathData, Anda dapat mengambil geometry path dari sebuah GeometryShape sebagai array segmen path.
Untuk mengakses opsi kustomisasi geometri bentuk tambahan, Anda dapat membaca sebuah java.awt.Shape melalui PathIterator‑nya dan memutar ulang segmen‑segmen pada sebuah GeometryPath.

Operasi Penyuntingan Sederhana

Gunakan metode berikut untuk menyunting geometry path. Overload yang menerima indeks menyisipkan segmen pada posisi berbasis nol dalam array segmen path.

Operasi	Metode
Menambahkan atau menyisipkan garis lurus.	GeometryPath::lineTo
Menambahkan atau menyisipkan kurva Bézier kubik dengan dua titik kontrol dan sebuah titik akhir.	GeometryPath::cubicBezierTo
Menambahkan atau menyisipkan kurva Bézier kuadratik dengan satu titik kontrol dan sebuah titik akhir.	GeometryPath::quadraticBezierTo
Menambahkan sebuah busur elips dengan dimensi dan sudut yang ditentukan dalam derajat.	GeometryPath::arcTo
Menutup figur saat ini dengan menghubungkan titik akhirnya ke titik awalnya.	GeometryPath::closeFigure
Menetapkan titik awal sebuah figur.	GeometryPath::moveTo
Menghapus segmen pada indeks berbasis nol.	GeometryPath::removeAt

Menambah Titik Kustom ke Sebuah Bentuk

Contoh ini menyisipkan dua titik ke dalam bentuk persegi panjang menggunakan GeometryPath::lineTo dan menerapkan path yang telah disunting dengan GeometryShape::setGeometryPath. Koordinat bersifat lokal terhadap bentuk: kedua titik baru berada di tengahnya, 100 poin dari kiri dan 50 poin dari atas. Indeks segmen 1 dan 4 menempatkannya pada tepi atas dan bawah, menarik tepi‑tepi tersebut ke dalam.

use aspose\slides\Presentation;
use aspose\slides\ShapeType;

$presentation = new Presentation();
try {
    $slide = $presentation->getSlides()->get_Item(0);

    $shape = $slide->getShapes()->addAutoShape(ShapeType::Rectangle, 100, 100, 200, 100);

    $geometryPath = $shape->getGeometryPaths()[0];
    $geometryPath->lineTo(100, 50, 1);
    $geometryPath->lineTo(100, 50, 4);

    $shape->setGeometryPath($geometryPath);
} finally {
    $presentation->dispose();
}

example1_image

Menghapus Titik dari Sebuah Bentuk

Contoh ini mengubah outline berbentuk hati dengan menghapus segmen pada indeks berbasis nol 2 menggunakan GeometryPath::removeAt. Menerapkan path yang telah dimodifikasi dengan GeometryShape::setGeometryPath memperbarui kontur bentuk.

use aspose\slides\Presentation;
use aspose\slides\ShapeType;

$presentation = new Presentation();
try {
    $slide = $presentation->getSlides()->get_Item(0);

    $shape = $slide->getShapes()->addAutoShape(ShapeType::Heart, 100, 100, 300, 300);

    $path = $shape->getGeometryPaths()[0];
    $path->removeAt(2);

    $shape->setGeometryPath($path);
} finally {
    $presentation->dispose();
}

example2_image

Membuat Bentuk Kustom

Contoh ini membangun sebuah bintang lima titik menggunakan GeometryPath. Jari‑jari luar dan dalam yang bergantian sebesar 100 dan 50 poin menentukan ujung serta cekungan; langkah 72 derajat menempatkan kelima ujung secara merata. Path ditutup dengan GeometryPath::closeFigure dan diterapkan ke bentuk persegi panjang menggunakan GeometryShape::setGeometryPath, menggantikan outline‑nya.

use aspose\slides\GeometryPath;
use aspose\slides\Presentation;
use aspose\slides\ShapeType;

$points = [];
$outerRadius = 100;
$innerRadius = 50;
$angleStep = 72;
for ($angle = -90; $angle < 270; $angle += $angleStep) {
    $radians = deg2rad($angle);
    $points[] = [$outerRadius * cos($radians) + $outerRadius, $outerRadius * sin($radians) + $outerRadius];
    $radians = deg2rad($angle + $angleStep / 2);
    $points[] = [$innerRadius * cos($radians) + $outerRadius, $innerRadius * sin($radians) + $outerRadius];
}

$starPath = new GeometryPath();
$starPath->moveTo($points[0][0], $points[0][1]);
for ($i = 1; $i < count($points); $i++) {
    $starPath->lineTo($points[$i][0], $points[$i][1]);
}
$starPath->closeFigure();

$presentation = new Presentation();
try {
    $slide = $presentation->getSlides()->get_Item(0);
    $shape = $slide->getShapes()->addAutoShape(ShapeType::Rectangle, 100, 100, $outerRadius * 2, $outerRadius * 2);
    $shape->setGeometryPath($starPath);
} finally {
    $presentation->dispose();
}

example3_image

Membuat Bentuk Kustom Komposit

Contoh ini mendefinisikan dua GeometryPath tertutup untuk sepertiga atas dan bawah sebuah bentuk. Menerapkan kedua path dengan GeometryShape::setGeometryPaths menghasilkan satu bentuk komposit dengan celah di sepertiga tengahnya.

use aspose\slides\GeometryPath;
use aspose\slides\Presentation;
use aspose\slides\ShapeType;

$presentation = new Presentation();
try {
    $slide = $presentation->getSlides()->get_Item(0);

    $shape = $slide->getShapes()->addAutoShape(ShapeType::Rectangle, 100, 100, 200, 100);

    $topPath = new GeometryPath();
    $topPath->moveTo(0, 0);
    $topPath->lineTo(java_values($shape->getWidth()), 0);
    $topPath->lineTo(java_values($shape->getWidth()), java_values($shape->getHeight()) / 3);
    $topPath->lineTo(0, java_values($shape->getHeight()) / 3);
    $topPath->closeFigure();

    $bottomPath = new GeometryPath();
    $bottomPath->moveTo(0, java_values($shape->getHeight()) / 3 * 2);
    $bottomPath->lineTo(java_values($shape->getWidth()), java_values($shape->getHeight()) / 3 * 2);
    $bottomPath->lineTo(java_values($shape->getWidth()), java_values($shape->getHeight()));
    $bottomPath->lineTo(0, java_values($shape->getHeight()));
    $bottomPath->closeFigure();

    $shape->setGeometryPaths([$topPath, $bottomPath]);
} finally {
    $presentation->dispose();
}

example4_image

Membuat Bentuk Kustom dengan Sudut Melengkung

Contoh ini menggabungkan segmen lurus dengan GeometryPath::arcTo untuk membuat bentuk dengan sudut melengkung ke dalam. Setiap ukuran sudut menetapkan lebar dan tinggi busur dalam poin, dan sweep –90 derajat menggambar seperempat elips berlawanan arah jarum jam. Path yang selesai diterapkan dengan GeometryShape::setGeometryPath, dan presentasi disimpan dalam format PPTX.

use aspose\slides\GeometryPath;
use aspose\slides\Point2DFloat;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
use aspose\slides\ShapeType;

$shapeX = 20;
$shapeY = 20;
$shapeWidth = 300;
$shapeHeight = 200;

$leftTopSize = 50;
$rightTopSize = 20;
$rightBottomSize = 40;
$leftBottomSize = 10;

$presentation = new Presentation();
try {
    $slide = $presentation->getSlides()->get_Item(0);

    $shape = $slide->getShapes()->addAutoShape(ShapeType::Custom, $shapeX, $shapeY, $shapeWidth, $shapeHeight);

    $topLeft = new Point2DFloat($leftTopSize, 0);
    $topRight = new Point2DFloat($shapeWidth - $rightTopSize, 0);
    $rightBottom = new Point2DFloat($shapeWidth, $shapeHeight - $rightBottomSize);
    $bottomLeft = new Point2DFloat($leftBottomSize, $shapeHeight);
    $leftTop = new Point2DFloat(0, $leftTopSize);

    $geometryPath = new GeometryPath();
    $geometryPath->moveTo($topLeft);
    $geometryPath->lineTo($topRight);
    $geometryPath->arcTo($rightTopSize, $rightTopSize, 180, -90);
    $geometryPath->lineTo($rightBottom);
    $geometryPath->arcTo($rightBottomSize, $rightBottomSize, -90, -90);
    $geometryPath->lineTo($bottomLeft);
    $geometryPath->arcTo($leftBottomSize, $leftBottomSize, 0, -90);
    $geometryPath->lineTo($leftTop);
    $geometryPath->arcTo($leftTopSize, $leftTopSize, 90, -90);
    $geometryPath->closeFigure();

    $shape->setGeometryPath($geometryPath);

    $presentation->save("output.pptx", SaveFormat::Pptx);
} finally {
    $presentation->dispose();
}

Menentukan Apakah Geometry Bentuk Tertutup

Helper berikut memeriksa apakah setiap geometry path yang tidak kosong diakhiri dengan segmen penutup. Helper membaca GeometryPath::getPathData dan membandingkan perintah akhir segmen PathSegment::getPathCommand dengan PathCommandType::Close. Helper mengembalikan false ketika tidak ada path yang tidak kosong. Pemeriksaan ini memeriksa perintah akhir tiap path; ia tidak memeriksa setiap sub‑figur dalam sebuah path. Contoh mencetak true untuk sebuah persegi panjang.

use aspose\slides\PathCommandType;
use aspose\slides\Presentation;
use aspose\slides\ShapeType;

function isGeometryClosed($geometryShape)
{
    $hasNonemptyPath = false;
    foreach ($geometryShape->getGeometryPaths() as $geometryPath) {
        $segments = java_values($geometryPath->getPathData());
        if (count($segments) === 0) {
            continue;
        }
        $hasNonemptyPath = true;
        $lastSegment = $segments[count($segments) - 1];
        if (java_values($lastSegment->getPathCommand()) !== PathCommandType::Close) {
            return false;
        }
    }
    return $hasNonemptyPath;
}

$presentation = new Presentation();
try {
    $slide = $presentation->getSlides()->get_Item(0);
    $shape = $slide->getShapes()->addAutoShape(ShapeType::Rectangle, 100, 100, 200, 100);
    $closed = isGeometryClosed($shape);
    echo ($closed ? "true" : "false") . PHP_EOL;
} finally {
    $presentation->dispose();
}

Mengekstrak dan Memeriksa Elemen Bentuk

Gunakan GeometryShape::createShapeElements untuk memeriksa sebuah bentuk yang ada sebagai elemen‑elemen yang berisi titik‑titik path dan tipe‑tipe titik. Gunakan setiap ShapeElement yang dikembalikan untuk mengambil array titik dan tipe melalui metode getPathPoints dan getPathTypes. Representasi ini berguna untuk analisis kontur atau untuk mengirimkan geometri ke alat menggambar kustom.

Contoh membuka input.pptx, menemukan geometry shape pertama tepat pada slide pertama, dan mencetak segmen‑segmen path‑nya. Gunakan sebuah presentasi yang berisi bentuk dengan segmen lurus dan melengkung untuk melihat kedua jenis output. Contoh tidak mencari di dalam grup.

use aspose\slides\Presentation;

$presentation = new Presentation("input.pptx");
try {
    $slide = $presentation->getSlides()->get_Item(0);

    $shape = null;
    $shapes = $slide->getShapes();
    for ($shapeIndex = 0; $shapeIndex < java_values($shapes->size()); $shapeIndex++) {
        $candidate = $shapes->get_Item($shapeIndex);
        if (java_instanceof($candidate, java("com.aspose.slides.GeometryShape"))) {
            $shape = $candidate;
            break;
        }
    }

    if ($shape === null) {
        echo "No geometry shape found on the first slide." . PHP_EOL;
    } else {
        foreach ($shape->createShapeElements() as $element) {
            $points = java_values($element->getPathPoints());
            $types = array_values(unpack("C*", java_values($element->getPathTypes())));
            echo "Shape element:" . PHP_EOL;
            for ($i = 0; $i < count($points); $i++) {
                $pointType = $types[$i] & 0x07; // Simpan tipe segmen, kecuali flag.
                switch ($pointType) {
                    case 0:
                        echo "Start figure at " . $points[$i] . PHP_EOL;
                        break;
                    case 1:
                        echo "Line to " . $points[$i] . PHP_EOL;
                        break;
                    case 3:
                        echo "Cubic Bezier: controls " . $points[$i] . ", " . $points[$i + 1] . "; end " . $points[$i + 2] . PHP_EOL;
                        $i += 2; // Consume both control points and the endpoint.
                        break;
                }
                if (($types[$i] & 0x80) !== 0) {
                    echo "Close subpath back to its starting point." . PHP_EOL;
                }
            }
        }
    }
} finally {
    $presentation->dispose();
}

Array‑array tersebut bersesuaian berdasarkan indeks: $points[$i] adalah sebuah titik dan $types[$i] menjelaskan perannya. Tipe 0 memulai sebuah figur, dan tipe 1 menggambar sebuah garis dari titik sebelumnya ke titik saat ini. Sebuah segmen Bézier kubik dimulai dari titik akhir sebelumnya dan menggunakan tiga entri tipe‑3 berurutan: dua titik kontrol diikuti oleh titik akhir baru. Loop mengonsumsi ketiga entri tersebut sekaligus dan memeriksa titik akhir untuk penutupan.

Tipe‑tipe titik juga mengandung flag. Mask dengan 0x07 untuk mengidentifikasi tipe segmen, dan uji 0x80 secara terpisah untuk mendeteksi sub‑path tertutup. Sebagai contoh, 129 (0x81) berarti titik akhir garis yang menutup sub‑path, dan 131 (0x83) berarti titik akhir Bézier yang menutup satu sub‑path. PHP/Java Bridge mengembalikan array byte sebagai string biner; melakukan unpack dengan "C*" menghasilkan nilai byte tak bertanda. Masking menjaga nilai bit yang dimaksud. Membandingkan nilai mentah hanya dengan 1 atau 3 akan melewatkan kasus ini. Flag lain, seperti dash (0x10) dan marker (0x20), tidak mengubah tipe segmen dasar.

Koordinat dan transformasi. Titik diukur dalam poin (1/72 inci), dengan X meningkat ke kanan dan Y meningkat ke bawah. Untuk bentuk yang tidak tergabung, koordinat yang diekstrak sudah mencakup posisi yang dikembalikan oleh getX dan getY serta mencerminkan lebar dan tinggi saat ini. Sebagai contoh, sebuah persegi panjang tidak berputar pada (100, 200) dengan ukuran 120 × 80 memiliki batas kontur (100, 200)–(220, 280). Jangan menambahkan posisi bentuk lagi. Kurangi X dan Y untuk memperoleh koordinat relatif terhadap kerangka tidak berputar.

Poin yang diekstrak tidak menerapkan rotasi bentuk, yang dikembalikan oleh getRotation, atau pembalikan horizontal dan vertikal. Untuk mereproduksi kontur yang ditampilkan, terapkan transformasi tersebut di sekitar pusat bentuk. Untuk bentuk yang tergabung, perhitungkan juga pemetaan koordinat grup dan transformasinya; jangan mengasumsikan bahwa poin yang diekstrak sudah merupakan koordinat slide akhir atau menerapkan translasi atau skala dua kali bila sudah tercermin dalam kerangka anak.

Inspeksi vs penyuntingan. Array yang diekstrak menjelaskan kontur; mengubahnya tidak memperbarui bentuk asli. Pilih pendekatan ini ketika analisis atau kode gambar Anda membutuhkan array titik/tipe. Gunakan getGeometryPaths bila Anda memerlukan perintah geometri dalam sistem koordinat lokal bentuk atau ingin menyunting geometriya. Terapkan path yang disunting melalui setGeometryPath atau setGeometryPaths.

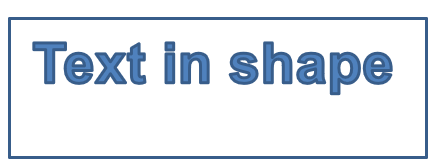

Mengonversi Java AWT Shape menjadi GeometryPath

Contoh ini menggabungkan outline persegi panjang dengan teks yang dikonversi menjadi geometri. Metode setFillMode pada outline menonaktifkan isinya. Sebuah GlyphVector membuat outline teks dalam sebuah java.awt.Shape. PathIterator‑nya menyediakan segmen move, line, quadratic, cubic, dan closing, yang kemudian diputar ulang pada sebuah GeometryPath.

Contoh menggunakan array float Java sehingga PHP/Java Bridge mempertahankan koordinat yang ditulis oleh iterator. Teks menggunakan font Arial 40 poin. Outline dialihkan 20 poin secara horizontal dan diposisikan dengan bagian atas visualnya 10 poin di bawah tepi atas bentuk. Path teks diisi, sementara persegi panjang asli tetap berupa outline. Menerapkan kedua path dengan GeometryShape::setGeometryPaths menghasilkan satu bentuk yang berisi persegi panjang dan teks.

use aspose\slides\GeometryPath;
use aspose\slides\PathFillModeType;
use aspose\slides\Presentation;
use aspose\slides\ShapeType;

$presentation = new Presentation();
try {
    $slide = $presentation->getSlides()->get_Item(0);

    $shape = $slide->getShapes()->addAutoShape(ShapeType::Rectangle, 100, 100, 300, 100);

    $originalPath = $shape->getGeometryPaths()[0];
    $originalPath->setFillMode(PathFillModeType::None);

    $fontClass = java("java.awt.Font");
    $imageClass = java("java.awt.image.BufferedImage");
    $font = new Java("java.awt.Font", "Arial", $fontClass->PLAIN, 40);
    $image = new Java("java.awt.image.BufferedImage", 100, 100, $imageClass->TYPE_INT_ARGB);
    $graphics = $image->createGraphics();
    try {
        $fontContext = $graphics->getFontRenderContext();
        $glyphVector = $font->createGlyphVector($fontContext, "Text in shape");
        $textBounds = $glyphVector->getVisualBounds();
        $baseline = -java_values($textBounds->getY()) + 10;
        $graphicsPath = $glyphVector->getOutline(20.0, $baseline);
    } finally {
        $graphics->dispose();
    }

    $textPath = new GeometryPath();
    $pathIterator = $graphicsPath->getPathIterator(null);
    $iteratorClass = java("java.awt.geom.PathIterator");
    $arrayClass = java("java.lang.reflect.Array");
    $floatClass = java("java.lang.Float");
    $coordinates = $arrayClass->newInstance($floatClass->TYPE, 6);

    while (!java_values($pathIterator->isDone())) {
        $segmentType = java_values($pathIterator->currentSegment($coordinates));
        $points = java_values($coordinates);
        switch ($segmentType) {
            case java_values($iteratorClass->SEG_MOVETO):
                $textPath->moveTo($points[0], $points[1]);
                break;
            case java_values($iteratorClass->SEG_LINETO):
                $textPath->lineTo($points[0], $points[1]);
                break;
            case java_values($iteratorClass->SEG_QUADTO):
                $textPath->quadraticBezierTo($points[0], $points[1], $points[2], $points[3]);
                break;
            case java_values($iteratorClass->SEG_CUBICTO):
                $textPath->cubicBezierTo($points[0], $points[1], $points[2], $points[3], $points[4], $points[5]);
                break;
            case java_values($iteratorClass->SEG_CLOSE):
                $textPath->closeFigure();
                break;
        }
        $pathIterator->next();
    }
    $textPath->setFillMode(PathFillModeType::Normal);
    $shape->setGeometryPaths([$originalPath, $textPath]);
} finally {
    $presentation->dispose();
}

example5_image

FAQ

Apa yang terjadi pada isian dan outline setelah mengganti geometri?

Gaya tetap melekat pada bentuk; hanya kontur yang berubah. Isian dan outline secara otomatis diterapkan pada geometri baru.

Bagaimana cara memutar bentuk kustom bersama geometri secara benar?

Gunakan metode setRotation pada bentuk; geometri berputar bersama bentuk karena terikat pada sistem koordinat bentuk itu sendiri.

Apakah saya dapat mengonversi bentuk kustom menjadi gambar untuk “mengunci” hasilnya?

Ya. Ekspor area slide yang diperlukan atau shape itu sendiri ke format raster; ini menyederhanakan pekerjaan selanjutnya dengan geometri kompleks.

Mengelola Penghubung dalam Presentasi menggunakan PHP Menambahkan Elips ke Presentasi dalam PHP
