Tworzenie efektów 3D w prezentacjach przy użyciu PHP

Przegląd

Aspose.Slides for PHP via Java może tworzyć, edytować, zachowywać i renderować formatowanie 3D w stylu PowerPoint dla kształtów i tekstu. Ten artykuł opisuje efekty 3D, takie jak obrót, ekstruzja, fazowanie, oświetlenie, materiał, wypełnienia gradientowe lub obrazkowe oraz tekst 3D.

Ten artykuł dotyczy efektów formatowania 3D na kształtach i tekście w PowerPoint. Nie dotyczy on wstawiania ani edytowania samodzielnych plików modeli 3D. Kiedy eksportujesz slajd do obrazu, PDF lub HTML, Aspose.Slides renderuje te efekty 3D w wyjściowym 2D.

Koncepcje formatowania 3D

Użyj klasy Shape i jej Shape::getThreeDFormat metody, aby zastosować formatowanie 3D do kształtu. Metoda zwraca ThreeDFormat, który steruje sceną 3D dla tego kształtu.

Dla tekstu użyj klasy TextFrameFormat oraz jej TextFrameFormat::getThreeDFormat metody. To stosuje formatowanie 3D do ramki tekstowej zamiast do ciała kształtu.

Najważniejsze ustawienia to:

Metoda lub ustawienie	Co kontroluje	Kiedy używać
getCamera	Punkt widzenia, predefiniowany typ kamery, obrót, przybliżenie i perspektywa.	Obróć obiekt w przestrzeni 3D lub dopasuj do predefiniowanego obrotu 3D w PowerPoint.
getLightRig	Predefiniowane oświetlenie, kierunek i obrót światła.	Zmień sposób, w jaki podświetlenia i cienie pojawiają się na powierzchni 3D.
setMaterial	Materiał powierzchni, taki jak płaski, matowy, plastikowy lub metalowy.	Spraw, by ta sama geometria wyglądała na płaską, miękką, błyszczącą lub metaliczną.
setExtrusionHeight	Jak daleko kształt wystaje w tył od swojej przedniej powierzchni.	Przekształć płaski kształt w widocznie grubą bryłę 3D.
getExtrusionColor	Kolor wyciągniętych boków.	Umożliw widoczność głębokości lub dopasuj kolor boków do wypełnienia przedniej powierzchni.
setDepth	Dodatkowa głębokość 3D używana przez formatowanie 3D w PowerPoint.	Dostrój głębokość dla kształtów lub tekstu, szczególnie w połączeniu z ustawieniami fazowania i materiału.
getBevelTop i getBevelBottom	Wypukłe lub zaokrąglone krawędzie na przedniej i tylnej powierzchni.	Dodaj zmiękczoną lub kształtowaną krawędź zamiast ostrej płaskiej powierzchni.
getContourColor i setContourWidth	Obrys wokół obiektu 3D.	Podkreśl granicę obiektu w renderowanym wyjściu.

Utworzenie kształtu 3D

Kształt zazwyczaj wymaga czterech rodzajów ustawień, aby wyglądał przekonująco 3D:

Ustawienia kamery, ponieważ domyślny widok frontu może ukrywać ekstruzję.
Ustawienia światła, ponieważ oświetlenie sprawia, że powierzchnie i boki są widoczne.
Ustawienia materiału, ponieważ powierzchnia wpływa na to, jak światło jest renderowane.
Ustawienia ekstruzji lub głębokości, ponieważ płaski kształt potrzebuje grubości.

Poniższy przykład tworzy prostokąt, dodaje tekst do jego przedniej powierzchni, stosuje formatowanie 3D, zapisuje prezentację jako PPTX i renderuje slajd do obrazu PNG.

$imageScale = 2;

$presentation = new Presentation();
try {
    $slide = $presentation->getSlides()->get_Item(0);
    $shape = $slide->getShapes()->addAutoShape(ShapeType::Rectangle, 200, 150, 200, 200);
    $shape->getTextFrame()->setText("3D");
    $shape->getTextFrame()->getParagraphs()->get_Item(0)->getParagraphFormat()->getDefaultPortionFormat()->setFontHeight(64);

    $shape->getFillFormat()->setFillType(FillType::Solid);
    $shape->getFillFormat()->getSolidFillColor()->setColor(new Java("java.awt.Color", 100, 149, 237));

    $shape->getThreeDFormat()->getCamera()->setCameraType(CameraPresetType::OrthographicFront);
    $shape->getThreeDFormat()->getCamera()->setRotation(20, 30, 40);
    $shape->getThreeDFormat()->getLightRig()->setLightType(LightRigPresetType::Flat);
    $shape->getThreeDFormat()->getLightRig()->setDirection(LightingDirection::Top);
    $shape->getThreeDFormat()->setMaterial(MaterialPresetType::Flat);
    $shape->getThreeDFormat()->setExtrusionHeight(100);
    $shape->getThreeDFormat()->getExtrusionColor()->setColor(java("java.awt.Color")->BLUE);

    $thumbnail = $slide->getImage($imageScale, $imageScale);
    try {
        $thumbnail->save("shape_3d.png", ImageFormat::Png);
    } finally {
        $thumbnail->dispose();
    }

    $presentation->save("shape_3d.pptx", SaveFormat::Pptx);
} finally {
    $presentation->dispose();
}

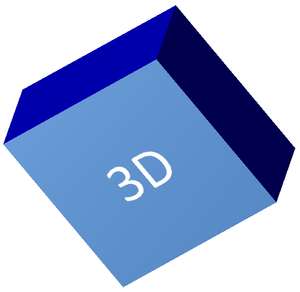

Renderowany obraz slajdu pokazuje prostokąt jako grubą bryłę 3D:

Renderowany niebieski prostokąt 3D z białym tekstem 3D na przedniej powierzchni

Obracanie kształtu za pomocą kamery

W PowerPoint rotacja 3D jest konfigurowana w panelu 3‑D Rotation. Wartości rotacji X, Y i Z odpowiadają rotacji ustawionej za pomocą API kamery.

Panel 3‑D Rotation w PowerPoint z podświetlonymi wartościami rotacji X, Y i Z

W Aspose.Slides ustaw typ kamery i rotację za pomocą ThreeDFormat::getCamera:

$shape->getThreeDFormat()->getCamera()->setCameraType(CameraPresetType::OrthographicFront);
$shape->getThreeDFormat()->getCamera()->setRotation(20, 30, 40);

Użyj kamery, gdy potrzebujesz zmienić sposób, w jaki widz widzi obiekt. Nie zmienia ona geometrii kształtu 2D na slajdzie. Zmienia ona punkt widzenia 3D używany przez PowerPoint i Aspose.Slides podczas renderowania.

Dodanie ekstruzji i głębokości

Ekstruzja sprawia, że kształt wygląda na gruby, wydłużając go za przednią powierzchnię. W PowerPoint kontrolka głębokości ustawia tę widoczną grubość, a kontrolka koloru określa kolor boków.

Kontrolki głębokości w PowerPoint powiązane z właściwościami koloru ekstruzji i wysokości ekstruzji

Ustaw ThreeDFormat::setExtrusionHeight dla grubości i ThreeDFormat::getExtrusionColor dla koloru boków:

$shape->getThreeDFormat()->getCamera()->setRotation(20, 30, 40);
$shape->getThreeDFormat()->setExtrusionHeight(100);
$shape->getThreeDFormat()->getExtrusionColor()->setColor(new Java("java.awt.Color", 128, 0, 128));

Użyj ThreeDFormat::setDepth , gdy potrzebujesz pracować bezpośrednio z wartością głębokości w PowerPoint lub łączyć głębokość z fazowaniem, materiałem i efektami tekstu. W wielu scenariuszach kształtu setExtrusionHeight jest jaśniejszym ustawieniem, ponieważ bezpośrednio określa widoczną ekstruzję.

Użycie wypełnień gradientowych lub obrazkowych z efektami 3D

Formatowanie 3D jest niezależne od wypełnienia kształtu. Możesz zastosować jednolity kolor, gradient, wzór lub wypełnienie obrazkiem na przedniej powierzchni i nadal używać tych samych ustawień kamery, światła, materiału i ekstruzji.

Ten przykład stosuje wypełnienie gradientowe do kształtu i ciemniejszy kolor ekstruzji na bokach:

$imageScale = 2;

$presentation = new Presentation();
try {
    $slide = $presentation->getSlides()->get_Item(0);
    $shape = $slide->getShapes()->addAutoShape(ShapeType::Rectangle, 200, 150, 250, 250);
    $shape->getTextFrame()->setText("3D Gradient");
    $shape->getTextFrame()->getParagraphs()->get_Item(0)->getParagraphFormat()->getDefaultPortionFormat()->setFontHeight(64);

    $shape->getFillFormat()->setFillType(FillType::Gradient);
    $shape->getFillFormat()->getGradientFormat()->getGradientStops()->add(0, java("java.awt.Color")->BLUE);
    $shape->getFillFormat()->getGradientFormat()->getGradientStops()->add(100, java("java.awt.Color")->ORANGE);

    $shape->getThreeDFormat()->getCamera()->setCameraType(CameraPresetType::OrthographicFront);
    $shape->getThreeDFormat()->getCamera()->setRotation(10, 20, 30);
    $shape->getThreeDFormat()->getLightRig()->setLightType(LightRigPresetType::Flat);
    $shape->getThreeDFormat()->getLightRig()->setDirection(LightingDirection::Top);
    $shape->getThreeDFormat()->setMaterial(MaterialPresetType::Flat);
    $shape->getThreeDFormat()->setExtrusionHeight(150);
    $shape->getThreeDFormat()->getExtrusionColor()->setColor(new Java("java.awt.Color", 255, 140, 0));

    $thumbnail = $slide->getImage($imageScale, $imageScale);
    try {
        $thumbnail->save("gradient_3d.png", ImageFormat::Png);
    } finally {
        $thumbnail->dispose();
    }
} finally {
    $presentation->dispose();
}

Renderowany prostokąt 3D z wypełnieniem gradientowym od niebieskiego do pomarańczowego oraz pomarańczową ekstruzją

Aby zamiast tego użyć wypełnienia obrazkiem, dodaj obraz do prezentacji i przypisz go jako wypełnienie kształtu:

$image = Images::fromFile("image.jpg");
try {
    $picture = $presentation->getImages()->addImage($image);
} finally {
    $image->dispose();
}

$shape->getFillFormat()->setFillType(FillType::Picture);
$shape->getFillFormat()->getPictureFillFormat()->getPicture()->setImage($picture);
$shape->getFillFormat()->getPictureFillFormat()->setPictureFillMode(PictureFillMode::Stretch);

$shape->getThreeDFormat()->getCamera()->setRotation(10, 20, 30);
$shape->getThreeDFormat()->setExtrusionHeight(150);
$shape->getThreeDFormat()->getExtrusionColor()->setColor(new Java("java.awt.Color", 255, 140, 0));

Renderowany prostokąt 3D z wypełnieniem zdjęciem na przedniej powierzchni i pomarańczową ekstruzją

Zastosowanie formatowania 3D do tekstu

Formatowanie 3D kształtu wpływa na ciało kształtu. Formatowanie 3D tekstu wpływa na ramkę tekstową. Jest to przydatne w efektach podobnych do WordArt, gdzie same litery potrzebują ekstruzji, materiału, oświetlenia i ustawień kamery.

Poniższy przykład tworzy tekst z wypełnieniem wzorem, stosuje transformację WordArt i konfiguruje ustawienia 3D w TextFrameFormat:

$imageScale = 2;

$presentation = new Presentation();
try {
    $slide = $presentation->getSlides()->get_Item(0);
    $shape = $slide->getShapes()->addAutoShape(ShapeType::Rectangle, 200, 150, 250, 250);
    $shape->getFillFormat()->setFillType(FillType::NoFill);
    $shape->getLineFormat()->getFillFormat()->setFillType(FillType::NoFill);
    $shape->getTextFrame()->setText("3D Text");

    $portion = $shape->getTextFrame()->getParagraphs()->get_Item(0)->getPortions()->get_Item(0);
    $portion->getPortionFormat()->getFillFormat()->setFillType(FillType::Pattern);
    $portion->getPortionFormat()->getFillFormat()->getPatternFormat()->getForeColor()->setColor(new Java("java.awt.Color", 255, 140, 0));
    $portion->getPortionFormat()->getFillFormat()->getPatternFormat()->getBackColor()->setColor(java("java.awt.Color")->WHITE);
    $portion->getPortionFormat()->getFillFormat()->getPatternFormat()->setPatternStyle(PatternStyle::LargeGrid);

    $shape->getTextFrame()->getParagraphs()->get_Item(0)->getParagraphFormat()->getDefaultPortionFormat()->setFontHeight(128);

    $textFrameFormat = $shape->getTextFrame()->getTextFrameFormat();
    $textFrameFormat->setTransform(TextShapeType::ArchUp);
    $textFrameFormat->getThreeDFormat()->setExtrusionHeight(3.5);
    $textFrameFormat->getThreeDFormat()->setDepth(3);
    $textFrameFormat->getThreeDFormat()->setMaterial(MaterialPresetType::Plastic);
    $textFrameFormat->getThreeDFormat()->getLightRig()->setDirection(LightingDirection::Top);
    $textFrameFormat->getThreeDFormat()->getLightRig()->setLightType(LightRigPresetType::Balanced);
    $textFrameFormat->getThreeDFormat()->getLightRig()->setRotation(0, 0, 40);
    $textFrameFormat->getThreeDFormat()->getCamera()->setCameraType(CameraPresetType::PerspectiveContrastingRightFacing);

    $thumbnail = $slide->getImage($imageScale, $imageScale);
    try {
        $thumbnail->save("text_3d.png", ImageFormat::Png);
    } finally {
        $thumbnail->dispose();
    }

    $presentation->save("text_3d.pptx", SaveFormat::Pptx);
} finally {
    $presentation->dispose();
}

Renderowany tekst 3D z wygiętą transformacją WordArt, pomarańczowym wypełnieniem wzorem oraz ciemną ekstruzją

Zachowanie przy eksporcie i renderowaniu

Aspose.Slides zachowuje formatowanie 3D przy zapisywaniu do formatów PowerPoint takich jak PPTX. Podczas renderowania lub eksportu do formatów o stałym układzie scena 3D jest rasteryzowana lub rysowana do wyniku jako 2D. Dotyczy to, gdy renderujesz slajdy do PNG, eksportujesz do PDF, eksportujesz do HTML, lub generujesz klatki do video conversion.

Pamiętaj o następujących punktach:

Wyeksportowane obrazy i pliki PDF nie są interaktywne. Obiekt nie może być obracany przez widza po eksporcie.
Końcowy wygląd zależy od kombinacji kamery, zestawu świateł, materiału, ekstruzji, wypełnienia i skalowania slajdu.
Jeśli potrzebujesz sprawdzić dziedziczone lub oparte na temacie wartości formatowania, przeczytaj effective shape properties.
Niektóre formaty wyjściowe nie mogą przechowywać edytowalnego formatowania 3D PowerPoint. W tych formatach efekt wizualny jest renderowany, a nie zachowywany jako edytowalne ustawienia 3D.

FAQ

Czy Aspose.Slides może tworzyć interaktywne prezentacje 3D?

Aspose.Slides tworzy i renderuje efekty 3D PowerPoint dla kształtów i tekstu. Nie tworzy interaktywnych scen 3D w wyeksportowanych obrazach, plikach PDF ani stronach HTML, które widz mógłby obracać. W PPTX formatowanie 3D pozostaje edytowalne w PowerPoint, o ile format to obsługuje.

Jaka jest różnica między modelem 3D a efektem 3D?

Model 3D to osobny obiekt 3D wstawiany do prezentacji. Efekt 3D to formatowanie zastosowane do zwykłego kształtu lub tekstu w PowerPoint, takie jak obrót, ekstruzja, fazowanie, oświetlenie i materiał. Ten artykuł opisuje efekty 3D.

Jakie ustawienia są wymagane dla widocznego kształtu 3D?

Co najmniej należy ustawić obrót kamery oraz ekstruzję lub głębokość. W praktyce warto także ustawić zestaw świateł i materiał, aby renderowane powierzchnie posiadały wyraźne podświetlenia i cienie.

Czy mogę zastosować efekty 3D zarówno do kształtów, jak i tekstu?

Tak. Użyj Shape::getThreeDFormat dla ciała kształtu i TextFrameFormat::getThreeDFormat dla tekstu.

Czy efekty 3D pojawią się przy eksporcie do obrazów, PDF, HTML lub klatek wideo?

Tak. Aspose.Slides renderuje efekty 3D przy tworzeniu obrazów slajdów, wyjścia PDF, wyjścia HTML oraz klatek używanych do konwersji wideo. Wyeksportowane wyjście zawiera renderowany wygląd, a nie edytowalny obiekt 3D.

Czy mogę odczytać ostateczne wartości 3D po zastosowaniu dziedziczenia i ustawień motywu?

Tak. Skorzystaj z interfejsów API efektywnego formatowania opisanych w Shape Effective Properties, aby odczytać ostateczne wartości kamery, zestawu świateł, fazowania i powiązane wartości 3D.
