Настройка таблиц данных диаграмм в презентациях на .NET

Обзор

Aspose.Slides for .NET позволяет отображать таблицу данных диаграммы и настраивать её форматирование текста, границы и ключи легенды. В этой статье объясняется, как включить таблицу, отформатировать её текст, управлять каждым типом границы и показывать или скрывать ключи легенды. Примеры сохраняют сконфигурированные диаграммы в файлы PPTX.

Установить свойства шрифта

Чтобы отобразить таблицу данных диаграммы, установите HasDataTable в true. Используйте ChartDataTable для доступа к таблице и настройки её форматирования текста.

  1. Загрузите презентацию, используя класс Presentation.
  2. Добавьте сгруппированную столбцовую диаграмму на первый слайд.
  3. Включите таблицу данных диаграммы.
  4. Включите полужирный текст с помощью FontBold и установите FontHeight в 20 для 20‑пунктового текста.
  5. Сохраните изменённую презентацию.

Следующий пример требует наличия test.pptx в рабочем каталоге как минимум с одним слайдом. Он добавляет диаграмму с данными по умолчанию в позицию (50, 50) с шириной 600 пунктов и высотой 400 пунктов. Сохранённый output.pptx содержит диаграмму с включённой таблицей данных и применёнными указанными параметрами шрифта.

using Aspose.Slides;
using Aspose.Slides.Charts;
using Aspose.Slides.Export;

using var presentation = new Presentation("test.pptx");
var slide = presentation.Slides[0];

var chart = slide.Shapes.AddChart(ChartType.ClusteredColumn, 50, 50, 600, 400);
chart.HasDataTable = true;

var portionFormat = chart.ChartDataTable.TextFormat.PortionFormat;
portionFormat.FontBold = NullableBool.True;
portionFormat.FontHeight = 20;

presentation.Save("output.pptx", SaveFormat.Pptx);

Настроить границы таблицы данных

Включите таблицу с помощью IChart.HasDataTable и получите к ней доступ через IChart.ChartDataTable. Вы можете независимо управлять тремя типами границ:

  • HasBorderHorizontal управляет горизонтальными границами ячеек.
  • HasBorderVertical управляет вертикальными границами ячеек.
  • HasBorderOutline управляет внешней границей таблицы.

Установите каждое свойство в true, чтобы отображать его границы, или в false, чтобы скрыть их. Следующий пример создаёт сгруппированную столбцовую диаграмму с данными по умолчанию, отображает горизонтальные границы и внешнюю границу, а вертикальные границы скрывает. Для него не требуется входной файл. Позиция и размер диаграммы указываются в пунктах.

using Aspose.Slides;
using Aspose.Slides.Charts;
using Aspose.Slides.Export;

using var presentation = new Presentation();
var slide = presentation.Slides[0];

var chart = slide.Shapes.AddChart(ChartType.ClusteredColumn, 50, 50, 600, 400);
chart.HasDataTable = true;

var dataTable = chart.ChartDataTable;
dataTable.HasBorderHorizontal = true;
dataTable.HasBorderVertical = false;
dataTable.HasBorderOutline = true;

presentation.Save("data-table-borders.pptx", SaveFormat.Pptx);

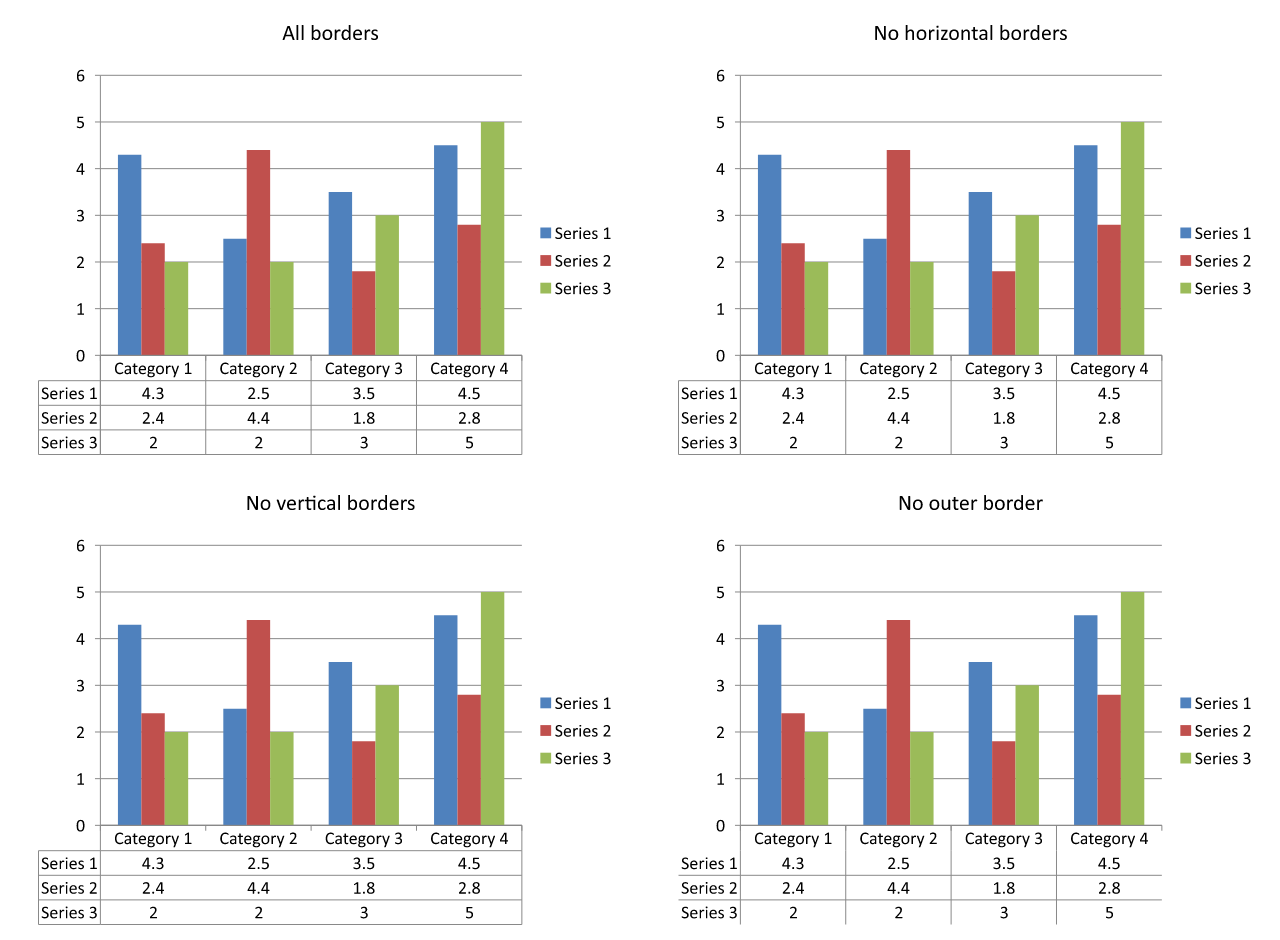

Сравнение ниже использует одинаковые данные диаграммы и настройки ключей легенды во всех четырёх случаях. Начиная с включённых всех границ, каждый последующий вариант отключает только одно свойство границы. Вариант в левом нижнем углу соответствует настройкам границ из примера.

Таблицы данных диаграммы с включёнными всеми границами, без горизонтальных границ, без вертикальных границ и без внешней границы

Показать или скрыть ключи легенды

Ключи легенды — это небольшие цветные маркеры рядом с названиями серий в таблице данных. Они помогают читателям сопоставлять каждую строку таблицы с соответствующей серией диаграммы. Установите ShowLegendKey в true, чтобы показывать эти маркеры, или в false, чтобы скрыть их.

Отдельная легенда диаграммы управляется IChart.HasLegend. Эти настройки независимы: скрытие отдельной легенды не скрывает ключи внутри таблицы данных, а скрытие ключей таблицы не скрывает отдельную легенду.

Следующий пример создаёт диаграмму с данными по умолчанию, включает её таблицу данных и отображает ключи легенды внутри неё, одновременно скрывая отдельную легенду. Все границы таблицы явно включены. Входная презентация не требуется. Чтобы скрыть только ключи таблицы, измените dataTable.ShowLegendKey на false.

using Aspose.Slides;
using Aspose.Slides.Charts;
using Aspose.Slides.Export;

using var presentation = new Presentation();
var slide = presentation.Slides[0];

var chart = slide.Shapes.AddChart(ChartType.ClusteredColumn, 50, 50, 600, 400);
chart.HasDataTable = true;
chart.HasLegend = false;

var dataTable = chart.ChartDataTable;
dataTable.HasBorderHorizontal = true;
dataTable.HasBorderVertical = true;
dataTable.HasBorderOutline = true;
dataTable.ShowLegendKey = true;

presentation.Save("data-table-legend-keys.pptx", SaveFormat.Pptx);

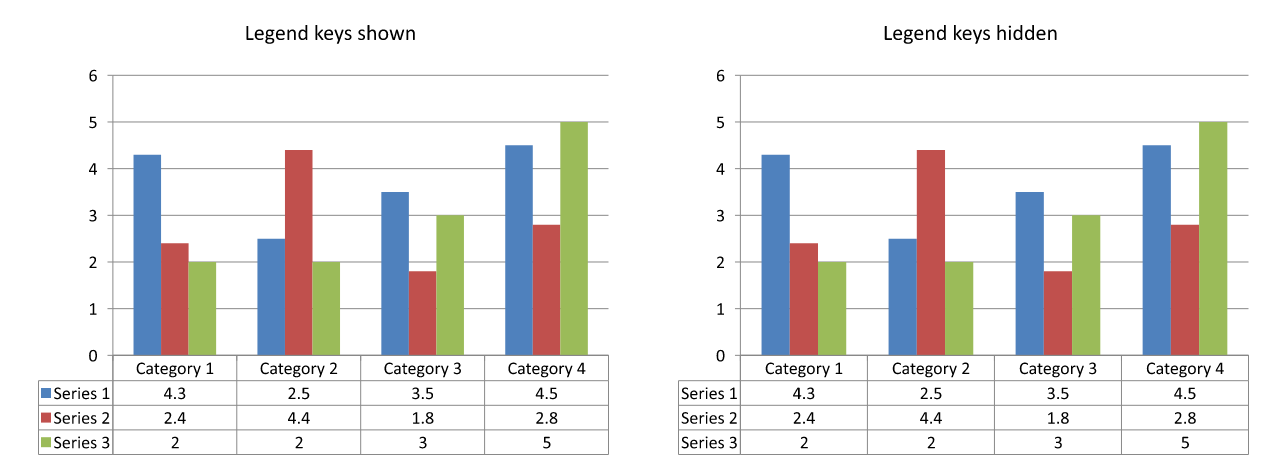

Сравнение ниже показывает одну и ту же таблицу с включёнными и отключёнными ключами легенды. Все границы остаются включёнными, а отдельная легенда диаграммы скрыта в обоих случаях.

Таблицы данных диаграммы с отображёнными слева ключами легенды и скрытыми справа

Часто задаваемые вопросы

Можно ли отображать ключи легенды в таблице данных диаграммы?

Да. Установите ShowLegendKey в true, чтобы отобразить ключи легенды, или в false, чтобы скрыть их.

Сохранится ли таблица данных при экспорте презентации в PDF, HTML или изображения?

Да. Aspose.Slides рендерит диаграмму и её отображаемую таблицу данных как часть слайда при экспорте в PDF, HTML, или изображения.

Можно ли работать с таблицами данных в диаграммах, загруженных из шаблона?

Да. Для диаграммы, загруженной из существующей презентации или шаблона, используйте [HasDataTable] чтобы проверить или изменить, отображается ли её таблица данных.

Как найти диаграммы, у которых включена таблица данных?

Пройдитесь по объектам shape на каждом слайде, определите диаграммы и проверьте их свойство [HasDataTable]. Значение true указывает, что таблица данных включена.
