Crea effetti 3D nelle presentazioni usando .NET

Panoramica

Aspose.Slides per .NET può creare, modificare, conservare e renderizzare la formattazione 3D in stile PowerPoint per forme e testo. Questo articolo copre gli effetti 3D come rotazione, estrusione, smussi, illuminazione, materiale, riempimenti gradiente o immagine, e testo 3D.

Concetti di Formattazione 3D

Utilizza la proprietà IShape.ThreeDFormat per applicare la formattazione 3D a una forma. La proprietà espone IThreeDFormat, che controlla la scena 3D per quella forma.

Per il testo, usa la proprietà ITextFrameFormat.ThreeDFormat. Questo applica la formattazione 3D al riquadro di testo invece che al corpo della forma.

Le proprietà più importanti sono:

Proprietà Cosa controlla Quando usarla
Camera Punto di vista, tipo di fotocamera predefinito, rotazione, zoom e prospettiva. Ruota l’oggetto nello spazio 3D oppure corrispondi a un preset di rotazione 3D di PowerPoint.
LightRig Preset di luce, direzione e rotazione della luce. Modifica l’aspetto di luci e ombre sulla superficie 3D.
Material Materiale della superficie, ad esempio piatto, opaco, plastica o metallo. Rendi la stessa geometria più piatta, più morbida, lucida o metallica.
ExtrusionHeight Quanto la forma si estende all’indietro dalla sua faccia anteriore. Trasforma una forma piatta in un oggetto 3D visibilmente spesso.
ExtrusionColor Colore dei lati estrusi. Rendi visibile la profondità o coordina il colore laterale con il riempimento anteriore.
Depth Profondità 3D aggiuntiva usata dalla formattazione 3D di PowerPoint. Regola finemente la profondità per forme o testo, specialmente insieme a impostazioni di smusso e materiale.
BevelTop e BevelBottom Bordi rialzati o arrotondati sulle facce anteriore e posteriore. Aggiungi un bordo smussato o modellato invece di una faccia piatta e netta.
ContourColor e ContourWidth Contorno intorno all’oggetto 3D. Evidenzia il perimetro dell’oggetto nell’output renderizzato.

Crea una Forma 3D

Una forma di solito necessita di quattro tipi di impostazioni prima di apparire convincentemente 3D:

  • Impostazioni della fotocamera, perché la vista frontale predefinita può nascondere l’estrusione.
  • Impostazioni della luce, perché l’illuminazione rende le facce e i lati leggibili.
  • Impostazioni del materiale, perché la superficie influisce su come la luce è renderizzata.
  • Impostazioni di estrusione o profondità, perché una forma piatta ha bisogno di spessore.

Il seguente esempio crea un rettangolo, aggiunge testo alla sua faccia anteriore e applica la formattazione 3D. I valori di rotazione della fotocamera sono in gradi, e l’altezza di estrusione è 100 punti. L’esempio renderizza la diapositiva in un’immagine PNG al doppio delle dimensioni predefinite e salva la presentazione come PPTX.

using System.Drawing;
using Aspose.Slides;
using Aspose.Slides.Export;

const float imageScale = 2;

using var presentation = new Presentation();
var slide = presentation.Slides[0];

var shape = slide.Shapes.AddAutoShape(ShapeType.Rectangle, 200, 150, 200, 200);
shape.TextFrame.Text = "3D";
shape.TextFrame.Paragraphs[0].ParagraphFormat.DefaultPortionFormat.FontHeight = 64;

shape.FillFormat.FillType = FillType.Solid;
shape.FillFormat.SolidFillColor.Color = Color.CornflowerBlue;

shape.ThreeDFormat.Camera.CameraType = CameraPresetType.OrthographicFront;
shape.ThreeDFormat.Camera.SetRotation(20, 30, 40);
shape.ThreeDFormat.LightRig.LightType = LightRigPresetType.Flat;
shape.ThreeDFormat.LightRig.Direction = LightingDirection.Top;
shape.ThreeDFormat.Material = MaterialPresetType.Flat;
shape.ThreeDFormat.ExtrusionHeight = 100;
shape.ThreeDFormat.ExtrusionColor.Color = Color.Blue;

using var thumbnail = slide.GetImage(imageScale, imageScale);
thumbnail.Save("shape_3d.png");

presentation.Save("shape_3d.pptx", SaveFormat.Pptx);

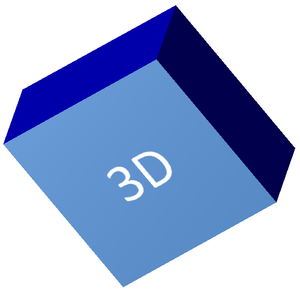

L’immagine della diapositiva renderizzata mostra il rettangolo come un blocco 3D spesso:

Rettangolo 3D blu renderizzato con testo 3D bianco sulla faccia anteriore

Ruota una Forma con la Fotocamera

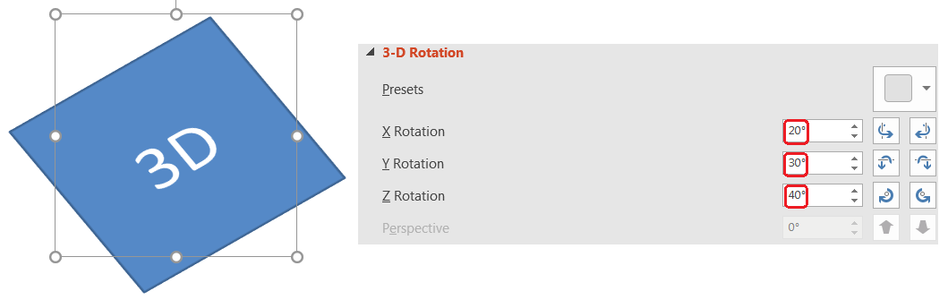

In PowerPoint, la rotazione 3D è configurata dal riquadro Rotazione 3-D. I valori di rotazione X, Y e Z corrispondono alla rotazione impostata tramite l’API della fotocamera.

Riquadro Rotazione 3-D di PowerPoint con valori di rotazione X, Y e Z evidenziati

In Aspose.Slides, accedi alla fotocamera tramite IThreeDFormat.Camera. Questo esempio crea un rettangolo, seleziona una vista frontale ortografica e imposta le sue rotazioni X, Y e Z a 20, 30 e 40 gradi, rispettivamente. Configura la forma in memoria senza salvare un file:

using Aspose.Slides;

using var presentation = new Presentation();
var slide = presentation.Slides[0];

var shape = slide.Shapes.AddAutoShape(ShapeType.Rectangle, 200, 150, 200, 200);

shape.ThreeDFormat.Camera.CameraType = CameraPresetType.OrthographicFront;
shape.ThreeDFormat.Camera.SetRotation(20, 30, 40);

Usa la fotocamera quando devi modificare il modo in cui lo spettatore vede l’oggetto. Non cambia la geometria della forma 2D sulla diapositiva. Cambia il punto di vista 3D usato da PowerPoint e da Aspose.Slides durante il rendering.

Copia l’Orientamento della Fotocamera da una Forma Modello

Per corrispondere a una forma in un modello, copia il preset CameraType e leggi i suoi angoli con GetRotation. L’esempio apre template.pptx, legge la fotocamera dalla prima forma nella prima diapositiva e applica il suo orientamento alla seconda forma. Entrambe le forme hanno già illuminazione 3D, e la seconda forma non ha una rotazione della fotocamera esplicita.

Gli angoli sono in gradi. L’indice 0 è latitudine, l’indice 1 è longitudine e l’indice 2 è rivoluzione. Passali a SetRotation in quest’ordine. Se la sorgente restituisce null, non ha una rotazione esplicita, quindi lascia gli angoli della seconda forma non impostati. Una rotazione esplicita di (0, 0, 0) restituisce tre zero e dovrebbe essere copiata.

using Aspose.Slides;
using Aspose.Slides.Export;

using var presentation = new Presentation("template.pptx");
var shapes = presentation.Slides[0].Shapes;

var sourceCamera = shapes[0].ThreeDFormat.Camera;
var destinationCamera = shapes[1].ThreeDFormat.Camera;

destinationCamera.CameraType = sourceCamera.CameraType;
var angles = sourceCamera.GetRotation();
if (angles != null)
{
    destinationCamera.SetRotation(angles[0], angles[1], angles[2]);
}

presentation.Save("camera-copy.pptx", SaveFormat.Pptx);

Quando riapri camera-copy.pptx, le due forme hanno lo stesso preset e rotazione della fotocamera. In PowerPoint, la freccia a destra utilizza l’orientamento della fotocamera copiato dal rettangolo a sinistra. Entrambe le forme usano la stessa illuminazione e profondità di estrusione.

Un rettangolo 3D blu e una freccia destra con orientamento della fotocamera corrispondente, vista dall’alto e a destra

Aggiungi Estrusione e Profondità

L’estrusione fa apparire una forma spessa estendendola dietro la faccia anteriore. In PowerPoint, il controllo della profondità imposta questa spessore visibile, e il controllo del colore imposta il colore delle facce laterali.

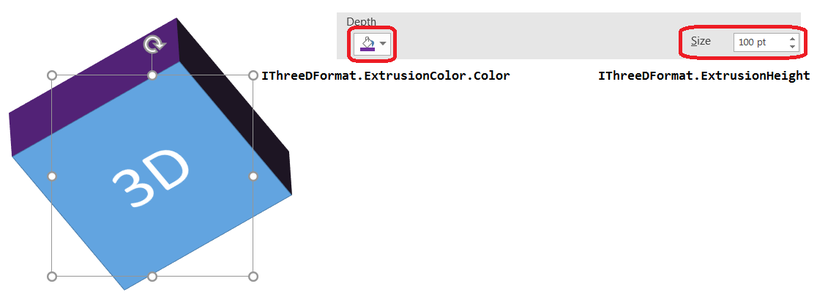

Controlli di profondità di PowerPoint mappati ai valori di colore e altezza di estrusione

Imposta IThreeDFormat.ExtrusionHeight per lo spessore e IThreeDFormat.ExtrusionColor per il colore laterale. Questo esempio assegna al rettangolo un’estrusione di 100 punti con lati viola e ruota la fotocamera per rivelare lo spessore. Configura la forma in memoria senza salvare un file:

using System.Drawing;
using Aspose.Slides;

using var presentation = new Presentation();
var slide = presentation.Slides[0];

var shape = slide.Shapes.AddAutoShape(ShapeType.Rectangle, 200, 150, 200, 200);

shape.ThreeDFormat.Camera.CameraType = CameraPresetType.OrthographicFront;
shape.ThreeDFormat.Camera.SetRotation(20, 30, 40);
shape.ThreeDFormat.LightRig.LightType = LightRigPresetType.Flat;
shape.ThreeDFormat.LightRig.Direction = LightingDirection.Top;
shape.ThreeDFormat.Material = MaterialPresetType.Flat;
shape.ThreeDFormat.ExtrusionHeight = 100;
shape.ThreeDFormat.ExtrusionColor.Color = Color.Purple;

La proprietà IThreeDFormat.Depth imposta la profondità di una forma 3D. La proprietà ExtrusionHeight controlla l’altezza dell’effetto di estrusione, come mostrato in questo esempio.

Usa Riempimenti Gradiente o Immagine con Effetti 3D

La formattazione 3D è indipendente dal riempimento della forma. Puoi applicare un colore solido, gradiente, motivo o riempimento immagine alla faccia anteriore e continuare a usare le stesse impostazioni di fotocamera, luce, materiale ed estrusione.

Questo esempio applica un gradiente dal blu all’arancione alla faccia anteriore e un colore arancione scuro all’estrusione di 150 punti. Le fermate del gradiente a 0 e 100 indicano l’inizio e la fine del gradiente. I valori di rotazione della fotocamera sono in gradi. La diapositiva è renderizzata in un’immagine PNG al doppio delle dimensioni predefinite:

using System.Drawing;
using Aspose.Slides;

const float imageScale = 2;

using var presentation = new Presentation();
var slide = presentation.Slides[0];

var shape = slide.Shapes.AddAutoShape(ShapeType.Rectangle, 200, 150, 250, 250);
shape.TextFrame.Text = "3D Gradient";
shape.TextFrame.Paragraphs[0].ParagraphFormat.DefaultPortionFormat.FontHeight = 64;

shape.FillFormat.FillType = FillType.Gradient;
shape.FillFormat.GradientFormat.GradientStops.Add(0, Color.Blue);
shape.FillFormat.GradientFormat.GradientStops.Add(100, Color.Orange);

shape.ThreeDFormat.Camera.CameraType = CameraPresetType.OrthographicFront;
shape.ThreeDFormat.Camera.SetRotation(10, 20, 30);
shape.ThreeDFormat.LightRig.LightType = LightRigPresetType.Flat;
shape.ThreeDFormat.LightRig.Direction = LightingDirection.Top;
shape.ThreeDFormat.Material = MaterialPresetType.Flat;
shape.ThreeDFormat.ExtrusionHeight = 150;
shape.ThreeDFormat.ExtrusionColor.Color = Color.DarkOrange;

using var thumbnail = slide.GetImage(imageScale, imageScale);
thumbnail.Save("gradient_3d.png");

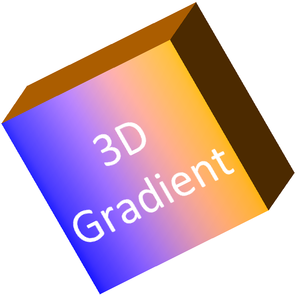

L’output renderizzato mantiene il gradiente sulla faccia anteriore e rende l’estrusione separatamente:

Rettangolo 3D renderizzato con riempimento gradiente dal blu all’arancione e estrusione arancione

Per usare invece un riempimento immagine, aggiungi l’immagine alla presentazione e assegnala al riempimento della forma. Questo esempio richiede un file esistente chiamato “image.jpg” nella directory di lavoro. Allunga l’immagine per riempire il rettangolo, applica un’estrusione di 150 punti e imposta la rotazione della fotocamera in gradi. Configura la forma in memoria senza salvare o renderizzare un file:

using System.Drawing;
using System.IO;
using Aspose.Slides;

using var presentation = new Presentation();
var slide = presentation.Slides[0];

var shape = slide.Shapes.AddAutoShape(ShapeType.Rectangle, 200, 150, 250, 250);

var imageData = File.ReadAllBytes("image.jpg");
var image = presentation.Images.AddImage(imageData);

shape.FillFormat.FillType = FillType.Picture;
shape.FillFormat.PictureFillFormat.Picture.Image = image;
shape.FillFormat.PictureFillFormat.PictureFillMode = PictureFillMode.Stretch;

shape.ThreeDFormat.Camera.CameraType = CameraPresetType.OrthographicFront;
shape.ThreeDFormat.Camera.SetRotation(10, 20, 30);
shape.ThreeDFormat.LightRig.LightType = LightRigPresetType.Flat;
shape.ThreeDFormat.LightRig.Direction = LightingDirection.Top;
shape.ThreeDFormat.Material = MaterialPresetType.Flat;
shape.ThreeDFormat.ExtrusionHeight = 150;
shape.ThreeDFormat.ExtrusionColor.Color = Color.DarkOrange;

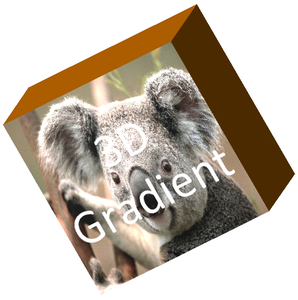

L’immagine è renderizzata sulla faccia anteriore, mentre l’estrusione è renderizzata come superficie laterale 3D:

Rettangolo 3D renderizzato con riempimento foto sulla faccia anteriore e estrusione arancione

Applica Formattazione 3D al Testo

La formattazione 3D della forma influisce sul corpo della forma. La formattazione 3D del testo influisce sul riquadro di testo. È utile per effetti simili a WordArt dove le lettere stesse hanno bisogno di estrusione, materiale, illuminazione e impostazioni della fotocamera.

Il seguente esempio crea testo con un motivo a griglia arancione e bianco, applica un arco verso l’alto e configura le impostazioni 3D tramite ITextFrameFormat.ThreeDFormat. L’altezza e la profondità di estrusione sono in punti, e la rotazione della luce è in gradi. Il riempimento e il contorno della forma sono nascosti così solo il testo è visibile. L’esempio renderizza un’immagine PNG al doppio delle dimensioni predefinite della diapositiva e salva la presentazione come PPTX:

using System.Drawing;
using Aspose.Slides;
using Aspose.Slides.Export;

const float imageScale = 2;

using var presentation = new Presentation();
var slide = presentation.Slides[0];

var shape = slide.Shapes.AddAutoShape(ShapeType.Rectangle, 200, 150, 250, 250);
shape.FillFormat.FillType = FillType.NoFill;
shape.LineFormat.FillFormat.FillType = FillType.NoFill;
shape.TextFrame.Text = "3D Text";

var portion = shape.TextFrame.Paragraphs[0].Portions[0];
portion.PortionFormat.FillFormat.FillType = FillType.Pattern;
portion.PortionFormat.FillFormat.PatternFormat.ForeColor.Color = Color.DarkOrange;
portion.PortionFormat.FillFormat.PatternFormat.BackColor.Color = Color.White;
portion.PortionFormat.FillFormat.PatternFormat.PatternStyle = PatternStyle.LargeGrid;

shape.TextFrame.Paragraphs[0].ParagraphFormat.DefaultPortionFormat.FontHeight = 128;

var textFrameFormat = shape.TextFrame.TextFrameFormat;
textFrameFormat.Transform = TextShapeType.ArchUp;
textFrameFormat.ThreeDFormat.ExtrusionHeight = 3.5f;
textFrameFormat.ThreeDFormat.Depth = 3;
textFrameFormat.ThreeDFormat.Material = MaterialPresetType.Plastic;
textFrameFormat.ThreeDFormat.LightRig.Direction = LightingDirection.Top;
textFrameFormat.ThreeDFormat.LightRig.LightType = LightRigPresetType.Balanced;
textFrameFormat.ThreeDFormat.LightRig.SetRotation(0, 0, 40);
textFrameFormat.ThreeDFormat.Camera.CameraType = CameraPresetType.PerspectiveContrastingRightFacing;

using var thumbnail = slide.GetImage(imageScale, imageScale);
thumbnail.Save("text_3d.png");

presentation.Save("text_3d.pptx", SaveFormat.Pptx);

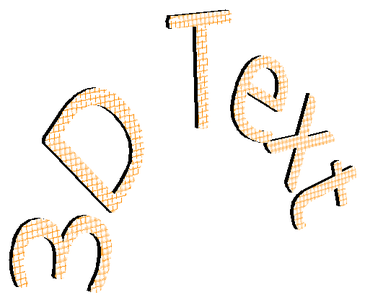

Il testo è renderizzato come lettere 3D curve ed estruse:

Testo 3D renderizzato con trasformazione WordArt ad arco, riempimento motivo arancione e estrusione scura

Mantieni il Testo Piatto su una Forma 3D

Per mantenere il testo leggibile preservando l’aspetto 3D di una forma, imposta ITextFrameFormat.KeepTextFlat tramite ITextFrame.TextFrameFormat. Quando il valore è true, il testo rimane fuori dalla scena 3D. Quando è false, il testo partecipa alla scena e segue la sua orientazione 3D.

Questa impostazione non rimuove la formattazione 3D della forma: la sua fotocamera, illuminazione, materiale e estrusione rimangono configurati tramite IShape.ThreeDFormat. È anche diversa dalla rotazione ordinaria. IShape.Rotation ruota la forma nel piano della diapositiva, mentre ITextFrameFormat.RotationAngle controlla la rotazione personalizzata del testo all’interno del suo riquadro. Mantenere il testo fuori dalla scena 3D non reimposta nessuno di questi angoli.

Il seguente esempio autonomo crea un rettangolo blu con testo e lo clona accanto all’originale. Entrambe le forme hanno la stessa formattazione 3D; solo l’impostazione del testo differisce: false a sinistra e true a destra. Gli angoli della fotocamera sono in gradi, e l’altezza di estrusione è 40 punti. L’esempio salva la presentazione come PPTX e renderizza la diapositiva di confronto in PNG al doppio delle dimensioni predefinite.

using System.Drawing;
using Aspose.Slides;
using Aspose.Slides.Export;

using var presentation = new Presentation();
var slide = presentation.Slides[0];

var shape = slide.Shapes.AddAutoShape(ShapeType.Rectangle, 70, 160, 240, 140);

shape.TextFrame.Text = "Readable text";
shape.TextFrame.Paragraphs[0].ParagraphFormat.DefaultPortionFormat.FontHeight = 28;
shape.TextFrame.Paragraphs[0].ParagraphFormat.Alignment = TextAlignment.Center;
shape.TextFrame.TextFrameFormat.AnchoringType = TextAnchorType.Center;
shape.FillFormat.FillType = FillType.Solid;
shape.FillFormat.SolidFillColor.Color = Color.CornflowerBlue;

shape.ThreeDFormat.Camera.CameraType = CameraPresetType.OrthographicFront;
shape.ThreeDFormat.Camera.SetRotation(30, 30, 0);
shape.ThreeDFormat.LightRig.LightType = LightRigPresetType.Flat;
shape.ThreeDFormat.LightRig.Direction = LightingDirection.Top;
shape.ThreeDFormat.Material = MaterialPresetType.Flat;
shape.ThreeDFormat.ExtrusionHeight = 40;
shape.ThreeDFormat.ExtrusionColor.Color = Color.RoyalBlue;
shape.TextFrame.TextFrameFormat.KeepTextFlat = false;

var flatTextShape = (IAutoShape)slide.Shapes.AddClone(shape, 400, 160);
flatTextShape.TextFrame.TextFrameFormat.KeepTextFlat = true;

presentation.Save("keep_text_flat.pptx", SaveFormat.Pptx);
using var image = slide.GetImage(2, 2);
image.Save("keep_text_flat.png");

A sinistra, il testo segue l’orientamento 3D. A destra, rimane piatto e più facile da leggere. Entrambi i rettangoli conservano la stessa estrusione visibile e orientamento 3D.

Rettangoli 3D affiancati: KeepTextFlat è false a sinistra e true a destra

Comportamento di Esportazione e Rendering

Aspose.Slides conserva la formattazione 3D quando salva nei formati PowerPoint come PPTX. Quando esegui il rendering o l’esportazione verso formati a layout fisso, la scena 3D viene rasterizzata o disegnata nell’output come risultato 2D. Questo vale quando renderizzi le diapositive in PNG, esporti in PDF, esporti in HTML, o generi fotogrammi per la conversione video.

Tieni presenti questi punti:

  • Le immagini e i PDF esportati non sono interattivi. L’oggetto non può essere ruotato dallo spettatore dopo l’esportazione.
  • L’aspetto finale dipende dalla combinazione di fotocamera, set di luci, materiale, estrusione, riempimento e scala della diapositiva.
  • Se hai bisogno di esaminare i valori di formattazione ereditati o basati sul tema, leggi le proprietà effettive della forma.
  • Alcuni formati di output non possono memorizzare la formattazione 3D modificabile di PowerPoint. In quei formati, il risultato visivo è renderizzato anziché conservato come impostazioni 3D modificabili.

FAQ

Aspose.Slides può creare presentazioni 3D interattive?

Aspose.Slides crea e rende gli effetti 3D di PowerPoint per forme e testo. Non rende le immagini, i PDF o le pagine HTML esportati in scene 3D interattive che lo spettatore possa ruotare. In PPTX, la formattazione 3D rimane modificabile in PowerPoint dove il formato lo supporta.

Qual è la differenza tra un modello 3D e un effetto 3D?

Un modello 3D è un oggetto 3D separato inserito in una presentazione. Un effetto 3D è una formattazione applicata a una normale forma o testo di PowerPoint, come rotazione, estrusione, smusso, illuminazione e materiale. Questo articolo tratta gli effetti 3D.

Quali impostazioni sono necessarie per una forma 3D visibile?

Come minimo, imposta una rotazione della fotocamera e o l’estrusione o la profondità. In pratica, imposta anche un set di luci e materiale affinché le facce renderizzate abbiano evidenti luci e ombre.

Posso applicare effetti 3D sia a forme che a testo?

Sì. Usa IShape.ThreeDFormat per il corpo della forma e ITextFrameFormat.ThreeDFormat per il testo.

Gli effetti 3D appariranno quando si esporta in immagini, PDF, HTML o fotogrammi video?

Sì. Aspose.Slides renderizza gli effetti 3D durante la creazione di immagini delle diapositive, output PDF, output HTML e fotogrammi usati per la conversione video. L’output esportato contiene l’aspetto renderizzato, non un oggetto 3D modificabile.

Posso leggere i valori finali 3D dopo l’applicazione di ereditarietà e impostazioni di tema?

Sì. Usa le API di formattazione effettiva descritte in Proprietà Effettive della Forma per leggere la fotocamera finale, set di luci, smusso e i relativi valori 3D.
