Tworzenie efektów 3D w prezentacjach przy użyciu .NET

O czym jest ta strona

Zastosuj i renderuj efekty 3D dla kształtów i tekstu PowerPoint w .NET przy użyciu Aspose.Slides. Konfiguruj kamerę, oświetlenie, materiał, ekstruzję, wypełnienia i tekst 3D.

Przegląd

Aspose.Slides for .NET może tworzyć, edytować, zachowywać i renderować formatowanie 3D w stylu PowerPoint dla kształtów i tekstu. Ten artykuł opisuje efekty 3D, takie jak obrót, ekstruzja, fazowanie, oświetlenie, materiał, wypełnienie gradientem lub obrazem oraz tekst 3D.

Uwaga

Ten artykuł dotyczy efektów formatowania 3D na kształtach i tekście w PowerPoint. Nie chodzi o wstawianie lub edytowanie samodzielnych plików modeli 3D. Gdy eksportujesz slajd do obrazu, PDF lub HTML, Aspose.Slides renderuje te efekty 3D do wyeksportowanego wyjścia 2D.

Koncepcje formatowania 3D

Użyj właściwości IShape.ThreeDFormat, aby zastosować formatowanie 3D do kształtu. Właściwość udostępnia IThreeDFormat, który kontroluje scenę 3D dla tego kształtu.

Dla tekstu użyj właściwości ITextFrameFormat.ThreeDFormat. To zastosuje formatowanie 3D do ramki tekstowej zamiast do korpusu kształtu.

Najważniejsze właściwości to:

Właściwość	Co kontroluje	Kiedy używać
Camera	Punkt widzenia, wstępny typ kamery, obrót, zoom i perspektywa.	Obróć obiekt w przestrzeni 3D lub dopasuj do wstępnego obrotu 3D w PowerPoint.
LightRig	Wstępne oświetlenie, kierunek i obrót światła.	Zmodyfikuj, jak podświetlenia i cienie pojawiają się na powierzchni 3D.
Material	Materiał powierzchni, np. płaski, matowy, plastikowy lub metaliczny.	Spraw, aby ta sama geometria wyglądała płasko, miękko, błyszcząco lub metalicznie.
ExtrusionHeight	Jak daleko kształt wystaje w tył od swojej przedniej powierzchni.	Przekształć płaski kształt w widocznie gruby obiekt 3D.
ExtrusionColor	Kolor ekstruzowanych boków.	Uwidocznij głębokość lub dopasuj kolor boków do przedniego wypełnienia.
Depth	Dodatkowa głębokość 3D używana przez formatowanie 3D w PowerPoint.	Dostosuj głębokość kształtów lub tekstu, szczególnie razem z ustawieniami fazowania i materiału.
BevelTop i BevelBottom	Podniesione lub zaokrąglone krawędzie na przedniej i tylnej powierzchni.	Dodaj miękką lub formowaną krawędź zamiast ostrej, płaskiej powierzchni.
ContourColor i ContourWidth	Kontur wokół obiektu 3D.	Podkreśl granicę obiektu w renderowanym wyjściu.

Utworzenie kształtu 3D

Kształt zazwyczaj wymaga czterech rodzajów ustawień, aby wyglądał wiarygodnie 3D:

Ustawień kamery, ponieważ domyślny widok z przodu może ukrywać ekstruzję.
Ustawień światła, ponieważ oświetlenie sprawia, że powierzchnie i boki są czytelne.
Ustawień materiału, ponieważ powierzchnia wpływa na sposób renderowania światła.
Ustawień ekstruzji lub głębokości, ponieważ płaski kształt potrzebuje grubości.

Poniższy przykład tworzy prostokąt, dodaje tekst do jego przedniej powierzchni i stosuje formatowanie 3D. Wartości obrotu kamery podane są w stopniach, a wysokość ekstruzji wynosi 100 punktów. Przykład renderuje slajd do obrazu PNG w podwójnych wymiarach domyślnych i zapisuje prezentację jako PPTX.

using System.Drawing;
using Aspose.Slides;
using Aspose.Slides.Export;

const float imageScale = 2;

using var presentation = new Presentation();
var slide = presentation.Slides[0];

var shape = slide.Shapes.AddAutoShape(ShapeType.Rectangle, 200, 150, 200, 200);
shape.TextFrame.Text = "3D";
shape.TextFrame.Paragraphs[0].ParagraphFormat.DefaultPortionFormat.FontHeight = 64;

shape.FillFormat.FillType = FillType.Solid;
shape.FillFormat.SolidFillColor.Color = Color.CornflowerBlue;

shape.ThreeDFormat.Camera.CameraType = CameraPresetType.OrthographicFront;
shape.ThreeDFormat.Camera.SetRotation(20, 30, 40);
shape.ThreeDFormat.LightRig.LightType = LightRigPresetType.Flat;
shape.ThreeDFormat.LightRig.Direction = LightingDirection.Top;
shape.ThreeDFormat.Material = MaterialPresetType.Flat;
shape.ThreeDFormat.ExtrusionHeight = 100;
shape.ThreeDFormat.ExtrusionColor.Color = Color.Blue;

using var thumbnail = slide.GetImage(imageScale, imageScale);
thumbnail.Save("shape_3d.png");

presentation.Save("shape_3d.pptx", SaveFormat.Pptx);

Wyrenderowany obraz slajdu pokazuje prostokąt jako gruby blok 3D:

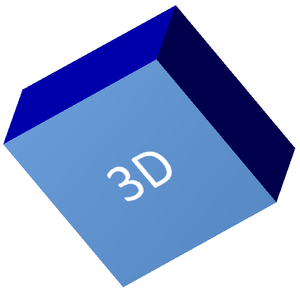

Wyrenderowany niebieski prostokąt 3D z białym tekstem 3D na przedniej powierzchni

Obrócenie kształtu za pomocą kamery

W PowerPoint obroty 3D konfiguruje się w panelu 3‑D Rotation. Wartości obrotu X, Y i Z odpowiadają obrotom ustawionym przez API kamery.

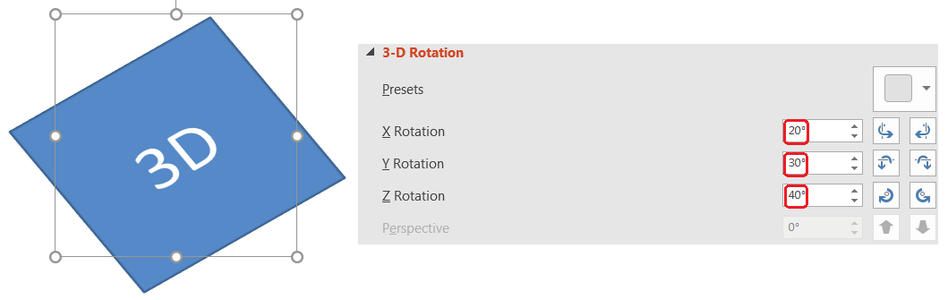

Panel 3‑D Rotation w PowerPoint z wyróżnionymi wartościami obrotu X, Y i Z

W Aspose.Slides dostęp do kamery uzyskuje się przez IThreeDFormat.Camera. Ten przykład tworzy prostokąt, wybiera ortograficzny widok z przodu i ustawia obroty X, Y i Z na 20, 30 i 40 stopni. Konfiguruje kształt w pamięci, bez zapisywania pliku:

using Aspose.Slides;

using var presentation = new Presentation();
var slide = presentation.Slides[0];

var shape = slide.Shapes.AddAutoShape(ShapeType.Rectangle, 200, 150, 200, 200);

shape.ThreeDFormat.Camera.CameraType = CameraPresetType.OrthographicFront;
shape.ThreeDFormat.Camera.SetRotation(20, 30, 40);

Używaj kamery, gdy musisz zmienić sposób, w jaki obserwator widzi obiekt. Nie zmienia to geometrii 2D kształtu na slajdzie. Modyfikuje ona punkt widzenia 3D używany przez PowerPoint i Aspose.Slides podczas renderowania.

Dodanie ekstruzji i głębokości

Ekstruzja sprawia, że kształt wygląda na gruby, wydłużając go za przednią powierzchnią. W PowerPoint kontrolka głębokości ustawia tę widoczną grubość, a kontrolka koloru ustawia kolor boków.

Kontrolki głębokości w PowerPoint powiązane z właściwościami ExtrusionColor i ExtrusionHeight

Ustaw IThreeDFormat.ExtrusionHeight dla grubości oraz IThreeDFormat.ExtrusionColor dla koloru boków. Ten przykład nadaje prostokątowi ekstruzję 100 punktów z fioletowymi bokami i obraca kamerę, aby ukazać grubość. Konfiguruje kształt w pamięci, bez zapisywania pliku:

using System.Drawing;
using Aspose.Slides;

using var presentation = new Presentation();
var slide = presentation.Slides[0];

var shape = slide.Shapes.AddAutoShape(ShapeType.Rectangle, 200, 150, 200, 200);

shape.ThreeDFormat.Camera.CameraType = CameraPresetType.OrthographicFront;
shape.ThreeDFormat.Camera.SetRotation(20, 30, 40);
shape.ThreeDFormat.LightRig.LightType = LightRigPresetType.Flat;
shape.ThreeDFormat.LightRig.Direction = LightingDirection.Top;
shape.ThreeDFormat.Material = MaterialPresetType.Flat;
shape.ThreeDFormat.ExtrusionHeight = 100;
shape.ThreeDFormat.ExtrusionColor.Color = Color.Purple;

Właściwość IThreeDFormat.Depth ustawia głębokość kształtu 3D. Właściwość ExtrusionHeight kontroluje wysokość efektu ekstruzji, co pokazano w tym przykładzie.

Użycie wypełnie gradientem lub obrazem z efektami 3D

Formatowanie 3D jest niezależne od wypełnienia kształtu. Możesz zastosować jednolity kolor, gradient, wzór lub wypełnienie obrazem na przedniej powierzchni i nadal korzystać z tych samych ustawień kamery, światła, materiału i ekstruzji.

Ten przykład nakłada gradient niebiesko‑pomarańczowy na przednią powierzchnię oraz ciemnopomarańczowy kolor na ekstruzję o wysokości 150 punktów. Punkty gradientu 0 i 100 oznaczają początek i koniec gradientu. Wartości obrotu kamery podane są w stopniach. Slajd renderowany jest do obrazu PNG w podwójnych wymiarach domyślnych:

using System.Drawing;
using Aspose.Slides;

const float imageScale = 2;

using var presentation = new Presentation();
var slide = presentation.Slides[0];

var shape = slide.Shapes.AddAutoShape(ShapeType.Rectangle, 200, 150, 250, 250);
shape.TextFrame.Text = "3D Gradient";
shape.TextFrame.Paragraphs[0].ParagraphFormat.DefaultPortionFormat.FontHeight = 64;

shape.FillFormat.FillType = FillType.Gradient;
shape.FillFormat.GradientFormat.GradientStops.Add(0, Color.Blue);
shape.FillFormat.GradientFormat.GradientStops.Add(100, Color.Orange);

shape.ThreeDFormat.Camera.CameraType = CameraPresetType.OrthographicFront;
shape.ThreeDFormat.Camera.SetRotation(10, 20, 30);
shape.ThreeDFormat.LightRig.LightType = LightRigPresetType.Flat;
shape.ThreeDFormat.LightRig.Direction = LightingDirection.Top;
shape.ThreeDFormat.Material = MaterialPresetType.Flat;
shape.ThreeDFormat.ExtrusionHeight = 150;
shape.ThreeDFormat.ExtrusionColor.Color = Color.DarkOrange;

using var thumbnail = slide.GetImage(imageScale, imageScale);
thumbnail.Save("gradient_3d.png");

Wyrenderowany wynik zachowuje gradient na przedniej powierzchni i renderuje ekstruzję osobno:

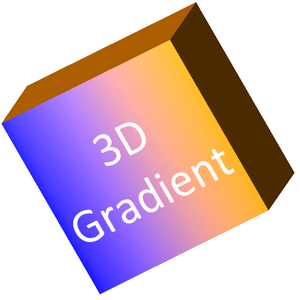

Wyrenderowany prostokąt 3D z gradientem niebiesko‑pomarańczowym i pomarańczową ekstruzją

Aby użyć wypełnienia obrazem, dodaj obraz do prezentacji i przypisz go jako wypełnienie kształtu. Ten przykład wymaga istniejącego pliku o nazwie “image.jpg” w katalogu roboczym. Rozciąga obraz, aby wypełnić prostokąt, stosuje ekstruzję 150 punktów i ustawia obrót kamery w stopniach. Konfiguruje kształt w pamięci, bez zapisu ani renderowania pliku:

using System.Drawing;
using System.IO;
using Aspose.Slides;

using var presentation = new Presentation();
var slide = presentation.Slides[0];

var shape = slide.Shapes.AddAutoShape(ShapeType.Rectangle, 200, 150, 250, 250);

var imageData = File.ReadAllBytes("image.jpg");
var image = presentation.Images.AddImage(imageData);

shape.FillFormat.FillType = FillType.Picture;
shape.FillFormat.PictureFillFormat.Picture.Image = image;
shape.FillFormat.PictureFillFormat.PictureFillMode = PictureFillMode.Stretch;

shape.ThreeDFormat.Camera.CameraType = CameraPresetType.OrthographicFront;
shape.ThreeDFormat.Camera.SetRotation(10, 20, 30);
shape.ThreeDFormat.LightRig.LightType = LightRigPresetType.Flat;
shape.ThreeDFormat.LightRig.Direction = LightingDirection.Top;
shape.ThreeDFormat.Material = MaterialPresetType.Flat;
shape.ThreeDFormat.ExtrusionHeight = 150;
shape.ThreeDFormat.ExtrusionColor.Color = Color.DarkOrange;

Obraz jest renderowany na przedniej powierzchni, podczas gdy ekstruzja renderowana jest jako 3D‑boczna powierzchnia:

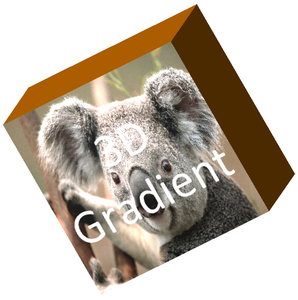

Wyrenderowany prostokąt 3D z wypełnieniem zdjęciem na przedniej powierzchni i pomarańczową ekstruzją

Zastosowanie formatowania 3D do tekstu

Formatowanie 3D kształtu wpływa na korpus kształtu. Formatowanie 3D tekstu wpływa na ramkę tekstową. Jest to przydatne przy efektach typu WordArt, gdzie same litery wymagają ekstruzji, materiału, oświetlenia i ustawień kamery.

Poniższy przykład tworzy tekst z pomarańczowo‑białym wzorem siatki, nakłada łukowaty przekształcenie i konfiguruje ustawienia 3D poprzez ITextFrameFormat.ThreeDFormat. Wysokość ekstruzji i głębokość podane są w punktach, a obrót światła w stopniach. Wypełnienie i kontur kształtu ukryte, aby widoczny był tylko tekst. Przykład renderuje obraz PNG w podwójnych wymiarach domyślnych i zapisuje prezentację jako PPTX:

using System.Drawing;
using Aspose.Slides;
using Aspose.Slides.Export;

const float imageScale = 2;

using var presentation = new Presentation();
var slide = presentation.Slides[0];

var shape = slide.Shapes.AddAutoShape(ShapeType.Rectangle, 200, 150, 250, 250);
shape.FillFormat.FillType = FillType.NoFill;
shape.LineFormat.FillFormat.FillType = FillType.NoFill;
shape.TextFrame.Text = "3D Text";

var portion = shape.TextFrame.Paragraphs[0].Portions[0];
portion.PortionFormat.FillFormat.FillType = FillType.Pattern;
portion.PortionFormat.FillFormat.PatternFormat.ForeColor.Color = Color.DarkOrange;
portion.PortionFormat.FillFormat.PatternFormat.BackColor.Color = Color.White;
portion.PortionFormat.FillFormat.PatternFormat.PatternStyle = PatternStyle.LargeGrid;

shape.TextFrame.Paragraphs[0].ParagraphFormat.DefaultPortionFormat.FontHeight = 128;

var textFrameFormat = shape.TextFrame.TextFrameFormat;
textFrameFormat.Transform = TextShapeType.ArchUp;
textFrameFormat.ThreeDFormat.ExtrusionHeight = 3.5f;
textFrameFormat.ThreeDFormat.Depth = 3;
textFrameFormat.ThreeDFormat.Material = MaterialPresetType.Plastic;
textFrameFormat.ThreeDFormat.LightRig.Direction = LightingDirection.Top;
textFrameFormat.ThreeDFormat.LightRig.LightType = LightRigPresetType.Balanced;
textFrameFormat.ThreeDFormat.LightRig.SetRotation(0, 0, 40);
textFrameFormat.ThreeDFormat.Camera.CameraType = CameraPresetType.PerspectiveContrastingRightFacing;

using var thumbnail = slide.GetImage(imageScale, imageScale);
thumbnail.Save("text_3d.png");

presentation.Save("text_3d.pptx", SaveFormat.Pptx);

Tekst renderowany jest jako zakrzywione, ekstruzowane litery 3D:

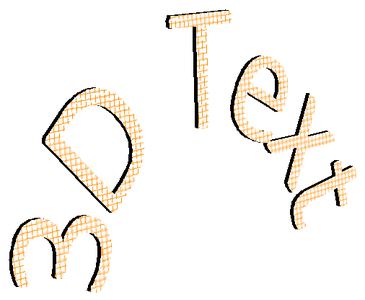

Wyrenderowany tekst 3D z łukowatą transformacją WordArt, wypełnieniem wzorem pomarańczowym i ciemną ekstruzją

Utrzymanie tekstu płaskiego na kształcie 3D

Aby tekst pozostawał czytelny przy zachowaniu wyglądu 3D kształtu, ustaw ITextFrameFormat.KeepTextFlat przez ITextFrame.TextFrameFormat. Gdy wartość wynosi true, tekst pozostaje poza sceną 3D. Gdy jest false, tekst uczestniczy w scenie i podąża za jej orientacją 3D.

To ustawienie nie usuwa formatowania 3D kształtu: jego kamera, oświetlenie, materiał i ekstruzja pozostają skonfigurowane przez IShape.ThreeDFormat. Różni się to również od zwykłego obrotu. IShape.Rotation obraca kształt w płaszczyźnie slajdu, natomiast ITextFrameFormat.RotationAngle steruje własnym obrotem tekstu w jego prostokącie ograniczającym. Utrzymanie tekstu poza sceną 3D nie resetuje żadnego z tych kątów.

Poniższy samodzielny przykład tworzy niebieski prostokąt z tekstem i klonuje go obok oryginału. Oba kształty mają to samo formatowanie 3D; jedyne różnice to ustawienie tekstu: false po lewej i true po prawej. Kąty kamery podane są w stopniach, a wysokość ekstruzji wynosi 40 punktów. Przykład zapisuje prezentację jako PPTX i renderuje slajd porównawczy do PNG w podwójnych wymiarach domyślnych.

using System.Drawing;
using Aspose.Slides;
using Aspose.Slides.Export;

using var presentation = new Presentation();
var slide = presentation.Slides[0];

var shape = slide.Shapes.AddAutoShape(ShapeType.Rectangle, 70, 160, 240, 140);

shape.TextFrame.Text = "Readable text";
shape.TextFrame.Paragraphs[0].ParagraphFormat.DefaultPortionFormat.FontHeight = 28;
shape.TextFrame.Paragraphs[0].ParagraphFormat.Alignment = TextAlignment.Center;
shape.TextFrame.TextFrameFormat.AnchoringType = TextAnchorType.Center;
shape.FillFormat.FillType = FillType.Solid;
shape.FillFormat.SolidFillColor.Color = Color.CornflowerBlue;

shape.ThreeDFormat.Camera.CameraType = CameraPresetType.OrthographicFront;
shape.ThreeDFormat.Camera.SetRotation(30, 30, 0);
shape.ThreeDFormat.LightRig.LightType = LightRigPresetType.Flat;
shape.ThreeDFormat.LightRig.Direction = LightingDirection.Top;
shape.ThreeDFormat.Material = MaterialPresetType.Flat;
shape.ThreeDFormat.ExtrusionHeight = 40;
shape.ThreeDFormat.ExtrusionColor.Color = Color.RoyalBlue;
shape.TextFrame.TextFrameFormat.KeepTextFlat = false;

var flatTextShape = (IAutoShape)slide.Shapes.AddClone(shape, 400, 160);
flatTextShape.TextFrame.TextFrameFormat.KeepTextFlat = true;

presentation.Save("keep_text_flat.pptx", SaveFormat.Pptx);
using var image = slide.GetImage(2, 2);
image.Save("keep_text_flat.png");

Po lewej tekst podąża za orientacją 3D. Po prawej pozostaje płaski i łatwiejszy do odczytania. Oba prostokąty zachowują tę samą widoczną ekstruzję i orientację 3D.

Dwa prostokąty 3D obok siebie: KeepTextFlat jest false po lewej i true po prawej

Zachowanie przy eksporcie i renderowaniu

Aspose.Slides zachowuje formatowanie 3D przy zapisie do formatów PowerPoint, takich jak PPTX. Przy renderowaniu lub eksporcie do formatów o stałym układzie scena 3D jest rasteryzowana lub rysowana do wyniku jako 2D. Dotyczy to renderowania slajdów do PNG, eksportu do PDF, eksportu do HTML, czy generowania klatek do konwersji wideo.

Pamiętaj o następujących kwestiach:

Wyeksportowane obrazy i PDFy nie są interaktywne. Obiekt nie może być obracany przez widza po eksporcie.
Ostateczny wygląd zależy od kombinacji kamery, zestawu świateł, materiału, ekstruzji, wypełnienia i skalowania slajdu.
Jeśli potrzebujesz przejrzeć wartości formatowania odziedziczone lub oparte na motywie, odczytaj efektywne właściwości kształtu.
Niektóre formaty wyjściowe nie mogą przechowywać edytowalnego formatowania 3D PowerPoint. W takich formatach efekt wizualny jest renderowany, a nie zachowywany jako edytowalne ustawienia 3D.

FAQ

Czy Aspose.Slides może tworzyć interaktywne prezentacje 3D?

Aspose.Slides tworzy i renderuje efekty 3D PowerPoint dla kształtów i tekstu. Nie sprawia, że wyeksportowane obrazy, PDFy ani strony HTML stają się interaktywnymi scenami 3D, które widz może obracać. W PPTX formatowanie 3D pozostaje edytowalne w PowerPoint, o ile format to obsługuje.

Jaka jest różnica między modelem 3D a efektem 3D?

Model 3D to oddzielny obiekt 3D wstawiany do prezentacji. Efekt 3D to formatowanie zastosowane do zwykłego kształtu lub tekstu w PowerPoint, takie jak obrót, ekstruzja, fazowanie, oświetlenie i materiał. Ten artykuł opisuje efekty 3D.

Jakie ustawienia są wymagane, aby kształt 3D był widoczny?

Co najmniej ustaw obrót kamery oraz ekstruzję lub głębokość. W praktyce warto także ustawić zestaw świateł i materiał, aby renderowane powierzchnie miały wyraźne podświetlenia i cienie.

Czy mogę zastosować efekty 3D zarówno do kształtów, jak i do tekstu?

Tak. Użyj IShape.ThreeDFormat dla korpusu kształtu i ITextFrameFormat.ThreeDFormat dla tekstu.

Czy efekty 3D pojawią się przy eksporcie do obrazów, PDF, HTML lub klatek wideo?

Tak. Aspose.Slides renderuje efekty 3D podczas tworzenia obrazów slajdów, wyjścia PDF, wyjścia HTML oraz klatek używanych do konwersji wideo. Wyeksportowane wyjście zawiera renderowany wygląd, a nie edytowalny obiekt 3D.

Czy mogę odczytać ostateczne wartości 3D po zastosowaniu dziedziczenia i ustawień motywu?

Tak. Skorzystaj z API efektywnego formatowania opisanych w Shape Effective Properties, aby odczytać ostateczne wartości kamery, zestawu świateł, fazowania i powiązane wartości 3D.

Tworzenie i modyfikacja niestandardowych zachowań animacji w .NET Pakiet wieloplatformowy dla .NET 6 i nowszych
