Diagrammen voor PowerPoint‑presentaties maken of bijwerken in PHP
Overzicht
Dit artikel biedt een uitgebreide gids over hoe je diagrammen kunt maken en aanpassen met Aspose.Slides voor PHP via Java. Je leert hoe je programmatiche een diagram aan een dia toevoegt, het van gegevens voorziet, en verschillende opmaakopties toepast om te voldoen aan je specifieke ontwerpeisen. Gedurende het artikel illustreren gedetailleerde code-voorbeelden elke stap, van het initialiseren van de presentatie en het diagramobject tot het configureren van series, assen en legenda’s. Door deze gids te volgen, krijg je een solide begrip van hoe je dynamische diagramgeneratie kunt integreren in je PHP-toepassingen, waardoor het proces van het maken van gegevensgedreven presentaties wordt gestroomlijnd.
Diagram maken
Diagrammen helpen mensen snel gegevens te visualiseren en inzichten te verkrijgen die niet meteen duidelijk zijn vanuit een tabel of spreadsheet.
Waarom diagrammen maken?
- groeperen, samenvatten of condenseren van grote hoeveelheden gegevens op één dia in een presentatie;
- patronen en trends in gegevens blootleggen;
- de richting en dynamiek van gegevens over tijd of ten opzichte van een specifieke meeteenheid afleiden;
- uitschieters, afwijkingen, fouten en onsamenhangende gegevens opsporen;
- complexe gegevens communiceren of presenteren.
In PowerPoint kun je diagrammen maken via de Insert-functie, die sjablonen biedt voor het ontwerpen van veel verschillende diagramtypen. Met Aspose.Slides kun je zowel reguliere diagrammen (gebaseerd op populaire diagramtypen) als aangepaste diagrammen maken.
Note
Gebruik de enumeratie ChartType in de aspose\slides namespace. De waarden in deze enumeratie corresponderen met verschillende diagramtypen.Clustered kolomdiagrammen maken
Dit voorbeeld gebruikt addChart om een gegroepeerd kolomdiagram te maken dat twee series vergelijkt over drie categorieën. De series gebruiken rode en groene opvullingen, en individuele labels tonen categorienamen, serienamen en waarden. Werkblad‑index 0 verwijst naar het eerste blad in de ingebedde diagramwerkmap.
use aspose\slides\ChartType;
use aspose\slides\FillType;
use aspose\slides\NullableBool;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::ClusteredColumn, 20, 20, 500, 300);
$chart->getChartTitle()->addTextFrameForOverriding("Sample Title");
$chart->getChartTitle()->getTextFrameForOverriding()->getTextFrameFormat()->setCenterText(NullableBool::True);
$chart->getChartTitle()->setHeight(20);
$chart->setTitle(true);
$workbook = $chart->getChartData()->getChartDataWorkbook();
$worksheetIndex = 0;
$chart->getChartData()->getSeries()->clear();
$chart->getChartData()->getCategories()->clear();
$seriesNameCell = $workbook->getCell($worksheetIndex, 0, 1, "Series 1");
$chart->getChartData()->getSeries()->add($seriesNameCell, $chart->getType());
$seriesNameCell = $workbook->getCell($worksheetIndex, 0, 2, "Series 2");
$chart->getChartData()->getSeries()->add($seriesNameCell, $chart->getType());
$categoryCell = $workbook->getCell($worksheetIndex, 1, 0, "Category 1");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell($worksheetIndex, 2, 0, "Category 2");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell($worksheetIndex, 3, 0, "Category 3");
$chart->getChartData()->getCategories()->add($categoryCell);
$series = $chart->getChartData()->getSeries()->get_Item(0);
$valueCell = $workbook->getCell($worksheetIndex, 1, 1, 20);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 2, 1, 50);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 3, 1, 30);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$series->getFormat()->getFill()->setFillType(FillType::Solid);
$color = new Java("java.awt.Color", 255, 0, 0);
$series->getFormat()->getFill()->getSolidFillColor()->setColor($color);
$series = $chart->getChartData()->getSeries()->get_Item(1);
$valueCell = $workbook->getCell($worksheetIndex, 1, 2, 30);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 2, 2, 10);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 3, 2, 60);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$series->getFormat()->getFill()->setFillType(FillType::Solid);
$color = new Java("java.awt.Color", 0, 128, 0);
$series->getFormat()->getFill()->getSolidFillColor()->setColor($color);
$label = $series->getDataPoints()->get_Item(0)->getLabel();
$label->getDataLabelFormat()->setShowCategoryName(true);
$label = $series->getDataPoints()->get_Item(1)->getLabel();
$label->getDataLabelFormat()->setShowSeriesName(true);
$label = $series->getDataPoints()->get_Item(2)->getLabel();
$label->getDataLabelFormat()->setShowValue(true);
$label->getDataLabelFormat()->setShowSeriesName(true);
$label->getDataLabelFormat()->setSeparator("/");
$presentation->save("AsposeChart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Het resultaat:
Spreidingsdiagrammen maken
Spreidingsdiagrammen (ook bekend als scatter-plots of x-y-grafieken) worden vaak gebruikt om patronen te controleren of correlaties tussen twee variabelen aan te tonen.
Gebruik een spreidingsdiagram wanneer:
- Je hebt gekoppelde numerieke gegevens.
- Je hebt twee variabelen die goed bij elkaar passen.
- Je wilt bepalen of de twee variabelen gerelateerd zijn.
- Je hebt een onafhankelijke variabele met meerdere waarden voor een afhankelijke variabele.
Dit voorbeeld plot twee sets x-y-waarden. De eerste serie gebruikt rechte lijnen met ster-markers, terwijl de tweede gladde lijnen met cirkel-markers gebruikt; beide gebruiken een marker-grootte van 10, geconfigureerd met setSize. De setSymbol‑methode bepaalt de vorm van de marker.
use aspose\slides\ChartType;
use aspose\slides\MarkerStyleType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::ScatterWithSmoothLines, 20, 20, 500, 300);
$workbook = $chart->getChartData()->getChartDataWorkbook();
$worksheetIndex = 0;
$chart->getChartData()->getSeries()->clear();
$seriesNameCell = $workbook->getCell($worksheetIndex, 1, 1, "Series 1");
$chart->getChartData()->getSeries()->add($seriesNameCell, $chart->getType());
$seriesNameCell = $workbook->getCell($worksheetIndex, 1, 3, "Series 2");
$chart->getChartData()->getSeries()->add($seriesNameCell, $chart->getType());
$series = $chart->getChartData()->getSeries()->get_Item(0);
$xValueCell = $workbook->getCell($worksheetIndex, 2, 1, 1);
$yValueCell = $workbook->getCell($worksheetIndex, 2, 2, 3);
$series->getDataPoints()->addDataPointForScatterSeries($xValueCell, $yValueCell);
$xValueCell = $workbook->getCell($worksheetIndex, 3, 1, 2);
$yValueCell = $workbook->getCell($worksheetIndex, 3, 2, 10);
$series->getDataPoints()->addDataPointForScatterSeries($xValueCell, $yValueCell);
$series->setType(ChartType::ScatterWithStraightLinesAndMarkers);
$series->getMarker()->setSize(10);
$series->getMarker()->setSymbol(MarkerStyleType::Star);
$series = $chart->getChartData()->getSeries()->get_Item(1);
$xValueCell = $workbook->getCell($worksheetIndex, 2, 3, 5);
$yValueCell = $workbook->getCell($worksheetIndex, 2, 4, 2);
$series->getDataPoints()->addDataPointForScatterSeries($xValueCell, $yValueCell);
$xValueCell = $workbook->getCell($worksheetIndex, 3, 3, 3);
$yValueCell = $workbook->getCell($worksheetIndex, 3, 4, 1);
$series->getDataPoints()->addDataPointForScatterSeries($xValueCell, $yValueCell);
$xValueCell = $workbook->getCell($worksheetIndex, 4, 3, 2);
$yValueCell = $workbook->getCell($worksheetIndex, 4, 4, 2);
$series->getDataPoints()->addDataPointForScatterSeries($xValueCell, $yValueCell);
$xValueCell = $workbook->getCell($worksheetIndex, 5, 3, 5);
$yValueCell = $workbook->getCell($worksheetIndex, 5, 4, 1);
$series->getDataPoints()->addDataPointForScatterSeries($xValueCell, $yValueCell);
$series->getMarker()->setSize(10);
$series->getMarker()->setSymbol(MarkerStyleType::Circle);
$presentation->save("AsposeChart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Het resultaat:
Taartdiagrammen maken
Taartdiagrammen zijn het meest geschikt om de deel-tot-geheel-relatie in gegevens weer te geven, vooral wanneer de gegevens categorische labels met numerieke waarden bevatten. Als je gegevens echter veel delen of labels bevatten, kun je beter een staafdiagram gebruiken.
Dit voorbeeld maakt een taartdiagram met drie kwartaalwaarden. Elke part heeft een aangepaste opvulling en rand, en de labels tonen verschillende combinaties van waarden, percentages en serie-informatie. De setFirstSliceAngle‑methode stelt de eerste part in op 180 graden.
use aspose\slides\ChartType;
use aspose\slides\FillType;
use aspose\slides\LineDashStyle;
use aspose\slides\LineStyle;
use aspose\slides\NullableBool;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::Pie, 20, 20, 500, 300);
$chart->getChartTitle()->addTextFrameForOverriding("Sample Title");
$chart->getChartTitle()->getTextFrameForOverriding()->getTextFrameFormat()->setCenterText(NullableBool::True);
$chart->getChartTitle()->setHeight(20);
$chart->setTitle(true);
$chart->getChartData()->getSeries()->get_Item(0)->getLabels()->getDefaultDataLabelFormat()->setShowValue(true);
$workbook = $chart->getChartData()->getChartDataWorkbook();
$worksheetIndex = 0;
$chart->getChartData()->getSeries()->clear();
$chart->getChartData()->getCategories()->clear();
$categoryCell = $workbook->getCell(0, 1, 0, "1st Qtr");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, 2, 0, "2nd Qtr");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, 3, 0, "3rd Qtr");
$chart->getChartData()->getCategories()->add($categoryCell);
$seriesNameCell = $workbook->getCell(0, 0, 1, "Series 1");
$series = $chart->getChartData()->getSeries()->add($seriesNameCell, $chart->getType());
$valueCell = $workbook->getCell($worksheetIndex, 1, 1, 20);
$series->getDataPoints()->addDataPointForPieSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 2, 1, 50);
$series->getDataPoints()->addDataPointForPieSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 3, 1, 30);
$series->getDataPoints()->addDataPointForPieSeries($valueCell);
$chart->getChartData()->getSeriesGroups()->get_Item(0)->setColorVaried(true);
$firstSlice = $series->getDataPoints()->get_Item(0);
$firstSlice->getFormat()->getFill()->setFillType(FillType::Solid);
$color = new Java("java.awt.Color", 0, 255, 255);
$firstSlice->getFormat()->getFill()->getSolidFillColor()->setColor($color);
$firstSlice->getFormat()->getLine()->getFillFormat()->setFillType(FillType::Solid);
$color = new Java("java.awt.Color", 128, 128, 128);
$firstSlice->getFormat()->getLine()->getFillFormat()->getSolidFillColor()->setColor($color);
$firstSlice->getFormat()->getLine()->setWidth(3.0);
$firstSlice->getFormat()->getLine()->setStyle(LineStyle::ThinThick);
$firstSlice->getFormat()->getLine()->setDashStyle(LineDashStyle::LargeDash);
$secondSlice = $series->getDataPoints()->get_Item(1);
$secondSlice->getFormat()->getFill()->setFillType(FillType::Solid);
$color = new Java("java.awt.Color", 165, 42, 42);
$secondSlice->getFormat()->getFill()->getSolidFillColor()->setColor($color);
$secondSlice->getFormat()->getLine()->getFillFormat()->setFillType(FillType::Solid);
$color = new Java("java.awt.Color", 0, 0, 255);
$secondSlice->getFormat()->getLine()->getFillFormat()->getSolidFillColor()->setColor($color);
$secondSlice->getFormat()->getLine()->setWidth(3.0);
$secondSlice->getFormat()->getLine()->setStyle(LineStyle::Single);
$secondSlice->getFormat()->getLine()->setDashStyle(LineDashStyle::LargeDashDot);
$thirdSlice = $series->getDataPoints()->get_Item(2);
$thirdSlice->getFormat()->getFill()->setFillType(FillType::Solid);
$color = new Java("java.awt.Color", 255, 127, 80);
$thirdSlice->getFormat()->getFill()->getSolidFillColor()->setColor($color);
$thirdSlice->getFormat()->getLine()->getFillFormat()->setFillType(FillType::Solid);
$color = new Java("java.awt.Color", 255, 0, 0);
$thirdSlice->getFormat()->getLine()->getFillFormat()->getSolidFillColor()->setColor($color);
$thirdSlice->getFormat()->getLine()->setWidth(2.0);
$thirdSlice->getFormat()->getLine()->setStyle(LineStyle::ThinThin);
$thirdSlice->getFormat()->getLine()->setDashStyle(LineDashStyle::LargeDashDotDot);
$firstLabel = $series->getDataPoints()->get_Item(0)->getLabel();
$firstLabel->getDataLabelFormat()->setShowValue(true);
$secondLabel = $series->getDataPoints()->get_Item(1)->getLabel();
$secondLabel->getDataLabelFormat()->setShowValue(true);
$secondLabel->getDataLabelFormat()->setShowLegendKey(true);
$secondLabel->getDataLabelFormat()->setShowPercentage(true);
$thirdLabel = $series->getDataPoints()->get_Item(2)->getLabel();
$thirdLabel->getDataLabelFormat()->setShowSeriesName(true);
$thirdLabel->getDataLabelFormat()->setShowPercentage(true);
$series->getLabels()->getDefaultDataLabelFormat()->setShowLeaderLines(true);
$chart->getChartData()->getSeriesGroups()->get_Item(0)->setFirstSliceAngle(180);
$presentation->save("PieChart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Het resultaat:
Om de leesbaarheid van labels buiten de taart te verbeteren, zie Format Leader Lines voor een voorbeeld dat labels positioneert en de kleur, breedte, transparantie en streeplijn-stijl van de lijnen aanpast.
Lijndiagrammen maken
Lijndiagrammen (ook bekend als lijngrafieken) zijn het meest geschikt in situaties waarin je veranderingen in waarde over tijd wilt laten zien. Met een lijndiagram kun je een grote hoeveelheid gegevens tegelijk vergelijken, trends in de tijd volgen, anomalieën in reeksen benadrukken, en meer.
Dit voorbeeld gebruikt addChart om een lijndiagram te maken met de standaard series en categorieën, en slaat vervolgens de presentatie op als PPTX.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$lineChart = $slide->getShapes()->addChart(ChartType::Line, 20, 20, 500, 300);
$presentation->save("lineChart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Standaard worden punten in een lijndiagram verbonden door rechte doorlopende lijnen. Als je de punten in plaats daarvan door stippellijnen wilt verbinden, roep je setDashStyle aan met een waarde uit LineDashStyle:
use aspose\slides\ChartType;
use aspose\slides\LineDashStyle;
use aspose\slides\Presentation;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$lineChart = $slide->getShapes()->addChart(ChartType::Line, 20, 20, 500, 300);
for ($i = 0; $i < java_values($lineChart->getChartData()->getSeries()->size()); $i++)
{
$series = $lineChart->getChartData()->getSeries()->get_Item($i);
$series->getFormat()->getLine()->setDashStyle(LineDashStyle::Dash);
}
}
finally
{
$presentation->dispose();
}
Het resultaat:
Boomkaartdiagrammen maken
Boomkaartdiagrammen zijn het meest geschikt voor verkoopgegevens wanneer je de relatieve grootte van datacategorieën wilt laten zien en snel de aandacht wilt vestigen op items die grote bijdragers zijn binnen elke categorie.
Dit voorbeeld maakt een boomkaartdiagram met acht bladeren gegroepeerd in vier stelen en twee takken. De setGroupingItem‑methode kent stelen toe op groeperingsniveau 1 en takken op niveau 2. Waarden bepalen de relatieve rechthoekgroottes, terwijl categorielabels en overlappende bovenliggende labels de hiërarchie identificeren.
use aspose\slides\ChartType;
use aspose\slides\ParentLabelLayoutType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::Treemap, 20, 20, 500, 300);
$chart->getChartData()->getCategories()->clear();
$chart->getChartData()->getSeries()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$workbook->clear(0);
// Tak 1
$categoryCell = $workbook->getCell(0, "C1", "Leaf1");
$leaf = $chart->getChartData()->getCategories()->add($categoryCell);
$leaf->getGroupingLevels()->setGroupingItem(1, "Stem1");
$leaf->getGroupingLevels()->setGroupingItem(2, "Branch1");
$categoryCell = $workbook->getCell(0, "C2", "Leaf2");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "C3", "Leaf3");
$leaf = $chart->getChartData()->getCategories()->add($categoryCell);
$leaf->getGroupingLevels()->setGroupingItem(1, "Stem2");
$categoryCell = $workbook->getCell(0, "C4", "Leaf4");
$chart->getChartData()->getCategories()->add($categoryCell);
// Tak 2
$categoryCell = $workbook->getCell(0, "C5", "Leaf5");
$leaf = $chart->getChartData()->getCategories()->add($categoryCell);
$leaf->getGroupingLevels()->setGroupingItem(1, "Stem3");
$leaf->getGroupingLevels()->setGroupingItem(2, "Branch2");
$categoryCell = $workbook->getCell(0, "C6", "Leaf6");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "C7", "Leaf7");
$leaf = $chart->getChartData()->getCategories()->add($categoryCell);
$leaf->getGroupingLevels()->setGroupingItem(1, "Stem4");
$categoryCell = $workbook->getCell(0, "C8", "Leaf8");
$chart->getChartData()->getCategories()->add($categoryCell);
$series = $chart->getChartData()->getSeries()->add(ChartType::Treemap);
$series->getLabels()->getDefaultDataLabelFormat()->setShowCategoryName(true);
$valueCell = $workbook->getCell(0, "D1", 4);
$series->getDataPoints()->addDataPointForTreemapSeries($valueCell);
$valueCell = $workbook->getCell(0, "D2", 5);
$series->getDataPoints()->addDataPointForTreemapSeries($valueCell);
$valueCell = $workbook->getCell(0, "D3", 3);
$series->getDataPoints()->addDataPointForTreemapSeries($valueCell);
$valueCell = $workbook->getCell(0, "D4", 6);
$series->getDataPoints()->addDataPointForTreemapSeries($valueCell);
$valueCell = $workbook->getCell(0, "D5", 9);
$series->getDataPoints()->addDataPointForTreemapSeries($valueCell);
$valueCell = $workbook->getCell(0, "D6", 9);
$series->getDataPoints()->addDataPointForTreemapSeries($valueCell);
$valueCell = $workbook->getCell(0, "D7", 4);
$series->getDataPoints()->addDataPointForTreemapSeries($valueCell);
$valueCell = $workbook->getCell(0, "D8", 3);
$series->getDataPoints()->addDataPointForTreemapSeries($valueCell);
$series->setParentLabelLayout(ParentLabelLayoutType::Overlapping);
$presentation->save("Treemap.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Het resultaat:
Waterval-diagrammen maken
Een watervaldiagram toont hoe positieve en negatieve veranderingen bijdragen aan een eindwaarde. Bijvoorbeeld, een winst-opdeling kan beginnen met omzet, kosten aftrekken, en andere inkomsten toevoegen. Veranderingskolommen zweven tussen de vorige en de nieuwe lopende waarden, terwijl totaalkolommen van nul tot de opeengehoopte waarde reiken.
| Categorie | Werkbladwaarde | Kolomtype |
|---|---|---|
| Omzet | 1000 | Toename |
| Verkoopkosten | -400 | Afname |
| Brutowinst | 600 | Intermediaire totaal |
| Bedrijfskosten | -200 | Afname |
| Overige inkomsten | 50 | Toename |
| Nettowinst | 450 | Eindtotaal |
Om een punt te markeren als een intermediaire of eindtotaal, roep je de setSetAsTotal‑methode aan met true. Geef het werkelijke opgegroeide bedrag op in de werkbladcel van dat punt: 600 voor brutowinst (1000 - 400) en 450 voor nettowinst (600 - 200 + 50). De methode markeert de kolom als totaal; hij berekent of vult de celwaarde niet automatisch in. Gebruik geen nul als tijdelijke aanduiding of voeg geen andere wijziging toe voor een totaalpunt. Een totaal-kolom toont de opgegroeide waarde zonder deze opnieuw bij de lopende waarde op te tellen.
Dit volledige PHP‑voorbeeld maakt een diagram met het Waterfall‑lid van ChartType, wist de standaardgegevens, en vult de ingebedde werkmap. Werkblad‑index 0 selecteert het eerste werkblad; kolom A bevat categorienamen en kolom B bevat waarden. Elke waardecel wordt toegevoegd met addDataPointForWaterfallSeries. De nul‑gebaseerde puntindices 2 en 5 identificeren respectievelijk de intermediaire en eindtotaal. Door setShowValue met true aan te roepen, worden de bedragen op de kolommen weergegeven. Er is geen invoer‑presentatie of werkmap vereist.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::Waterfall, 20, 20, 680, 200);
$chart->setTitle(true);
$chart->getChartTitle()->addTextFrameForOverriding("Profit breakdown (USD thousands)");
$chart->getChartTitle()->setOverlay(false);
$chart->setLegend(false);
$chart->getChartData()->getSeries()->clear();
$chart->getChartData()->getCategories()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$worksheetIndex = 0;
$workbook->clear($worksheetIndex);
$seriesNameCell = $workbook->getCell($worksheetIndex, 0, 1, "Profit");
$series = $chart->getChartData()->getSeries()->add($seriesNameCell, ChartType::Waterfall);
$categories = [ "Revenue", "Cost of sales", "Gross profit", "Operating expenses", "Other income", "Net profit" ];
$values = [ 1000, -400, 600, -200, 50, 450 ];
for ($i = 0; $i < count($categories); $i++)
{
$categoryCell = $workbook->getCell($worksheetIndex, $i + 1, 0, $categories[$i]);
$chart->getChartData()->getCategories()->add($categoryCell);
$valueCell = $workbook->getCell($worksheetIndex, $i + 1, 1, $values[$i]);
$series->getDataPoints()->addDataPointForWaterfallSeries($valueCell);
}
// De derde en zesde punten stellen totalen voor, geen extra wijzigingen.
$series->getDataPoints()->get_Item(2)->setSetAsTotal(true);
$series->getDataPoints()->get_Item(5)->setSetAsTotal(true);
$series->setShowConnectorLines(true);
$series->getLabels()->getDefaultDataLabelFormat()->setShowValue(true);
$presentation->save("WaterfallChart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Roep de series‑niveau setShowConnectorLines‑methode aan met true om verbindingslijnen tussen opeenvolgende kolommen te tonen en de lopende waarde gemakkelijker te volgen. Om deze lijnen te verbergen, vervang je de methode-aanroep in het voorbeeld door $series->setShowConnectorLines(false); vóór het opslaan. Dit verandert alleen de zichtbaarheid van de lijnen, niet de gegevens of totalen.
De opgeslagen presentatie toont een brutowinst van 600 en een nettowinst van 450, waarbij beide totalen van nul worden getekend:
Aandelendiagrammen maken
Aandelendiagrammen worden gebruikt om financiële gegevens weer te geven, zoals openings-, hoog-, laag- en slotkoersen, waardoor markttrends en volatiliteit geanalyseerd kunnen worden. Ze bieden essentiële inzichten in de aandelenprestaties, en helpen beleggers en analisten weloverwogen beslissingen te nemen.
Dit voorbeeld maakt een open-hoog-laag-slot-diagram met vier series in die volgorde en drie categorieën. De setUpDownBars‑methode schakelt up/down-balken in, en getHiLowLinesFormat regelt de hoog-laag-lijnen die de prijsklassen tonen, terwijl de individuele series-lijnen en kleine horizontale rasterlijnen verborgen zijn.
use aspose\slides\ChartType;
use aspose\slides\FillType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::OpenHighLowClose, 20, 20, 500, 300, false);
$workbook = $chart->getChartData()->getChartDataWorkbook();
$categoryCell = $workbook->getCell(0, 1, 0, "A");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, 2, 0, "B");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, 3, 0, "C");
$chart->getChartData()->getCategories()->add($categoryCell);
$seriesNameCell = $workbook->getCell(0, 0, 1, "Open");
$chart->getChartData()->getSeries()->add($seriesNameCell, ChartType::OpenHighLowClose);
$seriesNameCell = $workbook->getCell(0, 0, 2, "High");
$chart->getChartData()->getSeries()->add($seriesNameCell, ChartType::OpenHighLowClose);
$seriesNameCell = $workbook->getCell(0, 0, 3, "Low");
$chart->getChartData()->getSeries()->add($seriesNameCell, ChartType::OpenHighLowClose);
$seriesNameCell = $workbook->getCell(0, 0, 4, "Close");
$chart->getChartData()->getSeries()->add($seriesNameCell, ChartType::OpenHighLowClose);
$series = $chart->getChartData()->getSeries()->get_Item(0);
$valueCell = $workbook->getCell(0, 1, 1, 72);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$valueCell = $workbook->getCell(0, 2, 1, 25);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$valueCell = $workbook->getCell(0, 3, 1, 38);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$series = $chart->getChartData()->getSeries()->get_Item(1);
$valueCell = $workbook->getCell(0, 1, 2, 172);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$valueCell = $workbook->getCell(0, 2, 2, 57);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$valueCell = $workbook->getCell(0, 3, 2, 57);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$series = $chart->getChartData()->getSeries()->get_Item(2);
$valueCell = $workbook->getCell(0, 1, 3, 12);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$valueCell = $workbook->getCell(0, 2, 3, 12);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$valueCell = $workbook->getCell(0, 3, 3, 13);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$series = $chart->getChartData()->getSeries()->get_Item(3);
$valueCell = $workbook->getCell(0, 1, 4, 25);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$valueCell = $workbook->getCell(0, 2, 4, 38);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$valueCell = $workbook->getCell(0, 3, 4, 50);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$chart->getChartData()->getSeriesGroups()->get_Item(0)->getUpDownBars()->setUpDownBars(true);
$chart->getChartData()->getSeriesGroups()->get_Item(0)->getHiLowLinesFormat()->getLine()->getFillFormat()->setFillType(FillType::Solid);
for ($i = 0; $i < java_values($chart->getChartData()->getSeries()->size()); $i++)
{
$stockSeries = $chart->getChartData()->getSeries()->get_Item($i);
$stockSeries->getFormat()->getLine()->getFillFormat()->setFillType(FillType::NoFill);
}
$chart->getAxes()->getVerticalAxis()->getMinorGridLinesFormat()->getLine()->getFillFormat()->setFillType(FillType::NoFill);
$presentation->save("Stock-chart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Het resultaat:
Box-en-whisker-diagrammen maken
Box-en-whisker-diagrammen worden gebruikt om de verdeling van gegevens weer te geven door belangrijke statistische maten samen te vatten, zoals de mediaan, kwartielen en mogelijke uitschieters. Ze zijn bijzonder nuttig bij verkennende data-analyse en statistische studies om snel de variabiliteit van gegevens te begrijpen en eventuele anomalieën te identificeren.
Dit voorbeeld maakt een box-en-whisker-diagram van zes waarden. De setQuartileMethod‑methode selecteert de exclusieve kwartiel-berekening. Het voorbeeld schakelt bovendien gemiddelde-lijnen, gemiddelde-markers, interne punten en uitschieter-punten in.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\QuartileMethodType;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::BoxAndWhisker, 20, 20, 500, 300);
$chart->getChartData()->getCategories()->clear();
$chart->getChartData()->getSeries()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$workbook->clear(0);
$categoryCell = $workbook->getCell(0, "A1", "Category 1");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A2", "Category 2");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A3", "Category 3");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A4", "Category 4");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A5", "Category 5");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A6", "Category 6");
$chart->getChartData()->getCategories()->add($categoryCell);
$series = $chart->getChartData()->getSeries()->add(ChartType::BoxAndWhisker);
$series->setQuartileMethod(QuartileMethodType::Exclusive);
$series->setShowMeanLine(true);
$series->setShowMeanMarkers(true);
$series->setShowInnerPoints(true);
$series->setShowOutlierPoints(true);
$valueCell = $workbook->getCell(0, "B1", 15);
$series->getDataPoints()->addDataPointForBoxAndWhiskerSeries($valueCell);
$valueCell = $workbook->getCell(0, "B2", 41);
$series->getDataPoints()->addDataPointForBoxAndWhiskerSeries($valueCell);
$valueCell = $workbook->getCell(0, "B3", 16);
$series->getDataPoints()->addDataPointForBoxAndWhiskerSeries($valueCell);
$valueCell = $workbook->getCell(0, "B4", 10);
$series->getDataPoints()->addDataPointForBoxAndWhiskerSeries($valueCell);
$valueCell = $workbook->getCell(0, "B5", 23);
$series->getDataPoints()->addDataPointForBoxAndWhiskerSeries($valueCell);
$valueCell = $workbook->getCell(0, "B6", 16);
$series->getDataPoints()->addDataPointForBoxAndWhiskerSeries($valueCell);
$presentation->save("BoxAndWhisker.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Trechterdiagrammen maken
Trechterdiagrammen worden gebruikt om processen te visualiseren die opeenvolgende fasen omvatten, waarbij het volume van gegevens afneemt naarmate het van de ene stap naar de volgende voortschrijdt. Ze zijn vooral nuttig voor het analyseren van conversieratio’s, het identificeren van knelpunten, en het volgen van de efficiëntie van verkoop- of marketingprocessen.
Dit voorbeeld gebruikt addChart om een trechterdiagram toe te voegen aan de eerste dia van een bestaande presentatie. Het vervangt de standaardgegevens door zes categorieën en waarden variërend van 50 tot 500, en slaat vervolgens de bijgewerkte presentatie op. De invoerpresentatie moet minstens één dia bevatten.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation("test.pptx");
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::Funnel, 50, 50, 500, 400);
$chart->getChartData()->getCategories()->clear();
$chart->getChartData()->getSeries()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$workbook->clear(0);
$categoryCell = $workbook->getCell(0, "A1", "Category 1");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A2", "Category 2");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A3", "Category 3");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A4", "Category 4");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A5", "Category 5");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A6", "Category 6");
$chart->getChartData()->getCategories()->add($categoryCell);
$series = $chart->getChartData()->getSeries()->add(ChartType::Funnel);
$valueCell = $workbook->getCell(0, "B1", 50);
$series->getDataPoints()->addDataPointForFunnelSeries($valueCell);
$valueCell = $workbook->getCell(0, "B2", 100);
$series->getDataPoints()->addDataPointForFunnelSeries($valueCell);
$valueCell = $workbook->getCell(0, "B3", 200);
$series->getDataPoints()->addDataPointForFunnelSeries($valueCell);
$valueCell = $workbook->getCell(0, "B4", 300);
$series->getDataPoints()->addDataPointForFunnelSeries($valueCell);
$valueCell = $workbook->getCell(0, "B5", 400);
$series->getDataPoints()->addDataPointForFunnelSeries($valueCell);
$valueCell = $workbook->getCell(0, "B6", 500);
$series->getDataPoints()->addDataPointForFunnelSeries($valueCell);
$presentation->save("Funnel.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Het resultaat:
Sunburst-diagrammen maken
Sunburst-diagrammen worden gebruikt om hiërarchische gegevens te visualiseren, waarbij niveaus worden weergegeven als concentrische ringen. Ze helpen deel-tot-geheel-relaties te illustreren en zijn ideaal om geneste categorieën en subcategorieën in een duidelijk, compact formaat weer te geven.
Dit voorbeeld maakt een sunburst-diagram met acht bladeren gegroepeerd in vier stelen en twee takken. De setGroupingItem‑methode kent stelen toe op groeperingsniveau 1 en takken op niveau 2. Categorie-labels identificeren de segmenten, en de waarden bepalen hun relatieve grootte.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::Sunburst, 20, 20, 500, 300);
$chart->getChartData()->getCategories()->clear();
$chart->getChartData()->getSeries()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$workbook->clear(0);
// Tak 1
$categoryCell = $workbook->getCell(0, "C1", "Leaf1");
$leaf = $chart->getChartData()->getCategories()->add($categoryCell);
$leaf->getGroupingLevels()->setGroupingItem(1, "Stem1");
$leaf->getGroupingLevels()->setGroupingItem(2, "Branch1");
$categoryCell = $workbook->getCell(0, "C2", "Leaf2");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "C3", "Leaf3");
$leaf = $chart->getChartData()->getCategories()->add($categoryCell);
$leaf->getGroupingLevels()->setGroupingItem(1, "Stem2");
$categoryCell = $workbook->getCell(0, "C4", "Leaf4");
$chart->getChartData()->getCategories()->add($categoryCell);
// Tak 2
$categoryCell = $workbook->getCell(0, "C5", "Leaf5");
$leaf = $chart->getChartData()->getCategories()->add($categoryCell);
$leaf->getGroupingLevels()->setGroupingItem(1, "Stem3");
$leaf->getGroupingLevels()->setGroupingItem(2, "Branch2");
$categoryCell = $workbook->getCell(0, "C6", "Leaf6");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "C7", "Leaf7");
$leaf = $chart->getChartData()->getCategories()->add($categoryCell);
$leaf->getGroupingLevels()->setGroupingItem(1, "Stem4");
$categoryCell = $workbook->getCell(0, "C8", "Leaf8");
$chart->getChartData()->getCategories()->add($categoryCell);
$series = $chart->getChartData()->getSeries()->add(ChartType::Sunburst);
$series->getLabels()->getDefaultDataLabelFormat()->setShowCategoryName(true);
$valueCell = $workbook->getCell(0, "D1", 4);
$series->getDataPoints()->addDataPointForSunburstSeries($valueCell);
$valueCell = $workbook->getCell(0, "D2", 5);
$series->getDataPoints()->addDataPointForSunburstSeries($valueCell);
$valueCell = $workbook->getCell(0, "D3", 3);
$series->getDataPoints()->addDataPointForSunburstSeries($valueCell);
$valueCell = $workbook->getCell(0, "D4", 6);
$series->getDataPoints()->addDataPointForSunburstSeries($valueCell);
$valueCell = $workbook->getCell(0, "D5", 9);
$series->getDataPoints()->addDataPointForSunburstSeries($valueCell);
$valueCell = $workbook->getCell(0, "D6", 9);
$series->getDataPoints()->addDataPointForSunburstSeries($valueCell);
$valueCell = $workbook->getCell(0, "D7", 4);
$series->getDataPoints()->addDataPointForSunburstSeries($valueCell);
$valueCell = $workbook->getCell(0, "D8", 3);
$series->getDataPoints()->addDataPointForSunburstSeries($valueCell);
$presentation->save("Sunburst.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Het resultaat:
Histogram-diagrammen maken
Histogram-diagrammen tonen hoe numerieke waarden verdeeld zijn over intervallen (bakken). Voor maandelijkse rapporten over orderverwerkingstijden gebruik je dezelfde bakbreedte en drempels om de intervallen consistent te houden en de distributies makkelijker te vergelijken.
Roep setAggregationType aan op de horizontale as met een modus uit AxisAggregationType. setBinWidth geldt alleen voor ByBinWidth; setNumberOfBins geldt alleen voor ByNumberOfBins. Gebruik Automatic om het diagram de bakken te laten kiezen.
Gebruik een vaste bakbreedte
Dit voorbeeld groepeert verwerkingstijden in intervallen van 10 minuten, met afzonderlijke bakken voor tijden van of onder 10 minuten en boven 40 minuten. Schakel deze bakken in met setUnderflowBin en setOverflowBin. Wanneer je expliciete drempels opgeeft via setUnderflowBin en setOverflowBin, roep je setAutomaticUnderflowBin en setAutomaticOverflowBin aan met false.
use aspose\slides\AxisAggregationType;
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::Histogram, 20, 20, 680, 200);
$chart->setLegend(false);
$chart->setTitle(false);
$chart->getChartData()->getCategories()->clear();
$chart->getChartData()->getSeries()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$workbook->clear(0);
$series = $chart->getChartData()->getSeries()->add(ChartType::Histogram);
$values = [ 5, 10, 10, 11, 15, 20, 20, 21, 25, 30, 30, 31, 35, 40, 40, 41, 50 ];
for ($i = 0; $i < count($values); $i++)
{
$valueCell = $workbook->getCell(0, $i, 0, $values[$i]);
$series->getDataPoints()->addDataPointForHistogramSeries($valueCell);
}
$axis = $chart->getAxes()->getHorizontalAxis();
$axis->setAggregationType(AxisAggregationType::ByBinWidth);
$axis->setBinWidth(10);
$axis->setUnderflowBin(true);
$axis->setAutomaticUnderflowBin(false);
$axis->setUnderflowBin(10);
$axis->setOverflowBin(true);
$axis->setAutomaticOverflowBin(false);
$axis->setOverflowBin(40);
$presentation->save("Histogram-bin-width.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
De presentatie die in PowerPoint wordt getoond, geeft bak-telling van 3, 4, 4, 4 en 2 weer. De onder-bak bevat 5, 10, 10, dus de drempel is inclusief. De over-bak bevat alleen 41, 50, dus de drempel is exclusief; beide waarden gelijk aan 40 blijven in het voorgaande interval. De binnenste bakken bevatten waarden die groter zijn dan hun ondergrens en kleiner of gelijk aan hun bovengrens.
Specificeer het aantal bakken
Voor een vast detailniveau in plaats van vaste intervallen, vraag je vijf bakken aan voor dezelfde gegevens. Dit voorbeeld laat onder- en over-bakken uitgeschakeld. Het diagram bepaalt de breedte vanuit het gegevensbereik, dus de grenzen kunnen tussen rapporten variëren.
use aspose\slides\AxisAggregationType;
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::Histogram, 20, 20, 680, 200);
$chart->setLegend(false);
$chart->setTitle(false);
$chart->getChartData()->getCategories()->clear();
$chart->getChartData()->getSeries()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$workbook->clear(0);
$series = $chart->getChartData()->getSeries()->add(ChartType::Histogram);
$values = [ 5, 10, 10, 11, 15, 20, 20, 21, 25, 30, 30, 31, 35, 40, 40, 41, 50 ];
for ($i = 0; $i < count($values); $i++)
{
$valueCell = $workbook->getCell(0, $i, 0, $values[$i]);
$series->getDataPoints()->addDataPointForHistogramSeries($valueCell);
}
$axis = $chart->getAxes()->getHorizontalAxis();
$axis->setAggregationType(AxisAggregationType::ByNumberOfBins);
$axis->setNumberOfBins(5);
$presentation->save("Histogram-bin-count.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
De vijf bakken hebben tellingen van 4, 4, 4, 4 en 1. Vergelijk deze distributie met het vaste-breedte-resultaat hierboven: de invoerwaarden zijn identiek, maar de grenzen verschillen.
Radar-diagrammen maken
Radar-diagrammen worden gebruikt om multivariate gegevens weer te geven in een tweedimensionaal formaat, waardoor verschillende variabelen tegelijkertijd gemakkelijk kunnen worden vergeleken. Ze zijn vooral nuttig om patronen, sterktes en zwaktes over meerdere prestatiemetingen of attributen te identificeren.
Dit voorbeeld gebruikt addChart om een radardiagram te maken met de standaard series en categorieën, en slaat vervolgens de presentatie op als PPTX.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$slide->getShapes()->addChart(ChartType::Radar, 20, 20, 500, 300);
$presentation->save("Radar-chart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Het resultaat:
Meerdere-categoriediagrammen maken
Meerdere-categoriediagrammen worden gebruikt om gegevens weer te geven die meer dan één categorische groepering bevatten, waardoor je waarden over meerdere dimensies tegelijk kunt vergelijken. Ze zijn vooral nuttig wanneer je trends en relaties binnen complexe, meerlagige datasets moet analyseren.
Dit voorbeeld maakt een gegroepeerd kolomdiagram met acht categorieën, gerangschikt in vier paren. De setGroupingItem‑methode geeft elk paar een gemeenschappelijk label op groeperingsniveau 1, waardoor een categorische as ontstaat met zowel individuele als groepslabels.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::ClusteredColumn, 20, 20, 500, 300);
$chart->getChartData()->getSeries()->clear();
$chart->getChartData()->getCategories()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$workbook->clear(0);
$worksheetIndex = 0;
$categoryCell = $workbook->getCell(0, "c2", "A");
$category = $chart->getChartData()->getCategories()->add($categoryCell);
$category->getGroupingLevels()->setGroupingItem(1, "Group1");
$categoryCell = $workbook->getCell(0, "c3", "B");
$category = $chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "c4", "C");
$category = $chart->getChartData()->getCategories()->add($categoryCell);
$category->getGroupingLevels()->setGroupingItem(1, "Group2");
$categoryCell = $workbook->getCell(0, "c5", "D");
$category = $chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "c6", "E");
$category = $chart->getChartData()->getCategories()->add($categoryCell);
$category->getGroupingLevels()->setGroupingItem(1, "Group3");
$categoryCell = $workbook->getCell(0, "c7", "F");
$category = $chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "c8", "G");
$category = $chart->getChartData()->getCategories()->add($categoryCell);
$category->getGroupingLevels()->setGroupingItem(1, "Group4");
$categoryCell = $workbook->getCell(0, "c9", "H");
$category = $chart->getChartData()->getCategories()->add($categoryCell);
$seriesNameCell = $workbook->getCell(0, "D1", "Series 1");
$series = $chart->getChartData()->getSeries()->add($seriesNameCell, ChartType::ClusteredColumn);
$valueCell = $workbook->getCell($worksheetIndex, "D2", 10);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, "D3", 20);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, "D4", 30);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, "D5", 40);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, "D6", 50);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, "D7", 60);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, "D8", 70);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, "D9", 80);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$presentation->save("AsposeChart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Het resultaat:
Kaartdiagrammen maken
Kaartdiagrammen worden gebruikt om geografische gegevens te visualiseren door informatie te koppelen aan specifieke locaties zoals landen, provincies of steden. Ze zijn vooral nuttig voor het analyseren van regionale trends, demografische gegevens en ruimtelijke distributies op een duidelijke, visueel aantrekkelijke manier.
Dit voorbeeld gebruikt addChart om een kaartdiagram te maken met de standaard geografische gegevens en slaat het op voor weergave in PowerPoint.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::Map, 20, 20, 500, 300);
$presentation->save("mapChart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Het resultaat:
Note
De afbeelding hierboven toont de opgeslagen presentatie geopend in PowerPoint. Aspose.Slides schrijft het kaartdiagram en de bijbehorende gegevens correct, maar tekent zelf geen kaartdiagrammen: wanneer een dia die er één bevat wordt gerenderd naar een afbeelding of geconverteerd naar PDF of SVG, blijft het diagramgebied leeg. Andere vormen op dezelfde dia blijven onaangetast.Combinatiediagrammen maken

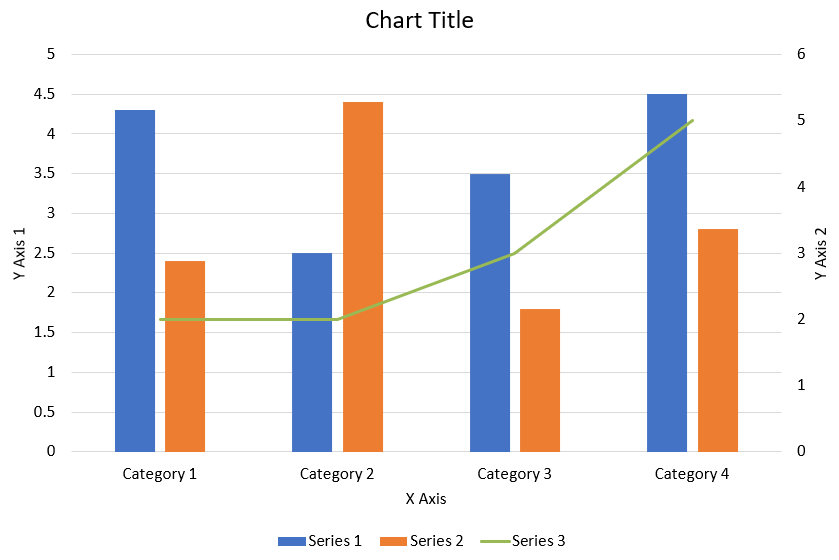

Een combinatiediagram (of combo‑diagram) combineert twee of meer diagramtypen in één grafiek. Dit diagram stelt je in staat om verschillen tussen twee of meer datasets te accentueren, vergelijken of te onderzoeken, waardoor je relaties tussen hen kunt identificeren.
Dit voorbeeld combineert twee gegroepeerde kolomseries met een lijngrafiek over vier categorieën. De kolommen gebruiken de primaire verticale as, terwijl setPlotOnSecondAxis de lijn op een secundaire verticale as rechts plaatst. De hulpfuncties configureren de titel, legenda, aslabels en rasterlijnen.
use aspose\slides\AxisPositionType;
use aspose\slides\ChartType;
use aspose\slides\CrossesType;
use aspose\slides\FillType;
use aspose\slides\LegendPositionType;
use aspose\slides\NullableBool;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
function createComboChart()
{
$presentation = new Presentation();
try
{
$chart = createChartWithFirstSeries($presentation->getSlides()->get_Item(0));
addSecondSeriesToChart($chart);
addThirdSeriesToChart($chart);
setPrimaryAxesFormat($chart);
setSecondaryAxesFormat($chart);
$presentation->save("combo-chart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
}
function createChartWithFirstSeries($slide)
{
$chart = $slide->getShapes()->addChart(ChartType::ClusteredColumn, 50, 50, 600, 400);
$chart->setTitle(true);
$chart->getChartTitle()->addTextFrameForOverriding("Chart Title");
$chart->getChartTitle()->setOverlay(false);
$portionFormat = $chart->getChartTitle()->getTextFrameForOverriding()->getParagraphs()->get_Item(0)->getParagraphFormat()->getDefaultPortionFormat();
$portionFormat->setFontBold(NullableBool::False);
$portionFormat->setFontHeight(18);
$chart->getLegend()->setPosition(LegendPositionType::Bottom);
$chart->getLegend()->getTextFormat()->getPortionFormat()->setFontHeight(12);
$chart->getChartData()->getSeries()->clear();
$chart->getChartData()->getCategories()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$worksheetIndex = 0;
$categoryCell = $workbook->getCell($worksheetIndex, 1, 0, "Category 1");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell($worksheetIndex, 2, 0, "Category 2");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell($worksheetIndex, 3, 0, "Category 3");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell($worksheetIndex, 4, 0, "Category 4");
$chart->getChartData()->getCategories()->add($categoryCell);
$seriesNameCell = $workbook->getCell($worksheetIndex, 0, 1, "Series 1");
$series = $chart->getChartData()->getSeries()->add($seriesNameCell, $chart->getType());
$series->getParentSeriesGroup()->setOverlap(-25);
$series->getParentSeriesGroup()->setGapWidth(220);
$valueCell = $workbook->getCell($worksheetIndex, 1, 1, 4.3);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 2, 1, 2.5);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 3, 1, 3.5);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 4, 1, 4.5);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
return $chart;
}
function addSecondSeriesToChart($chart)
{
$workbook = $chart->getChartData()->getChartDataWorkbook();
$worksheetIndex = 0;
$seriesNameCell = $workbook->getCell($worksheetIndex, 0, 2, "Series 2");
$series = $chart->getChartData()->getSeries()->add($seriesNameCell, ChartType::ClusteredColumn);
$series->getParentSeriesGroup()->setOverlap(-25);
$series->getParentSeriesGroup()->setGapWidth(220);
$valueCell = $workbook->getCell($worksheetIndex, 1, 2, 2.4);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 2, 2, 4.4);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 3, 2, 1.8);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 4, 2, 2.8);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
}
function addThirdSeriesToChart($chart)
{
$workbook = $chart->getChartData()->getChartDataWorkbook();
$worksheetIndex = 0;
$seriesNameCell = $workbook->getCell($worksheetIndex, 0, 3, "Series 3");
$series = $chart->getChartData()->getSeries()->add($seriesNameCell, ChartType::Line);
$valueCell = $workbook->getCell($worksheetIndex, 1, 3, 2.0);
$series->getDataPoints()->addDataPointForLineSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 2, 3, 2.0);
$series->getDataPoints()->addDataPointForLineSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 3, 3, 3.0);
$series->getDataPoints()->addDataPointForLineSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 4, 3, 5.0);
$series->getDataPoints()->addDataPointForLineSeries($valueCell);
$series->setPlotOnSecondAxis(true);
}
function setPrimaryAxesFormat($chart)
{
$horizontalAxis = $chart->getAxes()->getHorizontalAxis();
$horizontalAxis->getTextFormat()->getPortionFormat()->setFontHeight(12);
$horizontalAxis->getFormat()->getLine()->getFillFormat()->setFillType(FillType::NoFill);
setAxisTitle($horizontalAxis, "X Axis");
$verticalAxis = $chart->getAxes()->getVerticalAxis();
$verticalAxis->getTextFormat()->getPortionFormat()->setFontHeight(12);
$verticalAxis->getFormat()->getLine()->getFillFormat()->setFillType(FillType::NoFill);
setAxisTitle($verticalAxis, "Y Axis 1");
$majorGridLinesFormat = $verticalAxis->getMajorGridLinesFormat()->getLine()->getFillFormat();
$majorGridLinesFormat->setFillType(FillType::Solid);
$color = new Java("java.awt.Color", 217, 217, 217);
$majorGridLinesFormat->getSolidFillColor()->setColor($color);
}
function setSecondaryAxesFormat($chart)
{
$secondaryHorizontalAxis = $chart->getAxes()->getSecondaryHorizontalAxis();
$secondaryHorizontalAxis->setPosition(AxisPositionType::Bottom);
$secondaryHorizontalAxis->setCrossType(CrossesType::Maximum);
$secondaryHorizontalAxis->setVisible(false);
$secondaryHorizontalAxis->getMajorGridLinesFormat()->getLine()->getFillFormat()->setFillType(FillType::NoFill);
$secondaryHorizontalAxis->getMinorGridLinesFormat()->getLine()->getFillFormat()->setFillType(FillType::NoFill);
$secondaryVerticalAxis = $chart->getAxes()->getSecondaryVerticalAxis();
$secondaryVerticalAxis->setPosition(AxisPositionType::Right);
$secondaryVerticalAxis->getTextFormat()->getPortionFormat()->setFontHeight(12);
$secondaryVerticalAxis->getFormat()->getLine()->getFillFormat()->setFillType(FillType::NoFill);
$secondaryVerticalAxis->getMajorGridLinesFormat()->getLine()->getFillFormat()->setFillType(FillType::NoFill);
$secondaryVerticalAxis->getMinorGridLinesFormat()->getLine()->getFillFormat()->setFillType(FillType::NoFill);
setAxisTitle($secondaryVerticalAxis, "Y Axis 2");
}
function setAxisTitle($axis, $axisTitle)
{
$axis->setTitle(true);
$axis->getTitle()->setOverlay(false);
$titlePortionFormat = $axis->getTitle()->addTextFrameForOverriding($axisTitle)->getParagraphs()->get_Item(0)->getParagraphFormat()->getDefaultPortionFormat();
$titlePortionFormat->setFontBold(NullableBool::False);
$titlePortionFormat->setFontHeight(12);
}
createComboChart();
Diagrammen bijwerken
Aspose.Slides voor PHP via Java stelt je in staat om PowerPoint-diagrammen bij te werken door de diagramgegevens, opmaak en stijl te wijzigen. Deze functionaliteit vereenvoudigt het proces om presentaties actueel te houden met dynamische inhoud en zorgt ervoor dat diagrammen nauwkeurig de huidige gegevens en visuele standaarden weergeven.
Dit voorbeeld werkt het diagram met de naam “My chart” op de eerste dia van een bestaande presentatie bij. Het vereist twee kolomseries met elk drie gegevenspunten, met categorielabels in kolom A en serienamen in de eerste rij van het eerste werkblad. Het voorbeeld gebruikt getCell om werkbladcellen te wijzigen, werkt seriewaarden bij, voegt een derde serie toe, en wijzigt het diagram naar gegroepeerde cilinders via setType.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$chartName = "My chart";
$chartClass = new JavaClass("com.aspose.slides.IChart");
$presentation = new Presentation("ExistingChart.pptx");
try
{
$slide = $presentation->getSlides()->get_Item(0);
for ($i = 0; $i < java_values($slide->getShapes()->size()); $i++)
{
$shape = $slide->getShapes()->get_Item($i);
if (java_instanceof($shape, $chartClass) && $chartName === java_values($shape->getName()))
{
$chart = $shape;
$worksheetIndex = 0;
$workbook = $chart->getChartData()->getChartDataWorkbook();
$workbook->getCell($worksheetIndex, 1, 0, "Modified Category 1");
$workbook->getCell($worksheetIndex, 2, 0, "Modified Category 2");
$series = $chart->getChartData()->getSeries()->get_Item(0);
$workbook->getCell($worksheetIndex, 0, 1, "New_Series 1");
$series->getDataPoints()->get_Item(0)->getValue()->setData(90);
$series->getDataPoints()->get_Item(1)->getValue()->setData(123);
$series->getDataPoints()->get_Item(2)->getValue()->setData(44);
$series = $chart->getChartData()->getSeries()->get_Item(1);
$workbook->getCell($worksheetIndex, 0, 2, "New_Series 2");
$series->getDataPoints()->get_Item(0)->getValue()->setData(23);
$series->getDataPoints()->get_Item(1)->getValue()->setData(67);
$series->getDataPoints()->get_Item(2)->getValue()->setData(99);
$seriesNameCell = $workbook->getCell($worksheetIndex, 0, 3, "Series 3");
$series = $chart->getChartData()->getSeries()->add($seriesNameCell, $chart->getType());
$valueCell = $workbook->getCell($worksheetIndex, 1, 3, 20);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 2, 3, 50);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 3, 3, 30);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$chart->setType(ChartType::ClusteredCylinder);
}
}
$presentation->save("AsposeChartModified.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Gegevensbereik voor een diagram instellen
Om het bereik dat al door een bestaand diagram wordt gebruikt te inspecteren, zie Retrieve a Chart’s Data Range.
Aspose.Slides voor PHP via Java biedt de flexibiliteit om een specifiek gegevensbereik uit een werkblad als bron voor de diagramgegevens te definiëren. Dit betekent dat je rechtstreeks een deel van je werkblad kunt toewijzen aan het diagram, waardoor je kunt bepalen welke cellen bijdragen aan de series en categorieën van het diagram. Hierdoor kun je je diagrammen eenvoudig bijwerken en synchroniseren met de laatste gegevenswijzigingen in je werkblad, zodat je PowerPoint-presentaties de huidige en nauwkeurige informatie weergeven.
Dit voorbeeld gebruikt setRange om de gegevensbron van het diagram met de naam “My chart” op de eerste dia van een bestaande presentatie in te stellen op Sheet1!A1:B4. Het diagram-werkboek moet dat werkblad bevatten en een gepopuleerd bereik met een seriekop op de eerste rij, categorielabels in kolom A, en drie waarden in kolom B.
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$chartName = "My chart";
$chartClass = new JavaClass("com.aspose.slides.IChart");
$presentation = new Presentation("ExistingChart.pptx");
try
{
$slide = $presentation->getSlides()->get_Item(0);
for ($i = 0; $i < java_values($slide->getShapes()->size()); $i++)
{
$shape = $slide->getShapes()->get_Item($i);
if (java_instanceof($shape, $chartClass) && $chartName === java_values($shape->getName()))
{
$chart = $shape;
$chart->getChartData()->setRange("Sheet1!A1:B4");
}
}
$presentation->save("SetDataRange.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Standaard-markers in diagrammen gebruiken
Wanneer je standaard-markers in diagrammen gebruikt, krijgt elke diagramserie automatisch een verschillend standaard-markersymbool.
Dit voorbeeld gebruikt addChart om een diagram te maken met twee lijngeries en een legenda. De markerinstellingen die via getMarker worden opgehaald, behouden de automatisch toegewezen markersymbolen. De eerste serie bevat een negatieve waarde en een ontbrekende waarde, weergegeven als null, terwijl de tweede een waarde voor elke categorie heeft.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::LineWithMarkers, 10, 10, 400, 400);
$chart->getChartData()->getSeries()->clear();
$chart->getChartData()->getCategories()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$seriesNameCell = $workbook->getCell(0, 0, 1, "Series 1");
$series = $chart->getChartData()->getSeries()->add($seriesNameCell, $chart->getType());
$categoryCell = $workbook->getCell(0, 1, 0, "C1");
$chart->getChartData()->getCategories()->add($categoryCell);
$valueCell = $workbook->getCell(0, 1, 1, 24);
$series->getDataPoints()->addDataPointForLineSeries($valueCell);
$categoryCell = $workbook->getCell(0, 2, 0, "C2");
$chart->getChartData()->getCategories()->add($categoryCell);
$valueCell = $workbook->getCell(0, 2, 1, 23);
$series->getDataPoints()->addDataPointForLineSeries($valueCell);
$categoryCell = $workbook->getCell(0, 3, 0, "C3");
$chart->getChartData()->getCategories()->add($categoryCell);
$valueCell = $workbook->getCell(0, 3, 1, -10);
$series->getDataPoints()->addDataPointForLineSeries($valueCell);
$categoryCell = $workbook->getCell(0, 4, 0, "C4");
$chart->getChartData()->getCategories()->add($categoryCell);
$valueCell = $workbook->getCell(0, 4, 1, null);
$series->getDataPoints()->addDataPointForLineSeries($valueCell);
$seriesNameCell = $workbook->getCell(0, 0, 2, "Series 2");
$secondSeries = $chart->getChartData()->getSeries()->add($seriesNameCell, $chart->getType());
$valueCell = $workbook->getCell(0, 1, 2, 30);
$secondSeries->getDataPoints()->addDataPointForLineSeries($valueCell);
$valueCell = $workbook->getCell(0, 2, 2, 10);
$secondSeries->getDataPoints()->addDataPointForLineSeries($valueCell);
$valueCell = $workbook->getCell(0, 3, 2, 60);
$secondSeries->getDataPoints()->addDataPointForLineSeries($valueCell);
$valueCell = $workbook->getCell(0, 4, 2, 40);
$secondSeries->getDataPoints()->addDataPointForLineSeries($valueCell);
$chart->setLegend(true);
$chart->getLegend()->setOverlay(false);
$presentation->save("DefaultMarkersInChart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
FAQ
Welke diagramtypen worden ondersteund door Aspose.Slides voor PHP via Java?
Aspose.Slides voor PHP via Java ondersteunt een breed scala aan diagramtypen, waaronder staaf, lijn, taart, gebied, spreiding, histogram, radar en nog veel meer. Deze flexibiliteit stelt je in staat om het meest geschikte diagramtype te kiezen voor jouw visualisatiebehoeften.
Hoe voeg ik een nieuw diagram toe aan een dia?
Om een diagram toe te voegen, maak je eerst een instantie van de Presentation‑klasse, haal je de gewenste dia op via zijn index, en roep je vervolgens de methode aan om een diagram toe te voegen, waarbij je het diagramtype en de initiële gegevens specificeert. Dit proces integreert het diagram direct in je presentatie.
Hoe kan ik de gegevens die in een diagram worden weergegeven bijwerken?
Je kunt de gegevens van een diagram bijwerken door toegang te krijgen tot de gegevenswerkmap (ChartDataWorkbook), eventuele standaard series en categorieën te wissen, en vervolgens je aangepaste gegevens toe te voegen. Hiermee kun je het diagram programmatiche vernieuwen zodat het de laatste gegevens weergeeft.
Is het mogelijk om het uiterlijk van het diagram aan te passen?
Ja, Aspose.Slides voor PHP via Java biedt uitgebreide aanpassingsopties. Je kunt kleuren, lettertypen, labels, legenda’s en andere opmaakelementen wijzigen om het diagram aan te passen aan je specifieke ontwerpeisen.
