Создание или обновление диаграмм презентаций PowerPoint в PHP
Обзор
Эта статья предоставляет всестороннее руководство о том, как создавать и настраивать диаграммы с помощью Aspose.Slides for PHP via Java. Вы узнаете, как программно добавить диаграмму на слайд, заполнить её данными и применить различные параметры форматирования, чтобы соответствовать вашим конкретным требованиям к дизайну. В течение статьи подробные примеры кода иллюстрируют каждый шаг, от инициализации презентации и объекта диаграммы до настройки рядов, осей и легенд. Следуя этому руководству, вы получите твёрдое понимание того, как интегрировать динамическую генерацию диаграмм в ваши PHP‑приложения, упрощая процесс создания презентаций, основанных на данных.
Создание диаграммы
Диаграммы помогают людям быстро визуализировать данные и получать инсайты, которые могут быть не сразу очевидны из таблицы или электронной таблицы.
Зачем создавать диаграммы?
- агрегировать, конденсировать или суммировать большие объёмы данных на одном слайде презентации;
- выявлять шаблоны и тенденции в данных;
- определять направление и динамику данных во времени или относительно конкретной единицы измерения;
- обнаруживать выбросы, аномалии, отклонения, ошибки и бессмысленные данные;
- передавать или представлять сложные данные.
В PowerPoint вы можете создавать диаграммы через функцию Вставка, которая предоставляет шаблоны для разработки многих типов диаграмм. С помощью Aspose.Slides можно создавать как обычные диаграммы (на основе популярных типов), так и пользовательские.
Note
Use the ChartType enumeration in the aspose\slides namespace. The values in this enumeration correspond to different chart types.Создание группированных столбчатых диаграмм
Этот пример использует addChart для создания группированной столбчатой диаграммы, сравнивающей два ряда по трём категориям. Ряды используют красные и зелёные заливки, а отдельные подписи демонстрируют названия категорий, названия рядов и значения. Индекс листа 0 относится к первому листу во встроенной рабочей книге диаграммы.
use aspose\slides\ChartType;
use aspose\slides\FillType;
use aspose\slides\NullableBool;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::ClusteredColumn, 20, 20, 500, 300);
$chart->getChartTitle()->addTextFrameForOverriding("Sample Title");
$chart->getChartTitle()->getTextFrameForOverriding()->getTextFrameFormat()->setCenterText(NullableBool::True);
$chart->getChartTitle()->setHeight(20);
$chart->setTitle(true);
$workbook = $chart->getChartData()->getChartDataWorkbook();
$worksheetIndex = 0;
$chart->getChartData()->getSeries()->clear();
$chart->getChartData()->getCategories()->clear();
$seriesNameCell = $workbook->getCell($worksheetIndex, 0, 1, "Series 1");
$chart->getChartData()->getSeries()->add($seriesNameCell, $chart->getType());
$seriesNameCell = $workbook->getCell($worksheetIndex, 0, 2, "Series 2");
$chart->getChartData()->getSeries()->add($seriesNameCell, $chart->getType());
$categoryCell = $workbook->getCell($worksheetIndex, 1, 0, "Category 1");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell($worksheetIndex, 2, 0, "Category 2");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell($worksheetIndex, 3, 0, "Category 3");
$chart->getChartData()->getCategories()->add($categoryCell);
$series = $chart->getChartData()->getSeries()->get_Item(0);
$valueCell = $workbook->getCell($worksheetIndex, 1, 1, 20);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 2, 1, 50);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 3, 1, 30);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$series->getFormat()->getFill()->setFillType(FillType::Solid);
$color = new Java("java.awt.Color", 255, 0, 0);
$series->getFormat()->getFill()->getSolidFillColor()->setColor($color);
$series = $chart->getChartData()->getSeries()->get_Item(1);
$valueCell = $workbook->getCell($worksheetIndex, 1, 2, 30);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 2, 2, 10);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 3, 2, 60);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$series->getFormat()->getFill()->setFillType(FillType::Solid);
$color = new Java("java.awt.Color", 0, 128, 0);
$series->getFormat()->getFill()->getSolidFillColor()->setColor($color);
$label = $series->getDataPoints()->get_Item(0)->getLabel();
$label->getDataLabelFormat()->setShowCategoryName(true);
$label = $series->getDataPoints()->get_Item(1)->getLabel();
$label->getDataLabelFormat()->setShowSeriesName(true);
$label = $series->getDataPoints()->get_Item(2)->getLabel();
$label->getDataLabelFormat()->setShowValue(true);
$label->getDataLabelFormat()->setShowSeriesName(true);
$label->getDataLabelFormat()->setSeparator("/");
$presentation->save("AsposeChart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}

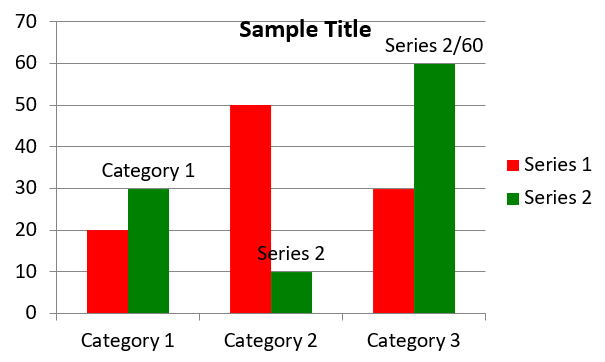

Результат:
Создание точечных (Scatter) диаграмм
Точечные диаграммы (также известные как scatter plots или x‑y графики) часто используются для проверки шаблонов или демонстрации корреляций между двумя переменными.
Используйте точечную диаграмму, когда:
- У вас есть парные численные данные.
- У вас есть две переменные, которые хорошо согласуются друг с другом.
- Вы хотите определить, связаны ли две переменные.
- У вас есть независимая переменная, имеющая несколько значений для зависимой переменной.
В этом примере построены два набора значений x‑y. Первый ряд использует прямые линии со звездочками‑маркерами, второй — сглаженные линии с круговыми маркерами; оба используют размер маркера 10, задаваемый через setSize. Метод setSymbol управляет формой маркера.
use aspose\slides\ChartType;
use aspose\slides\MarkerStyleType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::ScatterWithSmoothLines, 20, 20, 500, 300);
$workbook = $chart->getChartData()->getChartDataWorkbook();
$worksheetIndex = 0;
$chart->getChartData()->getSeries()->clear();
$seriesNameCell = $workbook->getCell($worksheetIndex, 1, 1, "Series 1");
$chart->getChartData()->getSeries()->add($seriesNameCell, $chart->getType());
$seriesNameCell = $workbook->getCell($worksheetIndex, 1, 3, "Series 2");
$chart->getChartData()->getSeries()->add($seriesNameCell, $chart->getType());
$series = $chart->getChartData()->getSeries()->get_Item(0);
$xValueCell = $workbook->getCell($worksheetIndex, 2, 1, 1);
$yValueCell = $workbook->getCell($worksheetIndex, 2, 2, 3);
$series->getDataPoints()->addDataPointForScatterSeries($xValueCell, $yValueCell);
$xValueCell = $workbook->getCell($worksheetIndex, 3, 1, 2);
$yValueCell = $workbook->getCell($worksheetIndex, 3, 2, 10);
$series->getDataPoints()->addDataPointForScatterSeries($xValueCell, $yValueCell);
$series->setType(ChartType::ScatterWithStraightLinesAndMarkers);
$series->getMarker()->setSize(10);
$series->getMarker()->setSymbol(MarkerStyleType::Star);
$series = $chart->getChartData()->getSeries()->get_Item(1);
$xValueCell = $workbook->getCell($worksheetIndex, 2, 3, 5);
$yValueCell = $workbook->getCell($worksheetIndex, 2, 4, 2);
$series->getDataPoints()->addDataPointForScatterSeries($xValueCell, $yValueCell);
$xValueCell = $workbook->getCell($worksheetIndex, 3, 3, 3);
$yValueCell = $workbook->getCell($worksheetIndex, 3, 4, 1);
$series->getDataPoints()->addDataPointForScatterSeries($xValueCell, $yValueCell);
$xValueCell = $workbook->getCell($worksheetIndex, 4, 3, 2);
$yValueCell = $workbook->getCell($worksheetIndex, 4, 4, 2);
$series->getDataPoints()->addDataPointForScatterSeries($xValueCell, $yValueCell);
$xValueCell = $workbook->getCell($worksheetIndex, 5, 3, 5);
$yValueCell = $workbook->getCell($worksheetIndex, 5, 4, 1);
$series->getDataPoints()->addDataPointForScatterSeries($xValueCell, $yValueCell);
$series->getMarker()->setSize(10);
$series->getMarker()->setSymbol(MarkerStyleType::Circle);
$presentation->save("AsposeChart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}

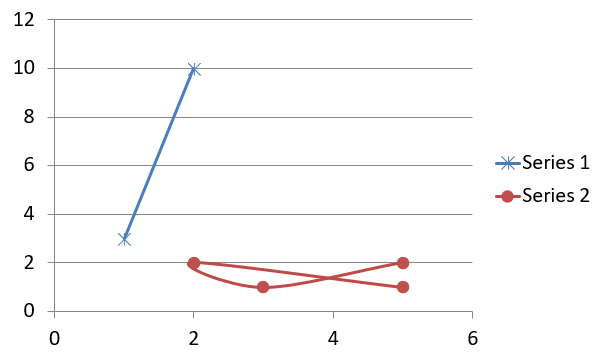

Результат:

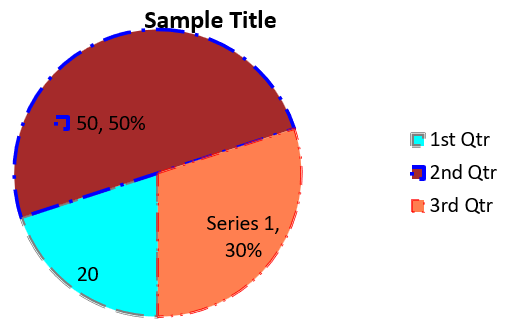

Создание круговых (Pie) диаграмм
Круговые диаграммы лучше всего использовать для отображения соотношения части к целому, особенно когда данные содержат категориальные метки с числовыми значениями. Однако если в ваших данных много частей или меток, стоит рассмотреть использование столбчатой диаграммы.
Этот пример создаёт круговую диаграмму с тремя квартальными значениями. Каждый сегмент имеет пользовательскую заливку и границу, а подписи показывают различные комбинации значений, процентов и информации о ряде. Метод setFirstSliceAngle задаёт начальный угол первого сегмента — 180 градусов.
use aspose\slides\ChartType;
use aspose\slides\FillType;
use aspose\slides\LineDashStyle;
use aspose\slides\LineStyle;
use aspose\slides\NullableBool;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::Pie, 20, 20, 500, 300);
$chart->getChartTitle()->addTextFrameForOverriding("Sample Title");
$chart->getChartTitle()->getTextFrameForOverriding()->getTextFrameFormat()->setCenterText(NullableBool::True);
$chart->getChartTitle()->setHeight(20);
$chart->setTitle(true);
$chart->getChartData()->getSeries()->get_Item(0)->getLabels()->getDefaultDataLabelFormat()->setShowValue(true);
$workbook = $chart->getChartData()->getChartDataWorkbook();
$worksheetIndex = 0;
$chart->getChartData()->getSeries()->clear();
$chart->getChartData()->getCategories()->clear();
$categoryCell = $workbook->getCell(0, 1, 0, "1st Qtr");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, 2, 0, "2nd Qtr");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, 3, 0, "3rd Qtr");
$chart->getChartData()->getCategories()->add($categoryCell);
$seriesNameCell = $workbook->getCell(0, 0, 1, "Series 1");
$series = $chart->getChartData()->getSeries()->add($seriesNameCell, $chart->getType());
$valueCell = $workbook->getCell($worksheetIndex, 1, 1, 20);
$series->getDataPoints()->addDataPointForPieSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 2, 1, 50);
$series->getDataPoints()->addDataPointForPieSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 3, 1, 30);
$series->getDataPoints()->addDataPointForPieSeries($valueCell);
$chart->getChartData()->getSeriesGroups()->get_Item(0)->setColorVaried(true);
$firstSlice = $series->getDataPoints()->get_Item(0);
$firstSlice->getFormat()->getFill()->setFillType(FillType::Solid);
$color = new Java("java.awt.Color", 0, 255, 255);
$firstSlice->getFormat()->getFill()->getSolidFillColor()->setColor($color);
$firstSlice->getFormat()->getLine()->getFillFormat()->setFillType(FillType::Solid);
$color = new Java("java.awt.Color", 128, 128, 128);
$firstSlice->getFormat()->getLine()->getFillFormat()->getSolidFillColor()->setColor($color);
$firstSlice->getFormat()->getLine()->setWidth(3.0);
$firstSlice->getFormat()->getLine()->setStyle(LineStyle::ThinThick);
$firstSlice->getFormat()->getLine()->setDashStyle(LineDashStyle::LargeDash);
$secondSlice = $series->getDataPoints()->get_Item(1);
$secondSlice->getFormat()->getFill()->setFillType(FillType::Solid);
$color = new Java("java.awt.Color", 165, 42, 42);
$secondSlice->getFormat()->getFill()->getSolidFillColor()->setColor($color);
$secondSlice->getFormat()->getLine()->getFillFormat()->setFillType(FillType::Solid);
$color = new Java("java.awt.Color", 0, 0, 255);
$secondSlice->getFormat()->getLine()->getFillFormat()->getSolidFillColor()->setColor($color);
$secondSlice->getFormat()->getLine()->setWidth(3.0);
$secondSlice->getFormat()->getLine()->setStyle(LineStyle::Single);
$secondSlice->getFormat()->getLine()->setDashStyle(LineDashStyle::LargeDashDot);
$thirdSlice = $series->getDataPoints()->get_Item(2);
$thirdSlice->getFormat()->getFill()->setFillType(FillType::Solid);
$color = new Java("java.awt.Color", 255, 127, 80);
$thirdSlice->getFormat()->getFill()->getSolidFillColor()->setColor($color);
$thirdSlice->getFormat()->getLine()->getFillFormat()->setFillType(FillType::Solid);
$color = new Java("java.awt.Color", 255, 0, 0);
$thirdSlice->getFormat()->getLine()->getFillFormat()->getSolidFillColor()->setColor($color);
$thirdSlice->getFormat()->getLine()->setWidth(2.0);
$thirdSlice->getFormat()->getLine()->setStyle(LineStyle::ThinThin);
$thirdSlice->getFormat()->getLine()->setDashStyle(LineDashStyle::LargeDashDotDot);
$firstLabel = $series->getDataPoints()->get_Item(0)->getLabel();
$firstLabel->getDataLabelFormat()->setShowValue(true);
$secondLabel = $series->getDataPoints()->get_Item(1)->getLabel();
$secondLabel->getDataLabelFormat()->setShowValue(true);
$secondLabel->getDataLabelFormat()->setShowLegendKey(true);
$secondLabel->getDataLabelFormat()->setShowPercentage(true);
$thirdLabel = $series->getDataPoints()->get_Item(2)->getLabel();
$thirdLabel->getDataLabelFormat()->setShowSeriesName(true);
$thirdLabel->getDataLabelFormat()->setShowPercentage(true);
$series->getLabels()->getDefaultDataLabelFormat()->setShowLeaderLines(true);
$chart->getChartData()->getSeriesGroups()->get_Item(0)->setFirstSliceAngle(180);
$presentation->save("PieChart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Результат:
Создание линейных диаграмм
Линейные диаграммы (также известные как line graphs) лучше всего использовать, когда необходимо показать изменение значения во времени. С помощью линейной диаграммы вы можете сравнивать большие объёмы данных одновременно, отслеживать изменения и тенденции, выделять аномалии в рядах и многое другое.
Этот пример использует addChart для создания линейной диаграммы с начальными рядами и категориями, затем сохраняет презентацию в формате PPTX.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$lineChart = $slide->getShapes()->addChart(ChartType::Line, 20, 20, 500, 300);
$presentation->save("lineChart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}

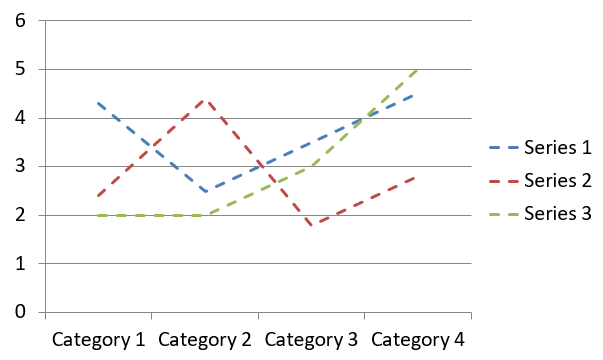

По умолчанию точки линейной диаграммы соединяются прямыми непрерывными линиями. Если нужно соединять их пунктиром, вызовите setDashStyle с аргументом из LineDashStyle:
use aspose\slides\ChartType;
use aspose\slides\LineDashStyle;
use aspose\slides\Presentation;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$lineChart = $slide->getShapes()->addChart(ChartType::Line, 20, 20, 500, 300);
for ($i = 0; $i < java_values($lineChart->getChartData()->getSeries()->size()); $i++)
{
$series = $lineChart->getChartData()->getSeries()->get_Item($i);
$series->getFormat()->getLine()->setDashStyle(LineDashStyle::Dash);
}
}
finally
{
$presentation->dispose();
}
Результат:
Создание диаграмм Tree Map
Диаграммы Tree Map лучше всего подходят для данных продаж, когда необходимо показать относительный размер категорий и быстро обратить внимание на элементы, вносящие основной вклад в каждую категорию.
Этот пример создаёт Tree Map с восемью листами, сгруппированными в четыре ствола и две ветви. Метод setGroupingItem назначает стволы уровню группировки 1 и ветви уровню 2. Значения определяют относительные размеры прямоугольников, а метки категорий и перекрывающие метки родителей отображают иерархию.
use aspose\slides\ChartType;
use aspose\slides\ParentLabelLayoutType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::Treemap, 20, 20, 500, 300);
$chart->getChartData()->getCategories()->clear();
$chart->getChartData()->getSeries()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$workbook->clear(0);
// Ветка 1
$categoryCell = $workbook->getCell(0, "C1", "Leaf1");
$leaf = $chart->getChartData()->getCategories()->add($categoryCell);
$leaf->getGroupingLevels()->setGroupingItem(1, "Stem1");
$leaf->getGroupingLevels()->setGroupingItem(2, "Branch1");
$categoryCell = $workbook->getCell(0, "C2", "Leaf2");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "C3", "Leaf3");
$leaf = $chart->getChartData()->getCategories()->add($categoryCell);
$leaf->getGroupingLevels()->setGroupingItem(1, "Stem2");
$categoryCell = $workbook->getCell(0, "C4", "Leaf4");
$chart->getChartData()->getCategories()->add($categoryCell);
// Ветка 2
$categoryCell = $workbook->getCell(0, "C5", "Leaf5");
$leaf = $chart->getChartData()->getCategories()->add($categoryCell);
$leaf->getGroupingLevels()->setGroupingItem(1, "Stem3");
$leaf->getGroupingLevels()->setGroupingItem(2, "Branch2");
$categoryCell = $workbook->getCell(0, "C6", "Leaf6");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "C7", "Leaf7");
$leaf = $chart->getChartData()->getCategories()->add($categoryCell);
$leaf->getGroupingLevels()->setGroupingItem(1, "Stem4");
$categoryCell = $workbook->getCell(0, "C8", "Leaf8");
$chart->getChartData()->getCategories()->add($categoryCell);
$series = $chart->getChartData()->getSeries()->add(ChartType::Treemap);
$series->getLabels()->getDefaultDataLabelFormat()->setShowCategoryName(true);
$valueCell = $workbook->getCell(0, "D1", 4);
$series->getDataPoints()->addDataPointForTreemapSeries($valueCell);
$valueCell = $workbook->getCell(0, "D2", 5);
$series->getDataPoints()->addDataPointForTreemapSeries($valueCell);
$valueCell = $workbook->getCell(0, "D3", 3);
$series->getDataPoints()->addDataPointForTreemapSeries($valueCell);
$valueCell = $workbook->getCell(0, "D4", 6);
$series->getDataPoints()->addDataPointForTreemapSeries($valueCell);
$valueCell = $workbook->getCell(0, "D5", 9);
$series->getDataPoints()->addDataPointForTreemapSeries($valueCell);
$valueCell = $workbook->getCell(0, "D6", 9);
$series->getDataPoints()->addDataPointForTreemapSeries($valueCell);
$valueCell = $workbook->getCell(0, "D7", 4);
$series->getDataPoints()->addDataPointForTreemapSeries($valueCell);
$valueCell = $workbook->getCell(0, "D8", 3);
$series->getDataPoints()->addDataPointForTreemapSeries($valueCell);
$series->setParentLabelLayout(ParentLabelLayoutType::Overlapping);
$presentation->save("Treemap.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}

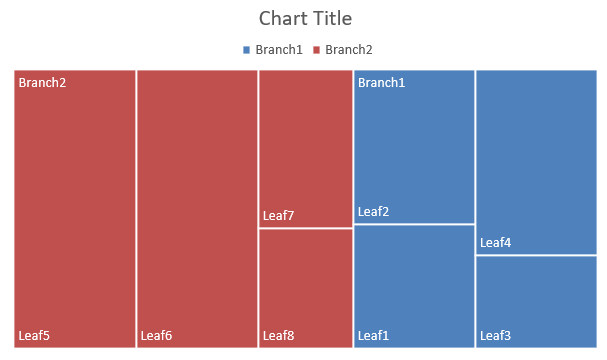

Результат:
Создание каскадных диаграмм
Каскадная диаграмма показывает, как положительные и отрицательные изменения влияют на конечное значение. Например, разбивка прибыли может начинаться с выручки, затем вычитаться затраты и добавляться другой доход. Столбцы‑изменения плавают между предыдущим и новым текущим значением, а итоговые столбцы идут от нуля до накопленного значения.
Следующий пример использует суммы в тысячах долларов США:
| Категория | Значение листа | Тип столбца |
|---|---|---|
| Выручка | 1000 | Увеличение |
| Себестоимость продаж | -400 | Снижение |
| Валовая прибыль | 600 | Промежуточный итог |
| Операционные расходы | -200 | Снижение |
| Прочий доход | 50 | Увеличение |
| Чистая прибыль | 450 | Итоговый |
Чтобы пометить точку как промежуточный или итоговый результат, вызовите её метод setSetAsTotal со значением true. Укажите фактическую накопленную сумму в ячейке рабочего листа этой точки: 600 для валовой прибыли (1000 - 400) и 450 для чистой прибыли (600 - 200 + 50). Метод помечает столбец как итоговый; он не рассчитывает и не заполняет значение ячейки. Не используйте ноль как заполнитель и не задавайте другое изменение для итоговой точки. Итоговый столбец отображает накопленное значение без повторного добавления к текущему.
Полный пример PHP создаёт диаграмму, используя член Waterfall перечисления ChartType, очищает данные по умолчанию и заполняет встроенную рабочую книгу. Индекс листа 0 выбирает первый лист; столбец A содержит названия категорий, столбец B — значения. Каждая ячейка со значением добавляется через addDataPointForWaterfallSeries. Нулевые индексы точек 2 и 5 определяют промежуточный и итоговый результаты. Вызов setShowValue с true отображает суммы на столбцах. Входная презентация и рабочая книга не требуются.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::Waterfall, 20, 20, 680, 200);
$chart->setTitle(true);
$chart->getChartTitle()->addTextFrameForOverriding("Profit breakdown (USD thousands)");
$chart->getChartTitle()->setOverlay(false);
$chart->setLegend(false);
$chart->getChartData()->getSeries()->clear();
$chart->getChartData()->getCategories()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$worksheetIndex = 0;
$workbook->clear($worksheetIndex);
$seriesNameCell = $workbook->getCell($worksheetIndex, 0, 1, "Profit");
$series = $chart->getChartData()->getSeries()->add($seriesNameCell, ChartType::Waterfall);
$categories = [ "Revenue", "Cost of sales", "Gross profit", "Operating expenses", "Other income", "Net profit" ];
$values = [ 1000, -400, 600, -200, 50, 450 ];
for ($i = 0; $i < count($categories); $i++)
{
$categoryCell = $workbook->getCell($worksheetIndex, $i + 1, 0, $categories[$i]);
$chart->getChartData()->getCategories()->add($categoryCell);
$valueCell = $workbook->getCell($worksheetIndex, $i + 1, 1, $values[$i]);
$series->getDataPoints()->addDataPointForWaterfallSeries($valueCell);
}
// Третий и шестой пункты представляют итоги, а не дополнительные изменения.
$series->getDataPoints()->get_Item(2)->setSetAsTotal(true);
$series->getDataPoints()->get_Item(5)->setSetAsTotal(true);
$series->setShowConnectorLines(true);
$series->getLabels()->getDefaultDataLabelFormat()->setShowValue(true);
$presentation->save("WaterfallChart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Вызов метода уровня ряда setShowConnectorLines со значением true отображает линии, соединяющие последовательные столбцы, облегчая отслеживание текущего значения. Чтобы скрыть эти линии, замените вызов в примере на $series->setShowConnectorLines(false); перед сохранением. Это изменит только видимость линий, а не данные или итоги.

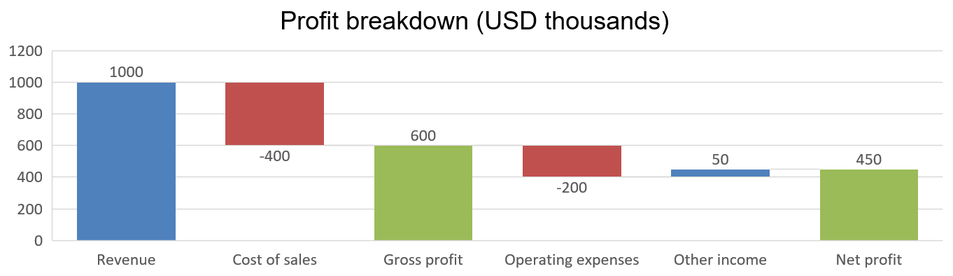

Сохранённая презентация показывает валовую прибыль 600 и чистую прибыль 450, оба итога построены от нуля:
Создание биржевых диаграмм
Биржевые диаграммы используют данные о цене открытия, максимуме, минимуме и закрытии, помогая анализировать рыночные тренды и волатильность. Они предоставляют важные сведения о динамике акций, помогая инвесторам и аналитикам принимать обоснованные решения.
Этот пример создаёт диаграмму OHLC с четырьмя рядами в указанном порядке и тремя категориями. Метод setUpDownBars включает бары вверх/вниз, а getHiLowLinesFormat управляет линиями high‑low, отображающими диапазон цен; линии отдельных рядов и мелкие горизонтальные сетки скрыты.
use aspose\slides\ChartType;
use aspose\slides\FillType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::OpenHighLowClose, 20, 20, 500, 300, false);
$workbook = $chart->getChartData()->getChartDataWorkbook();
$categoryCell = $workbook->getCell(0, 1, 0, "A");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, 2, 0, "B");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, 3, 0, "C");
$chart->getChartData()->getCategories()->add($categoryCell);
$seriesNameCell = $workbook->getCell(0, 0, 1, "Open");
$chart->getChartData()->getSeries()->add($seriesNameCell, ChartType::OpenHighLowClose);
$seriesNameCell = $workbook->getCell(0, 0, 2, "High");
$chart->getChartData()->getSeries()->add($seriesNameCell, ChartType::OpenHighLowClose);
$seriesNameCell = $workbook->getCell(0, 0, 3, "Low");
$chart->getChartData()->getSeries()->add($seriesNameCell, ChartType::OpenHighLowClose);
$seriesNameCell = $workbook->getCell(0, 0, 4, "Close");
$chart->getChartData()->getSeries()->add($seriesNameCell, ChartType::OpenHighLowClose);
$series = $chart->getChartData()->getSeries()->get_Item(0);
$valueCell = $workbook->getCell(0, 1, 1, 72);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$valueCell = $workbook->getCell(0, 2, 1, 25);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$valueCell = $workbook->getCell(0, 3, 1, 38);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$series = $chart->getChartData()->getSeries()->get_Item(1);
$valueCell = $workbook->getCell(0, 1, 2, 172);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$valueCell = $workbook->getCell(0, 2, 2, 57);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$valueCell = $workbook->getCell(0, 3, 2, 57);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$series = $chart->getChartData()->getSeries()->get_Item(2);
$valueCell = $workbook->getCell(0, 1, 3, 12);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$valueCell = $workbook->getCell(0, 2, 3, 12);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$valueCell = $workbook->getCell(0, 3, 3, 13);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$series = $chart->getChartData()->getSeries()->get_Item(3);
$valueCell = $workbook->getCell(0, 1, 4, 25);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$valueCell = $workbook->getCell(0, 2, 4, 38);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$valueCell = $workbook->getCell(0, 3, 4, 50);
$series->getDataPoints()->addDataPointForStockSeries($valueCell);
$chart->getChartData()->getSeriesGroups()->get_Item(0)->getUpDownBars()->setUpDownBars(true);
$chart->getChartData()->getSeriesGroups()->get_Item(0)->getHiLowLinesFormat()->getLine()->getFillFormat()->setFillType(FillType::Solid);
for ($i = 0; $i < java_values($chart->getChartData()->getSeries()->size()); $i++)
{
$stockSeries = $chart->getChartData()->getSeries()->get_Item($i);
$stockSeries->getFormat()->getLine()->getFillFormat()->setFillType(FillType::NoFill);
}
$chart->getAxes()->getVerticalAxis()->getMinorGridLinesFormat()->getLine()->getFillFormat()->setFillType(FillType::NoFill);
$presentation->save("Stock-chart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}

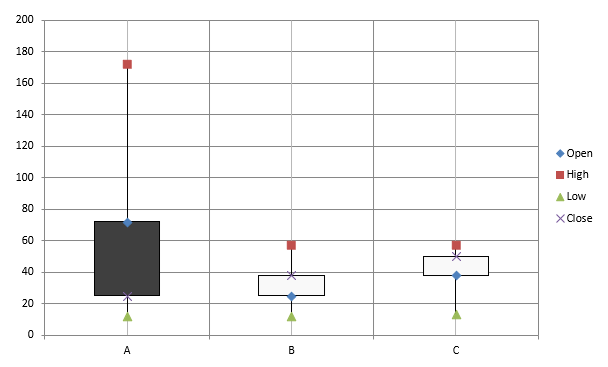

Результат:
Создание диаграмм «ящик с усами»
Диаграммы «ящик с усами» отображают распределение данных, суммируя ключевые статистические показатели, такие как медиана, квартали и потенциальные выбросы. Они особенно полезны в исследовательском анализе и статистических исследованиях для быстрого понимания изменчивости данных и выявления аномалий.
Этот пример создаёт диаграмму «ящик с усами» из шести значений. Метод setQuartileMethod выбирает исключительный способ расчёта квартилей. Пример также включает линии среднего, маркеры среднего, внутренние точки и точки‑выбросы.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\QuartileMethodType;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::BoxAndWhisker, 20, 20, 500, 300);
$chart->getChartData()->getCategories()->clear();
$chart->getChartData()->getSeries()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$workbook->clear(0);
$categoryCell = $workbook->getCell(0, "A1", "Category 1");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A2", "Category 2");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A3", "Category 3");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A4", "Category 4");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A5", "Category 5");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A6", "Category 6");
$chart->getChartData()->getCategories()->add($categoryCell);
$series = $chart->getChartData()->getSeries()->add(ChartType::BoxAndWhisker);
$series->setQuartileMethod(QuartileMethodType::Exclusive);
$series->setShowMeanLine(true);
$series->setShowMeanMarkers(true);
$series->setShowInnerPoints(true);
$series->setShowOutlierPoints(true);
$valueCell = $workbook->getCell(0, "B1", 15);
$series->getDataPoints()->addDataPointForBoxAndWhiskerSeries($valueCell);
$valueCell = $workbook->getCell(0, "B2", 41);
$series->getDataPoints()->addDataPointForBoxAndWhiskerSeries($valueCell);
$valueCell = $workbook->getCell(0, "B3", 16);
$series->getDataPoints()->addDataPointForBoxAndWhiskerSeries($valueCell);
$valueCell = $workbook->getCell(0, "B4", 10);
$series->getDataPoints()->addDataPointForBoxAndWhiskerSeries($valueCell);
$valueCell = $workbook->getCell(0, "B5", 23);
$series->getDataPoints()->addDataPointForBoxAndWhiskerSeries($valueCell);
$valueCell = $workbook->getCell(0, "B6", 16);
$series->getDataPoints()->addDataPointForBoxAndWhiskerSeries($valueCell);
$presentation->save("BoxAndWhisker.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Создание воронкообразных диаграмм
Воронкообразные диаграммы визуализируют процессы, состоящие из последовательных этапов, где объём данных уменьшается с каждым шагом. Они особенно полезны для анализа коэффициентов конверсии, выявления узких мест и отслеживания эффективности процессов продаж или маркетинга.
Этот пример использует addChart для добавления воронкообразной диаграммы на первый слайд существующей презентации. Он заменяет данные по умолчанию на шесть категорий со значениями от 50 до 500, затем сохраняет обновлённую презентацию. Входная презентация должна содержать как минимум один слайд.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation("test.pptx");
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::Funnel, 50, 50, 500, 400);
$chart->getChartData()->getCategories()->clear();
$chart->getChartData()->getSeries()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$workbook->clear(0);
$categoryCell = $workbook->getCell(0, "A1", "Category 1");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A2", "Category 2");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A3", "Category 3");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A4", "Category 4");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A5", "Category 5");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "A6", "Category 6");
$chart->getChartData()->getCategories()->add($categoryCell);
$series = $chart->getChartData()->getSeries()->add(ChartType::Funnel);
$valueCell = $workbook->getCell(0, "B1", 50);
$series->getDataPoints()->addDataPointForFunnelSeries($valueCell);
$valueCell = $workbook->getCell(0, "B2", 100);
$series->getDataPoints()->addDataPointForFunnelSeries($valueCell);
$valueCell = $workbook->getCell(0, "B3", 200);
$series->getDataPoints()->addDataPointForFunnelSeries($valueCell);
$valueCell = $workbook->getCell(0, "B4", 300);
$series->getDataPoints()->addDataPointForFunnelSeries($valueCell);
$valueCell = $workbook->getCell(0, "B5", 400);
$series->getDataPoints()->addDataPointForFunnelSeries($valueCell);
$valueCell = $workbook->getCell(0, "B6", 500);
$series->getDataPoints()->addDataPointForFunnelSeries($valueCell);
$presentation->save("Funnel.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}

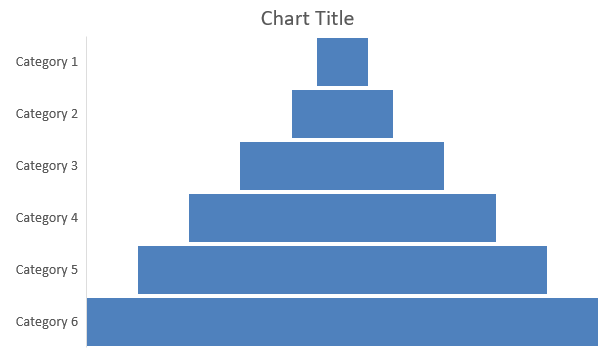

Результат:
Создание Sunburst диаграмм
Sunburst диаграммы визуализируют иерархические данные, отображая уровни в виде концентрических колец. Они помогают иллюстрировать отношения «часть‑к‑целому» и идеальны для представления вложенных категорий и подкатегорий в компактном виде.
Этот пример создаёт Sunburst диаграмму с восемью листами, сгруппированными в четыре ствола и две ветви. Метод setGroupingItem назначает стволы уровню 1 и ветви уровню 2. Метки категорий определяют сегменты, а значения задают их относительные размеры.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::Sunburst, 20, 20, 500, 300);
$chart->getChartData()->getCategories()->clear();
$chart->getChartData()->getSeries()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$workbook->clear(0);
// Ветка 1
$categoryCell = $workbook->getCell(0, "C1", "Leaf1");
$leaf = $chart->getChartData()->getCategories()->add($categoryCell);
$leaf->getGroupingLevels()->setGroupingItem(1, "Stem1");
$leaf->getGroupingLevels()->setGroupingItem(2, "Branch1");
$categoryCell = $workbook->getCell(0, "C2", "Leaf2");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "C3", "Leaf3");
$leaf = $chart->getChartData()->getCategories()->add($categoryCell);
$leaf->getGroupingLevels()->setGroupingItem(1, "Stem2");
$categoryCell = $workbook->getCell(0, "C4", "Leaf4");
$chart->getChartData()->getCategories()->add($categoryCell);
// Ветка 2
$categoryCell = $workbook->getCell(0, "C5", "Leaf5");
$leaf = $chart->getChartData()->getCategories()->add($categoryCell);
$leaf->getGroupingLevels()->setGroupingItem(1, "Stem3");
$leaf->getGroupingLevels()->setGroupingItem(2, "Branch2");
$categoryCell = $workbook->getCell(0, "C6", "Leaf6");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "C7", "Leaf7");
$leaf = $chart->getChartData()->getCategories()->add($categoryCell);
$leaf->getGroupingLevels()->setGroupingItem(1, "Stem4");
$categoryCell = $workbook->getCell(0, "C8", "Leaf8");
$chart->getChartData()->getCategories()->add($categoryCell);
$series = $chart->getChartData()->getSeries()->add(ChartType::Sunburst);
$series->getLabels()->getDefaultDataLabelFormat()->setShowCategoryName(true);
$valueCell = $workbook->getCell(0, "D1", 4);
$series->getDataPoints()->addDataPointForSunburstSeries($valueCell);
$valueCell = $workbook->getCell(0, "D2", 5);
$series->getDataPoints()->addDataPointForSunburstSeries($valueCell);
$valueCell = $workbook->getCell(0, "D3", 3);
$series->getDataPoints()->addDataPointForSunburstSeries($valueCell);
$valueCell = $workbook->getCell(0, "D4", 6);
$series->getDataPoints()->addDataPointForSunburstSeries($valueCell);
$valueCell = $workbook->getCell(0, "D5", 9);
$series->getDataPoints()->addDataPointForSunburstSeries($valueCell);
$valueCell = $workbook->getCell(0, "D6", 9);
$series->getDataPoints()->addDataPointForSunburstSeries($valueCell);
$valueCell = $workbook->getCell(0, "D7", 4);
$series->getDataPoints()->addDataPointForSunburstSeries($valueCell);
$valueCell = $workbook->getCell(0, "D8", 3);
$series->getDataPoints()->addDataPointForSunburstSeries($valueCell);
$presentation->save("Sunburst.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}

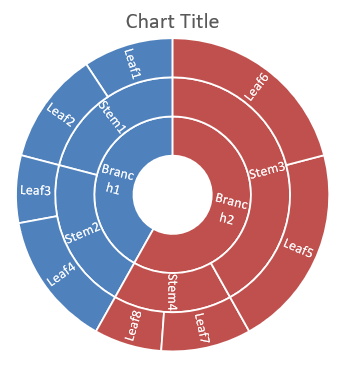

Результат:
Создание гистограмм
Гистограммы показывают, как числовые значения распределяются по интервалам (корзинам). Для ежемесячных отчётов о времени обработки заказов используйте одинаковую ширину корзины и пороги, чтобы интервалы оставались согласованными и сравнение распределений было проще.
Вызовите setAggregationType на горизонтальной оси с режимом из AxisAggregationType. setBinWidth применяется только к ByBinWidth; setNumberOfBins — только к ByNumberOfBins. Используйте Automatic, чтобы позволить диаграмме самостоятельно определить корзины.
Использовать фиксированную ширину корзины
Этот пример группирует времена обработки в 10‑минутные интервалы, с отдельными корзинами для времени ≤ 10 минут и > 40 минут. Включите эти корзины через setUnderflowBin и setOverflowBin. При указании явных порогов через setUnderflowBin и setOverflowBin вызовите setAutomaticUnderflowBin и setAutomaticOverflowBin со значением false.
use aspose\slides\AxisAggregationType;
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::Histogram, 20, 20, 680, 200);
$chart->setLegend(false);
$chart->setTitle(false);
$chart->getChartData()->getCategories()->clear();
$chart->getChartData()->getSeries()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$workbook->clear(0);
$series = $chart->getChartData()->getSeries()->add(ChartType::Histogram);
$values = [ 5, 10, 10, 11, 15, 20, 20, 21, 25, 30, 30, 31, 35, 40, 40, 41, 50 ];
for ($i = 0; $i < count($values); $i++)
{
$valueCell = $workbook->getCell(0, $i, 0, $values[$i]);
$series->getDataPoints()->addDataPointForHistogramSeries($valueCell);
}
$axis = $chart->getAxes()->getHorizontalAxis();
$axis->setAggregationType(AxisAggregationType::ByBinWidth);
$axis->setBinWidth(10);
$axis->setUnderflowBin(true);
$axis->setAutomaticUnderflowBin(false);
$axis->setUnderflowBin(10);
$axis->setOverflowBin(true);
$axis->setAutomaticOverflowBin(false);
$axis->setOverflowBin(40);
$presentation->save("Histogram-bin-width.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}

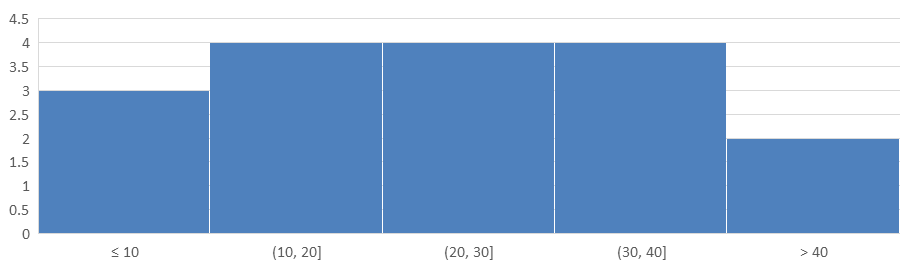

В PowerPoint отображаются количества в корзинах 3, 4, 4, 4 и 2. Нижняя корзина включает 5, 10, 10, её порог включительный. Верхняя корзина содержит лишь 41, 50, её порог исключительный; оба значения, равные 40, остаются в предыдущем интервале. Внутренние корзины включают значения, большие их нижней границы и меньшие или равные верхней границе.
Указать количество корзин
Для фиксированного уровня детализации вместо фиксированных интервалов запросите пять корзин для тех же данных. В этом примере нижняя и верхняя корзины отключены. Диаграмма определяет ширину исходя из диапазона данных, поэтому границы могут изменяться между отчётами.
use aspose\slides\AxisAggregationType;
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::Histogram, 20, 20, 680, 200);
$chart->setLegend(false);
$chart->setTitle(false);
$chart->getChartData()->getCategories()->clear();
$chart->getChartData()->getSeries()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$workbook->clear(0);
$series = $chart->getChartData()->getSeries()->add(ChartType::Histogram);
$values = [ 5, 10, 10, 11, 15, 20, 20, 21, 25, 30, 30, 31, 35, 40, 40, 41, 50 ];
for ($i = 0; $i < count($values); $i++)
{
$valueCell = $workbook->getCell(0, $i, 0, $values[$i]);
$series->getDataPoints()->addDataPointForHistogramSeries($valueCell);
}
$axis = $chart->getAxes()->getHorizontalAxis();
$axis->setAggregationType(AxisAggregationType::ByNumberOfBins);
$axis->setNumberOfBins(5);
$presentation->save("Histogram-bin-count.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}

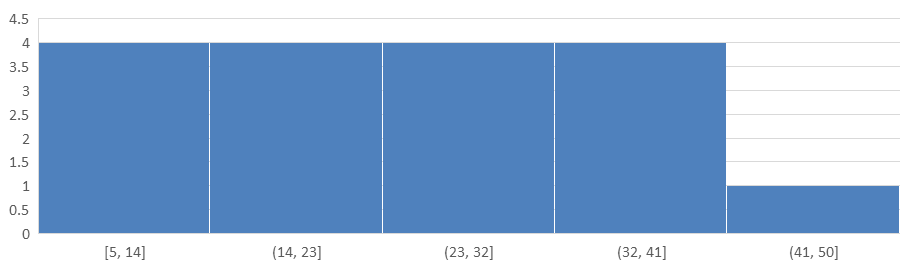

Пять корзин имеют количества 4, 4, 4, 4 и 1. Сравните это распределение с результатом фиксированной ширины выше: входные значения одинаковы, но границы различаются.
Создание радиальных диаграмм
Радиальные диаграммы отображают многовариантные данные в двумерном формате, позволяя легко сравнивать несколько переменных одновременно. Они особенно полезны для выявления шаблонов, сильных и слабых сторон по множеству метрик производительности или атрибутов.
Этот пример использует addChart для создания радиальной диаграммы с начальными рядами и категориями, затем сохраняет презентацию в формате PPTX.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$slide->getShapes()->addChart(ChartType::Radar, 20, 20, 500, 300);
$presentation->save("Radar-chart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}

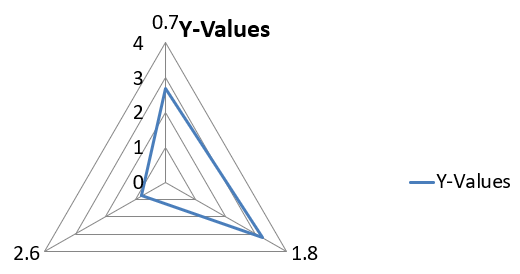

Результат:
Создание многокатегориальных диаграмм
Многокатегориальные диаграммы позволяют отображать данные, включающие более одной группировки категорий, давая возможность сравнивать значения по нескольким измерениям одновременно. Они особенно полезны при анализе тенденций и взаимосвязей в сложных, многоуровневых наборах данных.

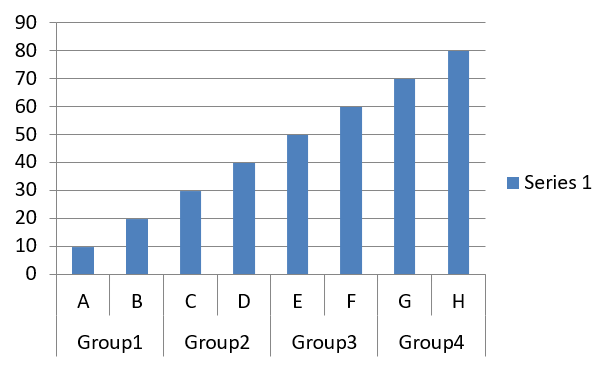

Этот пример создаёт группированную столбчатую диаграмму с восемью категориями, упорядоченными в четыре пары. Метод setGroupingItem задаёт каждой паре общую метку уровня 1, формируя ось категорий с отдельными и групповыми метками.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::ClusteredColumn, 20, 20, 500, 300);
$chart->getChartData()->getSeries()->clear();
$chart->getChartData()->getCategories()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$workbook->clear(0);
$worksheetIndex = 0;
$categoryCell = $workbook->getCell(0, "c2", "A");
$category = $chart->getChartData()->getCategories()->add($categoryCell);
$category->getGroupingLevels()->setGroupingItem(1, "Group1");
$categoryCell = $workbook->getCell(0, "c3", "B");
$category = $chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "c4", "C");
$category = $chart->getChartData()->getCategories()->add($categoryCell);
$category->getGroupingLevels()->setGroupingItem(1, "Group2");
$categoryCell = $workbook->getCell(0, "c5", "D");
$category = $chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "c6", "E");
$category = $chart->getChartData()->getCategories()->add($categoryCell);
$category->getGroupingLevels()->setGroupingItem(1, "Group3");
$categoryCell = $workbook->getCell(0, "c7", "F");
$category = $chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell(0, "c8", "G");
$category = $chart->getChartData()->getCategories()->add($categoryCell);
$category->getGroupingLevels()->setGroupingItem(1, "Group4");
$categoryCell = $workbook->getCell(0, "c9", "H");
$category = $chart->getChartData()->getCategories()->add($categoryCell);
$seriesNameCell = $workbook->getCell(0, "D1", "Series 1");
$series = $chart->getChartData()->getSeries()->add($seriesNameCell, ChartType::ClusteredColumn);
$valueCell = $workbook->getCell($worksheetIndex, "D2", 10);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, "D3", 20);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, "D4", 30);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, "D5", 40);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, "D6", 50);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, "D7", 60);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, "D8", 70);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, "D9", 80);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$presentation->save("AsposeChart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Результат:

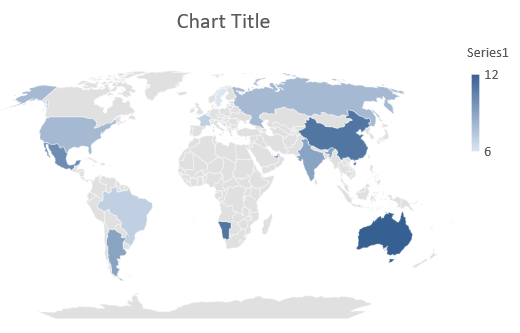

Создание картографических диаграмм
Картографические диаграммы визуализируют географические данные, сопоставляя информацию с конкретными местоположениями — странами, штатами или городами. Они особенно полезны для анализа региональных тенденций, демографических данных и пространственного распределения в наглядном виде.
Этот пример использует addChart для создания картографической диаграммы с данными по умолчанию и сохраняет её для просмотра в PowerPoint.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::Map, 20, 20, 500, 300);
$presentation->save("mapChart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Результат:
Note
The picture above shows the saved presentation opened in PowerPoint. Aspose.Slides writes the map chart and its data correctly, but it does not draw map charts itself: when a slide holding one is rendered to an image or converted to PDF or SVG, the chart area comes out blank. Other shapes on the same slide are unaffected.Создание комбинированных диаграмм
Комбинированная диаграмма (или combo chart) объединяет два или более типов диаграмм в одном графике. Такая диаграмма позволяет выделять, сравнивать или исследовать различия между двумя и более наборами данных, помогая выявлять взаимосвязи между ними.
Этот пример объединяет два ряда группированных столбцов с рядом линий по четырём категориям. Столбцы используют первичную вертикальную ось, а setPlotOnSecondAxis размещает линию на вторичной вертикальной оси справа. Вспомогательные функции настраивают заголовок, легенду, подписи осей и сетку.
use aspose\slides\AxisPositionType;
use aspose\slides\ChartType;
use aspose\slides\CrossesType;
use aspose\slides\FillType;
use aspose\slides\LegendPositionType;
use aspose\slides\NullableBool;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
function createComboChart()
{
$presentation = new Presentation();
try
{
$chart = createChartWithFirstSeries($presentation->getSlides()->get_Item(0));
addSecondSeriesToChart($chart);
addThirdSeriesToChart($chart);
setPrimaryAxesFormat($chart);
setSecondaryAxesFormat($chart);
$presentation->save("combo-chart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
}
function createChartWithFirstSeries($slide)
{
$chart = $slide->getShapes()->addChart(ChartType::ClusteredColumn, 50, 50, 600, 400);
$chart->setTitle(true);
$chart->getChartTitle()->addTextFrameForOverriding("Chart Title");
$chart->getChartTitle()->setOverlay(false);
$portionFormat = $chart->getChartTitle()->getTextFrameForOverriding()->getParagraphs()->get_Item(0)->getParagraphFormat()->getDefaultPortionFormat();
$portionFormat->setFontBold(NullableBool::False);
$portionFormat->setFontHeight(18);
$chart->getLegend()->setPosition(LegendPositionType::Bottom);
$chart->getLegend()->getTextFormat()->getPortionFormat()->setFontHeight(12);
$chart->getChartData()->getSeries()->clear();
$chart->getChartData()->getCategories()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$worksheetIndex = 0;
$categoryCell = $workbook->getCell($worksheetIndex, 1, 0, "Category 1");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell($worksheetIndex, 2, 0, "Category 2");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell($worksheetIndex, 3, 0, "Category 3");
$chart->getChartData()->getCategories()->add($categoryCell);
$categoryCell = $workbook->getCell($worksheetIndex, 4, 0, "Category 4");
$chart->getChartData()->getCategories()->add($categoryCell);
$seriesNameCell = $workbook->getCell($worksheetIndex, 0, 1, "Series 1");
$series = $chart->getChartData()->getSeries()->add($seriesNameCell, $chart->getType());
$series->getParentSeriesGroup()->setOverlap(-25);
$series->getParentSeriesGroup()->setGapWidth(220);
$valueCell = $workbook->getCell($worksheetIndex, 1, 1, 4.3);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 2, 1, 2.5);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 3, 1, 3.5);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 4, 1, 4.5);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
return $chart;
}
function addSecondSeriesToChart($chart)
{
$workbook = $chart->getChartData()->getChartDataWorkbook();
$worksheetIndex = 0;
$seriesNameCell = $workbook->getCell($worksheetIndex, 0, 2, "Series 2");
$series = $chart->getChartData()->getSeries()->add($seriesNameCell, ChartType::ClusteredColumn);
$series->getParentSeriesGroup()->setOverlap(-25);
$series->getParentSeriesGroup()->setGapWidth(220);
$valueCell = $workbook->getCell($worksheetIndex, 1, 2, 2.4);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 2, 2, 4.4);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 3, 2, 1.8);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 4, 2, 2.8);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
}
function addThirdSeriesToChart($chart)
{
$workbook = $chart->getChartData()->getChartDataWorkbook();
$worksheetIndex = 0;
$seriesNameCell = $workbook->getCell($worksheetIndex, 0, 3, "Series 3");
$series = $chart->getChartData()->getSeries()->add($seriesNameCell, ChartType::Line);
$valueCell = $workbook->getCell($worksheetIndex, 1, 3, 2.0);
$series->getDataPoints()->addDataPointForLineSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 2, 3, 2.0);
$series->getDataPoints()->addDataPointForLineSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 3, 3, 3.0);
$series->getDataPoints()->addDataPointForLineSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 4, 3, 5.0);
$series->getDataPoints()->addDataPointForLineSeries($valueCell);
$series->setPlotOnSecondAxis(true);
}
function setPrimaryAxesFormat($chart)
{
$horizontalAxis = $chart->getAxes()->getHorizontalAxis();
$horizontalAxis->getTextFormat()->getPortionFormat()->setFontHeight(12);
$horizontalAxis->getFormat()->getLine()->getFillFormat()->setFillType(FillType::NoFill);
setAxisTitle($horizontalAxis, "X Axis");
$verticalAxis = $chart->getAxes()->getVerticalAxis();
$verticalAxis->getTextFormat()->getPortionFormat()->setFontHeight(12);
$verticalAxis->getFormat()->getLine()->getFillFormat()->setFillType(FillType::NoFill);
setAxisTitle($verticalAxis, "Y Axis 1");
$majorGridLinesFormat = $verticalAxis->getMajorGridLinesFormat()->getLine()->getFillFormat();
$majorGridLinesFormat->setFillType(FillType::Solid);
$color = new Java("java.awt.Color", 217, 217, 217);
$majorGridLinesFormat->getSolidFillColor()->setColor($color);
}
function setSecondaryAxesFormat($chart)
{
$secondaryHorizontalAxis = $chart->getAxes()->getSecondaryHorizontalAxis();
$secondaryHorizontalAxis->setPosition(AxisPositionType::Bottom);
$secondaryHorizontalAxis->setCrossType(CrossesType::Maximum);
$secondaryHorizontalAxis->setVisible(false);
$secondaryHorizontalAxis->getMajorGridLinesFormat()->getLine()->getFillFormat()->setFillType(FillType::NoFill);
$secondaryHorizontalAxis->getMinorGridLinesFormat()->getLine()->getFillFormat()->setFillType(FillType::NoFill);
$secondaryVerticalAxis = $chart->getAxes()->getSecondaryVerticalAxis();
$secondaryVerticalAxis->setPosition(AxisPositionType::Right);
$secondaryVerticalAxis->getTextFormat()->getPortionFormat()->setFontHeight(12);
$secondaryVerticalAxis->getFormat()->getLine()->getFillFormat()->setFillType(FillType::NoFill);
$secondaryVerticalAxis->getMajorGridLinesFormat()->getLine()->getFillFormat()->setFillType(FillType::NoFill);
$secondaryVerticalAxis->getMinorGridLinesFormat()->getLine()->getFillFormat()->setFillType(FillType::NoFill);
setAxisTitle($secondaryVerticalAxis, "Y Axis 2");
}
function setAxisTitle($axis, $axisTitle)
{
$axis->setTitle(true);
$axis->getTitle()->setOverlay(false);
$titlePortionFormat = $axis->getTitle()->addTextFrameForOverriding($axisTitle)->getParagraphs()->get_Item(0)->getParagraphFormat()->getDefaultPortionFormat();
$titlePortionFormat->setFontBold(NullableBool::False);
$titlePortionFormat->setFontHeight(12);
}
createComboChart();
Обновление диаграмм
Aspose.Slides for PHP via Java позволяет обновлять диаграммы PowerPoint, изменяя данные диаграммы, её форматирование и стили. Эта возможность упрощает процесс поддержания презентаций в актуальном состоянии с динамичным содержимым и гарантирует, что диаграммы точно отражают текущие данные и визуальные стандарты.
В этом примере обновляется диаграмма с именем «My chart» на первом слайде существующей презентации. Требуются два ряда столбцов по три точки данных каждый, метки категорий находятся в столбце A, а имена рядов — в первой строке первого листа. Пример использует getCell для изменения ячеек рабочей книги, обновляет значения рядов, добавляет третий ряд и меняет тип диаграммы на группированные цилиндры через setType.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$chartName = "My chart";
$chartClass = new JavaClass("com.aspose.slides.IChart");
$presentation = new Presentation("ExistingChart.pptx");
try
{
$slide = $presentation->getSlides()->get_Item(0);
for ($i = 0; $i < java_values($slide->getShapes()->size()); $i++)
{
$shape = $slide->getShapes()->get_Item($i);
if (java_instanceof($shape, $chartClass) && $chartName === java_values($shape->getName()))
{
$chart = $shape;
$worksheetIndex = 0;
$workbook = $chart->getChartData()->getChartDataWorkbook();
$workbook->getCell($worksheetIndex, 1, 0, "Modified Category 1");
$workbook->getCell($worksheetIndex, 2, 0, "Modified Category 2");
$series = $chart->getChartData()->getSeries()->get_Item(0);
$workbook->getCell($worksheetIndex, 0, 1, "New_Series 1");
$series->getDataPoints()->get_Item(0)->getValue()->setData(90);
$series->getDataPoints()->get_Item(1)->getValue()->setData(123);
$series->getDataPoints()->get_Item(2)->getValue()->setData(44);
$series = $chart->getChartData()->getSeries()->get_Item(1);
$workbook->getCell($worksheetIndex, 0, 2, "New_Series 2");
$series->getDataPoints()->get_Item(0)->getValue()->setData(23);
$series->getDataPoints()->get_Item(1)->getValue()->setData(67);
$series->getDataPoints()->get_Item(2)->getValue()->setData(99);
$seriesNameCell = $workbook->getCell($worksheetIndex, 0, 3, "Series 3");
$series = $chart->getChartData()->getSeries()->add($seriesNameCell, $chart->getType());
$valueCell = $workbook->getCell($worksheetIndex, 1, 3, 20);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 2, 3, 50);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$valueCell = $workbook->getCell($worksheetIndex, 3, 3, 30);
$series->getDataPoints()->addDataPointForBarSeries($valueCell);
$chart->setType(ChartType::ClusteredCylinder);
}
}
$presentation->save("AsposeChartModified.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Установка диапазона данных для диаграммы
Чтобы просмотреть диапазон, уже используемый существующей диаграммой, см. Retrieve a Chart’s Data Range.
Aspose.Slides for PHP via Java предоставляет гибкость задавать конкретный диапазон данных из листа в качестве источника для диаграммы. Это означает, что вы можете напрямую сопоставить часть листа с диаграммой, контролируя, какие ячейки участвуют в рядах и категориях. В результате вы легко обновляете и синхронизируете диаграммы с последними изменениями данных в листе, обеспечивая актуальность и точность ваших презентаций.
Этот пример использует setRange для указания источника данных диаграммы с именем «My chart» на первом слайде существующей презентации как Sheet1!A1:B4. Рабочая книга диаграммы должна содержать указанный лист и заполненный диапазон с заголовком ряда в первой строке, метками категорий в столбце A и тремя значениями в столбце B.
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$chartName = "My chart";
$chartClass = new JavaClass("com.aspose.slides.IChart");
$presentation = new Presentation("ExistingChart.pptx");
try
{
$slide = $presentation->getSlides()->get_Item(0);
for ($i = 0; $i < java_values($slide->getShapes()->size()); $i++)
{
$shape = $slide->getShapes()->get_Item($i);
if (java_instanceof($shape, $chartClass) && $chartName === java_values($shape->getName()))
{
$chart = $shape;
$chart->getChartData()->setRange("Sheet1!A1:B4");
}
}
$presentation->save("SetDataRange.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
Использование маркеров по умолчанию в диаграммах
При использовании маркеров по умолчанию каждый ряд диаграммы получает автоматически другой символ маркера.
Этот пример использует addChart для создания диаграммы с двумя линиями и легендой. Настройки маркера, полученные через getMarker, сохраняют автоматически назначенные символы маркеров. Первый ряд содержит отрицательное значение и отсутствующее значение, представляемое null, второй ряд имеет значение для каждой категории.
use aspose\slides\ChartType;
use aspose\slides\Presentation;
use aspose\slides\SaveFormat;
$presentation = new Presentation();
try
{
$slide = $presentation->getSlides()->get_Item(0);
$chart = $slide->getShapes()->addChart(ChartType::LineWithMarkers, 10, 10, 400, 400);
$chart->getChartData()->getSeries()->clear();
$chart->getChartData()->getCategories()->clear();
$workbook = $chart->getChartData()->getChartDataWorkbook();
$seriesNameCell = $workbook->getCell(0, 0, 1, "Series 1");
$series = $chart->getChartData()->getSeries()->add($seriesNameCell, $chart->getType());
$categoryCell = $workbook->getCell(0, 1, 0, "C1");
$chart->getChartData()->getCategories()->add($categoryCell);
$valueCell = $workbook->getCell(0, 1, 1, 24);
$series->getDataPoints()->addDataPointForLineSeries($valueCell);
$categoryCell = $workbook->getCell(0, 2, 0, "C2");
$chart->getChartData()->getCategories()->add($categoryCell);
$valueCell = $workbook->getCell(0, 2, 1, 23);
$series->getDataPoints()->addDataPointForLineSeries($valueCell);
$categoryCell = $workbook->getCell(0, 3, 0, "C3");
$chart->getChartData()->getCategories()->add($categoryCell);
$valueCell = $workbook->getCell(0, 3, 1, -10);
$series->getDataPoints()->addDataPointForLineSeries($valueCell);
$categoryCell = $workbook->getCell(0, 4, 0, "C4");
$chart->getChartData()->getCategories()->add($categoryCell);
$valueCell = $workbook->getCell(0, 4, 1, null);
$series->getDataPoints()->addDataPointForLineSeries($valueCell);
$seriesNameCell = $workbook->getCell(0, 0, 2, "Series 2");
$secondSeries = $chart->getChartData()->getSeries()->add($seriesNameCell, $chart->getType());
$valueCell = $workbook->getCell(0, 1, 2, 30);
$secondSeries->getDataPoints()->addDataPointForLineSeries($valueCell);
$valueCell = $workbook->getCell(0, 2, 2, 10);
$secondSeries->getDataPoints()->addDataPointForLineSeries($valueCell);
$valueCell = $workbook->getCell(0, 3, 2, 60);
$secondSeries->getDataPoints()->addDataPointForLineSeries($valueCell);
$valueCell = $workbook->getCell(0, 4, 2, 40);
$secondSeries->getDataPoints()->addDataPointForLineSeries($valueCell);
$chart->setLegend(true);
$chart->getLegend()->setOverlay(false);
$presentation->save("DefaultMarkersInChart.pptx", SaveFormat::Pptx);
}
finally
{
$presentation->dispose();
}
FAQ
Какие типы диаграмм поддерживает Aspose.Slides for PHP via Java?
Aspose.Slides for PHP via Java поддерживает широкий спектр типов диаграмм, включая столбчатые, линейные, круговые, областные, точечные, гистограммы, радиальные и многие другие. Эта гибкость позволяет выбрать наиболее подходящий тип диаграммы для ваших задач визуализации данных.
Как добавить новую диаграмму на слайд?
Чтобы добавить диаграмму, сначала создайте экземпляр класса Presentation, получите нужный слайд по индексу и затем вызовите метод для добавления диаграммы, указав тип диаграммы и начальные данные. Этот процесс интегрирует диаграмму непосредственно в вашу презентацию.
Как обновить данные, отображаемые в диаграмме?
Вы можете обновить данные диаграммы, получив её рабочую книгу данных (ChartDataWorkbook), очистив любые ряды и категории по умолчанию и затем добавив свои пользовательские данные. Это позволяет программно обновлять диаграмму, отражая актуальные данные.
Можно ли настроить внешний вид диаграммы?
Да, Aspose.Slides for PHP via Java предоставляет обширные возможности настройки. Вы можете изменять цвета, шрифты, подписи, легенды и другие элементы форматирования, чтобы придать диаграмме внешний вид, соответствующий вашим специфическим требованиям к дизайну.
