Форматирование фигур PowerPoint на Android

Введение

Форматируйте фигуры в PowerPoint, регулируя их контуры, заливки и эффекты. Aspose.Slides for Android via Java позволяет программно управлять этими настройками, включая прозрачность, вращение и 3D‑форматирование.

Параметры форматирования фигур в PowerPoint

Aspose.Slides for Android via Java предоставляет интерфейсы и методы, которые позволяют форматировать фигуры, используя те же параметры, что доступны в PowerPoint.

Форматирование линий

Используйте IShape.getLineFormat для управления контуром фигуры. В этом примере создаётся незаполненный прямоугольник с синей пунктирной обводкой. ILineFormat.setStyle выбирает сложную линию «толстый‑тонкий», а ILineFormat.setWidth задаёт её ширину 7 пунктов, а ILineFormat.setDashStyle выбирает шаблон пунктиров.

import com.aspose.slides.*;
import android.graphics.Color;

Presentation presentation = new Presentation();
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    IAutoShape shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 50, 50, 150, 75);
    shape.getFillFormat().setFillType(FillType.NoFill);
    shape.getLineFormat().setStyle(LineStyle.ThickThin);
    shape.getLineFormat().setWidth(7);
    shape.getLineFormat().setDashStyle(LineDashStyle.Dash);
    shape.getLineFormat().getFillFormat().setFillType(FillType.Solid);
    shape.getLineFormat().getFillFormat().getSolidFillColor().setColor(Color.BLUE);

    presentation.save("formatted_lines.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Результат:

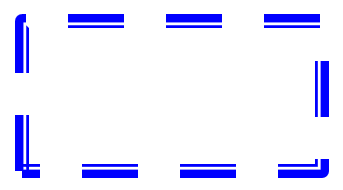

Отформатированные линии в презентации

Установить пользовательские шаблоны пунктиров линии

Используйте ILineFormat.setCustomDashPattern, когда предустановленные стили линий не предоставляют нужных длин штрихов и пропусков, например для фирменных контуров или технических схем. Присвоение шаблона автоматически меняет стиль пунктиров линии на LineDashStyle.Custom.

Элементы массива чередуются между длинами штрихов и пропусков, начиная со штриха. Каждое значение – кратное толщине линии: { 4, 2 } при ширине 3 пункта дает штрих длиной 12 пунктов и пропуск 6 пунктов. Используйте пары конечных, неотрицательных значений для определения полных сегментов штрих‑пропуск. В примере использованы положительные значения, чтобы каждый штрих и пропуск оставались видимыми.

Этот пример создаёт пять синих линий одинаковой длины с плоскими концами. Первые три сравнивают шаблоны при ширине 3 пункта. Четвёртая повторяет первый шаблон при удвоенной ширине, удваивая и длину штриха, и пропуска. Пятая переключается с пользовательского шаблона на сплошную линию.

import com.aspose.slides.*;
import android.graphics.Color;

Presentation presentation = new Presentation();
try {
    presentation.getSlideSize().setSize(600, 300, SlideSizeScaleType.DoNotScale);
    ISlide slide = presentation.getSlides().get_Item(0);

    float[][] patterns = {
        { 4, 2 },
        { 1, 2 },
        { 6, 2, 1, 2 },
        { 4, 2 },
        { 4, 2 }
    };

    for (int i = 0; i < patterns.length; i++) {
        IAutoShape line = slide.getShapes().addAutoShape(ShapeType.Line, 50, 50 + i * 50, 500, 0);
        line.getLineFormat().setWidth(i == 3 ? 6 : 3);
        line.getLineFormat().getFillFormat().setFillType(FillType.Solid);
        line.getLineFormat().getFillFormat().getSolidFillColor().setColor(Color.rgb(0, 0, 139));
        line.getLineFormat().setCapStyle(LineCapStyle.Flat);
        line.getLineFormat().setBeginArrowheadStyle(LineArrowheadStyle.None);
        line.getLineFormat().setEndArrowheadStyle(LineArrowheadStyle.None);
        line.getLineFormat().setCustomDashPattern(patterns[i]);
    }

    // Вернуть последнюю линию к сплошному стилю.
    slide.getShapes().get_Item(4).getLineFormat().setDashStyle(LineDashStyle.Solid);

    presentation.save("custom_dash_patterns.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Чтобы вместо этого вернуть предустановленный пунктирный стиль, передайте LineDashStyle.Dash в ILineFormat.setDashStyle. Выбранный стиль управляет внешним видом линии.

Результат в PowerPoint сверху вниз: {4, 2}, 3 pt; {1, 2}, 3 pt; {6, 2, 1, 2}, 3 pt; {4, 2}, 6 pt; и Solid, 3 pt.

Три пользовательских шаблона пунктиров, более широкая линия с первым шаблоном и сплошная линия в PowerPoint

Установить стили концов линии

Используйте ILineFormat.setCapStyle для установки концов открытой линии. Класс LineCapStyle предоставляет три явных стиля концов:

  • Flat: Линия заканчивается в конечной точке.
  • Round: Полукруглая заглушка выступает за конечную точку на половину толщины линии.
  • Square: Квадратная заглушка выступает за конечную точку на половину толщины линии.

Класс также включает NotDefined, что означает отсутствие явно назначенного стиля конца.

Концы отличаются от стрелок, которые добавляют символы к концам линии, и от соединений, которые управляют углами между сегментами линии. В этом примере стрелки отключаются с помощью ILineFormat.setBeginArrowheadStyle и ILineFormat.setEndArrowheadStyle, чтобы сравнивались только формы концов.

Следующий пример создаёт три практически одинаковые горизонтальные линии шириной 20 пунктов. Сверху вниз они используют плоские, круглые и квадратные концы. Их конечные точки имеют одинаковые горизонтальные координаты; круглые и квадратные концы выступают на 10 пунктов за каждую конечную точку.

import com.aspose.slides.*;
import android.graphics.Color;

Presentation presentation = new Presentation();
try {
    presentation.getSlideSize().setSize(500, 240, SlideSizeScaleType.DoNotScale);
    ISlide slide = presentation.getSlides().get_Item(0);

    byte[] capStyles = new byte[] { LineCapStyle.Flat, LineCapStyle.Round, LineCapStyle.Square };

    for (int i = 0; i < capStyles.length; i++) {
        IAutoShape line = slide.getShapes().addAutoShape(ShapeType.Line, 100, 50 + i * 70, 300, 0);
        line.getLineFormat().setWidth(20);
        line.getLineFormat().getFillFormat().setFillType(FillType.Solid);
        line.getLineFormat().getFillFormat().getSolidFillColor().setColor(Color.rgb(0, 0, 139));
        line.getLineFormat().setDashStyle(LineDashStyle.Solid);
        line.getLineFormat().setCapStyle(capStyles[i]);
        line.getLineFormat().setBeginArrowheadStyle(LineArrowheadStyle.None);
        line.getLineFormat().setEndArrowheadStyle(LineArrowheadStyle.None);
    }

    presentation.save("line_caps.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Результат в PowerPoint сверху вниз: Flat, Round, и Square.

Плоские, круглые и квадратные концы на одинаково толстых линиях в PowerPoint

Применить эффекты наброска к линиям фигур

Эффект наброска делает линию фигуры выглядящей как нарисованную от руки. Используйте IShape.getLineFormat для доступа к настройкам линии, ILineFormat.getSketchFormat для доступа к настройкам наброска и ISketchFormat.setSketchType для выбора значения из класса LineSketchType.

Следующий код Java показывает, как применить эффект LineSketchType.Curved, прочитать явно установленное значение и удалить эффект с помощью LineSketchType.None:

import com.aspose.slides.*;

Presentation presentation = new Presentation();
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    IAutoShape shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 50, 50, 200, 100);

    ISketchFormat sketchFormat = shape.getLineFormat().getSketchFormat();
    sketchFormat.setSketchType(LineSketchType.Curved);
    int explicitSketchType = sketchFormat.getSketchType();
    System.out.println("Explicit sketch type: " + explicitSketchType);
    sketchFormat.setSketchType(LineSketchType.None);
} finally {
    presentation.dispose();
}

Значение, возвращаемое ISketchFormat.getSketchType, представляет настройку, назначенную непосредственно фигуре. Если форматирование линии может наследоваться из темы, главного слайда или макета, используйте ILineFormat.getEffective, получайте ILineFormatEffectiveData.getSketchFormat и читайте ISketchFormatEffectiveData.getSketchType. Эффективное значение отражает фактическое форматирование после разрешения наследования. Этот пример требует существующей презентации с хотя бы одной фигурой на первом слайде и выводит оба значения:

import com.aspose.slides.*;

Presentation presentation = new Presentation("presentation.pptx");
try {
    IShape shape = presentation.getSlides().get_Item(0).getShapes().get_Item(0);

    ILineFormat lineFormat = shape.getLineFormat();
    int explicitSketchType = lineFormat.getSketchFormat().getSketchType();
    ILineFormatEffectiveData effectiveLineFormat = lineFormat.getEffective();
    int effectiveSketchType = effectiveLineFormat.getSketchFormat().getSketchType();

    System.out.println("Explicit sketch type: " + explicitSketchType);
    System.out.println("Effective sketch type: " + effectiveSketchType);
} finally {
    presentation.dispose();
}

Форматирование стилей соединений

Здесь три варианта типа соединения:

  • Round
  • Miter
  • Bevel

Стиль соединения определяет, как два сегмента контура встречаются в угле. Используйте Round для закруглённых углов, Miter для острых углов или Bevel для срезанных углов.

Стиль соединения в презентации

Этот пример создаёт три чёрных прямоугольника с синими контурами шириной 15 пунктов. Он использует ILineFormat.setJoinStyle для применения значений miter, bevel и round из LineJoinStyle соответственно, чтобы сравнить, как рисуются углы.

import com.aspose.slides.*;
import android.graphics.Color;

Presentation presentation = new Presentation();
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    IAutoShape miterShape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 20, 20, 150, 75);
    IAutoShape bevelShape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 210, 20, 150, 75);
    IAutoShape roundShape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 20, 135, 150, 75);

    miterShape.getFillFormat().setFillType(FillType.Solid);
    miterShape.getFillFormat().getSolidFillColor().setColor(Color.BLACK);
    bevelShape.getFillFormat().setFillType(FillType.Solid);
    bevelShape.getFillFormat().getSolidFillColor().setColor(Color.BLACK);
    roundShape.getFillFormat().setFillType(FillType.Solid);
    roundShape.getFillFormat().getSolidFillColor().setColor(Color.BLACK);

    miterShape.getLineFormat().setWidth(15);
    bevelShape.getLineFormat().setWidth(15);
    roundShape.getLineFormat().setWidth(15);

    miterShape.getLineFormat().getFillFormat().setFillType(FillType.Solid);
    miterShape.getLineFormat().getFillFormat().getSolidFillColor().setColor(Color.BLUE);
    bevelShape.getLineFormat().getFillFormat().setFillType(FillType.Solid);
    bevelShape.getLineFormat().getFillFormat().getSolidFillColor().setColor(Color.BLUE);
    roundShape.getLineFormat().getFillFormat().setFillType(FillType.Solid);
    roundShape.getLineFormat().getFillFormat().getSolidFillColor().setColor(Color.BLUE);

    miterShape.getLineFormat().setJoinStyle(LineJoinStyle.Miter);
    bevelShape.getLineFormat().setJoinStyle(LineJoinStyle.Bevel);
    roundShape.getLineFormat().setJoinStyle(LineJoinStyle.Round);

    miterShape.getTextFrame().setText("Miter Join Style");
    bevelShape.getTextFrame().setText("Bevel Join Style");
    roundShape.getTextFrame().setText("Round Join Style");

    presentation.save("join_styles.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Ограничить соединения типа Miter на острых углах

Используйте ILineFormat.setMiterLimit вместе с ILineFormat.setJoinStyle = LineJoinStyle.Miter для ограничения длины острого угла.

Предел — это отношение расстояния между внутренним и внешним углом соединения к толщине линии. Например, значение 8 позволяет длине угла достигать восьми толщин линии; это не измерение в пунктах. Если угол превышает предел, PowerPoint заменяет его на срезанный угол. Большее значение допускает более острые углы. Настройка влияет только на соединения типа miter и не меняет внешний вид, когда угол остаётся внутри предела.

Этот пример создаёт два одинаковых незаполненных треугольника с контурами шириной 20 пунктов. Левый треугольник использует предел 2, правый — 8. Каждый треугольник шириной 80 пунктов и высотой 160 пунктов, что даёт отношение длины угла к толщине линии примерно 4.12. Поэтому PowerPoint срезает левую вершину и сохраняет правую.

import com.aspose.slides.*;
import android.graphics.Color;

Presentation presentation = new Presentation();
try {
    presentation.getSlideSize().setSize(500, 320, SlideSizeScaleType.DoNotScale);
    ISlide slide = presentation.getSlides().get_Item(0);

    float[] miterLimits = new float[] { 2f, 8f };

    for (int i = 0; i < miterLimits.length; i++) {
        IAutoShape triangle = slide.getShapes().addAutoShape(ShapeType.Triangle, 90 + i * 240, 110, 80, 160);
        triangle.getFillFormat().setFillType(FillType.NoFill);
        triangle.getLineFormat().setWidth(20);
        triangle.getLineFormat().getFillFormat().setFillType(FillType.Solid);
        triangle.getLineFormat().getFillFormat().getSolidFillColor().setColor(Color.rgb(0, 0, 139));
        triangle.getLineFormat().setJoinStyle(LineJoinStyle.Miter);
        triangle.getLineFormat().setMiterLimit(miterLimits[i]);
    }

    presentation.save("miter_limits.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Результат в PowerPoint: Miter limit 2 слева и miter limit 8 справа.

Срезанный верх с пределом 2 и остроконечный верх с пределом 8 в PowerPoint

Градиентная заливка

Градиентная заливка плавно меняет цвета по фигуре. Этот пример заполняет эллипс линейным градиентом под углом 45° от красного к фиолетовому с помощью IFillFormat.getGradientFormat. Метод IGradientStopCollection.addPresetColor размещает цветовые стопы на 0 и 1 — начале и конце градиента. Очистка существующих стопов гарантирует, что использованы только эти два цвета.

import com.aspose.slides.*;

Presentation presentation = new Presentation();
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    IAutoShape shape = slide.getShapes().addAutoShape(ShapeType.Ellipse, 50, 50, 150, 75);
    shape.getFillFormat().setFillType(FillType.Gradient);
    shape.getFillFormat().getGradientFormat().setGradientShape(GradientShape.Linear);
    shape.getFillFormat().getGradientFormat().setLinearGradientAngle(45);
    shape.getFillFormat().getGradientFormat().getGradientStops().clear();
    shape.getFillFormat().getGradientFormat().getGradientStops().addPresetColor(1.0f, PresetColor.Purple);
    shape.getFillFormat().getGradientFormat().getGradientStops().addPresetColor(0.0f, PresetColor.Red);

    presentation.save("gradient_fill.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Результат:

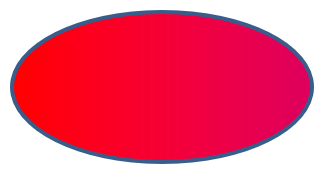

Эллипс с градиентной заливкой

Если градиент выглядит иначе в экспортированном изображении, чем в PowerPoint, см. Выберите стиль отображения градиента. Вы можете выбрать стиль отображения, не меняя градиентную заливку, хранящуюся в презентации.

Установить угол линейного градиента

Используйте IGradientFormat.setLinearGradientAngle для управления ориентацией заливки GradientShape.Linear. Угол измеряется в градусах и увеличивается по часовой стрелке: 0 — слева направо, 90 — сверху вниз, 180 — справа налево, 270 — снизу вверх. Поддерживаются дробные углы. Углы вне диапазона [0, 360) нормализуются к одному обороту; например, -45 становится 315, а 360 — 0.

Этот пример создаёт шесть прямоугольников с одинаковыми стопами красного, зелёного и синего цветов в позициях 0, 0.5 и 1. Масштабирование отключено, чтобы угол сравнивался независимо от пропорций фигур. Углы слева направо: 0, 45, 90 в первой строке и 135, 180, 270 во второй.

import com.aspose.slides.*;
import android.graphics.Color;

Presentation presentation = new Presentation();
try {
    presentation.getSlideSize().setSize(720, 400, SlideSizeScaleType.DoNotScale);
    ISlide slide = presentation.getSlides().get_Item(0);

    float[] angles = new float[] { 0, 45, 90, 135, 180, 270 };

    for (int i = 0; i < angles.length; i++) {
        int x = 30 + (i % 3) * 230;
        int y = 30 + (i / 3) * 190;

        IAutoShape shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, x, y, 200, 150);
        shape.getLineFormat().getFillFormat().setFillType(FillType.NoFill);
        shape.getFillFormat().setFillType(FillType.Gradient);

        IGradientFormat gradient = shape.getFillFormat().getGradientFormat();
        gradient.setGradientShape(GradientShape.Linear);
        gradient.getGradientStops().clear();
        gradient.getGradientStops().add(0f, Color.RED);
        gradient.getGradientStops().add(0.5f, Color.GREEN);
        gradient.getGradientStops().add(1f, Color.BLUE);
        gradient.setLinearGradientScaled(NullableBool.False);
        gradient.setLinearGradientAngle(angles[i]);
    }

    presentation.save("linear_gradient_angles.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Результат в PowerPoint:

Линейные градиенты при 0°, 45° и 90° в верхнем ряду и при 135°, 180° и 270° в нижнем ряду

Масштабировать линейный градиент вместе с фигурой

IGradientFormat.setLinearGradientScaled принимает значение NullableBool. Установите его явно в False, чтобы сохранять геометрический угол градиента при изменении пропорций фигуры, или в True, чтобы масштабировать градиент вместе с шириной и высотой фигуры. При включённом масштабировании видимый угол может отличаться от назначенного на несоответствующей квадрату фигуре.

Следующий пример использует угол 45° и те же цветовые стопы, что и в сравнении углов. В левой колонке — False; в правой — True. Каждая колонка содержит широкий прямоугольник над высоким. Оба начинают с одинаковых широких размеров; изменение ширины и высоты второго прямоугольника демонстрирует, как заливка реагирует на изменение размеров без изменения параметров градиента.

import com.aspose.slides.*;
import android.graphics.Color;

Presentation presentation = new Presentation();
try {
    presentation.getSlideSize().setSize(720, 460, SlideSizeScaleType.DoNotScale);
    ISlide slide = presentation.getSlides().get_Item(0);

    byte[] scalingOptions = new byte[] { NullableBool.False, NullableBool.True };

    for (int column = 0; column < scalingOptions.length; column++) {
        for (int row = 0; row < 2; row++) {
            int x = 30 + column * 360;
            int y = row == 0 ? 30 : 150;

            IAutoShape shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, x, y, 300, 90);
            shape.getLineFormat().getFillFormat().setFillType(FillType.NoFill);
            shape.getFillFormat().setFillType(FillType.Gradient);

            IGradientFormat gradient = shape.getFillFormat().getGradientFormat();
            gradient.setGradientShape(GradientShape.Linear);
            gradient.getGradientStops().clear();
            gradient.getGradientStops().add(0f, Color.RED);
            gradient.getGradientStops().add(0.5f, Color.GREEN);
            gradient.getGradientStops().add(1f, Color.BLUE);
            gradient.setLinearGradientAngle(45);
            gradient.setLinearGradientScaled(scalingOptions[column]);

            if (row == 1) {
                shape.setWidth(90);
                shape.setHeight(280);
            }
        }
    }

    presentation.save("linear_gradient_scaling.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Результат в PowerPoint, с отключённым масштабированием слева и включённым справа:

Широкие и высокие прямоугольники с градиентом 45°, сравнение LinearGradientScaled False слева и True справа

При отключённом масштабировании диагональные цветные полосы сохраняют одну и ту же ориентацию в обоих прямоугольниках. При включённом масштабировании полосы растягиваются вместе с пропорциями фигуры. Это помогает воспроизвести градиент шаблона при адаптации фигуры к другому размеру. На квадрате включение масштабирования не меняет вид этого градиента под 45°.

Обе настройки — угол и масштабирование — применяются к линейным градиентам. Они не управляют заливками GradientShape.Radial or GradientShape.Rectangle.

Комбинировать угол с направлением градиента

IGradientFormat.setGradientDirection выбирает стиль градиента из класса GradientDirection; это не заменяет числовой угол. Для линейного градиента стили углов могут менять область распределения цветов без изменения угла, установленного через setLinearGradientAngle. Сохраняйте направление неизменным при сравнении углов или масштабирования.

Следующий пример применяет одинаковые настройки в обратном порядке. Два прямоугольника выглядят одинаково: назначение направления до или после угла не меняет результат.

import com.aspose.slides.*;
import android.graphics.Color;

Presentation presentation = new Presentation();
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    for (int i = 0; i < 2; i++) {
        IAutoShape shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 30, 30 + i * 140, 320, 100);
        shape.getLineFormat().getFillFormat().setFillType(FillType.NoFill);
        shape.getFillFormat().setFillType(FillType.Gradient);

        IGradientFormat gradient = shape.getFillFormat().getGradientFormat();
        gradient.setGradientShape(GradientShape.Linear);
        gradient.getGradientStops().clear();
        gradient.getGradientStops().add(0f, Color.RED);
        gradient.getGradientStops().add(0.5f, Color.GREEN);
        gradient.getGradientStops().add(1f, Color.BLUE);
        gradient.setLinearGradientScaled(NullableBool.True);

        if (i == 0) {
            gradient.setGradientDirection(GradientDirection.FromCorner1);
            gradient.setLinearGradientAngle(30);
        } else {
            gradient.setLinearGradientAngle(30);
            gradient.setGradientDirection(GradientDirection.FromCorner1);
        }
    }

    presentation.save("linear_gradient_direction.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Заливка узором

Заливка узором применяет двухцветный рисунок, такой как точки, полосы или клетки. Этот пример использует IPatternFormat.setPatternStyle для выбора узора «решётка». IPatternFormat.getBackColor задаёт светло‑серый фон, а IPatternFormat.getForeColor задаёт жёлтый цвет узора.

import com.aspose.slides.*;
import android.graphics.Color;

Presentation presentation = new Presentation();
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    IAutoShape shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 50, 50, 150, 75);
    shape.getFillFormat().setFillType(FillType.Pattern);
    shape.getFillFormat().getPatternFormat().setPatternStyle(PatternStyle.Trellis);
    shape.getFillFormat().getPatternFormat().getBackColor().setColor(Color.rgb(192, 192, 192));
    shape.getFillFormat().getPatternFormat().getForeColor().setColor(Color.YELLOW);

    presentation.save("pattern_fill.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Результат:

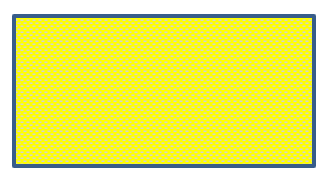

Прямоугольник с узорной заливкой

Заливка изображением

Заливка изображением помещает картинку внутрь фигуры. Этот пример требует локального изображения и использует Images.fromFile для загрузки её в коллекцию изображений презентации. Установка IPictureFillFormat.setPictureFillMode в режим «плитка» повторяет изображение внутри прямоугольника. Исходное изображение показано ниже:

Изображение лотоса

import com.aspose.slides.*;

Presentation presentation = new Presentation();
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    IAutoShape shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 50, 50, 255, 130);
    shape.getFillFormat().setFillType(FillType.Picture);
    shape.getFillFormat().getPictureFillFormat().setPictureFillMode(PictureFillMode.Tile);

    IImage image = Images.fromFile("lotus.png");
    IPPImage picture;
    try {
        picture = presentation.getImages().addImage(image);
    } finally {
        image.dispose();
    }
    shape.getFillFormat().getPictureFillFormat().getPicture().setImage(picture);

    presentation.save("picture_fill.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Результат:

Фигура с заливкой изображением

Повторить изображение как текстуру

Если нужно установить повторяющуюся картинку в качестве текстуры и настроить её поведение, можно использовать следующие методы интерфейса IPictureFillFormat и класса PictureFillFormat:

  • setPictureFillMode: задаёт режим заливки — Tile или Stretch.
  • setTileAlignment: определяет выравнивание плиток внутри фигуры.
  • setTileFlip: управляет горизонтальным, вертикальным или двойным отражением плитки.
  • setTileOffsetX: задаёт горизонтальное смещение плитки (в пунктах) от начала фигуры.
  • setTileOffsetY: задаёт вертикальное смещение плитки (в пунктах) от начала фигуры.
  • setTileScaleX: определяет горизонтальный масштаб плитки в процентах.
  • setTileScaleY: определяет вертикальный масштаб плитки в процентах.

Этот пример требует локального изображения и настраивает IPictureFillFormat для повторения его с масштабом 50 % от оригинального размера. Смещения — 32 пункта влево и вниз; выравнивание в правом нижнем углу и отражение в обоих направлениях определяют расположение повторяющейся текстуры.

import com.aspose.slides.*;

Presentation presentation = new Presentation();
try {
    ISlide firstSlide = presentation.getSlides().get_Item(0);

    IAutoShape shape = firstSlide.getShapes().addAutoShape(ShapeType.Rectangle, 50, 50, 190, 95);
    shape.getFillFormat().setFillType(FillType.Picture);

    IImage sourceImage = Images.fromFile("lotus.png");
    IPPImage presentationImage;
    try {
        presentationImage = presentation.getImages().addImage(sourceImage);
    } finally {
        sourceImage.dispose();
    }

    IPictureFillFormat pictureFillFormat = shape.getFillFormat().getPictureFillFormat();
    pictureFillFormat.getPicture().setImage(presentationImage);
    pictureFillFormat.setPictureFillMode(PictureFillMode.Tile);
    pictureFillFormat.setTileOffsetX(-32);
    pictureFillFormat.setTileOffsetY(-32);
    pictureFillFormat.setTileScaleX(50);
    pictureFillFormat.setTileScaleY(50);
    pictureFillFormat.setTileAlignment(RectangleAlignment.BottomRight);
    pictureFillFormat.setTileFlip(TileFlip.FlipBoth);

    presentation.save("tile.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Результат:

Параметры плитки

Заливка сплошным цветом

Сплошная заливка задаёт фигуре единый, одинаковый цвет. Этот пример использует IFillFormat.setFillType для выбора режима сплошной заливки и задаёт жёлтый цвет через IFillFormat.getSolidFillColor, затем сохраняет прямоугольник в презентацию.

import com.aspose.slides.*;
import android.graphics.Color;

Presentation presentation = new Presentation();
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    IAutoShape shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 50, 50, 150, 75);
    shape.getFillFormat().setFillType(FillType.Solid);
    shape.getFillFormat().getSolidFillColor().setColor(Color.YELLOW);

    presentation.save("solid_color_fill.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Результат:

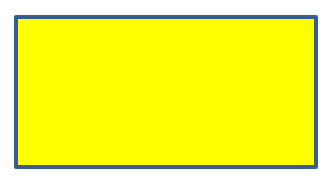

Фигура со сплошной цветовой заливкой

Копировать цвета, сохраняя ссылки на тему

Используйте IColorFormat.copyFrom для копирования определения цвета, включая тип цвета, ссылку на тему и трансформации. Это полезно при передаче цвета заливки между фигурами, которые должны продолжать следовать теме презентации. Метод копирует только цвет: тип заливки, контур и другие свойства фигур не копируются. Установите тип заливки получателя явно через IFillFormat.setFillType.

Этот пример создаёт три прямоугольника слева направо: исходный, копию, учитывающую тему, и фиксированную RGB‑копию. Исходный использует IColorFormat.setSchemeColor для ссылки на первый цвет акцента и добавляет оттенок через IColorOperationCollection.add. RGB‑копия использует эффективный цвет заливки исходного, поэтому все три сначала выглядят одинаково. Вызов IColorFormat.setColor задаёт фиксированное RGB‑значение и очищает любые существующие трансформации цвета.

import com.aspose.slides.*;
import android.graphics.Color;

Presentation presentation = new Presentation();
try {
    presentation.getSlideSize().setSize(660, 220, SlideSizeScaleType.DoNotScale);
    ISlide slide = presentation.getSlides().get_Item(0);

    presentation.getMasterTheme().getColorScheme().getAccent1().setColor(Color.rgb(65, 105, 225));

    IAutoShape source = slide.getShapes().addAutoShape(ShapeType.Rectangle, 30, 40, 180, 140);
    IAutoShape themeCopy = slide.getShapes().addAutoShape(ShapeType.Rectangle, 240, 40, 180, 140);
    IAutoShape rgbCopy = slide.getShapes().addAutoShape(ShapeType.Rectangle, 450, 40, 180, 140);

    for (IAutoShape shape : new IAutoShape[] { source, themeCopy, rgbCopy }) {
        shape.getFillFormat().setFillType(FillType.Solid);
        shape.getLineFormat().getFillFormat().setFillType(FillType.NoFill);
    }

    IColorFormat sourceColor = source.getFillFormat().getSolidFillColor();
    sourceColor.setSchemeColor(SchemeColor.Accent1);
    sourceColor.getColorTransform().add(ColorTransformOperation.Tint, 0.75f);

    themeCopy.getFillFormat().getSolidFillColor().copyFrom(sourceColor);
    rgbCopy.getFillFormat().getSolidFillColor().setColor(source.getFillFormat().getEffective().getSolidFillColor());

    IImage before = slide.getImage(1f, 1f);
    try {
        before.save("color-copy-before.png", ImageFormat.Png);
    } finally {
        before.dispose();
    }

    // Тематические ссылки следуют за новым цветом акцента; фиксированное RGB‑значение этого не делает.
    presentation.getMasterTheme().getColorScheme().getAccent1().setColor(Color.rgb(255, 69, 0));

    IImage after = slide.getImage(1f, 1f);
    try {
        after.save("color-copy-after.png", ImageFormat.Png);
    } finally {
        after.dispose();
    }
    presentation.save("copied_colors.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Перед изменением темы все три заливки совпадают:

Исходный, копия‑назначения и фиксированная RGB‑копия с одинаковой синей заливкой

После изменения темы исходный и копия, учитывающая тему, используют новый цвет акцента и сохраняют оттенок. Фиксированная RGB‑копия остаётся синей:

Исходный и копия‑назначения с оранжевой заливкой, фиксированная RGB‑копия остаётся синей

Скопированное определение независимо от источника. Последующее изменение ссылки темы источника, назначение другого цвета или добавление/удаление трансформаций не меняет назначения. При изменении темы обе фигуры всё равно реагируют, потому что каждая независимо ссылается на тот же цвет темы.

Сохранение и повторное открытие PPTX сохраняет тип скопированного цвета, возвращаемый IColorFormat.getColorType, ссылку на тему и коллекцию трансформаций, возвращаемую IColorFormat.getColorTransform; они не преобразуются в простой RGB.

При копировании между разными контекстами тем, например между презентациями с различными палитрами акцентов, скопированная ссылка резолвится относительно темы получателя. Та же ссылка и трансформации могут дать иной видимый цвет. См. Presentation Theme для более подробного описания настройки цветов темы.

Использовать фон слайда как заливку фигуры

Используйте IAutoShape.setUseBackgroundFill, когда фигура должна соответствовать фону слайда, например в шаблоне презентации. Сначала задайте тип заливки через IFillFormat.setFillType как FillType.NotDefined, чтобы убрать любую явную заливку. При такой комбинации фигура использует фон слайда вместо собственного стиля заливки. Включение флага само по себе не удаляет существующую явную заливку.

Это отличается от FillType.NoFill: заливка фоном покрывает объекты за фигурой соответствующей областью фонового изображения слайда, тогда как NoFill оставляет эти объекты видимыми. Градиент остаётся привязанным к слайду, а не начинается внутри каждой фигуры.

Следующий пример создаёт основной фон, наследуемый слайдом, и размещает магентовую полосу за тремя прямоугольниками. Левый прямоугольник использует фон, средний — без заливки, правый — переключается с фоновой заливки на явную оранжевую.

import com.aspose.slides.*;
import android.graphics.Color;

Presentation presentation = new Presentation();
try {
    presentation.getSlideSize().setSize(720, 400, SlideSizeScaleType.DoNotScale);
    ISlide slide = presentation.getSlides().get_Item(0);

    // Наследовать градиент от мастера.
    slide.getBackground().setType(BackgroundType.NotDefined);
    slide.getLayoutSlide().getBackground().setType(BackgroundType.NotDefined);
    IBackground background = slide.getLayoutSlide().getMasterSlide().getBackground();
    background.setType(BackgroundType.OwnBackground);
    background.getFillFormat().setFillType(FillType.Gradient);
    IGradientFormat gradient = background.getFillFormat().getGradientFormat();
    gradient.setGradientShape(GradientShape.Linear);
    gradient.setLinearGradientAngle(0);
    gradient.getGradientStops().clear();
    gradient.getGradientStops().add(0, Color.rgb(0, 0, 139));
    gradient.getGradientStops().add(1, Color.rgb(135, 206, 250));

    // Добавить этот объект первым, чтобы он находился позади прямоугольников.
    IAutoShape band = slide.getShapes().addAutoShape(ShapeType.Rectangle, 25, 150, 670, 100);
    band.getFillFormat().setFillType(FillType.Solid);
    band.getFillFormat().getSolidFillColor().setColor(Color.MAGENTA);
    band.getLineFormat().getFillFormat().setFillType(FillType.NoFill);

    IAutoShape backgroundShape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 50, 100, 160, 200);
    backgroundShape.getFillFormat().setFillType(FillType.NotDefined);
    backgroundShape.setUseBackgroundFill(true);

    IAutoShape noFillShape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 280, 100, 160, 200);
    noFillShape.getFillFormat().setFillType(FillType.NoFill);

    IAutoShape explicitShape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 510, 100, 160, 200);
    explicitShape.getFillFormat().setFillType(FillType.NotDefined);
    explicitShape.setUseBackgroundFill(true);

    // Отключить заливку фоном перед применением явной заливки.
    explicitShape.setUseBackgroundFill(false);
    explicitShape.getFillFormat().setFillType(FillType.Solid);
    explicitShape.getFillFormat().getSolidFillColor().setColor(Color.rgb(255, 165, 0));

    presentation.save("background_fill.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Результат слева направо: заполнение фоном, без заливки, и явная заливка. Магентовая полоса скрыта левым и правым прямоугольниками, но остаётся видна через средний.

Заполнение фоном, без заливки и явная оранжевая заливка поверх магентовой полосы

То же поведение применяется к фону, определённому непосредственно на слайде, или унаследованному из макета. Фигура использует разрешённый фон слайда; в примере оба фона слайда и макета оставлены неопределёнными, поэтому их предоставляет мастер.

Установить прозрачность

Для сплошной заливки альфа‑компонент цвета определяет непрозрачность: 0 — полностью прозрачно, 255 — полностью непрозрачно. Этот пример использует альфа = 128 для жёлтого прямоугольника, делая его примерно на 50 % прозрачным, чтобы был виден нижний прямоугольник. Цвет задаётся через IFillFormat.getSolidFillColor.

import com.aspose.slides.*;
import android.graphics.Color;

Presentation presentation = new Presentation();
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    IAutoShape solidShape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 50, 50, 150, 75);

    IAutoShape transparentShape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 80, 80, 150, 75);
    transparentShape.getFillFormat().setFillType(FillType.Solid);
    transparentShape.getFillFormat().getSolidFillColor().setColor(Color.argb(128, 255, 255, 0));

    presentation.save("shape_transparency.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

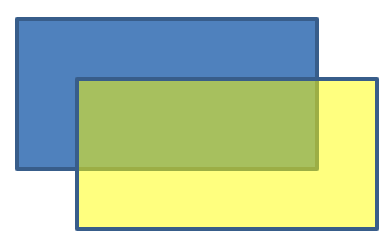

Результат:

Прозрачная фигура

Повернуть фигуры

Используйте IShape.setRotation для вращения фигуры в плоскости слайда. Угол измеряется в градусах; этот пример вращает прямоугольник на 5 градусов по часовой стрелке и сохраняет презентацию.

import com.aspose.slides.*;

Presentation presentation = new Presentation();
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    IAutoShape shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 50, 50, 150, 75);
    shape.setRotation(5);

    presentation.save("shape_rotation.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Результат:

Вращение фигуры

Добавить 3D‑эффекты фаски

Используйте IShape.getThreeDFormat для придания фигуре глубины и фасок. Этот пример создаёт зелёный эллипс с оранжевой обводкой, задаёт глубину 4 пункта через IThreeDFormat.setDepth, и применяет круглую верхнюю фаску шириной и высотой 6 пунктов через IThreeDFormat.getBevelTop. Фронтальная ортографическая камера и трёхточечное освещение делают фаску видимой.

import com.aspose.slides.*;
import android.graphics.Color;

Presentation presentation = new Presentation();
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    IAutoShape shape = slide.getShapes().addAutoShape(ShapeType.Ellipse, 50, 50, 100, 100);
    shape.getFillFormat().setFillType(FillType.Solid);
    shape.getFillFormat().getSolidFillColor().setColor(Color.rgb(0, 128, 0));
    shape.getLineFormat().getFillFormat().setFillType(FillType.Solid);
    shape.getLineFormat().getFillFormat().getSolidFillColor().setColor(Color.rgb(255, 165, 0));
    shape.getLineFormat().setWidth(2.0);
    shape.getThreeDFormat().setDepth(4);
    shape.getThreeDFormat().getBevelTop().setBevelType(BevelPresetType.Circle);
    shape.getThreeDFormat().getBevelTop().setHeight(6);
    shape.getThreeDFormat().getBevelTop().setWidth(6);
    shape.getThreeDFormat().getCamera().setCameraType(CameraPresetType.OrthographicFront);
    shape.getThreeDFormat().getLightRig().setLightType(LightRigPresetType.ThreePt);
    shape.getThreeDFormat().getLightRig().setDirection(LightingDirection.Top);

    presentation.save("3D_bevel_effect.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Результат:

3D‑эффект фаски

Добавить 3D‑эффекты вращения

Вид 3D‑фигуры контролируется настройками её камеры. Этот пример использует ICamera.setRotation с углами широты, долготы и разворота — соответственно 40°, 35° и 20°. Выбирает изометрическую камеру через ICamera.setCameraType и сбалансированное освещение через ILightRig.setLightType, затем сохраняет отформатированный прямоугольник.

import com.aspose.slides.*;

Presentation presentation = new Presentation();
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    IAutoShape autoShape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 50, 50, 150, 75);
    autoShape.getTextFrame().setText("Hello, Aspose!");
    autoShape.getThreeDFormat().getCamera().setCameraType(CameraPresetType.IsometricLeftUp);
    autoShape.getThreeDFormat().getCamera().setRotation(40, 35, 20);
    autoShape.getThreeDFormat().getLightRig().setLightType(LightRigPresetType.Balanced);

    presentation.save("3D_rotation_effect.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

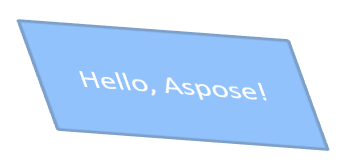

Результат:

3D‑эффект вращения

Управление черно‑белым отображением фигур

Метод IShape.setBlackWhiteMode задаёт, как отдельная фигура будет отрисовываться при просмотре или обработке презентации в черно‑белом режиме. Он не включает черно‑белый режим сам по себе и не меняет заливку, контур или другое форматирование фигуры в обычном цветном режиме.

Используйте значение из класса BlackWhiteMode для выбора нужного поведения. Например, Automatic позволяет приложению выбора выполнить преобразование, Gray и LightGray используют серый цвет, BlackWhite — только чёрный и белый, Black и White принудительно задают один цвет, Color сохраняет обычные цвета, а Hidden исключает фигуру в чёрно‑белом режиме. NotDefined означает отсутствие установленного режима на уровне фигуры.

Этот пример создаёт оранжевый прямоугольник и задаёт через IShape.setBlackWhiteMode серое отображение. Сохранённая фигура сохраняет оранжевую заливку для обычного цветного просмотра и запрашивает серый цвет у приложений, уважающих параметры чёрно‑белого отображения:

import com.aspose.slides.*;
import android.graphics.Color;

Presentation presentation = new Presentation();
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    IAutoShape shape = slide.getShapes().addAutoShape(ShapeType.Rectangle, 50, 50, 200, 100);
    shape.getFillFormat().setFillType(FillType.Solid);
    shape.getFillFormat().getSolidFillColor().setColor(Color.rgb(255, 165, 0));
    shape.setBlackWhiteMode(BlackWhiteMode.Gray);

    presentation.save("shape_black_white_mode.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

В обычном цветном режиме прямоугольник сохраняет оранжевую заливку. В рабочем процессе чёрно‑белого отображения он использует серый цвет, потому что его режим установлен в Gray. Это позволяет сохранить полноцветный слайд, задав при этом отдельный вид для печати, предварительного просмотра или иных процессов, учитывающих настройки чёрно‑белого отображения презентации.

Сброс форматирования

Используйте ISlide.reset для восстановления позиции, размеров и форматирования заполнителей слайдов из соответствующих заполнителей макета. Этот пример требует существующей презентации с заполнителями, связанными с макетом, и сбрасывает каждый слайд перед сохранением. Фигуры без соответствующих заполнителей макета не сбрасываются.

import com.aspose.slides.*;

Presentation presentation = new Presentation("sample.pptx");
try {
    for (ISlide slide : presentation.getSlides()) {
        slide.reset();
    }

    presentation.save("reset_formatting.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

FAQ

Влияет ли форматирование фигур на окончательный размер файла презентации?

Цвета, стили линий и параметры эффектов обычно добавляют немного данных по сравнению с вложенными изображениями и медиафайлами. Заливка изображениями может увеличить размер файла, поскольку их изображения хранятся в презентации.

Как обнаружить фигуры на слайде, имеющие идентичное форматирование, чтобы сгруппировать их?

Сравните ключевые свойства форматирования каждой фигуры — заливку, контур и параметры эффектов. Если все соответствующие значения совпадают, рассматривайте их стили как одинаковые и логически группируйте такие фигуры, что упрощает дальнейшее управление стилями.

Можно ли сохранить набор пользовательских стилей фигур в отдельный файл для повторного использования в других презентациях?

Да. Сохраните образцы фигур с нужными стилями в шаблонной презентации или файле шаблона .POTX. При создании новой презентации откройте шаблон, клонируйте нужные стилизованные фигуры и повторно примените их форматирование там, где это требуется.
