Управление рабочими книгами диаграмм в презентациях с использованием Java

О чём эта страница

Откройте для себя Aspose.Slides для Java: легко управляйте рабочими книгами диаграмм в форматах PowerPoint и OpenDocument, упрощая работу с данными вашей презентации.

Обзор

Эта статья объясняет, как работать с рабочими книгами диаграмм в Aspose.Slides. Она показывает, как читать и записывать данные диаграмм через потоки рабочей книги, использовать ячейки рабочей книги в качестве подписей данных диаграммы, получать доступ к коллекциям листов и указывать тип источника данных для значений диаграммы.

Также рассматривается работа с внешними рабочими книгами в качестве источников данных диаграмм. Примеры демонстрируют, как создать и назначить внешнюю рабочую книгу, получить путь к внешней рабочей книге, связанной с диаграммой, и редактировать данные диаграммы, когда рабочая книга доступна.

Для ячеек рабочей книги, представляющих отсутствующие данные, см. Управление отображением пустых ячеек для различий между пустой ячейкой и нулём, а также сравнения режимов отображения на линейной диаграмме.

Включать данные из скрытых строк и столбцов

Используйте IChart.setPlotVisibleCellsOnly для управления тем, будет ли диаграмма строить данные из скрытых строк и столбцов листа. Установите значение true, чтобы использовать только видимые ячейки, или false, чтобы включать как видимые, так и скрытые ячейки. Эта настройка управляет построением диаграммы; она не скрывает и не отображает строки или столбцы листа.

Пример презентации содержит столбчатую диаграмму как первую фигуру на первом слайде. Встроенный лист Sheet1 содержит диапазон источника A1:C4. Строка 3 и столбец C скрыты, но их ячейки всё равно содержат значения.

Строка листа	A: Месяц	B: Розничные продажи	C: Оптовые продажи (скрытый столбец)
2	Январь	10	30
3 (скрытая строка)	Февраль	40	60
4	Март	20	50

Получайте доступ к исходным ячейкам через IChartData.getChartDataWorkbook и проверяйте их скрытый статус с помощью IChartDataCell.isHidden. Этот метод сообщает о скрытом статусе без изменения его. В этом файле B2 видима, B3 относится к скрытой строке, а C2 — к скрытому столбцу; пример выводит false, true и true соответственно.

Для этого примера обновите данные диаграммы после изменения настройки построения: сохраните встроенную рабочую книгу с помощью readWorkbookStream и загрузите её снова с помощью writeWorkbookStream. При включении всех ячеек также используйте setRange для восстановления полного диапазона, включая скрытую категорию «Февраль». Простая смена флага недостаточна для обновления кэшированных данных диаграммы и меток категорий в этом примере.

import com.aspose.slides.*;

Presentation presentation = new Presentation("hidden-source-data.pptx");
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    int shapeCount = slide.getShapes().size();
    if (shapeCount > 0 && slide.getShapes().get_Item(0) instanceof IChart) {
        IChart chart = (IChart) slide.getShapes().get_Item(0);
        IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();
        System.out.println("B2 hidden: " + workbook.getCell(0, "B2").isHidden());
        System.out.println("B3 hidden: " + workbook.getCell(0, "B3").isHidden());
        System.out.println("C2 hidden: " + workbook.getCell(0, "C2").isHidden());

        byte[] workbookData = chart.getChartData().readWorkbookStream();
        for (boolean visibleOnly : new boolean[] { true, false }) {
            chart.setPlotVisibleCellsOnly(visibleOnly);

            // Обновить данные диаграммы из встроенной рабочей книги.
            chart.getChartData().writeWorkbookStream(workbookData);
            if (!visibleOnly) {
                // Восстановить полный диапазон источника, включая скрытые категории.
                chart.getChartData().setRange("Sheet1!$A$1:$C$4");
            }

            presentation.save("hidden_cells_" + visibleOnly + ".pptx", SaveFormat.Pptx);
        }
    } else {
        System.out.println("The first shape is not a chart.");
    }
} finally {
    presentation.dispose();
}

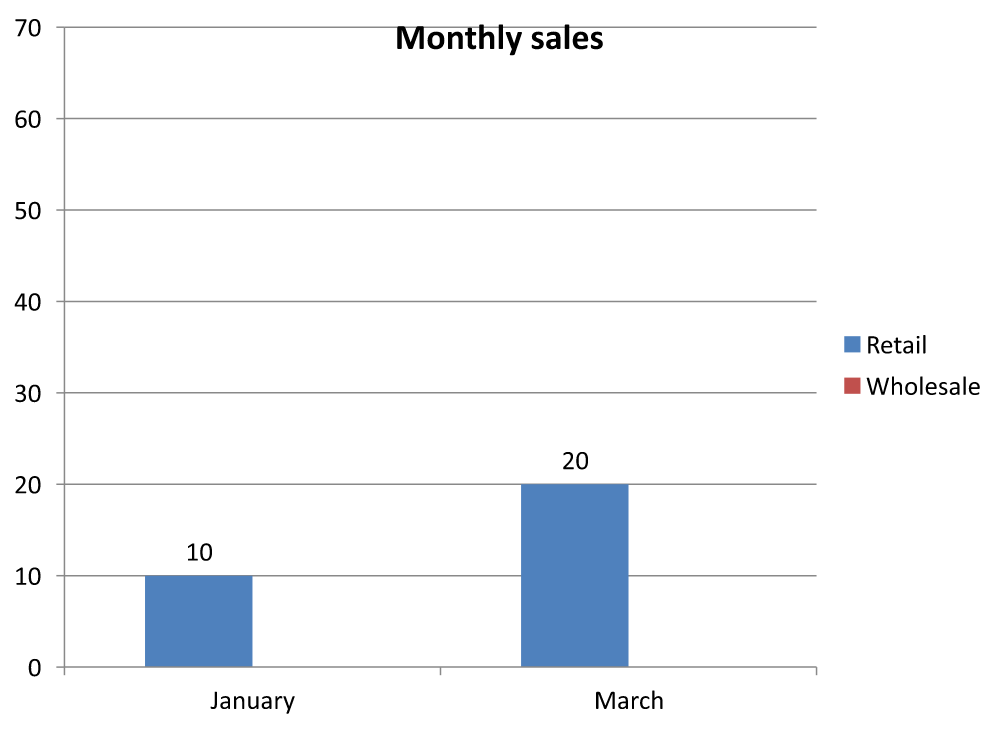

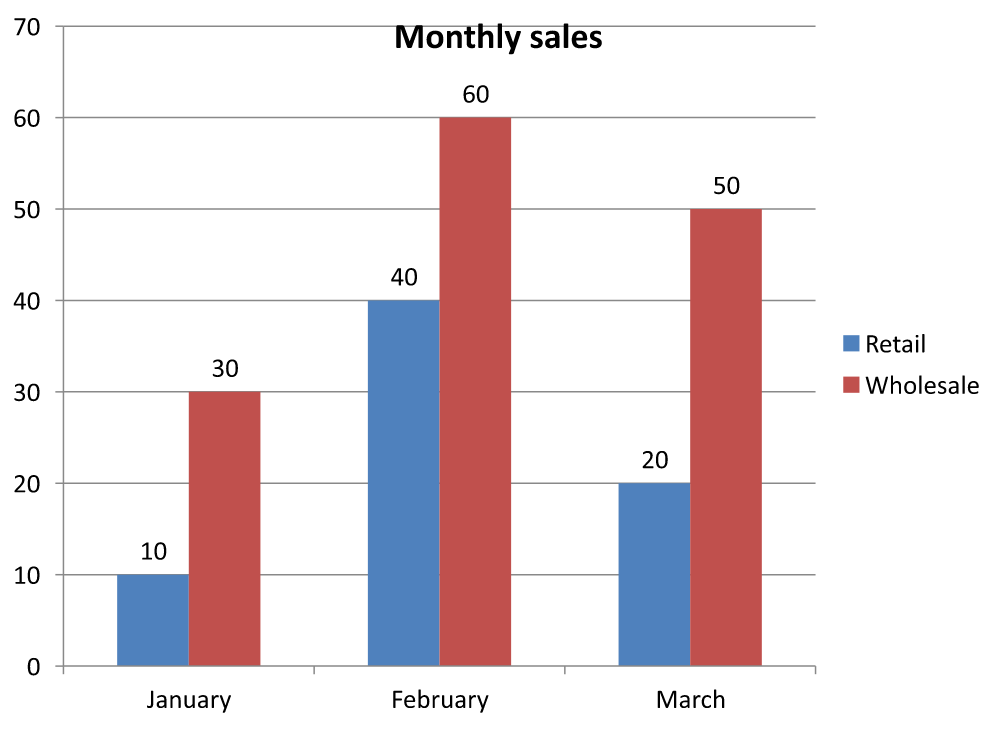

Пример сохраняет две версии презентации: одну только с видимыми значениями розничных продаж (10 и 20), и другую со всеми шестью значениями. Ниже изображены два режима построения. Строка 3 и столбец C остаются скрытыми в обеих встроенных рабочих книгах.

Только видимые ячейки (true)	Все ячейки (false)

Скрытая ячейка, содержащая значение, отличается от пустой ячейки. IChart.setDisplayBlanksAs управляет тем, как отображаются отсутствующие значения; он не включает и не исключает скрытые исходные данные. См. Управление отображением пустых ячеек для примера.

Получить диапазон данных диаграммы

Перед обновлением данных рабочей книги в существующей презентации проверьте исходные диапазоны, чтобы определить, какие ячейки листа использует каждая диаграмма. Метод IChartData.getRange возвращает текущий диапазон данных в виде формулы, квалифицируемой листом, например Sheet1!$A$1:$D$5. Здесь Sheet1 — имя листа, ! разделяет его от диапазона ячеек, а $A$1:$D$5 указывает ячейки от A1 до D5 включительно. Знаки доллара означают абсолютные ссылки на строки и столбцы.

Метод читает текущий диапазон без изменения диаграммы или её рабочей книги. Если диаграмма не использует рабочую книгу в качестве источника данных, генерируется InvalidOperationException. Подробнее см. Справочник API ChartData.

Этот пример открывает презентацию и проверяет фигуры на каждом слайде, ищет диаграммы. Он выводит имя каждой диаграммы и её исходный диапазон. Если диаграмма не использует рабочую книгу, выводится сообщение и переход к следующей диаграмме.

import com.aspose.slides.*;
import com.aspose.slides.exceptions.InvalidOperationException;

Presentation presentation = new Presentation("presentation.pptx");
try {
    for (ISlide slide : presentation.getSlides()) {
        for (IShape shape : slide.getShapes()) {
            if (shape instanceof IChart) {
                IChart chart = (IChart) shape;
                try {
                    String range = chart.getChartData().getRange();
                    System.out.println(chart.getName() + ": " + range);
                } catch (InvalidOperationException exception) {
                    System.out.println(chart.getName() + ": The chart does not use a workbook as its data source.");
                }
            }
        }
    }
} finally {
    presentation.dispose();
}

Чтение и запись данных диаграммы из рабочей книги

Aspose.Slides for Java предоставляет методы readWorkbookStream и writeWorkbookStream, позволяющие читать и записывать рабочие книги данных диаграмм (содержащие данные, отредактированные с помощью Aspose.Cells). Примечание: данные диаграммы должны быть организованы тем же способом или иметь структуру, аналогичную исходной.

В примере используется презентация с диаграммой как первой фигурой на первом слайде. Встроенная рабочая книга считывается в массив байтов, очищаются существующие серии и категории, затем та же рабочая книга записывается обратно. Изменения остаются в памяти; презентация не сохраняется.

import com.aspose.slides.*;

Presentation presentation = new Presentation("chart.pptx");
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    int shapeCount = slide.getShapes().size();
    if (shapeCount > 0 && slide.getShapes().get_Item(0) instanceof IChart) {
        IChart chart = (IChart) slide.getShapes().get_Item(0);
        IChartData chartData = chart.getChartData();
        byte[] workbookData = chartData.readWorkbookStream();

        chartData.getSeries().clear();
        chartData.getCategories().clear();

        chartData.writeWorkbookStream(workbookData);
    } else {
        System.out.println("The first shape is not a chart.");
    }
} finally {
    presentation.dispose();
}

Проверка макета диаграммы после изменения рабочей книги

При замене встроенной рабочей книги изменённой, диаграмма сохраняет исходные коллекции серий и категорий. Это несоответствие может привести к сбою IChart.validateChartLayout с ошибкой «индекс за пределами диапазона». Очистите существующие серии и категории перед записью обновлённой рабочей книги обратно в диаграмму. В примере используется диаграмма, являющаяся первой фигурой на первом слайде. Комментарий отмечает место, где могла бы происходить правка рабочей книги; рабочий пример записывает оригинальную рабочую книгу обратно и проверяет макет в памяти.

import com.aspose.slides.*;

Presentation presentation = new Presentation("chart.pptx");
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    int shapeCount = slide.getShapes().size();
    if (shapeCount > 0 && slide.getShapes().get_Item(0) instanceof IChart) {
        IChart chart = (IChart) slide.getShapes().get_Item(0);
        IChartData chartData = chart.getChartData();
        byte[] workbookData = chartData.readWorkbookStream();

        // Измените байты рабочей книги здесь, например, с помощью Aspose.Cells.

        chartData.getSeries().clear();
        chartData.getCategories().clear();

        chartData.writeWorkbookStream(workbookData);
        chart.validateChartLayout();
    } else {
        System.out.println("The first shape is not a chart.");
    }
} finally {
    presentation.dispose();
}

Очистка коллекций удаляет устаревшие ссылки данных до записи рабочей книги. Перед использованием диаграммы заново построьте необходимые сопоставления серий и категорий для обновлённой рабочей книги.

Установить ячейку рабочей книги в качестве подписи данных диаграммы

Можно использовать текст из ячеек рабочей книги в качестве подписей данных диаграммы.

В примере добавляется пузырьковая диаграмма с типовыми данными на первый слайд существующей презентации. Используются ячейки A10:A12 листа 0 для первых трёх подписей первой серии, включаются подписи из ячеек, и сохраняется обновлённая презентация.

import com.aspose.slides.*;

Presentation presentation = new Presentation("chart2.pptx");
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    IChart chart = slide.getShapes().addChart(ChartType.Bubble, 50, 50, 600, 400, true);
    IChartSeries series = chart.getChartData().getSeries().get_Item(0);
    IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();

    series.getLabels().getDefaultDataLabelFormat().setShowLabelValueFromCell(true);
    series.getLabels().get_Item(0).setValueFromCell(workbook.getCell(0, "A10", "Label 0 cell value"));
    series.getLabels().get_Item(1).setValueFromCell(workbook.getCell(0, "A11", "Label 1 cell value"));
    series.getLabels().get_Item(2).setValueFromCell(workbook.getCell(0, "A12", "Label 2 cell value"));

    presentation.save("resultchart.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Управление листами

Метод IChartDataWorkbook.getWorksheets предоставляет доступ к листам в рабочей книге диаграммы. В примере создаётся круговая диаграмма с типовыми данными и выводятся имена всех листов в консоль.

import com.aspose.slides.*;

Presentation presentation = new Presentation();
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    IChart chart = slide.getShapes().addChart(ChartType.Pie, 50, 50, 400, 500);
    IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();

    for (int i = 0; i < workbook.getWorksheets().size(); i++) {
        System.out.println(workbook.getWorksheets().get_Item(i).getName());
    }
} finally {
    presentation.dispose();
}

Указание типа источника данных

В примере создаётся 3D столбчатая диаграмма с типовыми данными и задаются два имени серий, использующих разные источники данных. Первое имя задаётся строковым литералом; второе — ячейкой C1 листа 0. Перечисление DataSourceType выбирает источник для каждого имени. Пример сохраняет презентацию с обновлёнными именами серий.

import com.aspose.slides.*;

Presentation presentation = new Presentation();
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    IChart chart = slide.getShapes().addChart(ChartType.Column3D, 50, 50, 600, 400, true);
    IStringChartValue literalName = chart.getChartData().getSeries().get_Item(0).getName();

    literalName.setDataSourceType(DataSourceType.StringLiterals);
    literalName.setData("LiteralString");

    IStringChartValue cellName = chart.getChartData().getSeries().get_Item(1).getName();
    IChartDataCell nameCell = chart.getChartData().getChartDataWorkbook().getCell(0, "C1", "NewCell");
    cellName.setDataSourceType(DataSourceType.Worksheet);
    cellName.setData(nameCell);

    presentation.save("pres.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Обнаружение неподдерживаемых форматов встроенных рабочих книг

Aspose.Slides не поддерживает бинарный формат Excel (.xlsb), который может быть встроен в некоторые диаграммы. Можно использовать метод getEmbeddedWorkbookType на объекте IChartData совместно с перечислением WorkbookType для обнаружения неподдерживаемых форматов и пропуска соответствующих диаграмм. Пример проверяет фигуры на первом слайде существующей презентации, пропускает не‑диаграммные фигуры и выводит диагностическое сообщение для каждой диаграммы с вложенной рабочей книгой .xlsb.

import com.aspose.slides.*;

Presentation presentation = new Presentation("sample.pptx");
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    for (IShape shape : slide.getShapes()) {
        if (!(shape instanceof IChart)) {
            continue;
        }

        IChart chart = (IChart) shape;
        IChartData chartData = chart.getChartData();
        boolean isInternalWorkbook = chartData.getDataSourceType() == ChartDataSourceType.InternalWorkbook;
        boolean isBinaryMacro = chartData.getEmbeddedWorkbookType() == WorkbookType.WorkbookBinaryMacro;

        if (isInternalWorkbook && isBinaryMacro) {
            System.out.println("Skipping a chart with an unsupported .xlsb workbook.");
            continue;
        }

        // Читать или изменять поддерживаемые данные рабочей книги диаграммы здесь.
    }
} finally {
    presentation.dispose();
}

Внешняя рабочая книга

Aspose.Slides поддерживает использование внешних рабочих книг в качестве источника данных для диаграмм.

Создание внешней рабочей книги

Используйте readWorkbookStream и setExternalWorkbook для экспорта встроенной рабочей книги диаграммы в файл и привязки диаграммы к этой внешней рабочей книге.

В примере создаётся круговая диаграмма с типовыми данными и экспортируется её рабочая книга. Запись файла завершается перед назначением внешней рабочей книги в качестве источника данных диаграммы, затем сохраняется связанная презентация.

import com.aspose.slides.*;
import java.io.IOException;
import java.nio.file.Files;
import java.nio.file.Path;
import java.nio.file.Paths;

Presentation presentation = new Presentation();
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    IChart chart = slide.getShapes().addChart(ChartType.Pie, 50, 50, 400, 600);
    Path workbookPath = Paths.get("externalWorkbook1.xlsx").toAbsolutePath();
    byte[] workbookData = chart.getChartData().readWorkbookStream();
    try {
        Files.write(workbookPath, workbookData);
        chart.getChartData().setExternalWorkbook(workbookPath.toString());
        presentation.save("externalWorkbook.pptx", SaveFormat.Pptx);
    } catch (IOException exception) {
        System.out.println("Could not write the external workbook: " + exception.getMessage());
    }
} finally {
    presentation.dispose();
}

Назначение внешней рабочей книги

С помощью метода setExternalWorkbook можно назначить внешнюю рабочую книгу диаграмме в качестве её источника данных. Этот метод также можно использовать для обновления пути к внешней рабочей книге (если она была перемещена).

Хотя редактировать данные в рабочих книгах, хранящихся в удалённых ресурсах, нельзя, такие книги всё равно могут использоваться как внешний источник данных. Если указан относительный путь к внешней рабочей книге, он автоматически преобразуется в полный путь.

В примере используется внешняя рабочая книга, лист Sheet1 которой содержит имя серии в B1, имена категорий в A2:A4 и числовые значения в B2:B4. Пример создаёт круговую диаграмму, привязывает рабочую книгу и использует setRange для сопоставления A1:B4 с одной серией и тремя категориями. Презентация сохраняется с привязанной диаграммой.

import com.aspose.slides.*;
import java.nio.file.Paths;

Presentation presentation = new Presentation();
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    IChart chart = slide.getShapes().addChart(ChartType.Pie, 50, 50, 400, 600, true);
    IChartData chartData = chart.getChartData();
    String workbookPath = Paths.get("externalWorkbook.xlsx").toAbsolutePath().toString();

    chartData.setExternalWorkbook(workbookPath);
    chartData.setRange("Sheet1!$A$1:$B$4");

    presentation.save("Presentation_with_externalWorkbook.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Параметр updateChartData метода setExternalWorkbook управляет загрузкой рабочей книги.

• Когда updateChartData равен false, обновляется только путь к рабочей книге. Данные диаграммы не загружаются и не обновляются из целевой рабочей книги, поэтому рабочая книга может быть недоступна.
• Когда updateChartData равен true, данные диаграммы обновляются из целевой рабочей книги.

В следующем примере задаётся фиктивный URL с updateChartData, установленным в false. Диаграмма сохраняет типовые данные, и презентация сохраняется без попытки загрузить недоступную рабочую книгу.

import com.aspose.slides.*;

Presentation presentation = new Presentation();
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    IChart chart = slide.getShapes().addChart(ChartType.Pie, 50, 50, 400, 600, true);
    chart.getChartData().setExternalWorkbook("https://example.com/unavailable-workbook.xlsx", false);

    presentation.save("SetExternalWorkbookWithUpdateChartData.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Получить путь к внешней рабочей книге источника данных диаграммы

Чтобы определить, к какой рабочей книге привязана диаграмма, проверьте, использует ли диаграмма внешний источник данных, и получите её путь.

Пример проверяет первую фигуру на первом слайде презентации с внешней привязанной рабочей книгой. Если это диаграмма, связанная с внешней рабочей книгой, пример выводит getExternalWorkbookPath в консоль. Затем сохраняет копию презентации.

import com.aspose.slides.*;

Presentation presentation = new Presentation("externalWorkbook.pptx");
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    if (slide.getShapes().size() > 0 && slide.getShapes().get_Item(0) instanceof IChart) {
        IChart chart = (IChart) slide.getShapes().get_Item(0);
        IChartData chartData = chart.getChartData();
        if (chartData.getDataSourceType() == ChartDataSourceType.ExternalWorkbook) {
            System.out.println(chartData.getExternalWorkbookPath());
        } else {
            System.out.println("The chart does not use an external workbook.");
        }
    } else {
        System.out.println("The first shape is not a chart.");
    }

    presentation.save("Result.pptx", SaveFormat.Pptx);
} finally {
    presentation.dispose();
}

Редактирование данных диаграммы

Можно редактировать данные во внешних рабочих книгах так же, как и во внутренних. Если внешняя рабочая книга не может быть загружена, будет сгенерировано исключение.

Пример использует диаграмму, являющуюся первой фигурой на первом слайде и привязанную к доступной внешней рабочей книге. Он устанавливает значение первой точки данных первой серии в 100 и сохраняет обновлённую презентацию. Редактирование значений ячеек может изменить привязанный внешний файл XLSX, поэтому используйте копию, если необходимо сохранить оригинальную рабочую книгу.

import com.aspose.slides.*;

Presentation presentation = new Presentation("presentation.pptx");
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    int shapeCount = slide.getShapes().size();
    if (shapeCount > 0 && slide.getShapes().get_Item(0) instanceof IChart) {
        IChart chart = (IChart) slide.getShapes().get_Item(0);
        IChartSeriesCollection series = chart.getChartData().getSeries();
        if (series.size() > 0 && series.get_Item(0).getDataPoints().size() > 0) {
            IChartDataCell valueCell = series.get_Item(0).getDataPoints().get_Item(0).getValue().getAsCell();
            if (valueCell != null) {
                valueCell.setValue(100);
                presentation.save("presentation_out.pptx", SaveFormat.Pptx);
            } else {
                System.out.println("The first data point is not linked to a workbook cell.");
            }
        } else {
            System.out.println("The chart has no data points to edit.");
        }
    } else {
        System.out.println("The first shape is not a chart.");
    }
} finally {
    presentation.dispose();
}

Восстановление рабочей книги из кэша диаграммы

Если диаграмма использует внешнюю рабочую книгу, которой нет или она недоступна, Aspose.Slides может восстановить рабочую книгу диаграммы из кэшированных данных презентации. Создайте LoadOptions, вызовите LoadOptions.setSpreadsheetOptions, и установите ISpreadsheetOptions.setRecoverWorkbookFromChartCache в true перед открытием презентации.

Следующий пример на Java восстанавливает данные рабочей книги для диаграммы, являющейся первой фигурой на первом слайде и ссылающейся на недоступную внешнюю рабочую книгу. Доступ к восстановленным данным осуществляется через IChart.getChartData и IChartData.getChartDataWorkbook:

import com.aspose.slides.*;

SpreadsheetOptions spreadsheetOptions = new SpreadsheetOptions();
spreadsheetOptions.setRecoverWorkbookFromChartCache(true);

LoadOptions loadOptions = new LoadOptions();
loadOptions.setSpreadsheetOptions(spreadsheetOptions);

Presentation presentation = new Presentation("presentation.pptx", loadOptions);
try {
    ISlide slide = presentation.getSlides().get_Item(0);

    int shapeCount = slide.getShapes().size();
    if (shapeCount > 0 && slide.getShapes().get_Item(0) instanceof IChart) {
        IChart chart = (IChart) slide.getShapes().get_Item(0);
        IChartDataWorkbook recoveredWorkbook = chart.getChartData().getChartDataWorkbook();

        // Читать или изменять восстановленные данные рабочей книги здесь.
    } else {
        System.out.println("The first shape is not a chart.");
    }
} finally {
    presentation.dispose();
}

Если внешняя рабочая книга недоступна и восстановление отключено, Aspose.Slides генерирует исключение. Включайте восстановление только тогда, когда использование кэшированных данных диаграммы является приемлемым резервным вариантом, так как кэш может не содержать изменений, сделанных во внешней рабочей книге после последнего обновления презентации.

Часто задаваемые вопросы

Можно ли определить, связана ли конкретная диаграмма с внешней или встроенной рабочей книгой?

Да. У диаграммы есть тип источника данных и путь к внешней рабочей книге; если источник — внешняя рабочая книга, можно прочитать полный путь, чтобы убедиться, что используется внешний файл.

Поддерживаются ли относительные пути к внешним рабочим книгам и как они хранятся?

Да. При указании относительного пути он автоматически преобразуется в абсолютный. Презентация сохраняет абсолютный путь в файле PPTX, поэтому при перемещении рабочей книги может потребоваться обновить связь.

Можно ли использовать рабочие книги, расположенные на сетевых ресурсах/общих папках?

Да, такие рабочие книги могут использоваться в качестве внешнего источника данных. Однако редактирование удалённых рабочих книг напрямую из Aspose.Slides не поддерживается — они могут служить лишь источником.

Перезаписывает ли Aspose.Slides внешний файл XLSX при сохранении презентации?

Презентация сохраняет связь с внешним файлом. Редактирование данных диаграммы, подкреплённых ячейками, может также обновлять связанный локальный файл XLSX. Используйте копию рабочей книги, если оригинал должен оставаться неизменным.

Что делать, если внешний файл защищён паролем?

Aspose.Slides не принимает пароль при связывании. Обычно снимают защиту заранее или создают расшифрованную копию (например, с помощью Aspose.Cells) и привязывают её.

Могут ли несколько диаграмм ссылаться на одну и ту же внешнюю рабочую книгу?

Да. Каждая диаграмма хранит свою собственную ссылку. Если они указывают на один и тот же файл, изменение этого файла будет отражено во всех диаграммах при следующей загрузке данных.
