Создать или обновить диаграммы PowerPoint в Java
Обзор
В этой статье представлено всестороннее руководство по созданию и настройке диаграмм с использованием Aspose.Slides for Java. Вы узнаете, как программно добавить диаграмму на слайд, заполнить её данными и применить различные параметры форматирования, чтобы соответствовать вашим конкретным требованиям к дизайну. На протяжении всей статьи подробные примеры кода иллюстрируют каждый шаг, от инициализации презентации и объекта диаграммы до настройки рядов, осей и легенд. Следуя этому руководству, вы получите прочное понимание того, как интегрировать динамическое создание диаграмм в ваши Java‑приложения, упрощая процесс создания презентаций, основанных на данных.
Создание диаграммы
Диаграммы помогают быстро визуализировать данные и получать инсайты, которые могут быть не сразу очевидны из таблицы или электронных таблиц.
Зачем создавать диаграммы?
Используя диаграммы, вы можете:
- агрегировать, конденсировать или суммировать большие объемы данных на одном слайде презентации;
- выявлять шаблоны и тенденции в данных;
- определять направление и динамику данных во времени или относительно конкретной единицы измерения;
- выявлять выбросы, аномалии, отклонения, ошибки и нелогичные данные;
- коммуницировать или представлять сложные данные.
В PowerPoint вы можете создавать диаграммы через функцию Insert, которая предоставляет шаблоны для создания многих типов диаграмм. С помощью Aspose.Slides вы можете создавать как обычные диаграммы (на основе популярных типов) так и пользовательские диаграммы.
Note
Используйте перечисление ChartType в пакете com.aspose.slides. Значения в этом перечислении соответствуют различным типам диаграмм.Создание сгруппированных столбчатых диаграмм
Этот пример использует addChart для создания сгруппированной столбчатой диаграммы, сравнивающей два ряда по трём категориям. Ряды используют красную и зелёную заливку, а отдельные подписи показывают названия категорий, названия рядов и значения. Индекс листа 0 относится к первому листу во встроенной рабочей книге диаграммы.
import com.aspose.slides.*;
import java.awt.Color;
Presentation presentation = new Presentation();
try
{
ISlide slide = presentation.getSlides().get_Item(0);
IChart chart = slide.getShapes().addChart(ChartType.ClusteredColumn, 20, 20, 500, 300);
chart.getChartTitle().addTextFrameForOverriding("Sample Title");
chart.getChartTitle().getTextFrameForOverriding().getTextFrameFormat().setCenterText(NullableBool.True);
chart.getChartTitle().setHeight(20);
chart.setTitle(true);
IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();
int worksheetIndex = 0;
chart.getChartData().getSeries().clear();
chart.getChartData().getCategories().clear();
IChartDataCell seriesNameCell = workbook.getCell(worksheetIndex, 0, 1, "Series 1");
chart.getChartData().getSeries().add(seriesNameCell, chart.getType());
seriesNameCell = workbook.getCell(worksheetIndex, 0, 2, "Series 2");
chart.getChartData().getSeries().add(seriesNameCell, chart.getType());
IChartDataCell categoryCell = workbook.getCell(worksheetIndex, 1, 0, "Category 1");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(worksheetIndex, 2, 0, "Category 2");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(worksheetIndex, 3, 0, "Category 3");
chart.getChartData().getCategories().add(categoryCell);
IChartSeries series = chart.getChartData().getSeries().get_Item(0);
IChartDataCell valueCell = workbook.getCell(worksheetIndex, 1, 1, 20);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, 2, 1, 50);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, 3, 1, 30);
series.getDataPoints().addDataPointForBarSeries(valueCell);
series.getFormat().getFill().setFillType(FillType.Solid);
series.getFormat().getFill().getSolidFillColor().setColor(Color.RED);
series = chart.getChartData().getSeries().get_Item(1);
valueCell = workbook.getCell(worksheetIndex, 1, 2, 30);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, 2, 2, 10);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, 3, 2, 60);
series.getDataPoints().addDataPointForBarSeries(valueCell);
series.getFormat().getFill().setFillType(FillType.Solid);
series.getFormat().getFill().getSolidFillColor().setColor(new Color(0, 128, 0));
IDataLabel label = series.getDataPoints().get_Item(0).getLabel();
label.getDataLabelFormat().setShowCategoryName(true);
label = series.getDataPoints().get_Item(1).getLabel();
label.getDataLabelFormat().setShowSeriesName(true);
label = series.getDataPoints().get_Item(2).getLabel();
label.getDataLabelFormat().setShowValue(true);
label.getDataLabelFormat().setShowSeriesName(true);
label.getDataLabelFormat().setSeparator("/");
presentation.save("AsposeChart.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}

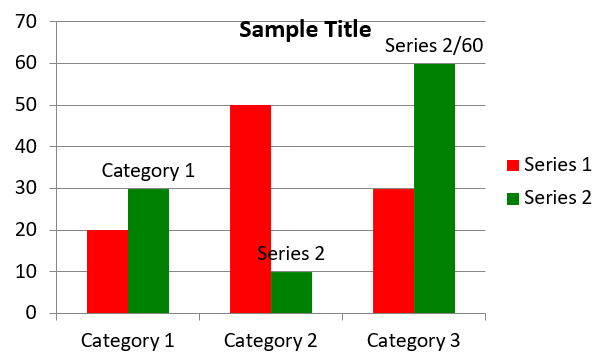

Результат:
Создание точечных диаграмм
Точечные диаграммы (также известные как scatter plots или x‑y графики) часто используются для проверки шаблонов или демонстрации корреляций между двумя переменными.
Используйте точечную диаграмму, когда:
- У вас есть парные числовые данные.
- У вас есть две переменные, которые хорошо сочетаются.
- Вы хотите определить, связаны ли две переменные.
- У вас есть независимая переменная, имеющая несколько значений для зависимой переменной.
Этот пример отображает два набора значений x‑y. Первый ряд использует прямые линии со звёздочными маркерами, второй — сглаженные линии с круговыми маркерами; оба используют размер маркера 10, задаваемый методом setSize. Метод setSymbol контролирует форму маркера.
import com.aspose.slides.*;
Presentation presentation = new Presentation();
try
{
ISlide slide = presentation.getSlides().get_Item(0);
IChart chart = slide.getShapes().addChart(ChartType.ScatterWithSmoothLines, 20, 20, 500, 300);
IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();
int worksheetIndex = 0;
chart.getChartData().getSeries().clear();
IChartDataCell seriesNameCell = workbook.getCell(worksheetIndex, 1, 1, "Series 1");
chart.getChartData().getSeries().add(seriesNameCell, chart.getType());
seriesNameCell = workbook.getCell(worksheetIndex, 1, 3, "Series 2");
chart.getChartData().getSeries().add(seriesNameCell, chart.getType());
IChartSeries series = chart.getChartData().getSeries().get_Item(0);
IChartDataCell xValueCell = workbook.getCell(worksheetIndex, 2, 1, 1);
IChartDataCell yValueCell = workbook.getCell(worksheetIndex, 2, 2, 3);
series.getDataPoints().addDataPointForScatterSeries(xValueCell, yValueCell);
xValueCell = workbook.getCell(worksheetIndex, 3, 1, 2);
yValueCell = workbook.getCell(worksheetIndex, 3, 2, 10);
series.getDataPoints().addDataPointForScatterSeries(xValueCell, yValueCell);
series.setType(ChartType.ScatterWithStraightLinesAndMarkers);
series.getMarker().setSize(10);
series.getMarker().setSymbol(MarkerStyleType.Star);
series = chart.getChartData().getSeries().get_Item(1);
xValueCell = workbook.getCell(worksheetIndex, 2, 3, 5);
yValueCell = workbook.getCell(worksheetIndex, 2, 4, 2);
series.getDataPoints().addDataPointForScatterSeries(xValueCell, yValueCell);
xValueCell = workbook.getCell(worksheetIndex, 3, 3, 3);
yValueCell = workbook.getCell(worksheetIndex, 3, 4, 1);
series.getDataPoints().addDataPointForScatterSeries(xValueCell, yValueCell);
xValueCell = workbook.getCell(worksheetIndex, 4, 3, 2);
yValueCell = workbook.getCell(worksheetIndex, 4, 4, 2);
series.getDataPoints().addDataPointForScatterSeries(xValueCell, yValueCell);
xValueCell = workbook.getCell(worksheetIndex, 5, 3, 5);
yValueCell = workbook.getCell(worksheetIndex, 5, 4, 1);
series.getDataPoints().addDataPointForScatterSeries(xValueCell, yValueCell);
series.getMarker().setSize(10);
series.getMarker().setSymbol(MarkerStyleType.Circle);
presentation.save("AsposeChart.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}

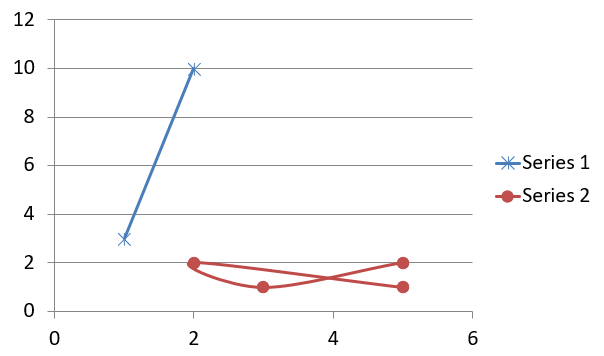

Результат:
Создание круговых диаграмм
Круговые диаграммы лучше всего использовать для отображения отношения части к целому, особенно когда данные содержат категориальные метки с числовыми значениями. Однако если в ваших данных много частей или меток, возможно, стоит рассмотреть столбчатую диаграмму вместо этого.
Этот пример создаёт круговую диаграмму с тремя квартальными значениями. Каждый сектор имеет пользовательскую заливку и границу, а подписи отображают различные комбинации значений, процентов и информации о ряде. Метод setFirstSliceAngle задаёт угол начала первого сектора в 180 градусов.
import com.aspose.slides.*;
import java.awt.Color;
Presentation presentation = new Presentation();
try
{
ISlide slide = presentation.getSlides().get_Item(0);
IChart chart = slide.getShapes().addChart(ChartType.Pie, 20, 20, 500, 300);
chart.getChartTitle().addTextFrameForOverriding("Sample Title");
chart.getChartTitle().getTextFrameForOverriding().getTextFrameFormat().setCenterText(NullableBool.True);
chart.getChartTitle().setHeight(20);
chart.setTitle(true);
chart.getChartData().getSeries().get_Item(0).getLabels().getDefaultDataLabelFormat().setShowValue(true);
IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();
int worksheetIndex = 0;
chart.getChartData().getSeries().clear();
chart.getChartData().getCategories().clear();
IChartDataCell categoryCell = workbook.getCell(0, 1, 0, "1st Qtr");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, 2, 0, "2nd Qtr");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, 3, 0, "3rd Qtr");
chart.getChartData().getCategories().add(categoryCell);
IChartDataCell seriesNameCell = workbook.getCell(0, 0, 1, "Series 1");
IChartSeries series = chart.getChartData().getSeries().add(seriesNameCell, chart.getType());
IChartDataCell valueCell = workbook.getCell(worksheetIndex, 1, 1, 20);
series.getDataPoints().addDataPointForPieSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, 2, 1, 50);
series.getDataPoints().addDataPointForPieSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, 3, 1, 30);
series.getDataPoints().addDataPointForPieSeries(valueCell);
chart.getChartData().getSeriesGroups().get_Item(0).setColorVaried(true);
IChartDataPoint firstSlice = series.getDataPoints().get_Item(0);
firstSlice.getFormat().getFill().setFillType(FillType.Solid);
firstSlice.getFormat().getFill().getSolidFillColor().setColor(Color.CYAN);
firstSlice.getFormat().getLine().getFillFormat().setFillType(FillType.Solid);
firstSlice.getFormat().getLine().getFillFormat().getSolidFillColor().setColor(Color.GRAY);
firstSlice.getFormat().getLine().setWidth(3.0);
firstSlice.getFormat().getLine().setStyle(LineStyle.ThinThick);
firstSlice.getFormat().getLine().setDashStyle(LineDashStyle.LargeDash);
IChartDataPoint secondSlice = series.getDataPoints().get_Item(1);
secondSlice.getFormat().setFill().setFillType(FillType.Solid);
secondSlice.getFormat().getFill().getSolidFillColor().setColor(new Color(165, 42, 42));
secondSlice.getFormat().getLine().getFillFormat().setFillType(FillType.Solid);
secondSlice.getFormat().getLine().getFillFormat().getSolidFillColor().setColor(Color.BLUE);
secondSlice.getFormat().getLine().setWidth(3.0);
secondSlice.getFormat().getLine().setStyle(LineStyle.Single);
secondSlice.getFormat().getLine().setDashStyle(LineDashStyle.LargeDashDot);
IChartDataPoint thirdSlice = series.getDataPoints().get_Item(2);
thirdSlice.getFormat().getFill().setFillType(FillType.Solid);
thirdSlice.getFormat().getFill().getSolidFillColor().setColor(new Color(255, 127, 80));
thirdSlice.getFormat().getLine().getFillFormat().setFillType(FillType.Solid);
thirdSlice.getFormat().getLine().getFillFormat().getSolidFillColor().setColor(Color.RED);
thirdSlice.getFormat().getLine().setWidth(2.0);
thirdSlice.getFormat().getLine().setStyle(LineStyle.ThinThin);
thirdSlice.getFormat().getLine().setDashStyle(LineDashStyle.LargeDashDotDot);
IDataLabel firstLabel = series.getDataPoints().get_Item(0).getLabel();
firstLabel.getDataLabelFormat().setShowValue(true);
IDataLabel secondLabel = series.getDataPoints().get_Item(1).getLabel();
secondLabel.getDataLabelFormat().setShowValue(true);
secondLabel.getDataLabelFormat().setShowLegendKey(true);
secondLabel.getDataLabelFormat().setShowPercentage(true);
IDataLabel thirdLabel = series.getDataPoints().get_Item(2).getLabel();
thirdLabel.getDataLabelFormat().setShowSeriesName(true);
thirdLabel.getDataLabelFormat().setShowPercentage(true);
series.getLabels().getDefaultDataLabelFormat().setShowLeaderLines(true);
chart.getChartData().getSeriesGroups().get_Item(0).setFirstSliceAngle(180);
presentation.save("PieChart.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}

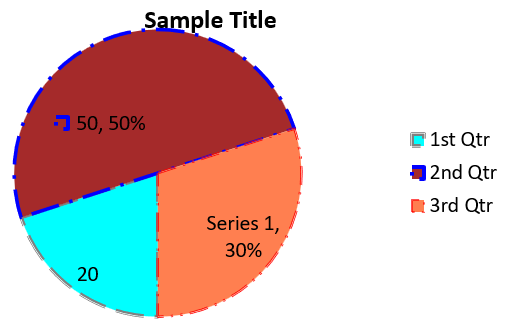

Результат:
Чтобы улучшить читаемость подписей за пределами круга, см. Format Leader Lines для примера, где подписи позиционируются и настраиваются цвет, ширина, прозрачность и стиль штрихов линии.
Создание линейных диаграмм
Линейные диаграммы (также известные как line graphs) лучше всего использовать, когда необходимо показать изменения значений во времени. С помощью линейной диаграммы можно сравнивать большой объём данных одновременно, отслеживать изменения и тенденции, выделять аномалии в рядах данных и многое другое.
Этот пример использует addChart для создания линейной диаграммы с рядами и категориями по умолчанию, затем сохраняет презентацию в формате PPTX.
import com.aspose.slides.*;
Presentation presentation = new Presentation();
try
{
ISlide slide = presentation.getSlides().get_Item(0);
IChart lineChart = slide.getShapes().addChart(ChartType.Line, 20, 20, 500, 300);
presentation.save("lineChart.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}

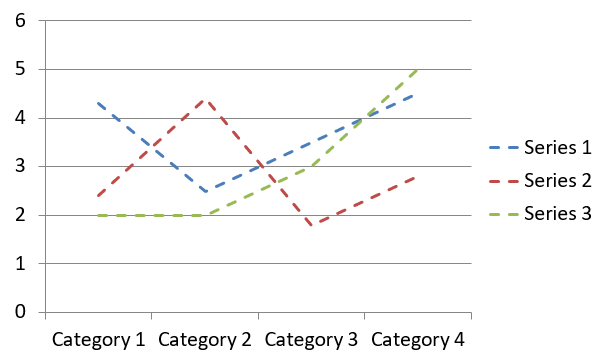

По умолчанию точки на линейной диаграмме соединяются прямыми непрерывными линиями. Если нужно соединять точки пунктиром, вызовите setDashStyle с значением из LineDashStyle:
import com.aspose.slides.*;
Presentation presentation = new Presentation();
try
{
ISlide slide = presentation.getSlides().get_Item(0);
IChart lineChart = slide.getShapes().addChart(ChartType.Line, 20, 20, 500, 300);
for (IChartSeries series : lineChart.getChartData().getSeries())
{
series.getFormat().getLine().setDashStyle(LineDashStyle.Dash);
}
}
finally
{
presentation.dispose();
}
Результат:
Создание деревовидных диаграмм
Деревовидные диаграммы лучше всего использовать для данных о продажах, когда нужно показать относительный размер категорий и быстро привлечь внимание к элементам, вносящим наибольший вклад в каждую категорию.
Этот пример создаёт деревовидную диаграмму с восемью листами, сгруппированными в четыре ствола и две ветви. Метод setGroupingItem назначает стволы уровнем группировки 1 и ветви уровнем 2. Значения определяют относительные размеры прямоугольников, а метки категорий и перекрывающиеся метки родителей показывают иерархию.
import com.aspose.slides.*;
Presentation presentation = new Presentation();
try
{
ISlide slide = presentation.getSlides().get_Item(0);
IChart chart = slide.getShapes().addChart(ChartType.Treemap, 20, 20, 500, 300);
chart.getChartData().getCategories().clear();
chart.getChartData().getSeries().clear();
IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();
workbook.clear(0);
// Ветка 1
IChartDataCell categoryCell = workbook.getCell(0, "C1", "Leaf1");
IChartCategory leaf = chart.getChartData().getCategories().add(categoryCell);
leaf.getGroupingLevels().setGroupingItem(1, "Stem1");
leaf.getGroupingLevels().setGroupingItem(2, "Branch1");
categoryCell = workbook.getCell(0, "C2", "Leaf2");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, "C3", "Leaf3");
leaf = chart.getChartData().getCategories().add(categoryCell);
leaf.getGroupingLevels().setGroupingItem(1, "Stem2");
categoryCell = workbook.getCell(0, "C4", "Leaf4");
chart.getChartData().getCategories().add(categoryCell);
// Ветка 2
categoryCell = workbook.getCell(0, "C5", "Leaf5");
leaf = chart.getChartData().getCategories().add(categoryCell);
leaf.getGroupingLevels().setGroupingItem(1, "Stem3");
leaf.getGroupingLevels().setGroupingItem(2, "Branch2");
categoryCell = workbook.getCell(0, "C6", "Leaf6");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, "C7", "Leaf7");
leaf = chart.getChartData().getCategories().add(categoryCell);
leaf.getGroupingLevels().setGroupingItem(1, "Stem4");
categoryCell = workbook.getCell(0, "C8", "Leaf8");
chart.getChartData().getCategories().add(categoryCell);
IChartSeries series = chart.getChartData().getSeries().add(ChartType.Treemap);
series.getLabels().getDefaultDataLabelFormat().setShowCategoryName(true);
IChartDataCell valueCell = workbook.getCell(0, "D1", 4);
series.getDataPoints().addDataPointForTreemapSeries(valueCell);
valueCell = workbook.getCell(0, "D2", 5);
series.getDataPoints().addDataPointForTreemapSeries(valueCell);
valueCell = workbook.getCell(0, "D3", 3);
series.getDataPoints().addDataPointForTreemapSeries(valueCell);
valueCell = workbook.getCell(0, "D4", 6);
series.getDataPoints().addDataPointForTreemapSeries(valueCell);
valueCell = workbook.getCell(0, "D5", 9);
series.getDataPoints().addDataPointForTreemapSeries(valueCell);
valueCell = workbook.getCell(0, "D6", 9);
series.getDataPoints().addDataPointForTreemapSeries(valueCell);
valueCell = workbook.getCell(0, "D7", 4);
series.getDataPoints().addDataPointForTreemapSeries(valueCell);
valueCell = workbook.getCell(0, "D8", 3);
series.getDataPoints().addDataPointForTreemapSeries(valueCell);
series.setParentLabelLayout(ParentLabelLayoutType.Overlapping);
presentation.save("Treemap.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}

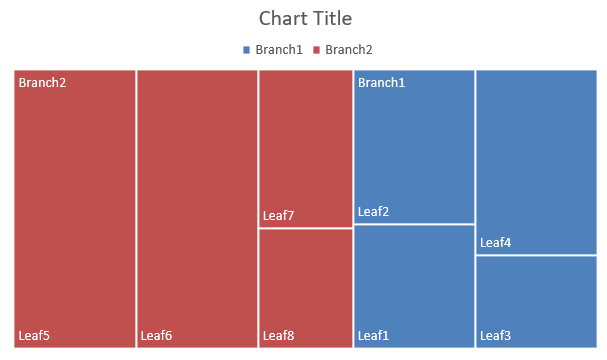

Результат:
Создание водопадных диаграмм
Водопадная диаграмма показывает, как положительные и отрицательные изменения вносят вклад в итоговое значение. Например, разбивка прибыли может начинаться с выручки, затем вычетом расходов и добавлением прочих доходов. Столбцы изменений «плавают» между предыдущим и новым накопленным значением, а итоговые столбцы тянутся от нуля до накопленного значения.
Следующий пример использует суммы в тысячах долларов США:
| Категория | Значение в книге | Тип столбца |
|---|---|---|
| Выручка | 1000 | Увеличение |
| Себестоимость продаж | -400 | Уменьшение |
| Валовая прибыль | 600 | Промежуточный итог |
| Операционные расходы | -200 | Уменьшение |
| Прочий доход | 50 | Увеличение |
| Чистая прибыль | 450 | Итоговый итог |
Чтобы отметить точку как промежуточный или итоговый результат, вызовите её метод setSetAsTotal со значением true. Укажите фактическую накопленную сумму в ячейке книги этой точки: 600 для валовой прибыли (1000 - 400) и 450 для чистой прибыли (600 - 200 + 50). Метод помечает столбец как итоговый; он не вычисляет и не заполняет значение ячейки. Не используйте ноль как заполнитель и не задавайте другое изменение для итоговой точки. Итоговый столбец отображает накопленное значение без двойного добавления к текущему значению.
Этот полный пример Java создаёт диаграмму, используя член Waterfall перечисления ChartType, очищает данные по умолчанию и заполняет встроенную рабочую книгу. Индекс листа 0 выбирает первый лист; столбец A содержит названия категорий, столбец B – значения. Каждая ячейка со значением добавляется методом addDataPointForWaterfallSeries. Индексы точек, начинающихся с нуля, 2 и 5 определяют промежуточные и итоговые суммы. Вызов setShowValue со значением true отображает суммы на столбцах. Входная презентация или рабочая книга не требуются.
import com.aspose.slides.*;
Presentation presentation = new Presentation();
try
{
ISlide slide = presentation.getSlides().get_Item(0);
IChart chart = slide.getShapes().addChart(ChartType.Waterfall, 20, 20, 680, 200);
chart.setTitle(true);
chart.getChartTitle().addTextFrameForOverriding("Profit breakdown (USD thousands)");
chart.getChartTitle().setOverlay(false);
chart.setLegend(false);
chart.getChartData().getSeries().clear();
chart.getChartData().getCategories().clear();
IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();
int worksheetIndex = 0;
workbook.clear(worksheetIndex);
IChartDataCell seriesNameCell = workbook.getCell(worksheetIndex, 0, 1, "Profit");
IChartSeries series = chart.getChartData().getSeries().add(seriesNameCell, ChartType.Waterfall);
String[] categories = new String[] { "Revenue", "Cost of sales", "Gross profit", "Operating expenses", "Other income", "Net profit" };
double[] values = new double[] { 1000, -400, 600, -200, 50, 450 };
for (int i = 0; i < categories.length; i++)
{
IChartDataCell categoryCell = workbook.getCell(worksheetIndex, i + 1, 0, categories[i]);
chart.getChartData().getCategories().add(categoryCell);
IChartDataCell valueCell = workbook.getCell(worksheetIndex, i + 1, 1, values[i]);
series.getDataPoints().addDataPointForWaterfallSeries(valueCell);
}
// Третья и шестая точки представляют собой итоги, а не дополнительные изменения.
series.getDataPoints().get_Item(2).setSetAsTotal(true);
series.getDataPoints().get_Item(5).setSetAsTotal(true);
series.setShowConnectorLines(true);
series.getLabels().getDefaultDataLabelFormat().setShowValue(true);
presentation.save("WaterfallChart.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}
Вызов метода уровня ряда setShowConnectorLines со значением true отображает линии, соединяющие последовательные столбцы, и упрощает отслеживание текущего значения. Чтобы скрыть эти линии, замените вызов метода в примере на series.setShowConnectorLines(false); перед сохранением. Это меняет только видимость линий, не затрагивая данные или итоги.
Сохранённая презентация показывает валовую прибыль 600 и чистую прибыль 450, оба итога построены от нуля:
Создание финансовых диаграмм
Финансовые диаграммы используются для отображения рыночных данных, таких как цены открытия, максимумы, минимумы и закрытия, помогая анализировать тенденции рынка и волатильность. Они предоставляют важную информацию о динамике акций, помогая инвесторам и аналитикам принимать обоснованные решения.
Этот пример создаёт диаграмму открытие‑максимум‑минимум‑закрытие (OHLC) с четырьмя рядами в указанном порядке и тремя категориями. Метод setUpDownBars включает бары вверх/вниз, а getHiLowLinesFormat управляет линиями high‑low, показывающими диапазон цен; при этом линии отдельных рядов и мелкие горизонтальные линии сетки скрыты.
import com.aspose.slides.*;
Presentation presentation = new Presentation();
try
{
ISlide slide = presentation.getSlides().get_Item(0);
IChart chart = slide.getShapes().addChart(ChartType.OpenHighLowClose, 20, 20, 500, 300, false);
IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();
IChartDataCell categoryCell = workbook.getCell(0, 1, 0, "A");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, 2, 0, "B");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, 3, 0, "C");
chart.getChartData().getCategories().add(categoryCell);
IChartDataCell seriesNameCell = workbook.getCell(0, 0, 1, "Open");
chart.getChartData().getSeries().add(seriesNameCell, ChartType.OpenHighLowClose);
seriesNameCell = workbook.getCell(0, 0, 2, "High");
chart.getChartData().getSeries().add(seriesNameCell, ChartType.OpenHighLowClose);
seriesNameCell = workbook.getCell(0, 0, 3, "Low");
chart.getChartData().getSeries().add(seriesNameCell, ChartType.OpenHighLowClose);
seriesNameCell = workbook.getCell(0, 0, 4, "Close");
chart.getChartData().getSeries().add(seriesNameCell, ChartType.OpenHighLowClose);
IChartSeries series = chart.getChartData().getSeries().get_Item(0);
IChartDataCell valueCell = workbook.getCell(0, 1, 1, 72);
series.getDataPoints().addDataPointForStockSeries(valueCell);
valueCell = workbook.getCell(0, 2, 1, 25);
series.getDataPoints().addDataPointForStockSeries(valueCell);
valueCell = workbook.getCell(0, 3, 1, 38);
series.getDataPoints().addDataPointForStockSeries(valueCell);
series = chart.getChartData().getSeries().get_Item(1);
valueCell = workbook.getCell(0, 1, 2, 172);
series.getDataPoints().addDataPointForStockSeries(valueCell);
valueCell = workbook.getCell(0, 2, 2, 57);
series.getDataPoints().addDataPointForStockSeries(valueCell);
valueCell = workbook.getCell(0, 3, 2, 57);
series.getDataPoints().addDataPointForStockSeries(valueCell);
series = chart.getChartData().getSeries().get_Item(2);
valueCell = workbook.getCell(0, 1, 3, 12);
series.getDataPoints().addDataPointForStockSeries(valueCell);
valueCell = workbook.getCell(0, 2, 3, 12);
series.getDataPoints().addDataPointForStockSeries(valueCell);
valueCell = workbook.getCell(0, 3, 3, 13);
series.getDataPoints().addDataPointForStockSeries(valueCell);
series = chart.getChartData().getSeries().get_Item(3);
valueCell = workbook.getCell(0, 1, 4, 25);
series.getDataPoints().addDataPointForStockSeries(valueCell);
valueCell = workbook.getCell(0, 2, 4, 38);
series.getDataPoints().addDataPointForStockSeries(valueCell);
valueCell = workbook.getCell(0, 3, 4, 50);
series.getDataPoints().addDataPointForStockSeries(valueCell);
chart.getChartData().getSeriesGroups().get_Item(0).getUpDownBars().setUpDownBars(true);
chart.getChartData().getSeriesGroups().get_Item(0).getHiLowLinesFormat().getLine().getFillFormat().setFillType(FillType.Solid);
for (IChartSeries stockSeries : chart.getChartData().getSeries())
{
stockSeries.getFormat().getLine().getFillFormat().setFillType(FillType.NoFill);
}
chart.getAxes().getVerticalAxis().getMinorGridLinesFormat().getLine().getFillFormat().setFillType(FillType.NoFill);
presentation.save("Stock-chart.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}

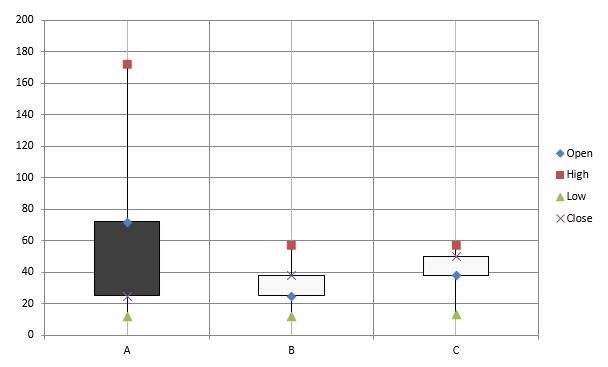

Результат:
Создание диаграмм «ящик с усами»
Диаграммы «ящик с усами» используются для отображения распределения данных, суммируя ключевые статистические показатели, такие как медиана, квартильи и возможные выбросы. Они особенно полезны в исследовательском анализе данных и статистических исследованиях для быстрого понимания изменчивости данных и выявления аномалий.
Этот пример создаёт диаграмму «ящик с усами» из шести значений. Метод setQuartileMethod выбирает исключительный метод расчёта квартилей. В примере также включены линии среднего, маркеры среднего, внутренние точки и выбросы.
import com.aspose.slides.*;
Presentation presentation = new Presentation();
try
{
ISlide slide = presentation.getSlides().get_Item(0);
IChart chart = slide.getShapes().addChart(ChartType.BoxAndWhisker, 20, 20, 500, 300);
chart.getChartData().getCategories().clear();
chart.getChartData().getSeries().clear();
IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();
workbook.clear(0);
IChartDataCell categoryCell = workbook.getCell(0, "A1", "Category 1");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, "A2", "Category 2");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, "A3", "Category 3");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, "A4", "Category 4");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, "A5", "Category 5");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, "A6", "Category 6");
chart.getChartData().getCategories().add(categoryCell);
IChartSeries series = chart.getChartData().getSeries().add(ChartType.BoxAndWhisker);
series.setQuartileMethod(QuartileMethodType.Exclusive);
series.setShowMeanLine(true);
series.setShowMeanMarkers(true);
series.setShowInnerPoints(true);
series.setShowOutlierPoints(true);
IChartDataCell valueCell = workbook.getCell(0, "B1", 15);
series.getDataPoints().addDataPointForBoxAndWhiskerSeries(valueCell);
valueCell = workbook.getCell(0, "B2", 41);
series.getDataPoints().addDataPointForBoxAndWhiskerSeries(valueCell);
valueCell = workbook.getCell(0, "B3", 16);
series.getDataPoints().addDataPointForBoxAndWhiskerSeries(valueCell);
valueCell = workbook.getCell(0, "B4", 10);
series.getDataPoints().addDataPointForBoxAndWhiskerSeries(valueCell);
valueCell = workbook.getCell(0, "B5", 23);
series.getDataPoints().addDataPointForBoxAndWhiskerSeries(valueCell);
valueCell = workbook.getCell(0, "B6", 16);
series.getDataPoints().addDataPointForBoxAndWhiskerSeries(valueCell);
presentation.save("BoxAndWhisker.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}

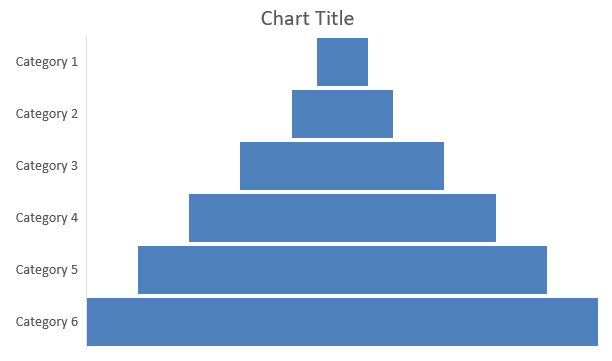

Создание воронкообразных диаграмм
Воронкообразные диаграммы используются для визуализации процессов, включающих последовательные этапы, где объём данных уменьшается с каждым шагом. Они особенно полезны для анализа коэффициентов конверсии, выявления узких мест и отслеживания эффективности продаж или маркетинговых процессов.
Этот пример использует addChart для добавления воронкообразной диаграммы на первый слайд существующей презентации. Он заменяет данные по умолчанию шестью категориями и значениями от 50 до 500, затем сохраняет обновлённую презентацию. Входная презентация должна содержать хотя бы один слайд.
import com.aspose.slides.*;
Presentation presentation = new Presentation("test.pptx");
try
{
ISlide slide = presentation.getSlides().get_Item(0);
IChart chart = slide.getShapes().addChart(ChartType.Funnel, 50, 50, 500, 400);
chart.getChartData().getCategories().clear();
chart.getChartData().getSeries().clear();
IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();
workbook.clear(0);
IChartDataCell categoryCell = workbook.getCell(0, "A1", "Category 1");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, "A2", "Category 2");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, "A3", "Category 3");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, "A4", "Category 4");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, "A5", "Category 5");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, "A6", "Category 6");
chart.getChartData().getCategories().add(categoryCell);
IChartSeries series = chart.getChartData().getSeries().add(ChartType.Funnel);
IChartDataCell valueCell = workbook.getCell(0, "B1", 50);
series.getDataPoints().addDataPointForFunnelSeries(valueCell);
valueCell = workbook.getCell(0, "B2", 100);
series.getDataPoints().addDataPointForFunnelSeries(valueCell);
valueCell = workbook.getCell(0, "B3", 200);
series.getDataPoints().addDataPointForFunnelSeries(valueCell);
valueCell = workbook.getCell(0, "B4", 300);
series.getDataPoints().addDataPointForFunnelSeries(valueCell);
valueCell = workbook.getCell(0, "B5", 400);
series.getDataPoints().addDataPointForFunnelSeries(valueCell);
valueCell = workbook.getCell(0, "B6", 500);
series.getDataPoints().addDataPointForFunnelSeries(valueCell);
presentation.save("Funnel.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}
Результат:

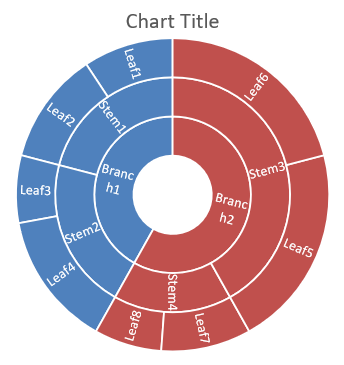

Создание солнечных диаграмм
Солнечные диаграммы используются для визуализации иерархических данных, отображая уровни в виде концентрических колец. Они помогают иллюстрировать отношения части к целому и идеально подходят для представления вложенных категорий и подкатегорий в компактном формате.
Этот пример создаёт солнечную диаграмму с восемью листами, сгруппированными в четыре ствола и две ветви. Метод setGroupingItem назначает стволы уровнем группировки 1 и ветви уровнем 2. Метки категорий определяют сегменты, а значения задают их относительные размеры.
import com.aspose.slides.*;
Presentation presentation = new Presentation();
try
{
ISlide slide = presentation.getSlides().get_Item(0);
IChart chart = slide.getShapes().addChart(ChartType.Sunburst, 20, 20, 500, 300);
chart.getChartData().getCategories().clear();
chart.getChartData().getSeries().clear();
IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();
workbook.clear(0);
// Ветка 1
IChartDataCell categoryCell = workbook.getCell(0, "C1", "Leaf1");
IChartCategory leaf = chart.getChartData().getCategories().add(categoryCell);
leaf.getGroupingLevels().setGroupingItem(1, "Stem1");
leaf.getGroupingLevels().setGroupingItem(2, "Branch1");
categoryCell = workbook.getCell(0, "C2", "Leaf2");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, "C3", "Leaf3");
leaf = chart.getChartData().getCategories().add(categoryCell);
leaf.getGroupingLevels().setGroupingItem(1, "Stem2");
categoryCell = workbook.getCell(0, "C4", "Leaf4");
chart.getChartData().getCategories().add(categoryCell);
// Ветка 2
categoryCell = workbook.getCell(0, "C5", "Leaf5");
leaf = chart.getChartData().getCategories().add(categoryCell);
leaf.getGroupingLevels().setGroupingItem(1, "Stem3");
leaf.getGroupingLevels().setGroupingItem(2, "Branch2");
categoryCell = workbook.getCell(0, "C6", "Leaf6");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, "C7", "Leaf7");
leaf = chart.getChartData().getCategories().add(categoryCell);
leaf.getGroupingLevels().setGroupingItem(1, "Stem4");
categoryCell = workbook.getCell(0, "C8", "Leaf8");
chart.getChartData().getCategories().add(categoryCell);
IChartSeries series = chart.getChartData().getSeries().add(ChartType.Sunburst);
series.getLabels().getDefaultDataLabelFormat().setShowCategoryName(true);
IChartDataCell valueCell = workbook.getCell(0, "D1", 4);
series.getDataPoints().addDataPointForSunburstSeries(valueCell);
valueCell = workbook.getCell(0, "D2", 5);
series.getDataPoints().addDataPointForSunburstSeries(valueCell);
valueCell = workbook.getCell(0, "D3", 3);
series.getDataPoints().addDataPointForSunburstSeries(valueCell);
valueCell = workbook.getCell(0, "D4", 6);
series.getDataPoints().addDataPointForSunburstSeries(valueCell);
valueCell = workbook.getCell(0, "D5", 9);
series.getDataPoints().addDataPointForSunburstSeries(valueCell);
valueCell = workbook.getCell(0, "D6", 9);
series.getDataPoints().addDataPointForSunburstSeries(valueCell);
valueCell = workbook.getCell(0, "D7", 4);
series.getDataPoints().addDataPointForSunburstSeries(valueCell);
valueCell = workbook.getCell(0, "D8", 3);
series.getDataPoints().addDataPointForSunburstSeries(valueCell);
presentation.save("Sunburst.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}
Результат:
Создание гистограмм
Гистограммы показывают, как числовые значения распределены по интервалам (бин). Для ежемесячных отчётов о времени обработки заказов используйте одинаковую ширину бина и пороги, чтобы интервалы были согласованы и распределения легче сравнивать.
Вызовите setAggregationType на горизонтальной оси с режимом из AxisAggregationType. setBinWidth применяется только к ByBinWidth; setNumberOfBins — только к ByNumberOfBins. Используйте Automatic, чтобы диаграмма сама выбрала бины.
Использовать фиксированную ширину бина
Этот пример группирует времена обработки в 10‑минутные интервалы, с отдельными бинами для времени до 10 минут и выше 40 минут. Включите эти бины с помощью setUnderflowBin и setOverflowBin. При явном указании порогов через setUnderflowBin и setOverflowBin, вызовите setAutomaticUnderflowBin и setAutomaticOverflowBin со значением false.
import com.aspose.slides.*;
Presentation presentation = new Presentation();
try
{
ISlide slide = presentation.getSlides().get_Item(0);
IChart chart = slide.getShapes().addChart(ChartType.Histogram, 20, 20, 680, 200);
chart.setLegend(false);
chart.setTitle(false);
chart.getChartData().getCategories().clear();
chart.getChartData().getSeries().clear();
IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();
workbook.clear(0);
IChartSeries series = chart.getChartData().getSeries().add(ChartType.Histogram);
double[] values = { 5, 10, 10, 11, 15, 20, 20, 21, 25, 30, 30, 31, 35, 40, 40, 41, 50 };
for (int i = 0; i < values.length; i++)
{
IChartDataCell valueCell = workbook.getCell(0, i, 0, values[i]);
series.getDataPoints().addDataPointForHistogramSeries(valueCell);
}
IAxis axis = chart.getAxes().getHorizontalAxis();
axis.setAggregationType(AxisAggregationType.ByBinWidth);
axis.setBinWidth(10);
axis.setUnderflowBin(true);
axis.setAutomaticUnderflowBin(false);
axis.setUnderflowBin(10);
axis.setOverflowBin(true);
axis.setAutomaticOverflowBin(false);
axis.setOverflowBin(40);
presentation.save("Histogram-bin-width.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}

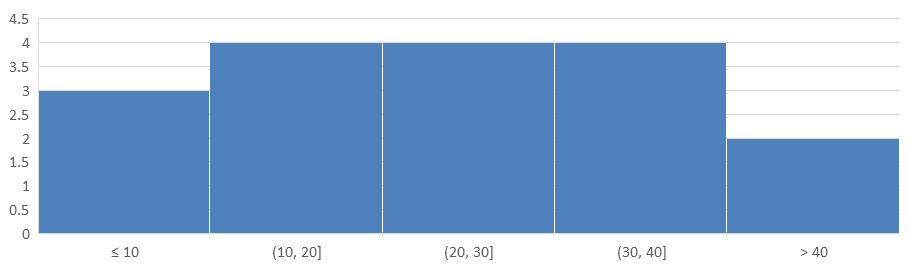

Презентация в PowerPoint показывает количество элементов в бинах 3, 4, 4, 4 и 2. Бин недополнения включает 5, 10, 10, поэтому его порог включителен. Бин переполнения включает только 41, 50, поэтому его порог исключителен; оба значения, равные 40, остаются в предыдущем интервале. Внутренние бины содержат значения больше их нижней границы и меньше либо равные верхней границе.
Указать количество бинов
Для фиксированного уровня детализации вместо фиксированных интервалов запросите пять бинов для тех же данных. Этот пример оставляет бины недополнения и переполнения отключёнными. Диаграмма определяет ширину исходя из диапазона данных, поэтому границы могут меняться между отчётами.
import com.aspose.slides.*;
Presentation presentation = new Presentation();
try
{
ISlide slide = presentation.getSlides().get_Item(0);
IChart chart = slide.getShapes().addChart(ChartType.Histogram, 20, 20, 680, 200);
chart.setLegend(false);
chart.setTitle(false);
chart.getChartData().getCategories().clear();
chart.getChartData().getSeries().clear();
IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();
workbook.clear(0);
IChartSeries series = chart.getChartData().getSeries().add(ChartType.Histogram);
double[] values = { 5, 10, 10, 11, 15, 20, 20, 21, 25, 30, 30, 31, 35, 40, 40, 41, 50 };
for (int i = 0; i < values.length; i++)
{
IChartDataCell valueCell = workbook.getCell(0, i, 0, values[i]);
series.getDataPoints().addDataPointForHistogramSeries(valueCell);
}
IAxis axis = chart.getAxes().getHorizontalAxis();
axis.setAggregationType(AxisAggregationType.ByNumberOfBins);
axis.setNumberOfBins(5);
presentation.save("Histogram-bin-count.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}

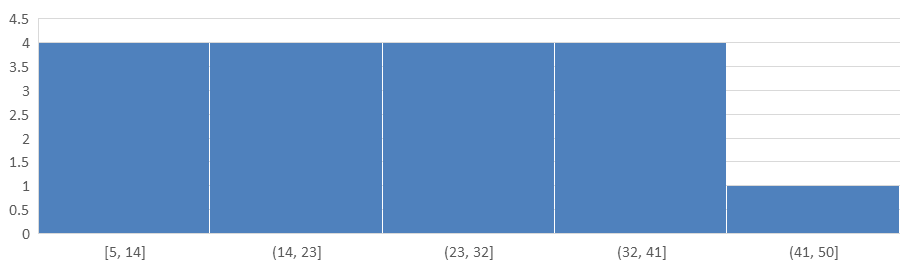

Пять бинов имеют количество элементов 4, 4, 4, 4 и 1. Сравните это распределение с результатом фиксированной ширины выше: входные значения одинаковы, но границы различаются.

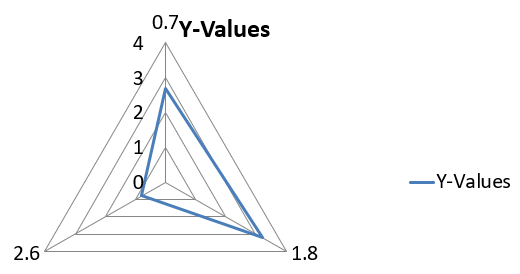

Создание радарных диаграмм
Радарные диаграммы используются для отображения многопараметрических данных в двумерном формате, позволяя легко сравнивать несколько переменных одновременно. Они особенно полезны для выявления шаблонов, сильных и слабых сторон по множеству показателей производительности или атрибутов.
Этот пример использует addChart для создания радарной диаграммы с рядами и категориями по умолчанию, затем сохраняет презентацию в формате PPTX.
import com.aspose.slides.*;
Presentation presentation = new Presentation();
try
{
ISlide slide = presentation.getSlides().get_Item(0);
slide.getShapes().addChart(ChartType.Radar, 20, 20, 500, 300);
presentation.save("Radar-chart.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}
Результат:

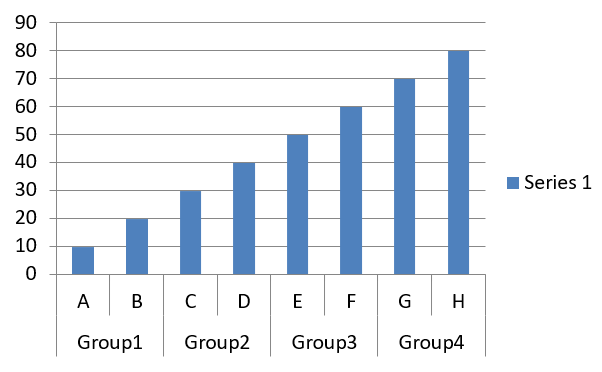

Создание диаграмм с несколькими категориями
Диаграммы с несколькими категориями используются для отображения данных, включающих более одной группировки, позволяя сравнивать значения по нескольким измерениям одновременно. Они особенно полезны, когда необходимо анализировать тенденции и взаимосвязи в сложных, многоуровневых наборах данных.
Этот пример создаёт сгруппированную столбчатую диаграмму с восемью категориями, расположенными в четырёх парах. Метод setGroupingItem задаёт каждой паре общую метку уровня группировки 1, формируя ось категорий с отдельными и групповыми метками.
import com.aspose.slides.*;
Presentation presentation = new Presentation();
try
{
ISlide slide = presentation.getSlides().get_Item(0);
IChart chart = slide.getShapes().addChart(ChartType.ClusteredColumn, 20, 20, 500, 300);
chart.getChartData().getSeries().clear();
chart.getChartData().getCategories().clear();
IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();
workbook.clear(0);
int worksheetIndex = 0;
IChartDataCell categoryCell = workbook.getCell(0, "c2", "A");
IChartCategory category = chart.getChartData().getCategories().add(categoryCell);
category.getGroupingLevels().setGroupingItem(1, "Group1");
categoryCell = workbook.getCell(0, "c3", "B");
category = chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, "c4", "C");
category = chart.getChartData().getCategories().add(categoryCell);
category.getGroupingLevels().setGroupingItem(1, "Group2");
categoryCell = workbook.getCell(0, "c5", "D");
category = chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, "c6", "E");
category = chart.getChartData().getCategories().add(categoryCell);
category.getGroupingLevels().setGroupingItem(1, "Group3");
categoryCell = workbook.getCell(0, "c7", "F");
category = chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(0, "c8", "G");
category = chart.getChartData().getCategories().add(categoryCell);
category.getGroupingLevels().setGroupingItem(1, "Group4");
categoryCell = workbook.getCell(0, "c9", "H");
category = chart.getChartData().getCategories().add(categoryCell);
IChartDataCell seriesNameCell = workbook.getCell(0, "D1", "Series 1");
IChartSeries series = chart.getChartData().getSeries().add(seriesNameCell, ChartType.ClusteredColumn);
IChartDataCell valueCell = workbook.getCell(worksheetIndex, "D2", 10);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, "D3", 20);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, "D4", 30);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, "D5", 40);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, "D6", 50);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, "D7", 60);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, "D8", 70);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, "D9", 80);
series.getDataPoints().addDataPointForBarSeries(valueCell);
presentation.save("AsposeChart.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}
Результат:

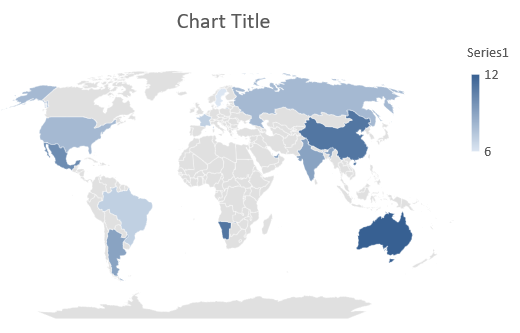

Создание картографических диаграмм
Картографические диаграммы используются для визуализации географических данных, сопоставляя информацию с конкретными местоположениями, такими как страны, штаты или города. Они особенно полезны для анализа региональных тенденций, демографических данных и пространственного распределения в наглядном и привлекательном виде.
Этот пример использует addChart для создания картографической диаграммы с данными по умолчанию и сохраняет её для просмотра в PowerPoint.
import com.aspose.slides.*;
Presentation presentation = new Presentation();
try
{
ISlide slide = presentation.getSlides().get_Item(0);
IChart chart = slide.getShapes().addChart(ChartType.Map, 20, 20, 500, 300);
presentation.save("mapChart.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}
Результат:
Note
Изображённое выше показывает сохранённую презентацию, открыванную в PowerPoint. Aspose.Slides корректно записывает картографическую диаграмму и её данные, но сама не рисует такие диаграммы: когда слайд с такой диаграммой рендерится в изображение или конвертируется в PDF или SVG, область диаграммы остаётся пустой. Другие фигуры на том же слайде остаются без изменений.Создание комбинированных диаграмм
Комбинированная диаграмма (или combo chart) сочетает два и более типа диаграмм в одном графике. Такая диаграмма позволяет выделять, сравнивать или исследовать различия между двумя и более наборами данных, помогая выявлять взаимосвязи между ними.
Этот пример сочетает два ряда сгруппированных столбцов с линейным рядом по четырём категориям. Столбцы используют основную вертикальную ось, а setPlotOnSecondAxis размещает линию на вторичной вертикальной оси справа. Вспомогательные функции настраивают заголовок, легенду, подписи осей и сетку.
import com.aspose.slides.*;
import java.awt.Color;
class ComboChartExample
{
void createComboChart()
{
Presentation presentation = new Presentation();
try
{
IChart chart = createChartWithFirstSeries(presentation.getSlides().get_Item(0));
addSecondSeriesToChart(chart);
addThirdSeriesToChart(chart);
setPrimaryAxesFormat(chart);
setSecondaryAxesFormat(chart);
presentation.save("combo-chart.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}
}
IChart createChartWithFirstSeries(ISlide slide)
{
IChart chart = slide.getShapes().addChart(ChartType.ClusteredColumn, 50, 50, 600, 400);
chart.setTitle(true);
chart.getChartTitle().addTextFrameForOverriding("Chart Title");
chart.getChartTitle().setOverlay(false);
IPortionFormat portionFormat = chart.getChartTitle().getTextFrameForOverriding().getParagraphs().get_Item(0).getParagraphFormat().getDefaultPortionFormat();
portionFormat.setFontBold(NullableBool.False);
portionFormat.setFontHeight(18f);
chart.getLegend().setPosition(LegendPositionType.Bottom);
chart.getLegend().getTextFormat().getPortionFormat().setFontHeight(12f);
chart.getChartData().getSeries().clear();
chart.getChartData().getCategories().clear();
IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();
int worksheetIndex = 0;
IChartDataCell categoryCell = workbook.getCell(worksheetIndex, 1, 0, "Category 1");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(worksheetIndex, 2, 0, "Category 2");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(worksheetIndex, 3, 0, "Category 3");
chart.getChartData().getCategories().add(categoryCell);
categoryCell = workbook.getCell(worksheetIndex, 4, 0, "Category 4");
chart.getChartData().getCategories().add(categoryCell);
IChartDataCell seriesNameCell = workbook.getCell(worksheetIndex, 0, 1, "Series 1");
IChartSeries series = chart.getChartData().getSeries().add(seriesNameCell, chart.getType());
series.getParentSeriesGroup().setOverlap((byte) -25);
series.getParentSeriesGroup().setGapWidth(220);
IChartDataCell valueCell = workbook.getCell(worksheetIndex, 1, 1, 4.3);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, 2, 1, 2.5);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, 3, 1, 3.5);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, 4, 1, 4.5);
series.getDataPoints().addDataPointForBarSeries(valueCell);
return chart;
}
void addSecondSeriesToChart(IChart chart)
{
IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();
final int worksheetIndex = 0;
IChartDataCell seriesNameCell = workbook.getCell(worksheetIndex, 0, 2, "Series 2");
IChartSeries series = chart.getChartData().getSeries().add(seriesNameCell, ChartType.ClusteredColumn);
series.getParentSeriesGroup().setOverlap((byte) -25);
series.getParentSeriesGroup().setGapWidth(220);
IChartDataCell valueCell = workbook.getCell(worksheetIndex, 1, 2, 2.4);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, 2, 2, 4.4);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, 3, 2, 1.8);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, 4, 2, 2.8);
series.getDataPoints().addDataPointForBarSeries(valueCell);
}
void addThirdSeriesToChart(IChart chart)
{
IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();
final int worksheetIndex = 0;
IChartDataCell seriesNameCell = workbook.getCell(worksheetIndex, 0, 3, "Series 3");
IChartSeries series = chart.getChartData().getSeries().add(seriesNameCell, ChartType.Line);
IChartDataCell valueCell = workbook.getCell(worksheetIndex, 1, 3, 2.0);
series.getDataPoints().addDataPointForLineSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, 2, 3, 2.0);
series.getDataPoints().addDataPointForLineSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, 3, 3, 3.0);
series.getDataPoints().addDataPointForLineSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, 4, 3, 5.0);
series.getDataPoints().addDataPointForLineSeries(valueCell);
series.setPlotOnSecondAxis(true);
}
void setPrimaryAxesFormat(IChart chart)
{
IAxis horizontalAxis = chart.getAxes().getHorizontalAxis();
horizontalAxis.getTextFormat().getPortionFormat().setFontHeight(12f);
horizontalAxis.getFormat().getLine().getFillFormat().setFillType(FillType.NoFill);
setAxisTitle(horizontalAxis, "X Axis");
IAxis verticalAxis = chart.getAxes().getVerticalAxis();
verticalAxis.getTextFormat().getPortionFormat().setFontHeight(12f);
verticalAxis.getFormat().getLine().getFillFormat().setFillType(FillType.NoFill);
setAxisTitle(verticalAxis, "Y Axis 1");
ILineFillFormat majorGridLinesFormat = verticalAxis.getMajorGridLinesFormat().getLine().getFillFormat();
majorGridLinesFormat.setFillType(FillType.Solid);
majorGridLinesFormat.getSolidFillColor().setColor(new Color(217, 217, 217));
}
void setSecondaryAxesFormat(IChart chart)
{
IAxis secondaryHorizontalAxis = chart.getAxes().getSecondaryHorizontalAxis();
secondaryHorizontalAxis.setPosition(AxisPositionType.Bottom);
secondaryHorizontalAxis.setCrossType(CrossesType.Maximum);
secondaryHorizontalAxis.setVisible(false);
secondaryHorizontalAxis.getMajorGridLinesFormat().getLine().getFillFormat().setFillType(FillType.NoFill);
secondaryHorizontalAxis.getMinorGridLinesFormat().getLine().getFillFormat().setFillType(FillType.NoFill);
IAxis secondaryVerticalAxis = chart.getAxes().getSecondaryVerticalAxis();
secondaryVerticalAxis.setPosition(AxisPositionType.Right);
secondaryVerticalAxis.getTextFormat().getPortionFormat().setFontHeight(12f);
secondaryVerticalAxis.getFormat().getLine().getFillFormat().setFillType(FillType.NoFill);
secondaryVerticalAxis.getMajorGridLinesFormat().getLine().getFillFormat().setFillType(FillType.NoFill);
secondaryVerticalAxis.getMinorGridLinesFormat().getLine().getFillFormat().setFillType(FillType.NoFill);
setAxisTitle(secondaryVerticalAxis, "Y Axis 2");
}
void setAxisTitle(IAxis axis, String axisTitle)
{
axis.setTitle(true);
axis.getTitle().setOverlay(false);
IPortionFormat titlePortionFormat = axis.getTitle().addTextFrameForOverriding(axisTitle).getParagraphs().get_Item(0).getParagraphFormat().getDefaultPortionFormat();
titlePortionFormat.setFontBold(NullableBool.False);
titlePortionFormat.setFontHeight(12f);
}
}
ComboChartExample example = new ComboChartExample();
example.createComboChart();
Обновление диаграмм
Aspose.Slides for Java позволяет обновлять диаграммы PowerPoint, изменяя данные, форматирование и стилистику. Эта возможность упрощает поддержание презентаций в актуальном состоянии с динамичным контентом и гарантирует, что диаграммы точно отражают текущие данные и визуальные стандарты.
Этот пример обновляет диаграмму с именем «My chart» на первом слайде существующей презентации. Требуются два ряда с по три точки данных каждый, с метками категорий в столбце A и именами рядов в первой строке первого листа. Пример использует getCell для изменения ячеек книги, обновляет значения рядов, добавляет третий ряд и меняет тип диаграммы на сгруппированные цилиндры через setType.
import com.aspose.slides.*;
final String chartName = "My chart";
Presentation presentation = new Presentation("ExistingChart.pptx");
try
{
ISlide slide = presentation.getSlides().get_Item(0);
for (IShape shape : slide.getShapes())
{
if (shape instanceof IChart && chartName.equals(shape.getName()))
{
IChart chart = (IChart) shape;
int worksheetIndex = 0;
IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();
workbook.getCell(worksheetIndex, 1, 0, "Modified Category 1");
workbook.getCell(worksheetIndex, 2, 0, "Modified Category 2");
IChartSeries series = chart.getChartData().getSeries().get_Item(0);
workbook.getCell(worksheetIndex, 0, 1, "New_Series 1");
series.getDataPoints().get_Item(0).getValue().setData(90);
series.getDataPoints().get_Item(1).getValue().setData(123);
series.getDataPoints().get_Item(2).getValue().setData(44);
series = chart.getChartData().getSeries().get_Item(1);
workbook.getCell(worksheetIndex, 0, 2, "New_Series 2");
series.getDataPoints().get_Item(0).getValue().setData(23);
series.getDataPoints().get_Item(1).getValue().setData(67);
series.getDataPoints().get_Item(2).getValue().setData(99);
IChartDataCell seriesNameCell = workbook.getCell(worksheetIndex, 0, 3, "Series 3");
series = chart.getChartData().getSeries().add(seriesNameCell, chart.getType());
IChartDataCell valueCell = workbook.getCell(worksheetIndex, 1, 3, 20);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, 2, 3, 50);
series.getDataPoints().addDataPointForBarSeries(valueCell);
valueCell = workbook.getCell(worksheetIndex, 3, 3, 30);
series.getDataPoints().addDataPointForBarSeries(valueCell);
chart.setType(ChartType.ClusteredCylinder);
}
}
presentation.save("AsposeChartModified.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}
Установка диапазона данных для диаграммы
Чтобы просмотреть диапазон, уже использованный существующей диаграммой, см. Retrieve a Chart’s Data Range.
Aspose.Slides for Java предоставляет возможность задать конкретный диапазон данных из листа в качестве источника для вашей диаграммы. Это значит, что вы можете напрямую привязывать часть листа к диаграмме, контролируя, какие ячейки участвуют в рядах и категориях диаграммы. В результате вы сможете легко обновлять и синхронизировать диаграммы с последними изменениями данных в листе, обеспечивая актуальность и точность информации в презентациях PowerPoint.
Этот пример использует setRange для установки источника данных диаграммы с именем «My chart» на первом слайде существующей презентации в Sheet1!A1:B4. Рабочая книга диаграммы должна содержать такой лист и заполненный диапазон с заголовком ряда в первой строке, метками категорий в столбце A и тремя значениями в столбце B.
import com.aspose.slides.*;
final String chartName = "My chart";
Presentation presentation = new Presentation("ExistingChart.pptx");
try
{
ISlide slide = presentation.getSlides().get_Item(0);
for (IShape shape : slide.getShapes())
{
if (shape instanceof IChart && chartName.equals(shape.getName()))
{
IChart chart = (IChart) shape;
chart.getChartData().setRange("Sheet1!A1:B4");
}
}
presentation.save("SetDataRange.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}
Использование маркеров по умолчанию в диаграммах
Когда вы используете маркеры по умолчанию в диаграммах, каждый ряд получает автоматически разный символ маркера.
Этот пример использует addChart для создания диаграммы с двумя линейными рядами и легендой. Параметры маркеров, получаемые через getMarker, сохраняют автоматически назначенные символы маркеров. Первый ряд включает отрицательное значение и пропущенное значение, обозначаемое null, второй — значение для каждой категории.
import com.aspose.slides.*;
Presentation presentation = new Presentation();
try
{
ISlide slide = presentation.getSlides().get_Item(0);
IChart chart = slide.getShapes().addChart(ChartType.LineWithMarkers, 10, 10, 400, 400);
chart.getChartData().getSeries().clear();
chart.getChartData().getCategories().clear();
IChartDataWorkbook workbook = chart.getChartData().getChartDataWorkbook();
IChartDataCell seriesNameCell = workbook.getCell(0, 0, 1, "Series 1");
IChartSeries series = chart.getChartData().getSeries().add(seriesNameCell, chart.getType());
IChartDataCell categoryCell = workbook.getCell(0, 1, 0, "C1");
chart.getChartData().getCategories().add(categoryCell);
IChartDataCell valueCell = workbook.getCell(0, 1, 1, 24);
series.getDataPoints().addDataPointForLineSeries(valueCell);
categoryCell = workbook.getCell(0, 2, 0, "C2");
chart.getChartData().getCategories().add(categoryCell);
valueCell = workbook.getCell(0, 2, 1, 23);
series.getDataPoints().addDataPointForLineSeries(valueCell);
categoryCell = workbook.getCell(0, 3, 0, "C3");
chart.getChartData().getCategories().add(categoryCell);
valueCell = workbook.getCell(0, 3, 1, -10);
series.getDataPoints().addDataPointForLineSeries(valueCell);
categoryCell = workbook.getCell(0, 4, 0, "C4");
chart.getChartData().getCategories().add(categoryCell);
valueCell = workbook.getCell(0, 4, 1, null);
series.getDataPoints().addDataPointForLineSeries(valueCell);
seriesNameCell = workbook.getCell(0, 0, 2, "Series 2");
IChartSeries secondSeries = chart.getChartData().getSeries().add(seriesNameCell, chart.getType());
valueCell = workbook.getCell(0, 1, 2, 30);
secondSeries.getDataPoints().addDataPointForLineSeries(valueCell);
valueCell = workbook.getCell(0, 2, 2, 10);
secondSeries.getDataPoints().addDataPointForLineSeries(valueCell);
valueCell = workbook.getCell(0, 3, 2, 60);
secondSeries.getDataPoints().addDataPointForLineSeries(valueCell);
valueCell = workbook.getCell(0, 4, 2, 40);
secondSeries.getDataPoints().addDataPointForLineSeries(valueCell);
chart.setLegend(true);
chart.getLegend().setOverlay(false);
presentation.save("DefaultMarkersInChart.pptx", SaveFormat.Pptx);
}
finally
{
presentation.dispose();
}
Вопросы и ответы
Какие типы диаграмм поддерживает Aspose.Slides for Java?
Aspose.Slides for Java поддерживает широкий спектр типов диаграмм, включая столбчатые, линейные, круговые, областные, точечные, гистограммы, радарные и многие другие. Эта гибкость позволяет выбрать наиболее подходящий тип диаграммы для ваших задач визуализации данных.
Как добавить новую диаграмму на слайд?
Чтобы добавить диаграмму, сначала создайте экземпляр класса Presentation, получите нужный слайд по индексу и затем вызовите метод добавления диаграммы, указав тип диаграммы и начальные данные. Этот процесс интегрирует диаграмму непосредственно в вашу презентацию.
Как обновить данные, отображаемые в диаграмме?
Вы можете обновить данные диаграммы, получив её рабочую книгу данных (IChartDataWorkbook), очистив любые ряды и категории по умолчанию и затем добавив свои собственные данные. Это позволяет программно обновлять диаграмму, отражая последние данные.
Можно ли изменить внешний вид диаграммы?
Да, Aspose.Slides for Java предоставляет обширные возможности настройки. Вы можете менять цвета, шрифты, подписи, легенды и другие элементы форматирования, чтобы адаптировать внешний вид диаграммы под конкретные требования дизайна.
