Управление рабочими книгами диаграмм в презентациях с Python
Обзор
В этой статье объясняется, как работать с листами диаграмм в Aspose.Slides. Описывается чтение и запись данных диаграммы через потоки листов, использование ячеек листа в качестве меток данных диаграммы, доступ к коллекциям листов и указание типа источника данных для значений диаграммы.
Также рассматривается работа с внешними листами в качестве источников данных диаграммы. Примеры демонстрируют, как создать и назначить внешний лист, получить путь к внешнему листу, связанному с диаграммой, и редактировать данные диаграммы, когда лист доступен.
Для ячеек листа, представляющих отсутствие данных, см. Управление отображением пустых ячеек для различий между пустой ячейкой и нулём, а также сравнение режимов отображения на линейной диаграмме.
Включать данные из скрытых строк и столбцов
Используйте Chart.plot_visible_cells_only для управления тем, будет ли диаграмма использовать данные из скрытых строк и столбцов листа. Установите True, чтобы отображать только видимые ячейки, или False, чтобы включать как видимые, так и скрытые ячейки. Этот параметр управляет построением диаграммы; он не скрывает и не отображает строки или столбцы листа.
Пример презентации содержит столбчатую диаграмму как первую форму на первом слайде. Встроенный лист Sheet1 имеет диапазон источника A1:C4. Строка 3 и столбец C скрыты, но их ячейки всё равно содержат значения.
| Строка листа | A: Месяц | B: Розничные | C: Оптовые (скрытый столбец) |
|---|---|---|---|
| 2 | Январь | 10 | 30 |
| 3 (скрытая строка) | Февраль | 40 | 60 |
| 4 | Март | 20 | 50 |
Получайте доступ к ячейкам‑источникам через ChartData.chart_data_workbook и читайте ChartDataCell.is_hidden для проверки их статуса скрытия. Это свойство только для чтения. В этом файле B2 видима, B3 принадлежит скрытой строке, а C2 – скрытому столбцу; пример выводит False, True и True соответственно.
Для этого примера после изменения параметра построения обновите данные диаграммы: сохраните встроенный лист с помощью read_workbook_stream и загрузите его заново с помощью write_workbook_stream. При включении всех ячеек также используйте set_range для восстановления полного диапазона, включая скрытую категорию «Февраль». Просто изменение флага недостаточно для обновления кэшированных данных диаграммы и меток категорий в этом примере.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation("hidden-source-data.pptx") as presentation:
slide = presentation.slides[0]
if len(slide.shapes) > 0 and isinstance(slide.shapes[0], charts.Chart):
chart = slide.shapes[0]
workbook = chart.chart_data.chart_data_workbook
print(f"B2 hidden: {workbook.get_cell(0, 'B2').is_hidden}")
print(f"B3 hidden: {workbook.get_cell(0, 'B3').is_hidden}")
print(f"C2 hidden: {workbook.get_cell(0, 'C2').is_hidden}")
workbook_stream = chart.chart_data.read_workbook_stream()
for visible_only in [True, False]:
chart.plot_visible_cells_only = visible_only
# Обновить данные диаграммы из встроенного листа.
workbook_stream.seek(0)
chart.chart_data.write_workbook_stream(workbook_stream)
if not visible_only:
# Восстановить полный диапазон источника, включая скрытые категории.
chart.chart_data.set_range("Sheet1!$A$1:$C$4")
presentation.save(f"hidden_cells_{visible_only}.pptx", slides.export.SaveFormat.PPTX)
else:
print("The first shape is not a chart.")
Пример сохраняет две версии презентации: одну только с видимыми значениями Retail (10 и 20) и другую со всеми шестью значениями. Изображения ниже были получены из сохранённых презентаций после их повторного открытия; обе файлы сохраняют свой установленный параметр построения. Строка 3 и столбец C остаются скрытыми в обоих встроенных листах.

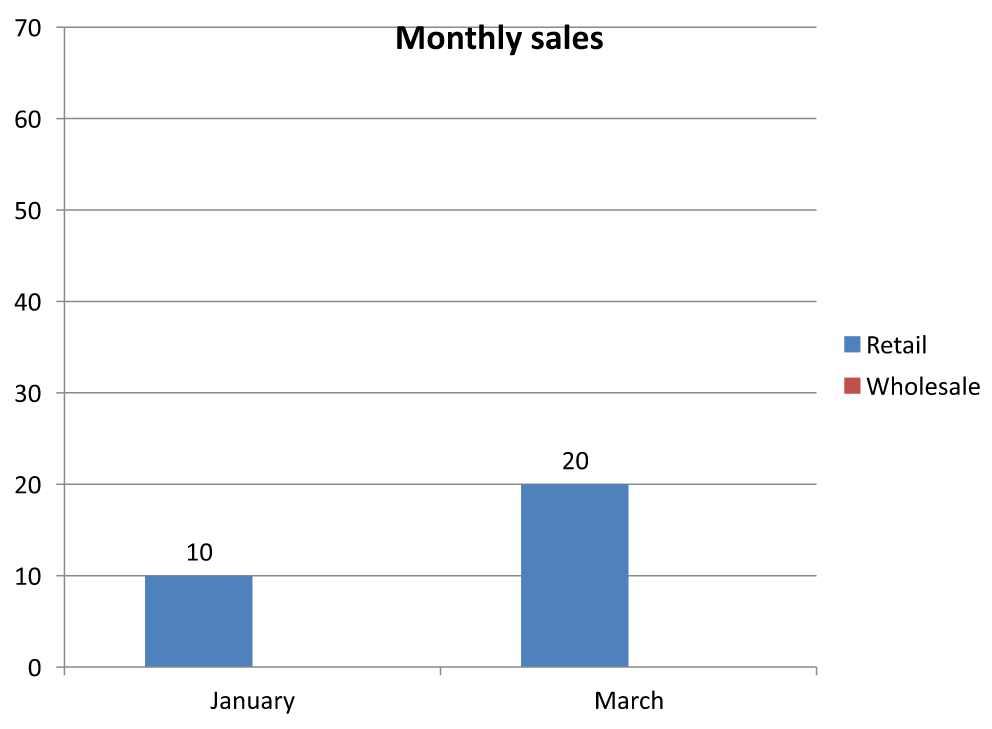

Только видимые ячейки (True) |

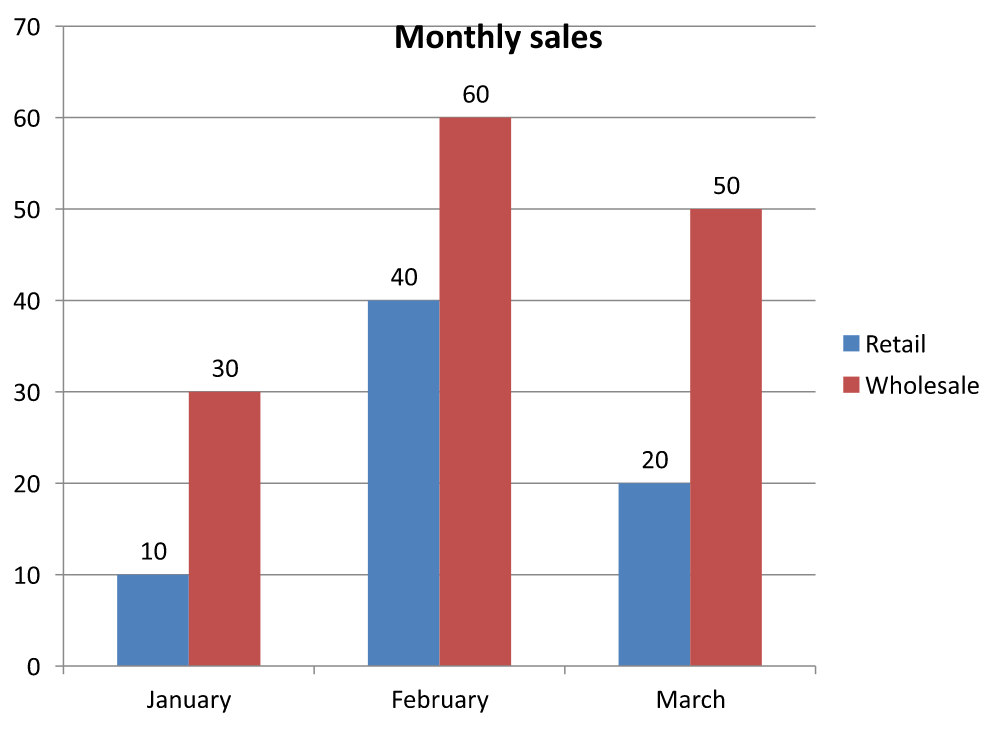

Все ячейки (False) |
|---|---|
 |
 |
Скрытая ячейка, содержащая значение, отличается от пустой ячейки. Chart.display_blanks_as управляет тем, как отображаются отсутствующие значения; она не включает и не исключает скрытые данные‑источники. См. Управление отображением пустых ячеек для примера.
Получить диапазон данных диаграммы
Перед обновлением данных листа в существующей презентации проверьте диапазоны источников, чтобы определить, какие ячейки листа использует каждая диаграмма. Метод ChartData.get_range возвращает текущий диапазон данных как формулу, квалифицированную листом, например Sheet1!$A$1:$D$5. Здесь Sheet1 – имя листа, ! разделяет его от диапазона ячеек, а $A$1:$D$5 обозначает ячейки от A1 до D5 включительно. Долларовые знаки указывают абсолютные ссылки на строки и столбцы.
Метод читает текущий диапазон без изменения диаграммы или её листа. Если диаграмма не использует лист в качестве источника данных, будет выброшено исключение. Дополнительную информацию см. в Справочнике API ChartData.
В этом примере открывается презентация и проверяются формы на каждом слайде на наличие диаграмм. Выводятся имя каждой диаграммы и её диапазон источника. Если диапазон получить не удаётся, выводится диагностическое сообщение и переход к следующей диаграмме.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation("presentation.pptx") as presentation:
for slide in presentation.slides:
for shape in slide.shapes:
if isinstance(shape, charts.Chart):
try:
data_range = shape.chart_data.get_range()
print(f"{shape.name}: {data_range}")
except RuntimeError as error:
print(f"{shape.name}: Unable to retrieve the chart data range. {error}")
Чтение и запись данных диаграммы из листа
Aspose.Slides for Python via .NET предоставляет методы read_workbook_stream и write_workbook_stream, позволяющие читать и записывать листы данных диаграмм (содержащие данные, отредактированные с помощью Aspose.Cells). Примечание: данные диаграммы должны быть организованы одинаковым образом или иметь структуру, похожую на исходную.
В этом примере используется презентация с диаграммой как первой формой на первом слайде. Встроенный лист читается в поток, существующие серии и категории очищаются, затем тот же лист записывается обратно. Изменения остаются в памяти; презентация не сохраняется.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation("chart.pptx") as presentation:
slide = presentation.slides[0]
if len(slide.shapes) > 0 and isinstance(slide.shapes[0], charts.Chart):
chart = slide.shapes[0]
chart_data = chart.chart_data
workbook_stream = chart_data.read_workbook_stream()
chart_data.series.clear()
chart_data.categories.clear()
workbook_stream.seek(0)
chart_data.write_workbook_stream(workbook_stream)
else:
print("The first shape is not a chart.")
Проверка макета диаграммы после изменения листа
Когда вы заменяете встроенный лист модифицированным, диаграмма сохраняет свои оригинальные коллекции серий и категорий. Это несоответствие может вызвать сбой Chart.validate_chart_layout с ошибкой «index out of range». Очистите существующие серии и категории перед записью обновлённого листа обратно в диаграмму. В примере используется диаграмма, которая является первой формой на первом слайде. Комментарий отмечает, где должно происходить редактирование листа; исполняемый пример записывает оригинальный лист обратно и проверяет макет в памяти.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation("chart.pptx") as presentation:
slide = presentation.slides[0]
if len(slide.shapes) > 0 and isinstance(slide.shapes[0], charts.Chart):
chart = slide.shapes[0]
chart_data = chart.chart_data
workbook_stream = chart_data.read_workbook_stream()
# Измените поток рабочей книги здесь, например, используя Aspose.Cells.
chart_data.series.clear()
chart_data.categories.clear()
workbook_stream.seek(0)
chart_data.write_workbook_stream(workbook_stream)
chart.validate_chart_layout()
else:
print("The first shape is not a chart.")
Очистка коллекций удаляет устаревшие ссылки на данные перед записью листа. Воссоздайте необходимые сопоставления серий и категорий для обновлённого листа перед использованием диаграммы.
Установка пользовательских числовых форматов для ячеек листа
Используйте ChartDataCell.custom_number_format для управления отображением числовых значений в встроенном листе диаграммы. Например, в отчёте может потребоваться отображать коэффициент конверсии в виде процента с четырьмя знаками после запятой и коэффициент с пятью знаками после запятой. Оставляйте оба значения числовыми, чтобы они оставались доступными для вычислений и построения диаграмм.
Числовой формат изменяет только отображение, а не хранённое значение. Формат 0.0000% выводит 0.125 как 12.5000%; он не заменяет хранимое число на 12.5. Аналогично, 0.00000 выводит 0.1234567 как 0.12346, не округляя хранимое значение. Если пользовательский формат – пустая строка (""), используется preset_number_format.
В следующем примере создаётся столбчатая диаграмма и доступ к её ячейкам осуществляется через ChartData.chart_data_workbook. На листе 0 ячейка B2 содержит коэффициент конверсии, а C2 – коэффициент. Обе ячейки поставляют значения диаграммы. Пример также включает метки значений, связанные с форматами источников.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
presentation.slide_size.set_size(720, 270, slides.SlideSizeScaleType.DO_NOT_SCALE)
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 50, 20, 620, 210)
chart.has_title = False
chart.axes.vertical_axis.is_number_format_linked_to_source = False
chart.axes.vertical_axis.number_format = "0.00"
chart.axes.vertical_axis.is_automatic_min_value = False
chart.axes.vertical_axis.min_value = 0
chart.chart_data.series.clear()
chart.chart_data.categories.clear()
workbook = chart.chart_data.chart_data_workbook
workbook.clear(0)
category_cell = workbook.get_cell(0, "A2", "Sample")
chart.chart_data.categories.add(category_cell)
percentage_cell = workbook.get_cell(0, "B2", 0.125)
percentage_cell.custom_number_format = "0.0000%"
percentage_name = workbook.get_cell(0, "B1", "Conversion rate")
percentage_series = chart.chart_data.series.add(percentage_name, chart.type)
percentage_series.data_points.add_data_point_for_bar_series(percentage_cell)
precision_cell = workbook.get_cell(0, "C2", 0.1234567)
precision_cell.custom_number_format = "0.00000"
precision_name = workbook.get_cell(0, "C1", "Coefficient")
precision_series = chart.chart_data.series.add(precision_name, chart.type)
precision_series.data_points.add_data_point_for_bar_series(precision_cell)
for series in chart.chart_data.series:
label_format = series.data_points[0].label.data_label_format
label_format.show_value = True
label_format.is_number_format_linked_to_source = True
presentation.save("CustomCellFormats.pptx", slides.export.SaveFormat.PPTX)
Форматы ячеек листа отделены от форматов, задаваемых напрямую на осях диаграммы или метках данных. В этом примере каждая метка отображает значение своей исходной ячейки, потому что включён show_value, и следует исходному числовому формату, поскольку is_number_format_linked_to_source установлен в True. После сохранения и повторного открытия презентации метки показывают 12.5000% и 0.12346, как показано ниже. Вертикальная ось использует свой собственный number_format 0.00, при этом is_number_format_linked_to_source равен False.
Чтобы форматировать метку независимо, установите её флаг ссылки на источник в False и задайте её number_format. Это не меняет формат ячейки листа. Например, независимый формат метки 0.00 выводит первое значение как 0.13, в то время как B2 всё ещё отображает 12.5000%. См. Метки данных диаграммы для прямого форматирования меток.

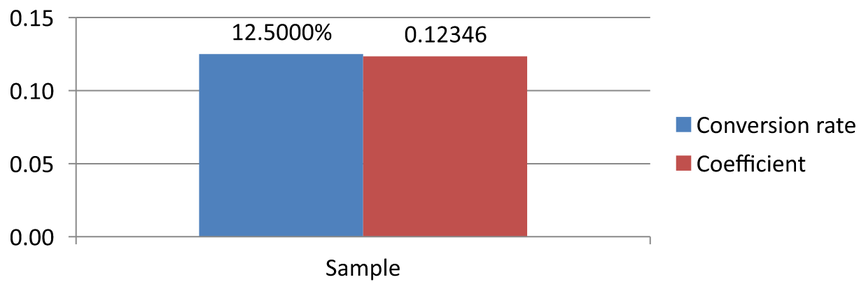

Ниже изображение, полученное из сохранённой презентации после её повторного открытия:
Установить ячейку листа в качестве метки данных диаграммы
Можно использовать текст из ячеек листа в качестве меток данных диаграммы.
В этом примере на первый слайд существующей презентации добавляется пузырьковая диаграмма с данными по умолчанию. Для первых трёх меток первой серии используются ячейки A10:A12 листа 0, включаются метки из ячеек, после чего презентация сохраняется.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation("chart2.pptx") as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.BUBBLE, 50, 50, 600, 400, True)
series = chart.chart_data.series[0]
workbook = chart.chart_data.chart_data_workbook
series.labels.default_data_label_format.show_label_value_from_cell = True
series.labels[0].value_from_cell = workbook.get_cell(0, "A10", "Label 0 cell value")
series.labels[1].value_from_cell = workbook.get_cell(0, "A11", "Label 1 cell value")
series.labels[2].value_from_cell = workbook.get_cell(0, "A12", "Label 2 cell value")
presentation.save("resultchart.pptx", slides.export.SaveFormat.PPTX)
Управление листами
Свойство ChartDataWorkbook.worksheets предоставляет доступ к листам в листе диаграммы. В этом примере создаётся круговая диаграмма с данными по умолчанию и выводятся имена всех листов в консоль.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.PIE, 50, 50, 400, 500)
workbook = chart.chart_data.chart_data_workbook
for worksheet in workbook.worksheets:
print(worksheet.name)
Указание типа источника данных
Значения точек серии можно также хранить непосредственно как числовые литералы. Смотрите Установить значения серии с использованием числовых литералов для полного примера сохранения и чтения их. Тип источника значений точек отделён от внутренней или внешней конфигурации листа диаграммы; использование числовых литералов само по себе не удаляет встроенный лист.
В этом примере создаётся 3D столбчатая диаграмма с данными по умолчанию и задаются два названия серий с различными источниками данных. Первое название использует строковый литерал; второе – ячейку C1 листа 0. Перечисление DataSourceType выбирает источник для каждого названия. Пример сохраняет презентацию с обновлёнными названиями серий.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.COLUMN_3D, 50, 50, 600, 400, True)
literal_name = chart.chart_data.series[0].name
literal_name.data_source_type = charts.DataSourceType.STRING_LITERALS
literal_name.data = "LiteralString"
cell_name = chart.chart_data.series[1].name
name_cell = chart.chart_data.chart_data_workbook.get_cell(0, "C1", "NewCell")
cell_name.data_source_type = charts.DataSourceType.WORKSHEET
cell_name.data = name_cell
presentation.save("pres.pptx", slides.export.SaveFormat.PPTX)
Обнаружение неподдерживаемых форматов встроенного листа
Aspose.Slides не поддерживает бинарный формат Excel‑листов (.xlsb), который может быть встроен в некоторые диаграммы. Можно использовать свойство embedded_workbook_type класса ChartData совместно с перечислением WorkbookType для обнаружения неподдерживаемых форматов и пропуска соответствующих диаграмм. Пример проверяет формы на первом слайде существующей презентации, пропускает формы, не являющиеся диаграммами, и выводит диагностическое сообщение для каждой диаграммы со встроенным листом .xlsb.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation("sample.pptx") as presentation:
slide = presentation.slides[0]
for shape in slide.shapes:
if not isinstance(shape, charts.Chart):
continue
chart_data = shape.chart_data
is_internal_workbook = chart_data.data_source_type == charts.ChartDataSourceType.INTERNAL_WORKBOOK
is_binary_macro = chart_data.embedded_workbook_type == charts.WorkbookType.WORKBOOK_BINARY_MACRO
if is_internal_workbook and is_binary_macro:
print("Skipping a chart with an unsupported .xlsb workbook.")
continue
# Читать или изменять поддерживаемые данные рабочей книги диаграммы здесь.
Внешний лист
Aspose.Slides поддерживает использование внешних листов в качестве источника данных для диаграмм.
Создание внешнего листа
Используйте read_workbook_stream и set_external_workbook для экспорта встроенного листа диаграммы в файл и привязки диаграммы к этому внешнему листу.
В этом примере создаётся круговая диаграмма с данными по умолчанию и экспортируется её лист. Выводной поток закрывается перед назначением внешнего листа в качестве источника данных диаграммы, после чего связанная презентация сохраняется.
from pathlib import Path
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.PIE, 50, 50, 400, 600)
workbook_path = str(Path("externalWorkbook1.xlsx").resolve())
workbook_stream = chart.chart_data.read_workbook_stream()
workbook_data = workbook_stream.read()
with open(workbook_path, "wb") as file_stream:
file_stream.write(workbook_data)
chart.chart_data.set_external_workbook(workbook_path)
presentation.save("externalWorkbook.pptx", slides.export.SaveFormat.PPTX)
Назначить внешний лист
С помощью метода set_external_workbook можно назначить внешний лист диаграмме в качестве источника данных. Этот метод также может использоваться для обновления пути к внешнему листу (если файл был перемещён).
Хотя редактировать данные в листах, хранящихся в удалённых местах или ресурсах, нельзя, такие листы всё равно могут использоваться как внешний источник данных. Если указан относительный путь к внешнему листу, он автоматически преобразуется в абсолютный путь.
В примере используется внешний лист, на листе которого Sheet1 находятся имя серии в B1, имена категорий в A2:A4 и числовые значения в B2:B4. Пример создаёт круговую диаграмму, связывает лист и использует set_range для сопоставления A1:B4 одной серии и трём категориям. Презентация сохраняется с привязанной диаграммой.
from pathlib import Path
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.PIE, 50, 50, 400, 600, True)
chart_data = chart.chart_data
workbook_path = str(Path("externalWorkbook.xlsx").resolve())
chart_data.set_external_workbook(workbook_path)
chart_data.set_range("Sheet1!$A$1:$B$4")
presentation.save("Presentation_with_externalWorkbook.pptx", slides.export.SaveFormat.PPTX)
Параметр update_chart_data метода set_external_workbook определяет, будет ли лист загружен.
- Когда
update_chart_dataравенFalse, обновляется только путь к листу. Данные диаграммы не загружаются и не обновляются из целевого листа, поэтому лист может быть недоступен. - Когда
update_chart_dataравенTrue, данные диаграммы обновляются из целевого листа.
В следующем примере задаётся заглушка‑URL с параметром update_chart_data, установленным в False. Диаграмма сохраняет данные по умолчанию и презентация сохраняется без загрузки недоступного листа.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation() as presentation:
slide = presentation.slides[0]
chart = slide.shapes.add_chart(charts.ChartType.PIE, 50, 50, 400, 600, True)
chart.chart_data.set_external_workbook("https://example.com/unavailable-workbook.xlsx", False)
presentation.save("SetExternalWorkbookWithUpdateChartData.pptx", slides.export.SaveFormat.PPTX)
Получить путь к внешнему листу данных диаграммы
Чтобы определить, к какому листу привязана диаграмма, проверьте, использует ли диаграмма внешний источник данных, и получите путь к её листу.
В примере проверяется первая форма на первом слайде презентации со связанным внешним листом. Если это диаграмма, привязанная к внешнему листу, в консоль выводится external_workbook_path. Затем сохраняется копия презентации.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation("externalWorkbook.pptx") as presentation:
slide = presentation.slides[0]
if len(slide.shapes) > 0 and isinstance(slide.shapes[0], charts.Chart):
chart = slide.shapes[0]
chart_data = chart.chart_data
if chart_data.data_source_type == charts.ChartDataSourceType.EXTERNAL_WORKBOOK:
print(chart_data.external_workbook_path)
else:
print("The chart does not use an external workbook.")
else:
print("The first shape is not a chart.")
presentation.save("Result.pptx", slides.export.SaveFormat.PPTX)
Редактировать данные диаграммы
Можно редактировать данные во внешних листах так же, как и во внутренних. Если внешний лист нельзя загрузить, будет выброшено исключение.
В примере используется диаграмма, являющаяся первой формой на первом слайде и привязанная к доступному внешнему листу. Значение первой точки первого ряда устанавливается в 100, после чего обновлённая презентация сохраняется. Редактирование значений ячеек может обновлять связанный внешний файл XLSX, поэтому при необходимости сохранения оригинала используйте копию листа.
import aspose.slides as slides
import aspose.slides.charts as charts
with slides.Presentation("presentation.pptx") as presentation:
slide = presentation.slides[0]
if len(slide.shapes) > 0 and isinstance(slide.shapes[0], charts.Chart):
chart = slide.shapes[0]
series = chart.chart_data.series
if len(series) > 0 and len(series[0].data_points) > 0:
value_cell = series[0].data_points[0].value.as_cell
if value_cell is not None:
value_cell.value = 100
presentation.save("presentation_out.pptx", slides.export.SaveFormat.PPTX)
else:
print("The first data point is not linked to a workbook cell.")
else:
print("The chart has no data points to edit.")
else:
print("The first shape is not a chart.")
Восстановление листа из кэша диаграммы
Если диаграмма использует внешний лист, который отсутствует или недоступен, Aspose.Slides может восстановить лист диаграммы из кэшированных данных в презентации. Создайте LoadOptions, настройте его spreadsheet_options, и установите SpreadsheetOptions.recover_workbook_from_chart_cache в True перед открытием презентации.
Следующий пример на Python восстанавливает данные листа для диаграммы, являющейся первой формой на первом слайде и ссылающейся на недоступный внешний лист. Данные получаются через Chart.chart_data и ChartData.chart_data_workbook:
import aspose.slides as slides
import aspose.slides.charts as charts
load_options = slides.LoadOptions()
load_options.spreadsheet_options.recover_workbook_from_chart_cache = True
with slides.Presentation("presentation.pptx", load_options) as presentation:
slide = presentation.slides[0]
if len(slide.shapes) > 0 and isinstance(slide.shapes[0], charts.Chart):
chart = slide.shapes[0]
recovered_workbook = chart.chart_data.chart_data_workbook
# Читать или изменять восстановленные данные рабочей книги здесь.
else:
print("The first shape is not a chart.")
Если внешний лист недоступен и восстановление отключено, Aspose.Slides выбрасывает исключение. Включайте восстановление только тогда, когда использование кэшированных данных диаграммы является приемлемой альтернативой, так как кэш может не содержать изменений, сделанных во внешнем листе после последнего обновления презентации.
FAQ
Могу ли я определить, привязана ли конкретная диаграмма к внешнему или встроенному листу?
Да. У диаграммы есть data source type и path to an external workbook; если источник – внешний лист, можно прочитать полный путь, чтобы убедиться, что используется внешний файл.
Поддерживаются ли относительные пути к внешним листам и как они сохраняются?
Да. Если указать относительный путь, он автоматически преобразуется в абсолютный. Презентация сохраняет абсолютный путь в файле PPTX, поэтому перемещение листа может потребовать обновления ссылки.
Можно ли использовать листы, расположенные на сетевых ресурсах/общих папках?
Да, такие листы могут использоваться как внешний источник данных. Однако редактирование удалённых листов напрямую из Aspose.Slides не поддерживается – они могут использоваться только как источник.
Перезаписывает ли Aspose.Slides внешний XLSX при сохранении презентации?
Презентация сохраняет link to the external file. Редактирование данных диаграммы, привязанных к ячейкам, может также обновлять связанный локальный файл XLSX. При необходимости, чтобы оригинал оставался неизменным, используйте копию листа.
Что делать, если внешний файл защищён паролем?
Aspose.Slides не принимает пароль при привязке. Обычно снимают защиту заранее или готовят расшифрованную копию (например, с помощью Aspose.Cells) и привязывают её.
Могут ли несколько диаграмм ссылаться на один и тот же внешний лист?
Да. Каждая диаграмма хранит свою собственную ссылку. Если они указывают на один и тот же файл, обновление этого файла будет отражено во всех диаграммах при следующей загрузке данных.
