Создание или обновление диаграмм презентаций PowerPoint в Python

Обзор

Эта статья предоставляет всестороннее руководство по созданию и настройке диаграмм с помощью Aspose.Slides for Python via .NET. Вы узнаете, как программно добавить диаграмму на слайд, заполнить её данными и применить различные параметры форматирования, чтобы соответствовать вашим конкретным требованиям к дизайну. На протяжении всей статьи детальные примеры кода иллюстрируют каждый шаг, начиная с инициализации презентации и объекта диаграммы и заканчивая настройкой рядов, осей и легенд. Следуя этому руководству, вы получите прочное понимание того, как интегрировать динамическую генерацию диаграмм в ваши Python‑приложения, упрощая процесс создания презентаций, основанных на данных.

Создание диаграммы

Диаграммы помогают людям быстро визуализировать данные и получить инсайты, которые могут быть не сразу очевидны из таблицы или электронной таблицы.

Зачем создавать диаграммы?

Используя диаграммы, вы можете:

  • агрегировать, сжать или суммировать большие объёмы данных на одном слайде презентации;
  • выявлять закономерности и тенденции в данных;
  • определять направление и импульс данных во времени или относительно определённой единицы измерения;
  • обнаруживать выбросы, аномалии, отклонения, ошибки и бессмысленные данные;
  • передавать или представлять сложные данные.

В PowerPoint вы можете создавать диаграммы через функцию Insert, которая предоставляет шаблоны для разработки многих типов диаграмм. С помощью Aspose.Slides вы можете создавать как обычные диаграммы (на основе популярных типов), так и пользовательские диаграммы.

Создание сгруппированных столбцовых диаграмм

В этом примере используется метод add_chart для создания сгруппированной столбцовой диаграммы, сравнивающей два ряда по трём категориям. Ряды используют красные и зелёные заливки, а отдельные подписи демонстрируют названия категорий, названия рядов и значения. Индекс листа 0 относится к первому листу во встроенной рабочей книге диаграммы.

import aspose.pydrawing as draw
import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 300)

    chart.chart_title.add_text_frame_for_overriding("Sample Title")
    chart.chart_title.text_frame_for_overriding.text_frame_format.center_text = slides.NullableBool.TRUE
    chart.chart_title.height = 20
    chart.has_title = True

    workbook = chart.chart_data.chart_data_workbook
    worksheet_index = 0

    chart.chart_data.series.clear()
    chart.chart_data.categories.clear()

    series_name_cell = workbook.get_cell(worksheet_index, 0, 1, "Series 1")
    chart.chart_data.series.add(series_name_cell, chart.type)
    series_name_cell = workbook.get_cell(worksheet_index, 0, 2, "Series 2")
    chart.chart_data.series.add(series_name_cell, chart.type)

    category_cell = workbook.get_cell(worksheet_index, 1, 0, "Category 1")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(worksheet_index, 2, 0, "Category 2")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(worksheet_index, 3, 0, "Category 3")
    chart.chart_data.categories.add(category_cell)

    series = chart.chart_data.series[0]

    value_cell = workbook.get_cell(worksheet_index, 1, 1, 20)
    series.data_points.add_data_point_for_bar_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, 2, 1, 50)
    series.data_points.add_data_point_for_bar_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, 3, 1, 30)
    series.data_points.add_data_point_for_bar_series(value_cell)

    series.format.fill.fill_type = slides.FillType.SOLID
    series.format.fill.solid_fill_color.color = draw.Color.red

    series = chart.chart_data.series[1]

    value_cell = workbook.get_cell(worksheet_index, 1, 2, 30)
    series.data_points.add_data_point_for_bar_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, 2, 2, 10)
    series.data_points.add_data_point_for_bar_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, 3, 2, 60)
    series.data_points.add_data_point_for_bar_series(value_cell)

    series.format.fill.fill_type = slides.FillType.SOLID
    series.format.fill.solid_fill_color.color = draw.Color.green

    label = series.data_points[0].label
    label.data_label_format.show_category_name = True

    label = series.data_points[1].label
    label.data_label_format.show_series_name = True

    label = series.data_points[2].label
    label.data_label_format.show_value = True
    label.data_label_format.show_series_name = True
    label.data_label_format.separator = "/"

    presentation.save("AsposeChart.pptx", slides.export.SaveFormat.PPTX)

Результат:

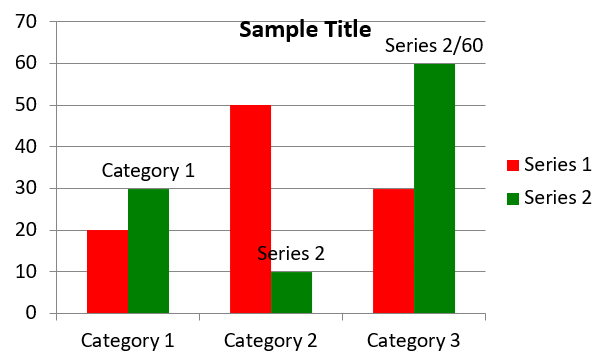

Диаграмма сгруппированных столбцов

Создание точечных диаграмм

Точковые диаграммы (также известные как scatter‑plots или графики x‑y) часто используют для проверки закономерностей или демонстрации корреляций между двумя переменными.

Используйте точечную диаграмму, когда:

  • У вас есть парные числовые данные.
  • У вас есть две переменные, которые хорошо сочетаются друг с другом.
  • Вы хотите определить, связаны ли две переменные.
  • У вас есть независимая переменная, имеющая несколько значений для зависимой переменной.

В этом примере построены два набора значений x‑y. Первый ряд использует прямые линии со звездочными маркерами, а второй — плавные линии с круговыми маркерами; оба используют size = 10. Свойство symbol управляет формой маркера.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.SCATTER_WITH_SMOOTH_LINES, 20, 20, 500, 300)

    workbook = chart.chart_data.chart_data_workbook
    worksheet_index = 0

    chart.chart_data.series.clear()

    series_name_cell = workbook.get_cell(worksheet_index, 1, 1, "Series 1")
    chart.chart_data.series.add(series_name_cell, chart.type)
    series_name_cell = workbook.get_cell(worksheet_index, 1, 3, "Series 2")
    chart.chart_data.series.add(series_name_cell, chart.type)

    series = chart.chart_data.series[0]

    x_value_cell = workbook.get_cell(worksheet_index, 2, 1, 1)
    y_value_cell = workbook.get_cell(worksheet_index, 2, 2, 3)
    series.data_points.add_data_point_for_scatter_series(x_value_cell, y_value_cell)

    x_value_cell = workbook.get_cell(worksheet_index, 3, 1, 2)
    y_value_cell = workbook.get_cell(worksheet_index, 3, 2, 10)
    series.data_points.add_data_point_for_scatter_series(x_value_cell, y_value_cell)

    series.type = charts.ChartType.SCATTER_WITH_STRAIGHT_LINES_AND_MARKERS

    series.marker.size = 10
    series.marker.symbol = charts.MarkerStyleType.STAR

    series = chart.chart_data.series[1]

    x_value_cell = workbook.get_cell(worksheet_index, 2, 3, 5)
    y_value_cell = workbook.get_cell(worksheet_index, 2, 4, 2)
    series.data_points.add_data_point_for_scatter_series(x_value_cell, y_value_cell)

    x_value_cell = workbook.get_cell(worksheet_index, 3, 3, 3)
    y_value_cell = workbook.get_cell(worksheet_index, 3, 4, 1)
    series.data_points.add_data_point_for_scatter_series(x_value_cell, y_value_cell)

    x_value_cell = workbook.get_cell(worksheet_index, 4, 3, 2)
    y_value_cell = workbook.get_cell(worksheet_index, 4, 4, 2)
    series.data_points.add_data_point_for_scatter_series(x_value_cell, y_value_cell)

    x_value_cell = workbook.get_cell(worksheet_index, 5, 3, 5)
    y_value_cell = workbook.get_cell(worksheet_index, 5, 4, 1)
    series.data_points.add_data_point_for_scatter_series(x_value_cell, y_value_cell)

    series.marker.size = 10
    series.marker.symbol = charts.MarkerStyleType.CIRCLE

    presentation.save("AsposeChart.pptx", slides.export.SaveFormat.PPTX)

Результат:

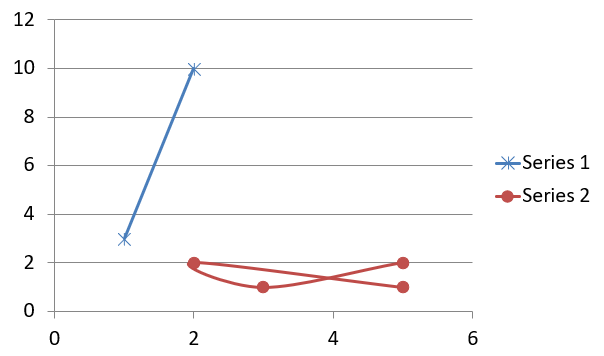

Точечная диаграмма

Создание круговых диаграмм

Круговые диаграммы лучше всего использовать для показа отношения части к целому, особенно когда данные содержат категориальные метки с числовыми значениями. Однако если ваши данные содержат много частей или меток, возможно, стоит рассмотреть столбчатую диаграмму.

В этом примере создаётся круговая диаграмма с тремя квартальными значениями. Каждый сектор имеет пользовательскую заливку и границу, а подписи отображают различные комбинации значений, процентов и информации о рядах. Свойство first_slice_angle задаёт стартовый угол первого сектора — 180 градусов.

import aspose.pydrawing as draw
import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.PIE, 20, 20, 500, 300)

    chart.chart_title.add_text_frame_for_overriding("Sample Title")
    chart.chart_title.text_frame_for_overriding.text_frame_format.center_text = slides.NullableBool.TRUE
    chart.chart_title.height = 20
    chart.has_title = True

    chart.chart_data.series[0].labels.default_data_label_format.show_value = True

    workbook = chart.chart_data.chart_data_workbook
    worksheet_index = 0

    chart.chart_data.series.clear()
    chart.chart_data.categories.clear()

    category_cell = workbook.get_cell(0, 1, 0, "1st Qtr")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(0, 2, 0, "2nd Qtr")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(0, 3, 0, "3rd Qtr")
    chart.chart_data.categories.add(category_cell)

    series_name_cell = workbook.get_cell(0, 0, 1, "Series 1")
    series = chart.chart_data.series.add(series_name_cell, chart.type)

    value_cell = workbook.get_cell(worksheet_index, 1, 1, 20)
    series.data_points.add_data_point_for_pie_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, 2, 1, 50)
    series.data_points.add_data_point_for_pie_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, 3, 1, 30)
    series.data_points.add_data_point_for_pie_series(value_cell)

    chart.chart_data.series_groups[0].is_color_varied = True

    first_slice = series.data_points[0]
    first_slice.format.fill.fill_type = slides.FillType.SOLID
    first_slice.format.fill.solid_fill_color.color = draw.Color.cyan

    first_slice.format.line.fill_format.fill_type = slides.FillType.SOLID
    first_slice.format.line.fill_format.solid_fill_color.color = draw.Color.gray
    first_slice.format.line.width = 3.0
    first_slice.format.line.style = slides.LineStyle.THIN_THICK
    first_slice.format.line.dash_style = slides.LineDashStyle.LARGE_DASH

    second_slice = series.data_points[1]
    second_slice.format.fill.fill_type = slides.FillType.SOLID
    second_slice.format.fill.solid_fill_color.color = draw.Color.brown

    second_slice.format.line.fill_format.fill_type = slides.FillType.SOLID
    second_slice.format.line.fill_format.solid_fill_color.color = draw.Color.blue
    second_slice.format.line.width = 3.0
    second_slice.format.line.style = slides.LineStyle.SINGLE
    second_slice.format.line.dash_style = slides.LineDashStyle.LARGE_DASH_DOT

    third_slice = series.data_points[2]
    third_slice.format.fill.fill_type = slides.FillType.SOLID
    third_slice.format.fill.solid_fill_color.color = draw.Color.coral

    third_slice.format.line.fill_format.fill_type = slides.FillType.SOLID
    third_slice.format.line.fill_format.solid_fill_color.color = draw.Color.red
    third_slice.format.line.width = 2.0
    third_slice.format.line.style = slides.LineStyle.THIN_THIN
    third_slice.format.line.dash_style = slides.LineDashStyle.LARGE_DASH_DOT_DOT

    first_label = series.data_points[0].label
    first_label.data_label_format.show_value = True

    second_label = series.data_points[1].label
    second_label.data_label_format.show_value = True
    second_label.data_label_format.show_legend_key = True
    second_label.data_label_format.show_percentage = True

    third_label = series.data_points[2].label
    third_label.data_label_format.show_series_name = True
    third_label.data_label_format.show_percentage = True

    series.labels.default_data_label_format.show_leader_lines = True

    chart.chart_data.series_groups[0].first_slice_angle = 180

    presentation.save("PieChart.pptx", slides.export.SaveFormat.PPTX)

Результат:

Круговая диаграмма

Чтобы улучшить читаемость подписей за пределами круга, см. раздел Format Leader Lines для примера, демонстрирующего позиционирование подписей и настройку цвета, ширины, прозрачности и стиля штрихов линии‑соединителя.

Создание линейных диаграмм

Линейные диаграммы (также известные как line graphs) лучше всего использовать в ситуациях, когда необходимо показать изменения значения во времени. С помощью линейной диаграммы можно сравнивать большой объём данных одновременно, отслеживать изменения и тенденции во времени, выделять аномалии в рядах данных и многое другое.

В этом примере используется метод add_chart для создания линейной диаграммы с рядами и категориями по умолчанию, после чего презентация сохраняется в формате PPTX.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    line_chart = slide.shapes.add_chart(charts.ChartType.LINE, 20, 20, 500, 300)

    presentation.save("lineChart.pptx", slides.export.SaveFormat.PPTX)

По умолчанию точки на линейной диаграмме соединяются прямыми непрерывными линиями. Если вы хотите, чтобы точки соединялись пунктиром, задайте свойству dash_style значение из LineDashStyle:

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    line_chart = slide.shapes.add_chart(charts.ChartType.LINE, 20, 20, 500, 300)

    for series in line_chart.chart_data.series:
        series.format.line.dash_style = slides.LineDashStyle.DASH

Результат:

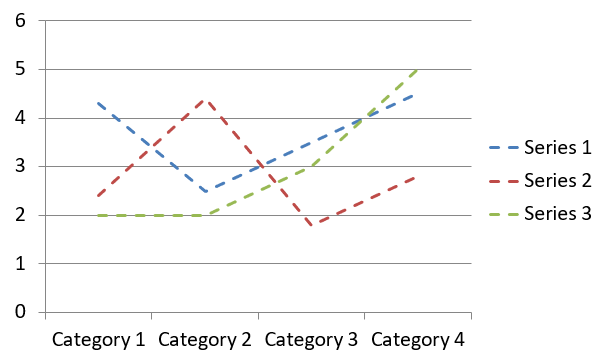

Линейная диаграмма

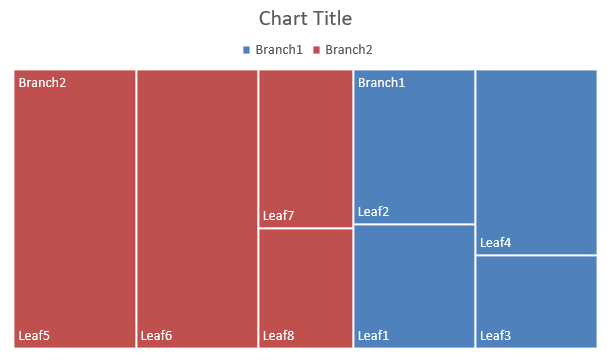

Создание деревовидных (Tree Map) диаграмм

Деревовидные диаграммы лучше всего использовать для отображения данных о продажах, когда нужно показать относительный размер категорий и быстро привлечь внимание к элементам, вносящим наибольший вклад в каждую категорию.

В этом примере создаётся деревовидная диаграмма с восемью листами, сгруппированными в четыре ствола и две ветви. Метод set_grouping_item назначает стволы на уровне группировки 1 и ветви на уровне 2. Значения определяют относительные размеры прямоугольников, а метки категорий и перекрывающиеся метки родительских элементов показывают иерархию.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.TREEMAP, 20, 20, 500, 300)

    chart.chart_data.categories.clear()
    chart.chart_data.series.clear()

    workbook = chart.chart_data.chart_data_workbook
    workbook.clear(0)

    # Ветка 1
    category_cell = workbook.get_cell(0, "C1", "Leaf1")
    leaf = chart.chart_data.categories.add(category_cell)
    leaf.grouping_levels.set_grouping_item(1, "Stem1")
    leaf.grouping_levels.set_grouping_item(2, "Branch1")

    category_cell = workbook.get_cell(0, "C2", "Leaf2")
    chart.chart_data.categories.add(category_cell)

    category_cell = workbook.get_cell(0, "C3", "Leaf3")
    leaf = chart.chart_data.categories.add(category_cell)
    leaf.grouping_levels.set_grouping_item(1, "Stem2")

    category_cell = workbook.get_cell(0, "C4", "Leaf4")
    chart.chart_data.categories.add(category_cell)

    # Ветка 2
    category_cell = workbook.get_cell(0, "C5", "Leaf5")
    leaf = chart.chart_data.categories.add(category_cell)
    leaf.grouping_levels.set_grouping_item(1, "Stem3")
    leaf.grouping_levels.set_grouping_item(2, "Branch2")

    category_cell = workbook.get_cell(0, "C6", "Leaf6")
    chart.chart_data.categories.add(category_cell)

    category_cell = workbook.get_cell(0, "C7", "Leaf7")
    leaf = chart.chart_data.categories.add(category_cell)
    leaf.grouping_levels.set_grouping_item(1, "Stem4")

    category_cell = workbook.get_cell(0, "C8", "Leaf8")
    chart.chart_data.categories.add(category_cell)

    series = chart.chart_data.series.add(charts.ChartType.TREEMAP)
    series.labels.default_data_label_format.show_category_name = True
    value_cell = workbook.get_cell(0, "D1", 4)
    series.data_points.add_data_point_for_treemap_series(value_cell)
    value_cell = workbook.get_cell(0, "D2", 5)
    series.data_points.add_data_point_for_treemap_series(value_cell)
    value_cell = workbook.get_cell(0, "D3", 3)
    series.data_points.add_data_point_for_treemap_series(value_cell)
    value_cell = workbook.get_cell(0, "D4", 6)
    series.data_points.add_data_point_for_treemap_series(value_cell)
    value_cell = workbook.get_cell(0, "D5", 9)
    series.data_points.add_data_point_for_treemap_series(value_cell)
    value_cell = workbook.get_cell(0, "D6", 9)
    series.data_points.add_data_point_for_treemap_series(value_cell)
    value_cell = workbook.get_cell(0, "D7", 4)
    series.data_points.add_data_point_for_treemap_series(value_cell)
    value_cell = workbook.get_cell(0, "D8", 3)
    series.data_points.add_data_point_for_treemap_series(value_cell)

    series.parent_label_layout = charts.ParentLabelLayoutType.OVERLAPPING

    presentation.save("Treemap.pptx", slides.export.SaveFormat.PPTX)

Результат:

Деревовидная диаграмма

Создание водопадных диаграмм

Водопадная диаграмма показывает, как положительные и отрицательные изменения вносят вклад в конечное значение. Например, разбивка прибыли может начинаться с выручки, вычитать из неё расходы и добавлять прочие доходы. Столбцы‑изменения «плывут» между предыдущим и новым накопленным значением, а столбцы‑итоги простираются от нуля до накопленного значения.

Ниже приведён пример с суммами в тысячах долларов США:

Категория Значение в книге Тип столбца
Выручка 1000 Увеличение
Себестоимость продаж -400 Уменьшение
Валовая прибыль 600 Промежуточный итог
Операционные расходы -200 Уменьшение
Прочие доходы 50 Увеличение
Чистая прибыль 450 Финальный итог

Чтобы пометить точку как промежуточный или финальный итог, задайте её свойству set_as_total значение True. Укажите фактическую накопленную сумму в соответствующей ячейке рабочей книги: 600 для валовой прибыли (1000 - 400) и 450 для чистой прибыли (600 - 200 + 50). Это свойство помечает столбец как итоговый; оно не вычисляет и не заполняет значение ячейки. Не используйте ноль как заполнитель и не задавайте другое изменение для итоговой точки. Итоговый столбец отображает накопленное значение без повторного добавления к текущему.

Этот полноценный пример на C# создаёт диаграмму, используя член Waterfall перечисления ChartType, очищает данные по умолчанию и заполняет встроенную рабочую книгу. Индекс листа 0 выбирает первый лист; столбец A содержит названия категорий, столбец B — значения. Каждый элемент добавляется с помощью метода add_data_point_for_waterfall_series. Индексы точек, начиная с нуля, 2 и 5, идентифицируют промежуточный и финальный итог. Включение свойства show_value отображает суммы на столбцах. Входная презентация или рабочая книга не требуются.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.WATERFALL, 20, 20, 680, 200)

    chart.has_title = True
    chart.chart_title.add_text_frame_for_overriding("Profit breakdown (USD thousands)")
    chart.chart_title.overlay = False
    chart.has_legend = False

    chart.chart_data.series.clear()
    chart.chart_data.categories.clear()

    workbook = chart.chart_data.chart_data_workbook
    worksheet_index = 0

    workbook.clear(worksheet_index)

    series_name_cell = workbook.get_cell(worksheet_index, 0, 1, "Profit")
    series = chart.chart_data.series.add(series_name_cell, charts.ChartType.WATERFALL)
    categories = ["Revenue", "Cost of sales", "Gross profit", "Operating expenses", "Other income", "Net profit"]
    values = [1000, -400, 600, -200, 50, 450]

    for i in range(len(categories)):
        category_cell = workbook.get_cell(worksheet_index, i + 1, 0, categories[i])
        chart.chart_data.categories.add(category_cell)
        value_cell = workbook.get_cell(worksheet_index, i + 1, 1, values[i])
        series.data_points.add_data_point_for_waterfall_series(value_cell)

    # Третья и шестая точки представляют собой итоги, а не дополнительные изменения.
    series.data_points[2].set_as_total = True
    series.data_points[5].set_as_total = True
    series.show_connector_lines = True
    series.labels.default_data_label_format.show_value = True

    presentation.save("WaterfallChart.pptx", slides.export.SaveFormat.PPTX)

Установите на уровне ряда свойство show_connector_lines в True, чтобы показывать линии, соединяющие последовательные столбцы, и упростить отслеживание текущего значения. Чтобы скрыть эти линии, замените присваивание в примере на series.show_connector_lines = False перед сохранением. Это изменит только видимость линий, но не данные и не итоги.

Сохранённая презентация показывает валовую прибыль 600 и чистую прибыль 450, оба итога начинаются с нуля:

Водопадная диаграмма, показывающая выручку, расходы, валовую прибыль 600 и чистую прибыль 450, с подписями значений и соединительными линиями

Создание биржевых (stock) диаграмм

Биржевые диаграммы используются для отображения финансовых данных, таких как цены открытия, максимума, минимума и закрытия, помогая анализировать рыночные тенденции и волатильность. Они предоставляют ключевые инсайты о динамике акций, позволяя инвесторам и аналитикам принимать обоснованные решения.

В этом примере создаётся диаграмма «open‑high‑low‑close» с четырьмя рядами в указанном порядке и тремя категориями. Свойство has_up_down_bars включает полосы up/down, а hi_low_lines_format управляет линиями high‑low, показывающими диапазоны цен; при этом линии отдельных рядов и мелкие горизонтальные сетки скрыты.

Менеджер up_down_bars раскрывает отдельные объекты up_bars_format и down_bars_format. Используйте свойства fill и line каждого объекта, чтобы independently задать заливку и контур. В этом примере для растущих интервалов используются зелёные полосы с тёмно‑зелёными контурами, а для падающих — оранжево‑красные с тёмно‑красными контурами.

Задайте числовые значения для всех четырёх рядов в каждой категории, при этом High и Low охватывают Open и Close. Полосы сравнивают Close с Open внутри одной и той же категории, а не с предыдущей: A падает с 72 до 25, тогда как B растёт с 25 до 38, а C — с 38 до 50. При равных значениях Open и Close интервал не виден. Полосы up/down охватывают диапазон Open‑Close; линии high‑low — диапазон Low‑High. Эти полосы принадлежат группе рядов и не являются обычными столбчатыми рядами.

Такое форматирование также работает с диаграммами LINE and LINE_WITH_MARKERS, содержащими не менее двух рядов в одной группе и соответствующими числовыми значениями для каждой категории. Для этих неслоённых линейных диаграмм полосы up/down сравнивают первый и последний ряд: более высокий последний показатель даёт up‑бар, более низкий — down‑бар. Поменяв порядок рядов, меняется и классификация. Пример ниже использует OPEN_HIGH_LOW_CLOSE; не следует предполагать, что другие биржевые, слоёные линейные или 3D‑варианты используют ту же структуру данных или интерпретацию интервалов.

import aspose.pydrawing as draw
import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.OPEN_HIGH_LOW_CLOSE, 20, 20, 500, 150, False)

    workbook = chart.chart_data.chart_data_workbook

    category_cell = workbook.get_cell(0, 1, 0, "A")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(0, 2, 0, "B")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(0, 3, 0, "C")
    chart.chart_data.categories.add(category_cell)

    series_name_cell = workbook.get_cell(0, 0, 1, "Open")
    chart.chart_data.series.add(series_name_cell, charts.ChartType.OPEN_HIGH_LOW_CLOSE)
    series_name_cell = workbook.get_cell(0, 0, 2, "High")
    chart.chart_data.series.add(series_name_cell, charts.ChartType.OPEN_HIGH_LOW_CLOSE)
    series_name_cell = workbook.get_cell(0, 0, 3, "Low")
    chart.chart_data.series.add(series_name_cell, charts.ChartType.OPEN_HIGH_LOW_CLOSE)
    series_name_cell = workbook.get_cell(0, 0, 4, "Close")
    chart.chart_data.series.add(series_name_cell, charts.ChartType.OPEN_HIGH_LOW_CLOSE)

    series = chart.chart_data.series[0]
    value_cell = workbook.get_cell(0, 1, 1, 72)
    series.data_points.add_data_point_for_stock_series(value_cell)
    value_cell = workbook.get_cell(0, 2, 1, 25)
    series.data_points.add_data_point_for_stock_series(value_cell)
    value_cell = workbook.get_cell(0, 3, 1, 38)
    series.data_points.add_data_point_for_stock_series(value_cell)

    series = chart.chart_data.series[1]
    value_cell = workbook.get_cell(0, 1, 2, 172)
    series.data_points.add_data_point_for_stock_series(value_cell)
    value_cell = workbook.get_cell(0, 2, 2, 57)
    series.data_points.add_data_point_for_stock_series(value_cell)
    value_cell = workbook.get_cell(0, 3, 2, 57)
    series.data_points.add_data_point_for_stock_series(value_cell)

    series = chart.chart_data.series[2]
    value_cell = workbook.get_cell(0, 1, 3, 12)
    series.data_points.add_data_point_for_stock_series(value_cell)
    value_cell = workbook.get_cell(0, 2, 3, 12)
    series.data_points.add_data_point_for_stock_series(value_cell)
    value_cell = workbook.get_cell(0, 3, 3, 13)
    series.data_points.add_data_point_for_stock_series(value_cell)

    series = chart.chart_data.series[3]
    value_cell = workbook.get_cell(0, 1, 4, 25)
    series.data_points.add_data_point_for_stock_series(value_cell)
    value_cell = workbook.get_cell(0, 2, 4, 38)
    series.data_points.add_data_point_for_stock_series(value_cell)
    value_cell = workbook.get_cell(0, 3, 4, 50)
    series.data_points.add_data_point_for_stock_series(value_cell)

    up_down_bars = chart.chart_data.series_groups[0].up_down_bars
    up_down_bars.has_up_down_bars = True

    up_down_bars.up_bars_format.fill.fill_type = slides.FillType.SOLID
    up_down_bars.up_bars_format.fill.solid_fill_color.color = draw.Color.lime_green
    up_down_bars.up_bars_format.line.fill_format.fill_type = slides.FillType.SOLID
    up_down_bars.up_bars_format.line.fill_format.solid_fill_color.color = draw.Color.dark_green
    up_down_bars.up_bars_format.line.width = 2

    up_down_bars.down_bars_format.fill.fill_type = slides.FillType.SOLID
    up_down_bars.down_bars_format.fill.solid_fill_color.color = draw.Color.orange_red
    up_down_bars.down_bars_format.line.fill_format.fill_type = slides.FillType.SOLID
    up_down_bars.down_bars_format.line.fill_format.solid_fill_color.color = draw.Color.dark_red
    up_down_bars.down_bars_format.line.width = 2
    chart.chart_data.series_groups[0].hi_low_lines_format.line.fill_format.fill_type = slides.FillType.SOLID

    for stock_series in chart.chart_data.series:
        stock_series.format.line.fill_format.fill_type = slides.FillType.NO_FILL

    chart.axes.vertical_axis.minor_grid_lines_format.line.fill_format.fill_type = slides.FillType.NO_FILL

    presentation.save("Stock-chart.pptx", slides.export.SaveFormat.PPTX)

Результат, экспортированный из PowerPoint:

Биржевая диаграмма с оранжево‑красным падающим интервалом для A и зелёными растущими интервалами для B и C

Создание диаграмм «box and whisker»

Диаграммы «box and whisker» используются для отображения распределения данных, суммируя ключевые статистические показатели, такие как медиана, квартиль и возможные выбросы. Они особенно полезны в исследовательском анализе данных и статистических исследованиях для быстрого понимания изменчивости данных и выявления аномалий.

В этом примере создаётся диаграмма «box and whisker» из шести значений. Свойство quartile_method выбирает эксклюзивный метод расчёта квартилей. Пример также включает линии среднего, маркеры среднего, внутренние точки и точки‑выбросы.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.BOX_AND_WHISKER, 20, 20, 500, 300)

    chart.chart_data.categories.clear()
    chart.chart_data.series.clear()

    workbook = chart.chart_data.chart_data_workbook
    workbook.clear(0)

    category_cell = workbook.get_cell(0, "A1", "Category 1")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(0, "A2", "Category 2")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(0, "A3", "Category 3")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(0, "A4", "Category 4")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(0, "A5", "Category 5")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(0, "A6", "Category 6")
    chart.chart_data.categories.add(category_cell)

    series = chart.chart_data.series.add(charts.ChartType.BOX_AND_WHISKER)

    series.quartile_method = charts.QuartileMethodType.EXCLUSIVE
    series.show_mean_line = True
    series.show_mean_markers = True
    series.show_inner_points = True
    series.show_outlier_points = True

    value_cell = workbook.get_cell(0, "B1", 15)
    series.data_points.add_data_point_for_box_and_whisker_series(value_cell)
    value_cell = workbook.get_cell(0, "B2", 41)
    series.data_points.add_data_point_for_box_and_whisker_series(value_cell)
    value_cell = workbook.get_cell(0, "B3", 16)
    series.data_points.add_data_point_for_box_and_whisker_series(value_cell)
    value_cell = workbook.get_cell(0, "B4", 10)
    series.data_points.add_data_point_for_box_and_whisker_series(value_cell)
    value_cell = workbook.get_cell(0, "B5", 23)
    series.data_points.add_data_point_for_box_and_whisker_series(value_cell)
    value_cell = workbook.get_cell(0, "B6", 16)
    series.data_points.add_data_point_for_box_and_whisker_series(value_cell)

    presentation.save("BoxAndWhisker.pptx", slides.export.SaveFormat.PPTX)

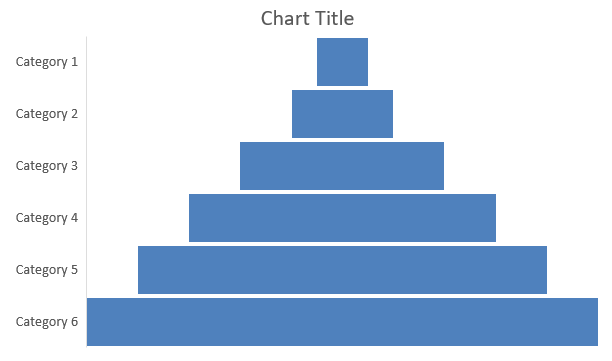

Создание воронкообразных диаграмм

Воронкообразные диаграммы используют для визуализации процессов, состоящих из последовательных стадий, где объём данных уменьшается по мере продвижения от одного шага к следующему. Они особенно полезны для анализа коэффициентов конверсии, выявления узких мест и отслеживания эффективности процессов продаж или маркетинга.

В этом примере используется метод add_chart для добавления воронкообразной диаграммы на первый слайд существующей презентации. Он заменяет данные по умолчанию на шесть категорий со значениями от 50 до 500, затем сохраняет обновлённую презентацию. Входная презентация должна содержать хотя бы один слайд.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation("test.pptx") as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.FUNNEL, 50, 50, 500, 400)

    chart.chart_data.categories.clear()
    chart.chart_data.series.clear()

    workbook = chart.chart_data.chart_data_workbook
    workbook.clear(0)

    category_cell = workbook.get_cell(0, "A1", "Category 1")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(0, "A2", "Category 2")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(0, "A3", "Category 3")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(0, "A4", "Category 4")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(0, "A5", "Category 5")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(0, "A6", "Category 6")
    chart.chart_data.categories.add(category_cell)

    series = chart.chart_data.series.add(charts.ChartType.FUNNEL)

    value_cell = workbook.get_cell(0, "B1", 50)
    series.data_points.add_data_point_for_funnel_series(value_cell)
    value_cell = workbook.get_cell(0, "B2", 100)
    series.data_points.add_data_point_for_funnel_series(value_cell)
    value_cell = workbook.get_cell(0, "B3", 200)
    series.data_points.add_data_point_for_funnel_series(value_cell)
    value_cell = workbook.get_cell(0, "B4", 300)
    series.data_points.add_data_point_for_funnel_series(value_cell)
    value_cell = workbook.get_cell(0, "B5", 400)
    series.data_points.add_data_point_for_funnel_series(value_cell)
    value_cell = workbook.get_cell(0, "B6", 500)
    series.data_points.add_data_point_for_funnel_series(value_cell)

    presentation.save("Funnel.pptx", slides.export.SaveFormat.PPTX)

Результат:

Воронкообразная диаграмма

Создание радиальных (sunburst) диаграмм

Радиальные диаграммы используют для визуализации иерархических данных, отображая уровни в виде концентрических колец. Они помогают иллюстрировать отношения части к целому и идеальны для представления вложенных категорий и подкатегорий в компактном виде.

В этом примере создаётся радиальная диаграмма с восемью листами, сгруппированными в четыре ствола и две ветви. Метод set_grouping_item назначает стволы на уровне 1 и ветви на уровне 2. Метки категорий определяют сегменты, а значения задают их относительные размеры.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.SUNBURST, 20, 20, 500, 300)

    chart.chart_data.categories.clear()
    chart.chart_data.series.clear()

    workbook = chart.chart_data.chart_data_workbook
    workbook.clear(0)

    # Ветка 1
    category_cell = workbook.get_cell(0, "C1", "Leaf1")
    leaf = chart.chart_data.categories.add(category_cell)
    leaf.grouping_levels.set_grouping_item(1, "Stem1")
    leaf.grouping_levels.set_grouping_item(2, "Branch1")

    category_cell = workbook.get_cell(0, "C2", "Leaf2")
    chart.chart_data.categories.add(category_cell)

    category_cell = workbook.get_cell(0, "C3", "Leaf3")
    leaf = chart.chart_data.categories.add(category_cell)
    leaf.grouping_levels.set_grouping_item(1, "Stem2")

    category_cell = workbook.get_cell(0, "C4", "Leaf4")
    chart.chart_data.categories.add(category_cell)

    # Ветка 2
    category_cell = workbook.get_cell(0, "C5", "Leaf5")
    leaf = chart.chart_data.categories.add(category_cell)
    leaf.grouping_levels.set_grouping_item(1, "Stem3")
    leaf.grouping_levels.set_grouping_item(2, "Branch2")

    category_cell = workbook.get_cell(0, "C6", "Leaf6")
    chart.chart_data.categories.add(category_cell)

    category_cell = workbook.get_cell(0, "C7", "Leaf7")
    leaf = chart.chart_data.categories.add(category_cell)
    leaf.grouping_levels.set_grouping_item(1, "Stem4")

    category_cell = workbook.get_cell(0, "C8", "Leaf8")
    chart.chart_data.categories.add(category_cell)

    series = chart.chart_data.series.add(charts.ChartType.SUNBURST)
    series.labels.default_data_label_format.show_category_name = True
    value_cell = workbook.get_cell(0, "D1", 4)
    series.data_points.add_data_point_for_sunburst_series(value_cell)
    value_cell = workbook.get_cell(0, "D2", 5)
    series.data_points.add_data_point_for_sunburst_series(value_cell)
    value_cell = workbook.get_cell(0, "D3", 3)
    series.data_points.add_data_point_for_sunburst_series(value_cell)
    value_cell = workbook.get_cell(0, "D4", 6)
    series.data_points.add_data_point_for_sunburst_series(value_cell)
    value_cell = workbook.get_cell(0, "D5", 9)
    series.data_points.add_data_point_for_sunburst_series(value_cell)
    value_cell = workbook.get_cell(0, "D6", 9)
    series.data_points.add_data_point_for_sunburst_series(value_cell)
    value_cell = workbook.get_cell(0, "D7", 4)
    series.data_points.add_data_point_for_sunburst_series(value_cell)
    value_cell = workbook.get_cell(0, "D8", 3)
    series.data_points.add_data_point_for_sunburst_series(value_cell)

    presentation.save("Sunburst.pptx", slides.export.SaveFormat.PPTX)

Результат:

Радиальная диаграмма

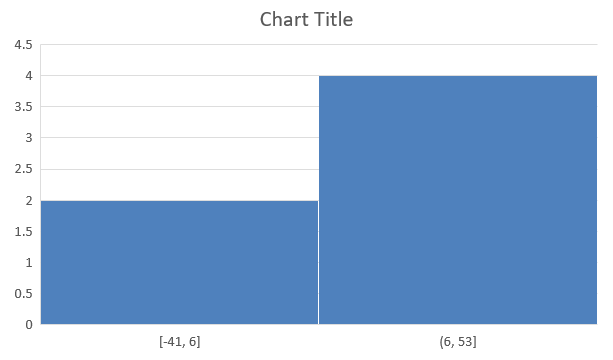

Создание гистограмм

Гистограммы показывают, как численные значения распределяются по интервалам (bins). Для ежемесячных отчётов о времени обработки заказов используйте одинаковую ширину интервалов и пороги, чтобы сохранить согласованность интервалов и упростить сравнение распределений.

Установите для горизонтальной оси свойство aggregation_type в режим из AxisAggregationType. Параметр bin_width применяется только к BY_BIN_WIDTH; number_of_bins — только к BY_NUMBER_OF_BINS. Используйте AUTOMATIC, чтобы позволить диаграмме выбрать интервалы автоматически.

Использование фиксированной ширины интервала

В этом примере времена обработки группируются в интервалы по 10 минут, с отдельными интервалами для времени ≤ 10 минут и > 40 минут. Включите эти интервалы с помощью is_underflow_bin и is_overflow_bin. При указании явных порогов underflow_bin и overflow_bin задайте свойства is_automatic_underflow_bin и is_automatic_overflow_bin в значение False.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.HISTOGRAM, 20, 20, 680, 200)

    chart.has_legend = False
    chart.has_title = False

    chart.chart_data.categories.clear()
    chart.chart_data.series.clear()

    workbook = chart.chart_data.chart_data_workbook
    workbook.clear(0)

    series = chart.chart_data.series.add(charts.ChartType.HISTOGRAM)
    values = [5, 10, 10, 11, 15, 20, 20, 21, 25, 30, 30, 31, 35, 40, 40, 41, 50]
    for i, value in enumerate(values):
        value_cell = workbook.get_cell(0, i, 0, value)
        series.data_points.add_data_point_for_histogram_series(value_cell)

    axis = chart.axes.horizontal_axis
    axis.aggregation_type = charts.AxisAggregationType.BY_BIN_WIDTH
    axis.bin_width = 10
    axis.is_underflow_bin = True
    axis.is_automatic_underflow_bin = False
    axis.underflow_bin = 10
    axis.is_overflow_bin = True
    axis.is_automatic_overflow_bin = False
    axis.overflow_bin = 40

    presentation.save("Histogram-bin-width.pptx", slides.export.SaveFormat.PPTX)

Презентация, отображаемая в PowerPoint, показывает количества в интервалах 3, 4, 4, 4 и 2. Интервал «underflow» включает 5, 10, 10, поэтому его порог включительный. Интервал «overflow» содержит только 41, 50, его порог исключительный; оба значения, равные 40, остаются в предыдущем интервале. Внутренние интервалы включают значения, большие их нижней границы и ≤ верхней границы.

Гистограмма с 10‑минутными интервалами и явными порогами underflow и overflow

Указание количества интервалов

Для фиксированного уровня детализации вместо фиксированных интервалов запросите пять интервалов для тех же данных. В этом примере интервалы underflow и overflow отключены. Диаграмма определяет ширину исходя из диапазона данных, поэтому границы могут изменяться между отчётами.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.HISTOGRAM, 20, 20, 680, 200)

    chart.has_legend = False
    chart.has_title = False

    chart.chart_data.categories.clear()
    chart.chart_data.series.clear()

    workbook = chart.chart_data.chart_data_workbook
    workbook.clear(0)

    series = chart.chart_data.series.add(charts.ChartType.HISTOGRAM)
    values = [5, 10, 10, 11, 15, 20, 20, 21, 25, 30, 30, 31, 35, 40, 40, 41, 50]
    for i, value in enumerate(values):
        value_cell = workbook.get_cell(0, i, 0, value)
        series.data_points.add_data_point_for_histogram_series(value_cell)

    axis = chart.axes.horizontal_axis
    axis.aggregation_type = charts.AxisAggregationType.BY_NUMBER_OF_BINS
    axis.number_of_bins = 5

    presentation.save("Histogram-bin-count.pptx", slides.export.SaveFormat.PPTX)

Пять интервалов имеют количества 4, 4, 4, 4 и 1. Сравните это распределение с результатом фиксированной ширины выше: входные значения одинаковы, но границы различаются.

Гистограмма с пятью интервалами, вычисленными из тех же данных

Создание радиальных (radar) диаграмм

Радиальные диаграммы используют для отображения многовариантных данных в двумерном формате, позволяя легко сравнивать несколько переменных одновременно. Они особенно полезны для выявления закономерностей, сильных и слабых сторон по нескольким метрикам производительности или атрибутам.

В этом примере используется add_chart для создания радиальной диаграммы с рядами и категориями по умолчанию, после чего презентация сохраняется в формате PPTX.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    slide.shapes.add_chart(charts.ChartType.RADAR, 20, 20, 500, 300)

    presentation.save("Radar-chart.pptx", slides.export.SaveFormat.PPTX)

Результат:

Радиальная диаграмма

Создание многоуровневых диаграмм

Многоуровневые диаграммы используют для отображения данных, включающих более одной группировки категорий, позволяя сравнивать значения по нескольким измерениям одновременно. Они особенно полезны, когда необходимо анализировать тенденции и взаимосвязи в сложных, многослойных наборах данных.

В этом примере создаётся сгруппированная столбцовая диаграмма с восемью категориями, расположенными в четырёх парах. Метод set_grouping_item задаёт каждой паре общий ярлык на уровне группировки 1, образуя ось категорий с отдельными и групповыми метками.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 20, 20, 500, 300)

    chart.chart_data.series.clear()
    chart.chart_data.categories.clear()

    workbook = chart.chart_data.chart_data_workbook
    workbook.clear(0)

    worksheet_index = 0

    category_cell = workbook.get_cell(0, "c2", "A")
    category = chart.chart_data.categories.add(category_cell)
    category.grouping_levels.set_grouping_item(1, "Group1")
    category_cell = workbook.get_cell(0, "c3", "B")
    category = chart.chart_data.categories.add(category_cell)

    category_cell = workbook.get_cell(0, "c4", "C")
    category = chart.chart_data.categories.add(category_cell)
    category.grouping_levels.set_grouping_item(1, "Group2")
    category_cell = workbook.get_cell(0, "c5", "D")
    category = chart.chart_data.categories.add(category_cell)

    category_cell = workbook.get_cell(0, "c6", "E")
    category = chart.chart_data.categories.add(category_cell)
    category.grouping_levels.set_grouping_item(1, "Group3")
    category_cell = workbook.get_cell(0, "c7", "F")
    category = chart.chart_data.categories.add(category_cell)

    category_cell = workbook.get_cell(0, "c8", "G")
    category = chart.chart_data.categories.add(category_cell)
    category.grouping_levels.set_grouping_item(1, "Group4")
    category_cell = workbook.get_cell(0, "c9", "H")
    category = chart.chart_data.categories.add(category_cell)

    series_name_cell = workbook.get_cell(0, "D1", "Series 1")
    series = chart.chart_data.series.add(series_name_cell, charts.ChartType.CLUSTERED_COLUMN)

    value_cell = workbook.get_cell(worksheet_index, "D2", 10)
    series.data_points.add_data_point_for_bar_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, "D3", 20)
    series.data_points.add_data_point_for_bar_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, "D4", 30)
    series.data_points.add_data_point_for_bar_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, "D5", 40)
    series.data_points.add_data_point_for_bar_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, "D6", 50)
    series.data_points.add_data_point_for_bar_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, "D7", 60)
    series.data_points.add_data_point_for_bar_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, "D8", 70)
    series.data_points.add_data_point_for_bar_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, "D9", 80)
    series.data_points.add_data_point_for_bar_series(value_cell)

    presentation.save("AsposeChart.pptx", slides.export.SaveFormat.PPTX)

Результат:

Многоуровневая диаграмма

Удаление метки квартала

Скачайте файл quarters.pptx и разместите его в рабочем каталоге. Его диаграмма показывает девять месяцев и один ряд продаж со значениями от 10 до 18. Ось категорий имеет три метки кварталов: Q1 — янв‑мар, Q2 — апр‑июн, Q3 — июл‑сен.

Апрель — четвёртая категория и та, для которой явно задан Q2. Вызовите delete_grouping_item у коллекции grouping_levels апреля. Уровень относительно апреля: уровень 1 — его квартал, уровень 0 — сам месяц. Метод не может удалить листовую категорию уровня 0.

import aspose.slides as slides

with slides.Presentation("quarters.pptx") as presentation:
    chart = presentation.slides[0].shapes[0]
    april = chart.chart_data.categories[3]
    april.grouping_levels.delete_grouping_item(1)

    presentation.save("quarters-updated.pptx", slides.export.SaveFormat.PPTX)

with slides.Presentation("quarters-updated.pptx") as reopened:
    data = reopened.slides[0].shapes[0].chart_data
    print(", ".join(str(month.as_cell.value) for month in data.categories))
    print(", ".join(str(point.value.data) for point in data.series[0].data_points))

Перезапущенная диаграмма выводит исходные месяцы (Jan, Feb, Mar, Apr, May, Jun, Jul, Aug, Sep) и значения продаж (10, 11, 12, 13, 14, 15, 16, 17, 18) в том же порядке. Откройте файл quarters-updated.pptx в PowerPoint, чтобы сравнить метки оси. Метка Q2 и граница группы перед апрелем исчезают, поэтому Q1 охватывает январь‑июнь. Q3 по‑прежнему начинается в июле.

Сравнение меток кварталов до и после удаления. Слева Q2 охватывает апрель‑июнь. Справа Q1 охватывает январь‑июнь.

Создание картографических диаграмм

Картографические диаграммы используют для визуализации географических данных, сопоставляя информацию с конкретными локациями, такими как страны, штаты или города. Они особенно полезны для анализа региональных тенденций, демографических данных и пространственного распределения в наглядном виде.

В этом примере используется add_chart для создания картографической диаграммы с географическими данными по умолчанию, после чего она сохраняется для просмотра в PowerPoint.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.MAP, 20, 20, 500, 300)

    presentation.save("mapChart.pptx", slides.export.SaveFormat.PPTX)

Результат:

Картографическая диаграмма

Создание комбинированных диаграмм

Комбинированная диаграмма (или combo‑chart) сочетает два и более типа диаграмм в одном графике. Такая диаграмма позволяет выделять, сравнивать или исследовать различия между двумя и более наборами данных, помогая выявлять взаимосвязи между ними.

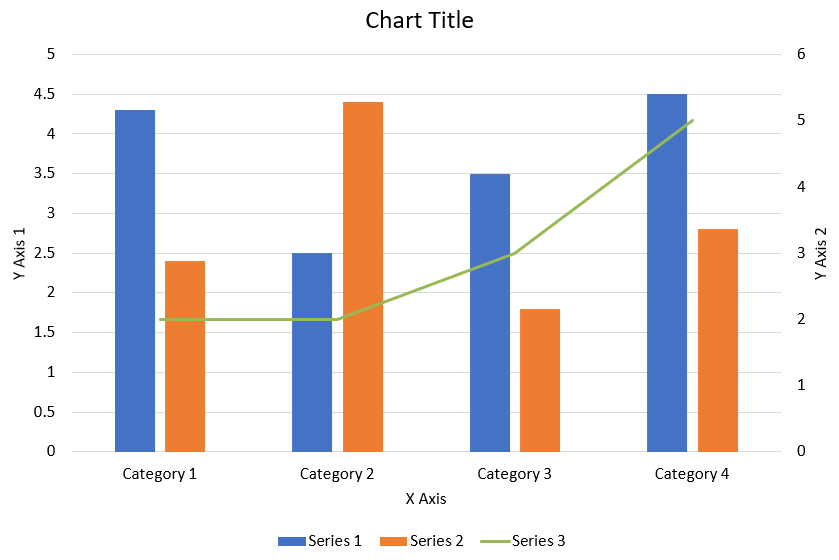

Комбинированная диаграмма

В этом примере объединяются два ряда сгруппированных столбцов с линейным рядом по четырём категориям. Столбцы используют основную вертикальную ось, тогда как plot_on_second_axis размещает линию на вторичной вертикальной оси справа. Вспомогательные функции настраивают заголовок, легенду, подписи осей и линии сетки.

import aspose.pydrawing as draw
import aspose.slides as slides
import aspose.slides.charts as charts

def create_combo_chart():
    with slides.Presentation() as presentation:
        chart = create_chart_with_first_series(presentation.slides[0])

        add_second_series_to_chart(chart)
        add_third_series_to_chart(chart)

        set_primary_axes_format(chart)
        set_secondary_axes_format(chart)

        presentation.save("combo-chart.pptx", slides.export.SaveFormat.PPTX)

def create_chart_with_first_series(slide):
    chart = slide.shapes.add_chart(charts.ChartType.CLUSTERED_COLUMN, 50, 50, 600, 400)

    chart.has_title = True
    chart.chart_title.add_text_frame_for_overriding("Chart Title")
    chart.chart_title.overlay = False
    portion_format = chart.chart_title.text_frame_for_overriding.paragraphs[0].paragraph_format.default_portion_format
    portion_format.font_bold = slides.NullableBool.FALSE
    portion_format.font_height = 18

    chart.legend.position = charts.LegendPositionType.BOTTOM
    chart.legend.text_format.portion_format.font_height = 12

    chart.chart_data.series.clear()
    chart.chart_data.categories.clear()

    workbook = chart.chart_data.chart_data_workbook
    worksheet_index = 0

    category_cell = workbook.get_cell(worksheet_index, 1, 0, "Category 1")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(worksheet_index, 2, 0, "Category 2")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(worksheet_index, 3, 0, "Category 3")
    chart.chart_data.categories.add(category_cell)
    category_cell = workbook.get_cell(worksheet_index, 4, 0, "Category 4")
    chart.chart_data.categories.add(category_cell)

    series_name_cell = workbook.get_cell(worksheet_index, 0, 1, "Series 1")
    series = chart.chart_data.series.add(series_name_cell, chart.type)

    series.parent_series_group.overlap = -25
    series.parent_series_group.gap_width = 220

    value_cell = workbook.get_cell(worksheet_index, 1, 1, 4.3)
    series.data_points.add_data_point_for_bar_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, 2, 1, 2.5)
    series.data_points.add_data_point_for_bar_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, 3, 1, 3.5)
    series.data_points.add_data_point_for_bar_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, 4, 1, 4.5)
    series.data_points.add_data_point_for_bar_series(value_cell)

    return chart

def add_second_series_to_chart(chart):
    workbook = chart.chart_data.chart_data_workbook
    worksheet_index = 0

    series_name_cell = workbook.get_cell(worksheet_index, 0, 2, "Series 2")
    series = chart.chart_data.series.add(series_name_cell, charts.ChartType.CLUSTERED_COLUMN)

    series.parent_series_group.overlap = -25
    series.parent_series_group.gap_width = 220

    value_cell = workbook.get_cell(worksheet_index, 1, 2, 2.4)
    series.data_points.add_data_point_for_bar_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, 2, 2, 4.4)
    series.data_points.add_data_point_for_bar_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, 3, 2, 1.8)
    series.data_points.add_data_point_for_bar_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, 4, 2, 2.8)
    series.data_points.add_data_point_for_bar_series(value_cell)

def add_third_series_to_chart(chart):
    workbook = chart.chart_data.chart_data_workbook
    worksheet_index = 0

    series_name_cell = workbook.get_cell(worksheet_index, 0, 3, "Series 3")
    series = chart.chart_data.series.add(series_name_cell, charts.ChartType.LINE)

    value_cell = workbook.get_cell(worksheet_index, 1, 3, 2.0)
    series.data_points.add_data_point_for_line_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, 2, 3, 2.0)
    series.data_points.add_data_point_for_line_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, 3, 3, 3.0)
    series.data_points.add_data_point_for_line_series(value_cell)
    value_cell = workbook.get_cell(worksheet_index, 4, 3, 5.0)
    series.data_points.add_data_point_for_line_series(value_cell)

    series.plot_on_second_axis = True

def set_primary_axes_format(chart):
    horizontal_axis = chart.axes.horizontal_axis
    horizontal_axis.text_format.portion_format.font_height = 12
    horizontal_axis.format.line.fill_format.fill_type = slides.FillType.NO_FILL

    set_axis_title(horizontal_axis, "X Axis")

    vertical_axis = chart.axes.vertical_axis
    vertical_axis.text_format.portion_format.font_height = 12
    vertical_axis.format.line.fill_format.fill_type = slides.FillType.NO_FILL

    set_axis_title(vertical_axis, "Y Axis 1")

    major_grid_lines_format = vertical_axis.major_grid_lines_format.line.fill_format
    major_grid_lines_format.fill_type = slides.FillType.SOLID
    major_grid_lines_format.solid_fill_color.color = draw.Color.from_argb(217, 217, 217)

def set_secondary_axes_format(chart):
    secondary_horizontal_axis = chart.axes.secondary_horizontal_axis
    secondary_horizontal_axis.position = charts.AxisPositionType.BOTTOM
    secondary_horizontal_axis.cross_type = charts.CrossesType.MAXIMUM
    secondary_horizontal_axis.is_visible = False
    secondary_horizontal_axis.major_grid_lines_format.line.fill_format.fill_type = slides.FillType.NO_FILL
    secondary_horizontal_axis.minor_grid_lines_format.line.fill_format.fill_type = slides.FillType.NO_FILL

    secondary_vertical_axis = chart.axes.secondary_vertical_axis
    secondary_vertical_axis.position = charts.AxisPositionType.RIGHT
    secondary_vertical_axis.text_format.portion_format.font_height = 12
    secondary_vertical_axis.format.line.fill_format.fill_type = slides.FillType.NO_FILL
    secondary_vertical_axis.major_grid_lines_format.line.fill_format.fill_type = slides.FillType.NO_FILL
    secondary_vertical_axis.minor_grid_lines_format.line.fill_format.fill_type = slides.FillType.NO_FILL

    set_axis_title(secondary_vertical_axis, "Y Axis 2")

def set_axis_title(axis, axis_title):
    axis.has_title = True
    axis.title.overlay = False
    title_portion_format = axis.title.add_text_frame_for_overriding(axis_title).paragraphs[0].paragraph_format.default_portion_format
    title_portion_format.font_bold = slides.NullableBool.FALSE
    title_portion_format.font_height = 12


create_combo_chart()

Обновление диаграмм

Aspose.Slides for Python via .NET позволяет обновлять диаграммы PowerPoint, изменяя данные диаграммы, форматирование и стиль. Эта возможность упрощает процесс поддержания актуальности презентаций с динамическим содержимым и гарантирует, что диаграммы точно отражают текущие данные и визуальные стандарты.

В этом примере обновляется диаграмма с именем “My chart” на первом слайде существующей презентации. Требуются два ряда столбцов с по три точками данных каждый, при этом метки категорий находятся в столбце A, а названия рядов — в первой строке первого листа рабочей книги. Пример использует get_cell для изменения ячеек книги, обновляет значения рядов, добавляет третий ряд и меняет тип диаграммы на сгруппированные цилиндры через свойство type.

import aspose.slides as slides
import aspose.slides.charts as charts

chart_name = "My chart"

with slides.Presentation("ExistingChart.pptx") as presentation:
    slide = presentation.slides[0]

    for shape in slide.shapes:
        if isinstance(shape, charts.Chart) and shape.name == chart_name:
            chart = shape
            worksheet_index = 0

            workbook = chart.chart_data.chart_data_workbook

            workbook.get_cell(worksheet_index, 1, 0, "Modified Category 1")
            workbook.get_cell(worksheet_index, 2, 0, "Modified Category 2")

            series = chart.chart_data.series[0]

            workbook.get_cell(worksheet_index, 0, 1, "New_Series 1")
            series.data_points[0].value.data = 90
            series.data_points[1].value.data = 123
            series.data_points[2].value.data = 44

            series = chart.chart_data.series[1]

            workbook.get_cell(worksheet_index, 0, 2, "New_Series 2")
            series.data_points[0].value.data = 23
            series.data_points[1].value.data = 67
            series.data_points[2].value.data = 99

            series_name_cell = workbook.get_cell(worksheet_index, 0, 3, "Series 3")
            series = chart.chart_data.series.add(series_name_cell, chart.type)

            value_cell = workbook.get_cell(worksheet_index, 1, 3, 20)
            series.data_points.add_data_point_for_bar_series(value_cell)
            value_cell = workbook.get_cell(worksheet_index, 2, 3, 50)
            series.data_points.add_data_point_for_bar_series(value_cell)
            value_cell = workbook.get_cell(worksheet_index, 3, 3, 30)
            series.data_points.add_data_point_for_bar_series(value_cell)

            chart.type = charts.ChartType.CLUSTERED_CYLINDER

    presentation.save("AsposeChartModified.pptx", slides.export.SaveFormat.PPTX)

Задание диапазона данных для диаграммы

Чтобы просмотреть диапазон, уже используемый существующей диаграммой, см. раздел Retrieve a Chart’s Data Range.

Aspose.Slides for Python via .NET предоставляет возможность определить конкретный диапазон данных из листа в качестве источника для вашей диаграммы. Это означает, что вы можете напрямую сопоставить часть листа с диаграммой, контролируя, какие ячейки вносят вклад в ряды и категории диаграммы. В результате можно легко обновлять и синхронизировать диаграммы с последними изменениями данных в листе, гарантируя, что ваши презентации PowerPoint отражают актуальную и точную информацию.

В этом примере используется метод set_range для задания источника данных диаграммы с именем “My chart” на первом слайде существующей презентации как Sheet1!A1:B4. Рабочая книга диаграммы должна содержать соответствующий лист и заполненный диапазон с заголовком ряда в первой строке, метками категорий в столбце A и тремя значениями в столбце B.

import aspose.slides as slides
import aspose.slides.charts as charts

chart_name = "My chart"

with slides.Presentation("ExistingChart.pptx") as presentation:
    slide = presentation.slides[0]

    for shape in slide.shapes:
        if isinstance(shape, charts.Chart) and shape.name == chart_name:
            chart = shape
            chart.chart_data.set_range("Sheet1!A1:B4")

    presentation.save("SetDataRange.pptx", slides.export.SaveFormat.PPTX)

Использование стандартных маркеров в диаграммах

При использовании стандартных маркеров в диаграммах каждый ряд автоматически получает отличающийся символ маркера.

В этом примере используется add_chart для создания диаграммы с двумя линейными рядами и легендой. Настройки marker сохраняют автоматически назначенные символы маркеров. Первый ряд включает отрицательное значение и пропущенное значение, представляемое None, тогда как второй имеет значение для каждой категории.

import aspose.slides as slides
import aspose.slides.charts as charts

with slides.Presentation() as presentation:
    slide = presentation.slides[0]

    chart = slide.shapes.add_chart(charts.ChartType.LINE_WITH_MARKERS, 10, 10, 400, 400)

    chart.chart_data.series.clear()
    chart.chart_data.categories.clear()

    workbook = chart.chart_data.chart_data_workbook

    series_name_cell = workbook.get_cell(0, 0, 1, "Series 1")
    series = chart.chart_data.series.add(series_name_cell, chart.type)

    category_cell = workbook.get_cell(0, 1, 0, "C1")
    chart.chart_data.categories.add(category_cell)
    value_cell = workbook.get_cell(0, 1, 1, 24)
    series.data_points.add_data_point_for_line_series(value_cell)

    category_cell = workbook.get_cell(0, 2, 0, "C2")
    chart.chart_data.categories.add(category_cell)
    value_cell = workbook.get_cell(0, 2, 1, 23)
    series.data_points.add_data_point_for_line_series(value_cell)

    category_cell = workbook.get_cell(0, 3, 0, "C3")
    chart.chart_data.categories.add(category_cell)
    value_cell = workbook.get_cell(0, 3, 1, -10)
    series.data_points.add_data_point_for_line_series(value_cell)

    category_cell = workbook.get_cell(0, 4, 0, "C4")
    chart.chart_data.categories.add(category_cell)
    value_cell = workbook.get_cell(0, 4, 1, None)
    series.data_points.add_data_point_for_line_series(value_cell)

    series_name_cell = workbook.get_cell(0, 0, 2, "Series 2")
    second_series = chart.chart_data.series.add(series_name_cell, chart.type)

    value_cell = workbook.get_cell(0, 1, 2, 30)
    second_series.data_points.add_data_point_for_line_series(value_cell)
    value_cell = workbook.get_cell(0, 2, 2, 10)
    second_series.data_points.add_data_point_for_line_series(value_cell)
    value_cell = workbook.get_cell(0, 3, 2, 60)
    second_series.data_points.add_data_point_for_line_series(value_cell)
    value_cell = workbook.get_cell(0, 4, 2, 40)
    second_series.data_points.add_data_point_for_line_series(value_cell)

    chart.has_legend = True
    chart.legend.overlay = False

    presentation.save("DefaultMarkersInChart.pptx", slides.export.SaveFormat.PPTX)

FAQ

Какие типы диаграмм поддерживает Aspose.Slides for Python via .NET?

Aspose.Slides for Python via .NET поддерживает широкий спектр типов диаграмм, включая столбчатые, линейные, круговые, областные, точечные, гистограммы, радиальные и многие другие. Эта гибкость позволяет выбрать наиболее подходящий тип диаграммы для ваших задач визуализации данных.

Как добавить новую диаграмму на слайд?

Чтобы добавить диаграмму, сначала создайте экземпляр класса Presentation, получите нужный слайд по его индексу и затем вызовите метод для добавления диаграммы, указав тип диаграммы и начальные данные. Этот процесс интегрирует диаграмму непосредственно в вашу презентацию.

Как обновить данные, отображаемые в диаграмме?

Вы можете обновить данные диаграммы, получив доступ к её рабочей книге данных (ChartDataWorkbook), очистив любые ряды и категории по умолчанию, а затем добавив свои пользовательские данные. Это позволяет программно обновлять диаграмму, отражая актуальные данные.

Можно ли настроить внешний вид диаграммы?

Да, Aspose.Slides for Python via .NET предоставляет обширные возможности настройки. Вы можете изменять цвета, шрифты, подписи, легенды и другие элементы форматирования, чтобы адаптировать внешний вид диаграммы к вашим конкретным требованиям дизайна.

Связанная функция: Create editable charts.
